立柱式助力操作机械臂结构设计方案

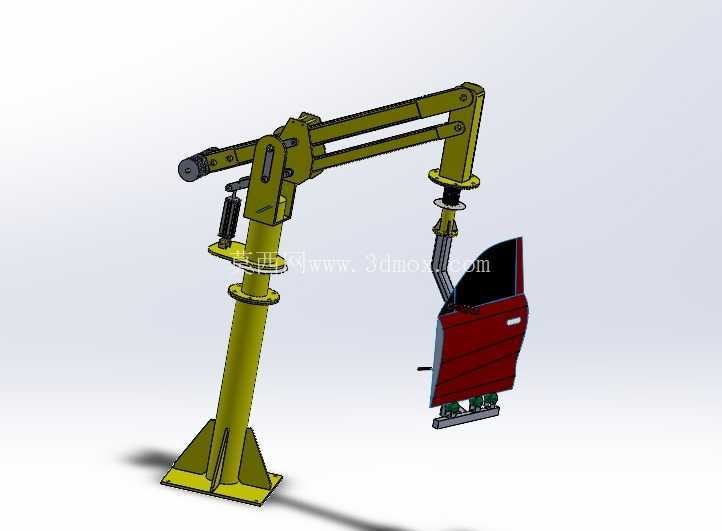

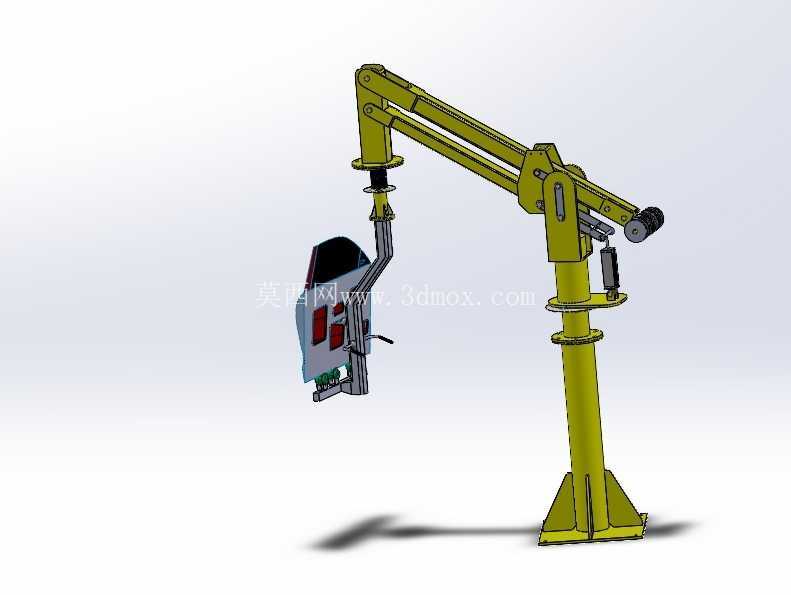

　　这款立柱式助力操作臂的设计初衷，是解决离散制造工位上重复性物料取放、工件姿态调整带来的操作人员劳动负荷过高问题，目前在汽车零部件分装、小型家电总装、机加工工位上下料场景中都有极高的适配性。从结构布局来看，设备采用单立柱落地安装形式，立柱底部设置圆形法兰安装盘，安装时需要在车间地面预埋厚度不低于200mm的混凝土基础，通过8组M16膨胀螺栓完成固定，安装边界需要预留至少1.8米的回转半径空间，避免臂架摆动过程中与周边工位护栏、物料架产生干涉。

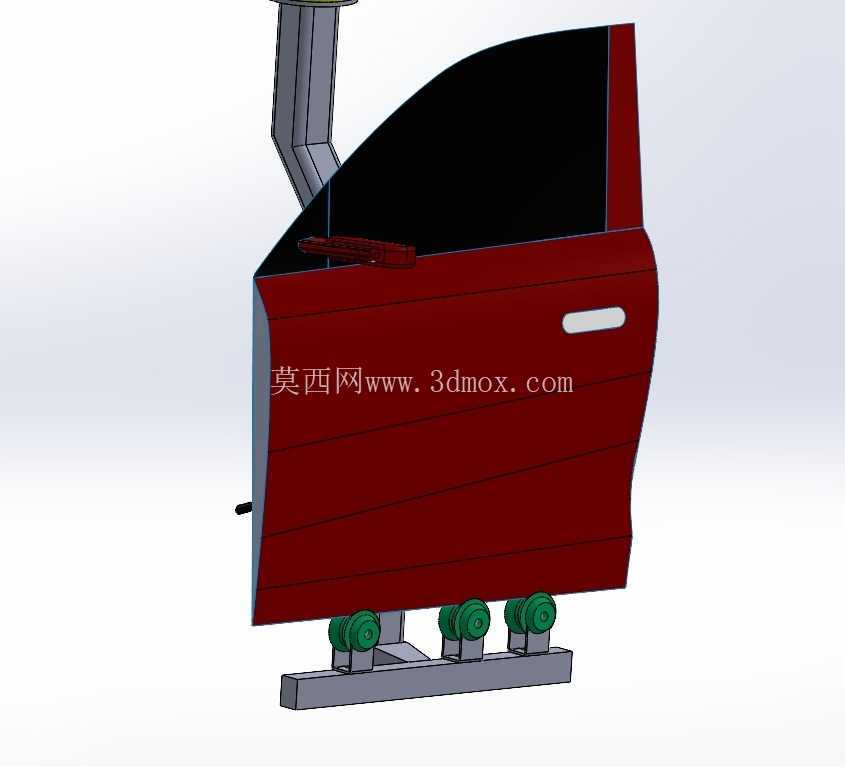

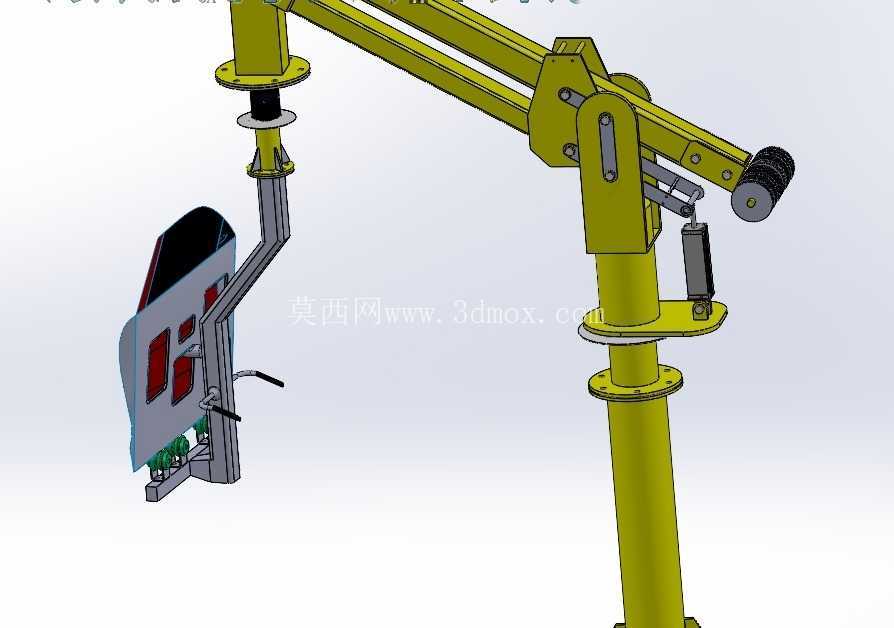

　　臂架部分采用多段铰接式悬臂结构，主臂与副臂之间设置气弹簧平衡组件，能够在全行程范围内平衡末端操作端的负载重量，操作人员仅需要施加小于50N的力就可以带动末端负载完成水平方向回转、垂直方向升降、俯仰角度调整的全维度动作，相比纯人工搬运动作，能够降低70%以上的腰部、手臂受力，长期使用可以有效减少工位职业病的发生概率。末端操作端采用定制化夹具接口，图中展示的适配夹具针对特定异形工件设计，设置了两组手动操作手柄与仿形定位支撑面，夹具与工件接触的位置包覆了2mm厚的丁腈橡胶垫层，避免夹持过程中刮伤工件表面涂层，夹具上还设置了到位检测触发块，当工件完全贴合定位面时，气路锁止机构会自动触发，保持夹持状态不会因为气路压力波动出现工件脱落的风险。设计过程中针对臂架的受力变形做了有限元校核，主臂采用矩形空心型钢焊接成型，壁厚设置为4mm，在最大15kg额定负载、臂架完全伸出的工况下，臂架末端的最大静变形量控制在1.2mm以内，完全满足工位定位精度要求。铰接回转部位采用深沟球轴承配合铜套的组合结构，既保证了回转动作的顺畅无卡滞，又能承受径向与轴向的复合载荷，日常维护仅需要每3个月在注油嘴处加注一次锂基润滑脂即可，不需要复杂的拆解保养。

　　臂架的垂直升降行程设置为800mm，能够覆盖从地面物料架到高度1.2米的工作台面的转运范围，水平方向最大作业半径达到1600mm，单台设备可以覆盖半径范围内2-3个相邻工位的辅助操作需求，不需要为每个工位单独配置助力设备，能够有效降低产线的设备投入成本。气路控制部分采用内置走线方式，所有供气管路都从臂架内部的空腔穿过，避免外部管路在臂架摆动过程中出现剐蹭、拉扯破损的问题，主控气阀设置在立柱下部的安装盒内，压力调节范围在0.4-0.6MPa之间，可以根据末端负载的实际重量调整平衡气压，保证操作力始终处于舒适区间。

　　设备的整体涂装采用工业黄作为主体颜色，符合车间安全设备的视觉识别要求，运动部位粘贴了黑黄相间的警示标识，提醒周边操作人员注意避让运动中的臂架结构。在实际产线应用中，这类助力臂通常布置在工位的侧后方，不会占用操作人员正面的作业空间，操作人员需要取放工件时，只需要拉动操作手柄将臂架移动到物料位置，触发夹具夹持工件后，就可以轻松将工件移动到装配位置，完成对位后松开夹具锁止机构即可，整个动作流程不需要耗费大量体力搬抬工件，对于单班重复搬运次数超过100次的工位，能够大幅降低操作人员的疲劳度，同时提升装配对位的精度，减少因为人工搬抬抖动导致的装配磕碰问题。设计时还考虑了不同工位的适配性，末端夹具采用快换接口设计，只需要更换不同的夹具模块，就可以适配不同形状、尺寸的工件，不需要对臂架主体结构做任何改动，设备的复用性很强，在产线产品迭代更换时，只需要重新制作适配的夹具就可以继续投入使用，不需要重新采购整套助力设备。
