全向移动麦克纳姆轮结构设计方案

在智能仓储的AGV调度场景里，传统转向轮需要预留转弯半径，面对密集货架间1.2米宽的窄通道，往往要反复进退调整位姿，转运效率会被大幅拉低，而麦克纳姆轮的辊子偏置布局，刚好能解决这类空间受限场景的移动痛点。这套轮组的核心设计逻辑，是基于轮体周向均布的斜置辊子，将轮体主旋转方向的驱动力分解出轴向分力，通过不同轮组的转速差与转向组合，实现整车平面内任意方向的平移、原地旋转，全程不需要改变轮组自身的安装朝向，对于需要精准对位的产线物料接驳、立体库出入库站台对接场景，能省去大量位姿调整的时间。

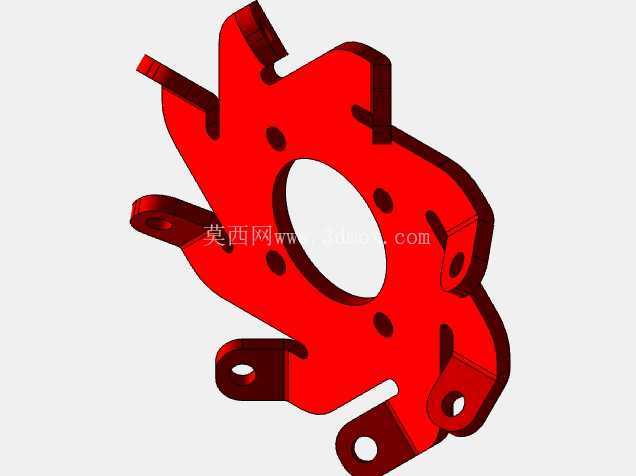

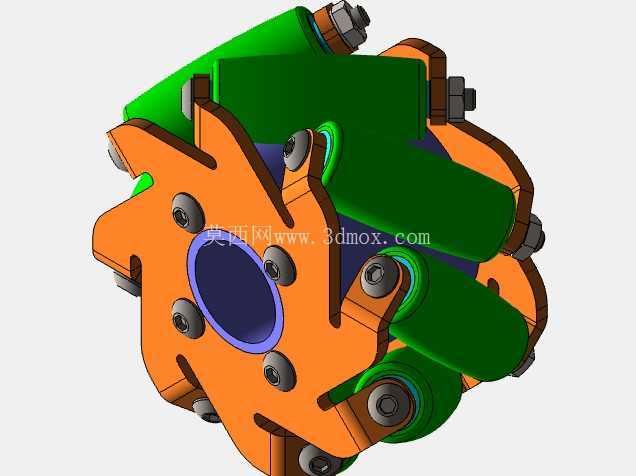

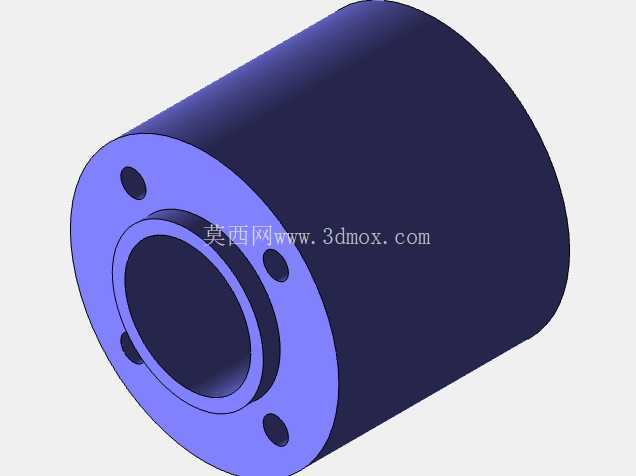

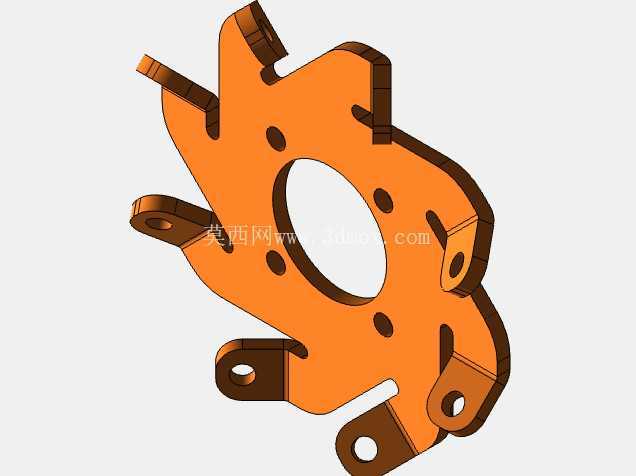

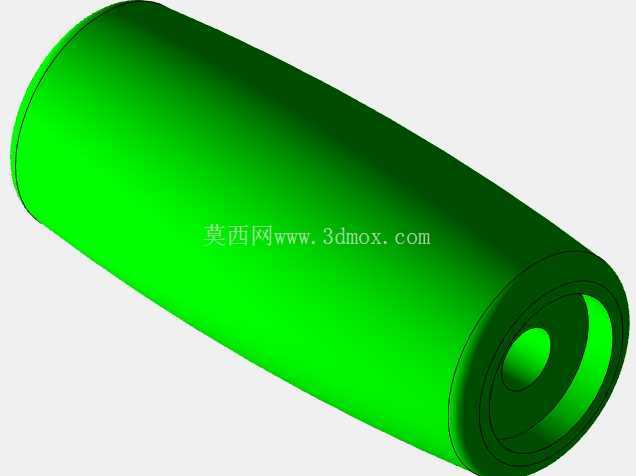

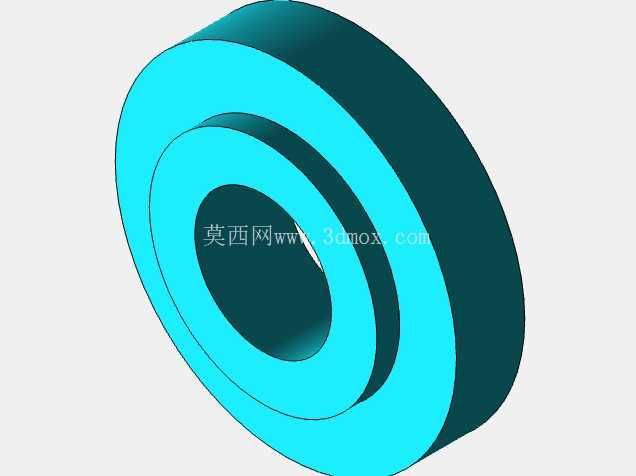

从结构细节来看，轮体主支撑采用辐板式星型架结构，中心安装孔为带定位台阶的通孔，可直接适配市面主流AGV的驱动轴输出端，安装端面预留的沉头孔位与驱动法兰的安装孔距完全匹配，装配时不需要额外加工转接板，能直接通过内六角螺栓完成锁紧固定。周向排布的辊子采用鼓型外轮廓，辊子外包覆高摩擦系数的聚氨酯材质，既可以保证与地面接触时的受力均匀，避免局部应力集中导致辊子过早磨损，也能在环氧地坪、水泥地面等常见工业地面上提供足够的附着力，减少急停、横移时的打滑概率。每个辊子的转轴两端都采用深沟球轴承支撑，轴承内侧设置有防尘密封圈，能阻挡仓储环境里的浮尘、细小碎屑进入轴承滚道，延长维护周期，辊子与主轮架的连接位置采用偏心可调结构，装配时可以通过调整偏心轴的角度，保证所有辊子的外轮廓处于同一圆柱面上，避免轮组转动时出现跳动、行驶颠簸的问题。

设计过程中需要重点关注安装边界的匹配：轮组总宽度需要和AGV底盘的轮舱预留尺寸匹配，不能超出底盘侧方的安全边界，避免行驶过程中剐蹭货架支腿；轮体的中心高要和底盘的离地间隙设计匹配，保证底盘下方预留足够的安全距离，过斜坡、过地面接缝时不会磕碰底盘底部的电气元件。辊子的偏置角度通常设置为45度，这个角度下纵向与横向的分力分配最为均衡，既能保证前后行驶的驱动力足够，也能让横移动作的动力输出更平顺，不会出现横向移动卡顿的问题。主轮架的材质选用高强度铝合金，在保证结构强度满足额定负载要求的前提下，尽可能降低轮组自身的转动惯量，让驱动电机的加减速响应更灵敏，对于需要频繁启停、精准对位的AGV来说，更低的转动惯量也能减少电机的负载冲击，延长驱动系统的使用寿命。

在实际选型应用中，这类轮组通常采用四轮布局，四个轮组对称安装在底盘四角，通过控制器分别调节每个轮的转速与转向，就能实现前行、横移、斜行、原地旋转等多种运动模式，特别适合空间紧凑、对位精度要求高的场景，比如电子制造车间的物料转运、自动化立体库的托盘搬运、巡检机器人的窄通道通行等。设计建模时需要重点校验辊子之间的运动间隙，保证轮组转动时相邻辊子不会发生干涉，同时要校核主轮架的受力情况，在额定负载下轮架的变形量要控制在允许范围内，避免变形导致辊子卡滞、轴承偏磨。另外辊子的包覆材料硬度要根据使用场景选择，重载场景下选用硬度稍高的聚氨酯，减少承载时的形变量，轻载高速场景下可以选用稍软的材质，提升减震效果，降低行驶过程中的噪音。
