FRC赛事第五代卡达通竞技机械臂装置

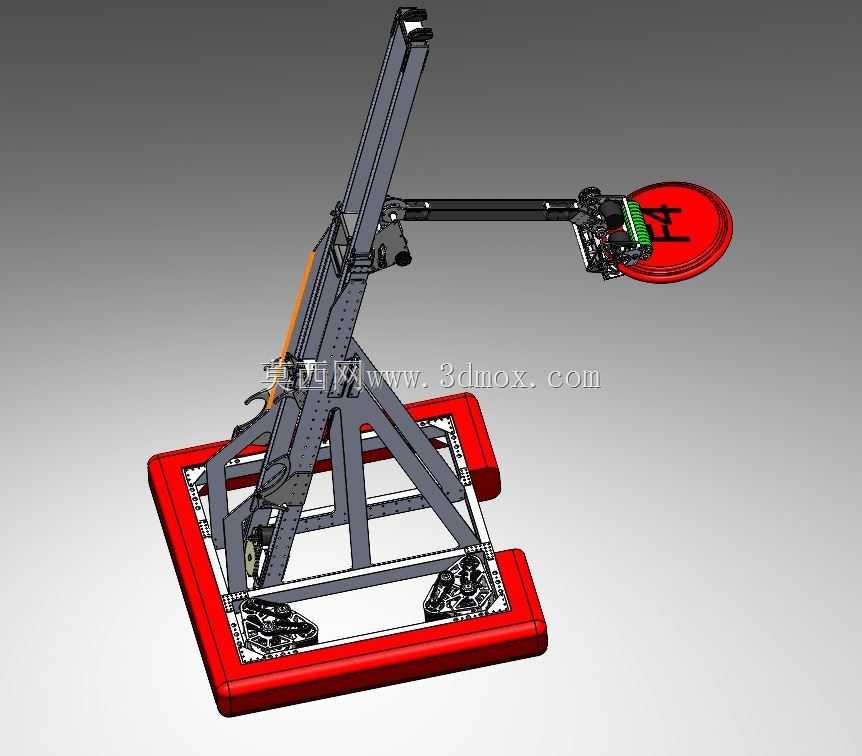

　　这套竞技类机械臂装置，核心服务于FRC青少年机器人竞赛的对抗场景，针对赛事中圆盘类道具的拾取、转运、投放全流程作业需求开发，整套结构的安装边界完全贴合赛事规则限定的机器人起始站位尺寸要求，底座采用H型框架布局，红色边框的底座框架既作为整机的承载基础，也承担赛事对抗中的边界防护作用，框架内部预留了驱动轮组、电池仓、控制模块的安装空间，所有安装孔位均按照标准铝型材的孔距规范设计，可直接兼容市面常用的20系列、40系列工业铝型材配件，无需额外定制连接件即可完成组装调试。

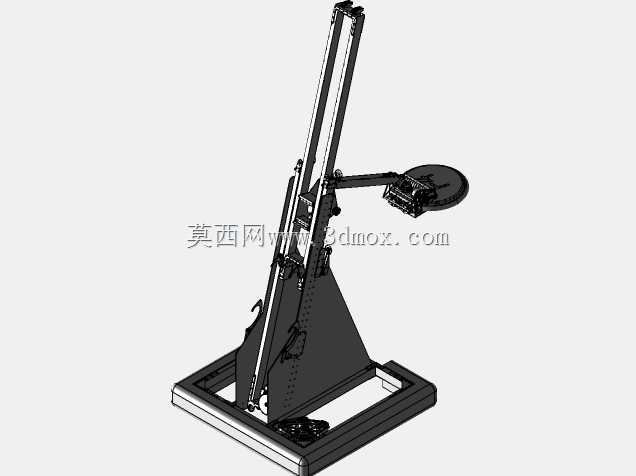

　　臂体部分采用多段铰接式结构，主举升臂采用槽型铝型材拼接的箱型截面设计，在保证整体结构刚度的前提下尽可能降低自重，避免臂体伸展后出现过大的下挠变形，臂体铰接点处配置了大扭矩传动结构，可实现臂体从水平收纳状态到近垂直举升状态的大角度摆动，伸展后作业半径可覆盖赛场半区的道具投放点位，完全满足赛事中高低位投放台的作业高度要求。末端执行机构采用夹取与承托结合的结构，针对赛事专用的圆盘道具设计了适配的弧形限位结构，可在行进过程中稳定固定道具，避免急停、转向时道具脱落，同时末端执行器预留了快换接口，可根据不同赛季的道具类型快速更换适配的作业端头，无需改动主臂体的传动与安装结构。

　　从设计逻辑上看，整套结构优先考虑赛事场景下的抗冲击性能，所有铰接位置均采用带肩螺栓配合自润滑衬套的连接方式，既保证转动灵活性，也能承受对抗过程中的侧向冲击载荷，底座框架的边角位置做了圆弧过渡处理，避免对抗碰撞中出现结构卡滞或者刮蹭赛场地面的情况。臂体的走线全部采用内嵌式布局，线缆沿铝型材的槽道布置，外部加装拖链防护，避免机械臂摆动过程中线缆被拉扯、磨损，提升整套装置在连续对抗作业中的可靠性。

　　在实际赛事应用中，这套装置可配合全向移动底盘完成全场范围的机动作业，举升臂的动作与底盘移动可实现联动控制，在行进过程中即可完成臂体的举升、角度调整动作，抵达投放点位后可快速完成道具投放，缩短单周期作业时长。结构设计上充分考虑了快速维护需求，所有模块均采用螺栓连接，无焊接结构，赛事现场出现零件损坏时可快速拆解更换，无需专用工装即可完成维修操作。臂体的配重经过反复调校，主臂体的重心尽量靠近底座回转中心，降低举升过程中对底座稳定性的影响，即使臂体完全伸展至最大作业半径，整机的倾翻力矩也在安全阈值范围内，配合底盘的配重块布局，可在坡道、快速转向等工况下保持整机稳定，不会出现倾翻风险。

　　整套结构的传动部分全部采用标准化零部件，同步轮、轴承、紧固件均为市面通用标准件，采购替换成本低，适合学生参赛团队的加工、组装预算条件，同时所有结构件的加工工艺均以常规铣削、切割为主，无需高精度五轴加工设备即可完成制作，普通院校的工程训练中心即可完成全部零件的加工制作，降低了参赛队伍的制作门槛。臂体的运动行程经过精准校核，每个铰接点的运动范围都设置了软、硬双重限位，硬限位采用橡胶缓冲块结构，避免臂体摆动超程造成结构碰撞损坏，软限位可通过控制程序设置角度阈值，实现臂体动作的精准定位，提升道具投放的准确率。
