手摇驱动旋转转直线往复执行机构

这套旋转转直线运动机构，核心是通过曲柄滑块原理实现动力形式的转换，在小型工装进给、工位调节、简易检测设备的手动驱动端应用十分广泛，很多不需要电控驱动的低成本手动工位，都会采用这类结构来实现直线方向的位移输出，相比齿轮齿条、丝杠传动的同行程手动结构，这套机构的零件加工难度更低，装配公差要求更宽松，日常维护也不需要额外加注润滑脂，在小负载、短行程的往复动作场景下可靠性表现突出。

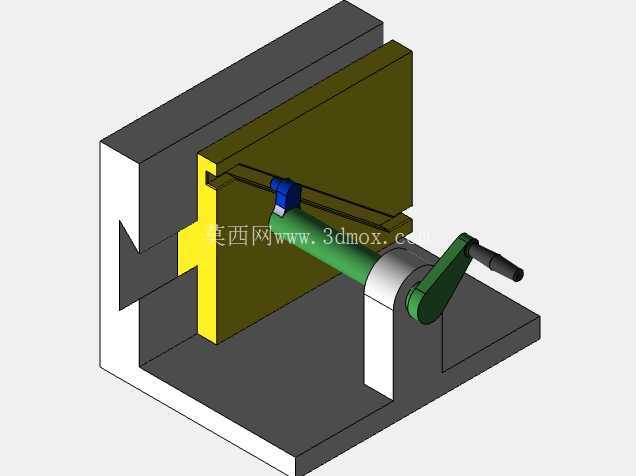

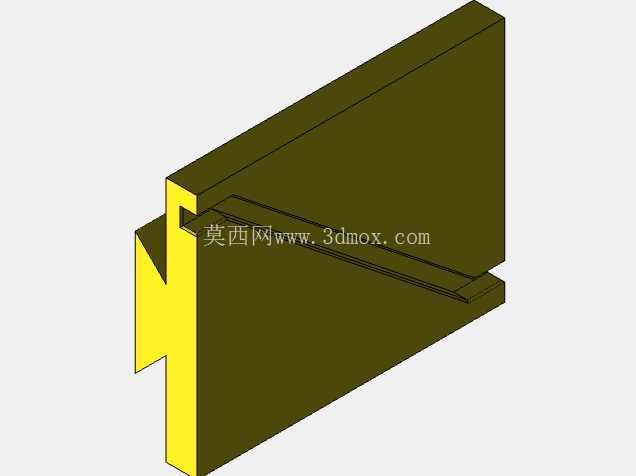

从实际功能来看，这套机构的输入端是带防滑握柄的手摇曲柄，操作人员转动摇臂时，动力通过转轴传递到与摇臂固连的偏心驱动销，驱动销嵌入滑动推板的横向滑槽内，将旋转的圆周运动分解为两个方向的位移：横向的位移被滑槽抵消，纵向的位移则推动推板沿着两侧的导向槽做直线往复运动，推板的前端可以根据实际工况加装推块、压头、夹具等执行端配件，完成工件推送、压装定位、工位切换这类常见的工装动作。

设计这套结构的时候，首先要确认的是直线行程需求，偏心销的回转中心到转轴中心的距离直接决定了推板的最大直线行程，常规小工装应用里行程一般控制在20mm到80mm区间，偏心距过大的话会导致驱动摇臂的受力力矩陡增，手动操作时会出现明显的卡滞感，同时推板的滑槽长度需要预留至少1.5倍偏心距的余量，避免驱动销在滑槽两端出现硬碰撞。导向部分采用的是双侧凸台与机架凹槽配合的结构，没有额外加装直线导轨或者铜套，这种设计适合负载在50N以内的轻载场景，导向面的粗糙度控制在Ra1.6就能满足滑动需求，加工时只需要保证两侧导向面的平行度公差在0.05mm以内，就能避免推板运动时出现卡涩。

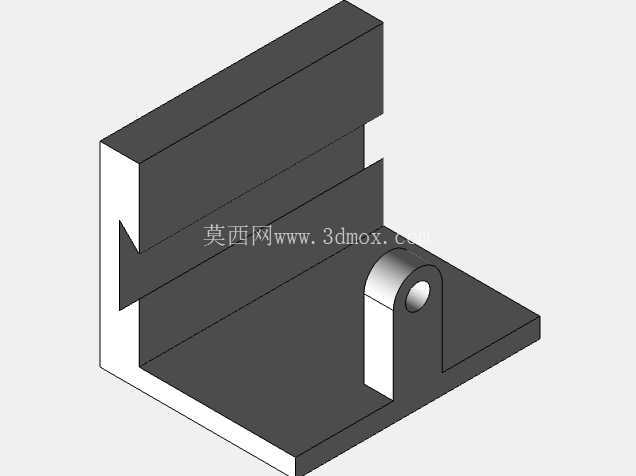

安装边界方面，整套机构的机架采用L型折弯式的支撑结构，底部的安装底板预留了四个沉头固定孔，可以直接通过内六角螺丝固定在铝型材工作台或者工装台面上，底板的厚度不低于8mm就能避免手摇施力时出现机架变形，竖直方向的支撑立板需要和底板保持90度垂直，垂直度公差控制在0.03mm以内，否则会导致转轴的转动阻力增大。转轴穿过立板的位置加装了简易的轴套支撑，减少转轴转动时的径向窜动，摇臂的长度设计为100mm左右，符合成年人手动操作的施力习惯，转动时不会和机架或者周边的工装配件产生干涉。

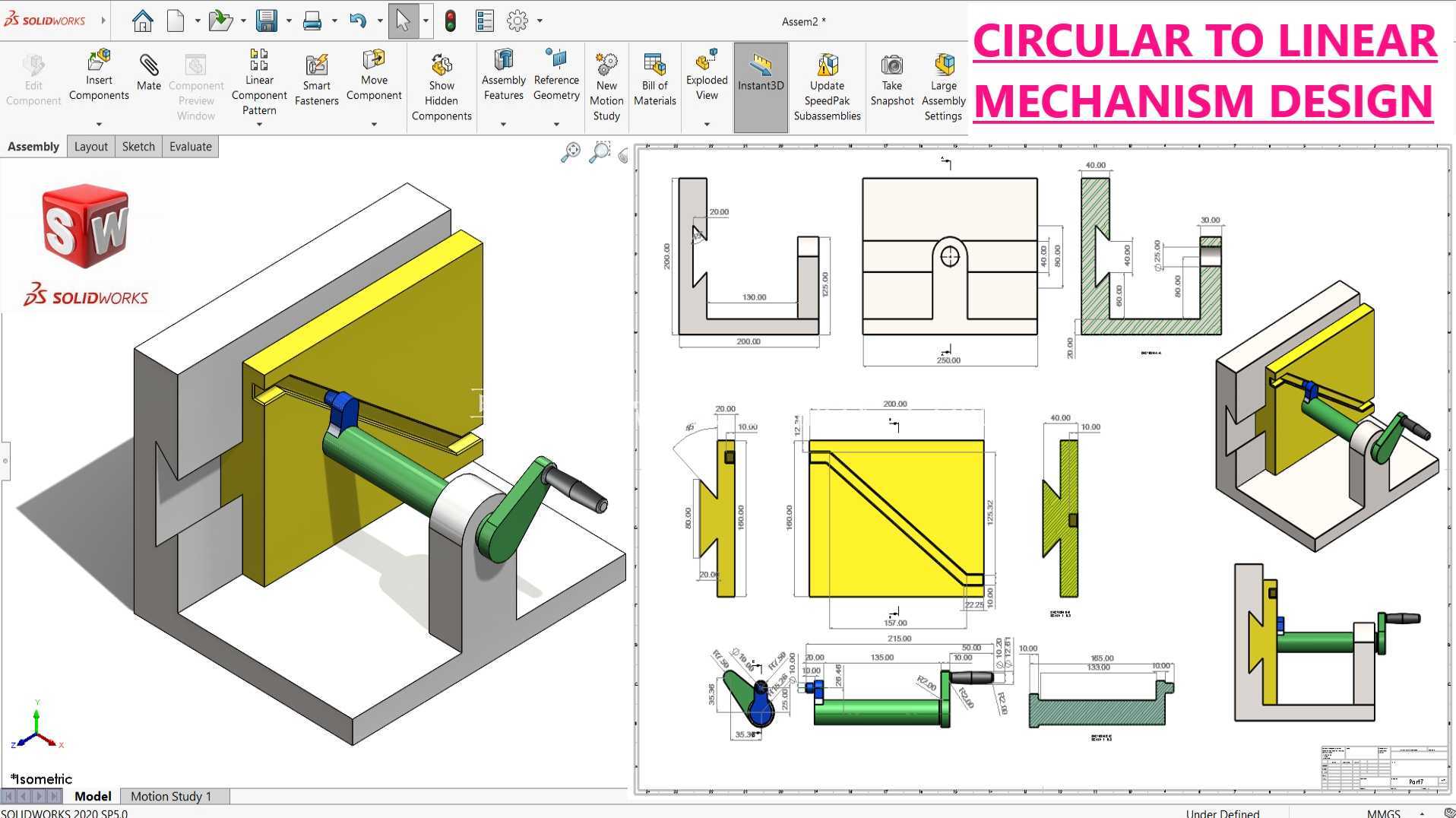

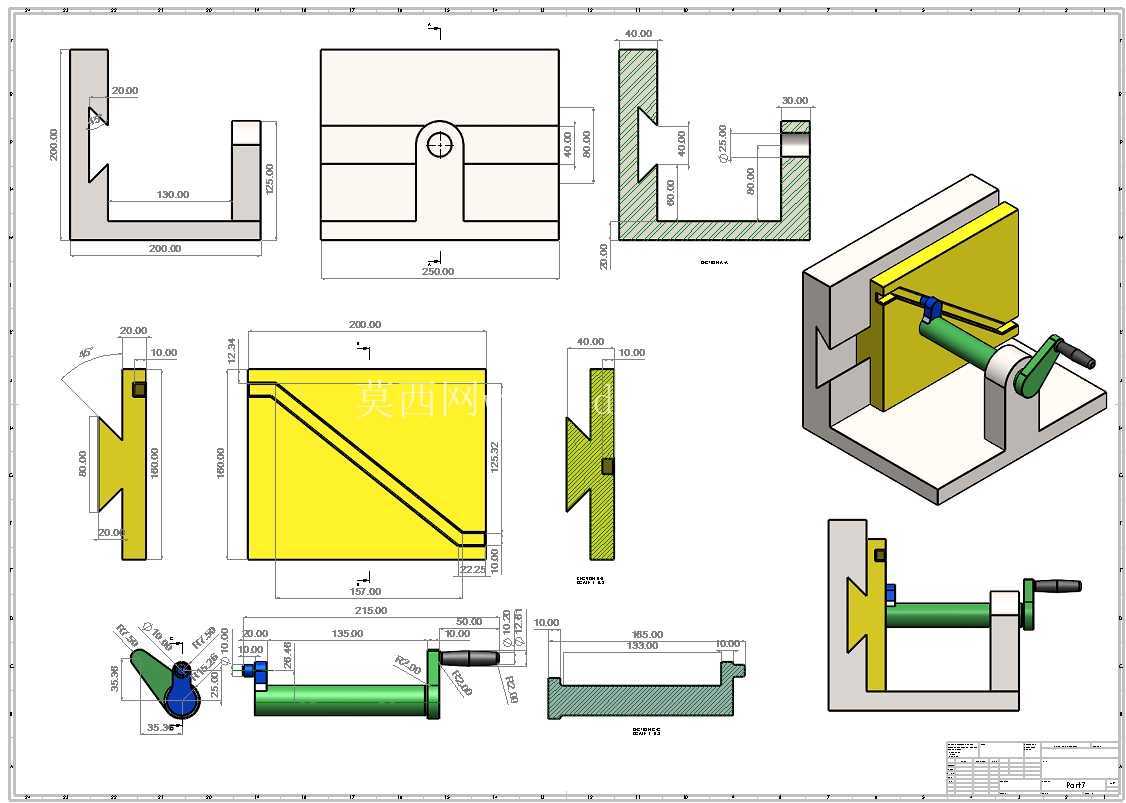

实际装配过程中，需要重点调整驱动销和推板滑槽的配合间隙，间隙控制在0.1mm到0.2mm之间最为合适，间隙过小会导致滑动阻力大，转动摇臂时手感发紧，间隙过大则会让推板的直线运动出现明显的回程间隙，影响执行端的动作精度。推板的前端安装面做了平面铣削处理，保证安装执行配件时的贴合度，不需要额外做定位销孔，用户可以根据自己的实际使用需求自行加工连接孔位。整套结构没有易损件，正常使用情况下仅需要在导向面和驱动销位置定期涂抹少量润滑脂，就能保证长期运行的顺畅性，非常适合教学演示、简易工装改造、小型设备手动调节端的结构参考，建模时所有零件的配合公差都按照实际加工的常用公差带设置，直接导出工程图就能用于零件加工，不需要额外调整尺寸参数。
