SANCAKTAR IHA无人机动力电机结构设计

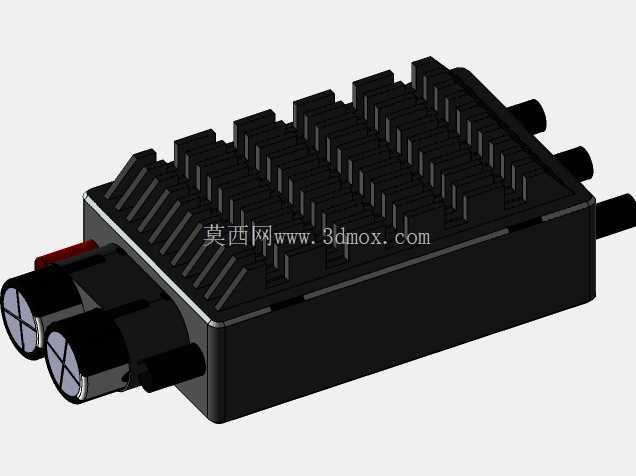

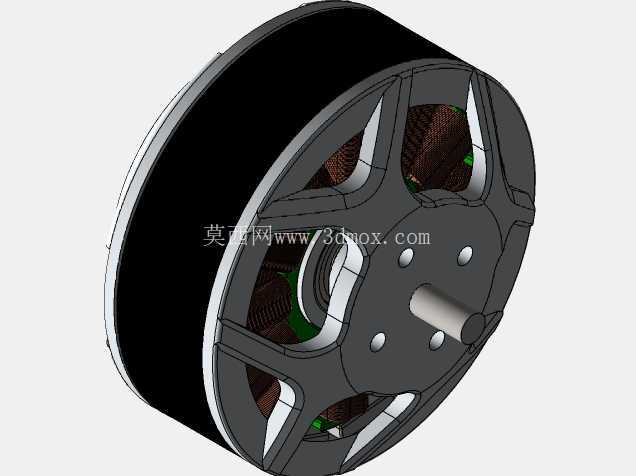

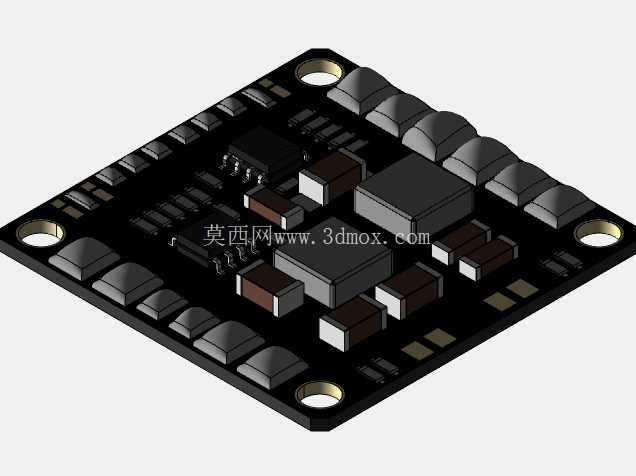

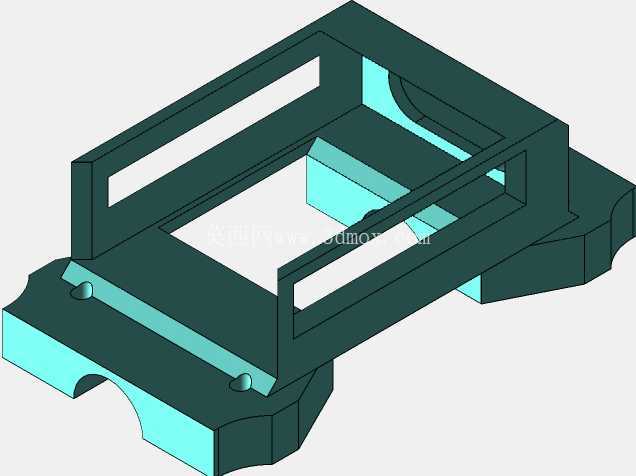

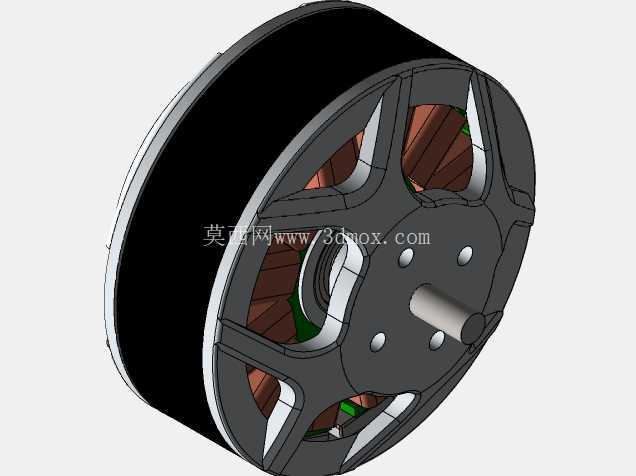

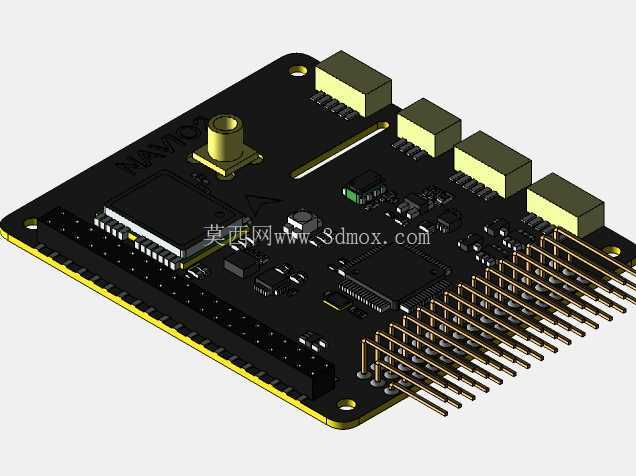

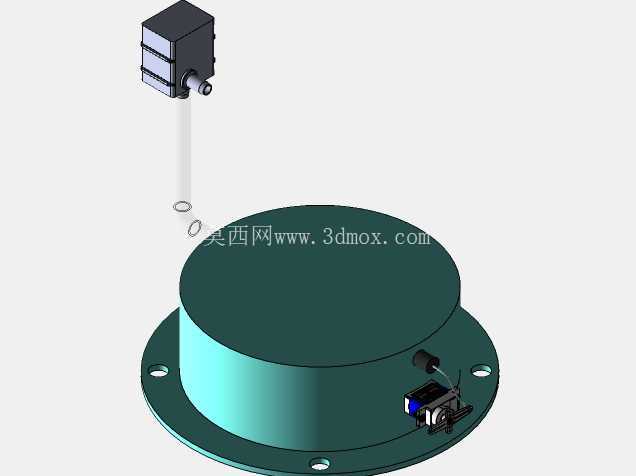

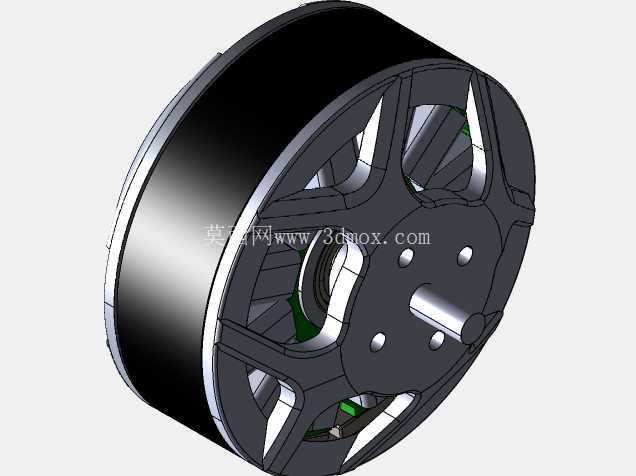

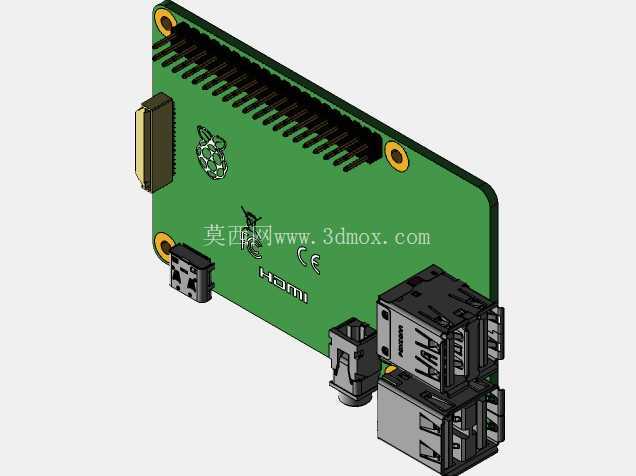

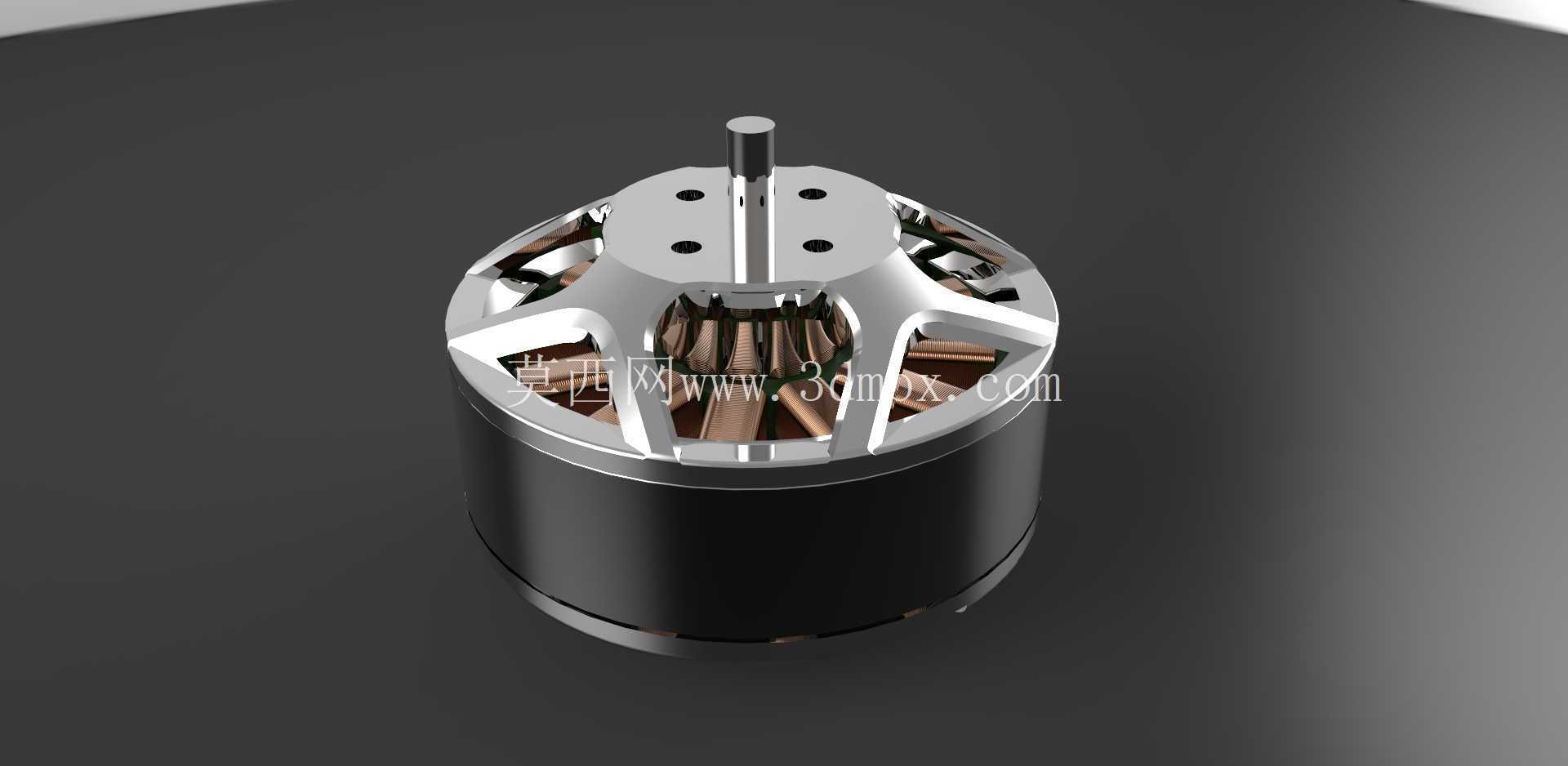

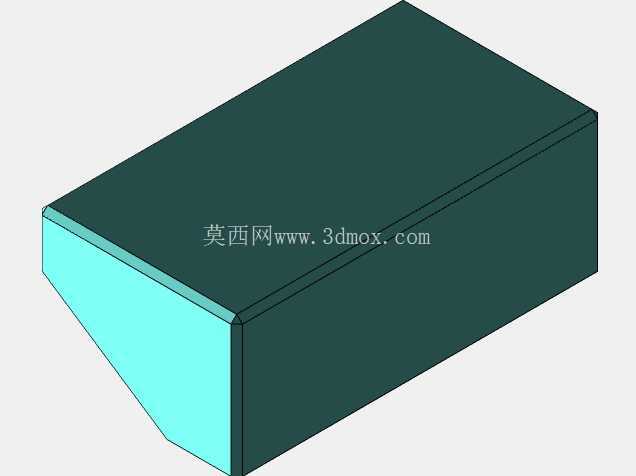

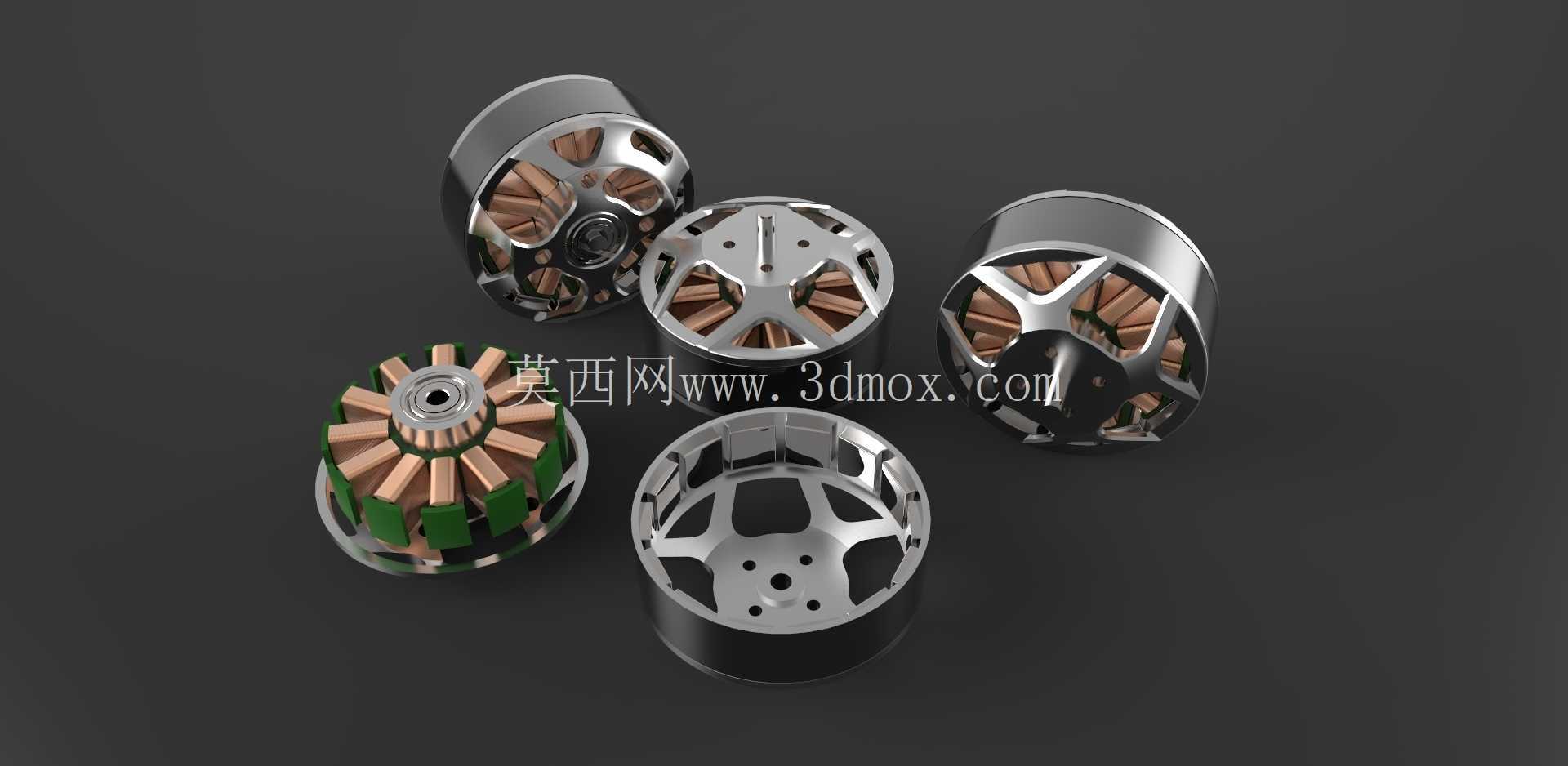

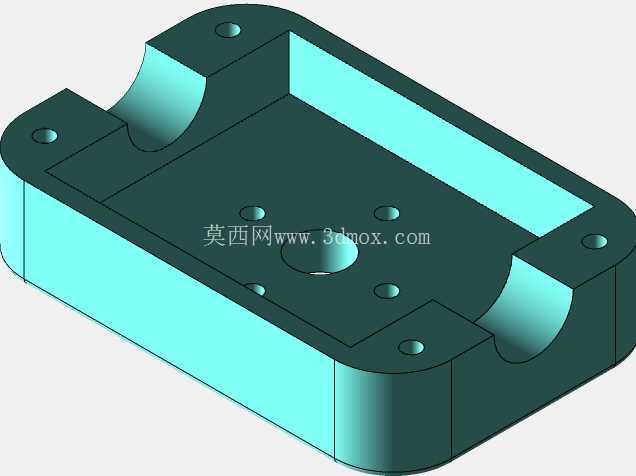

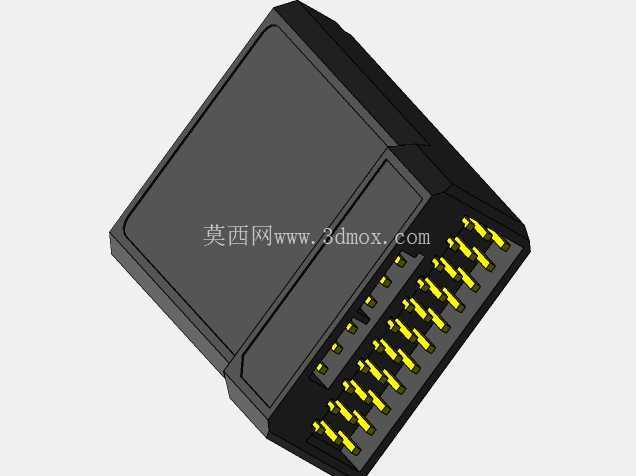

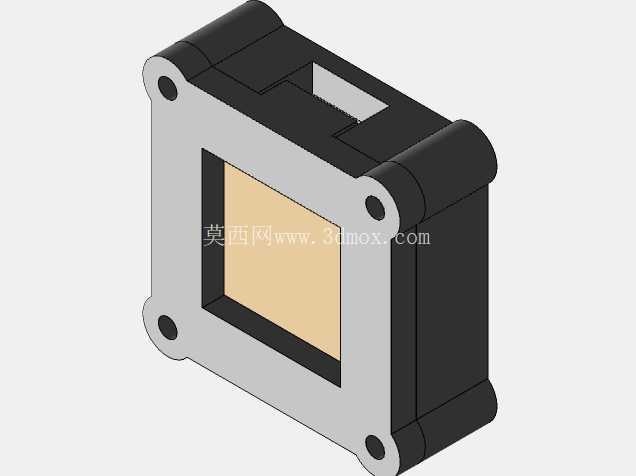

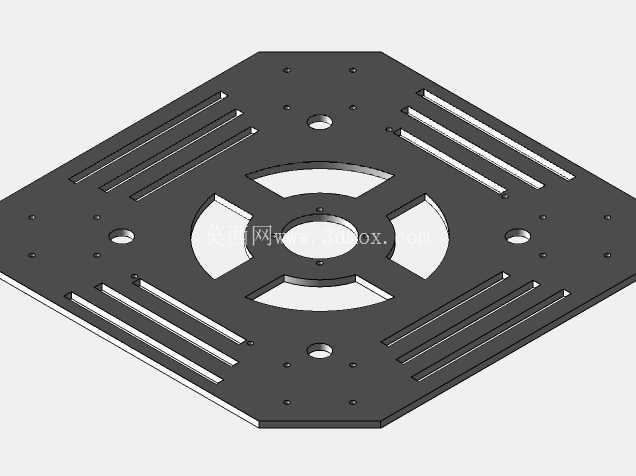

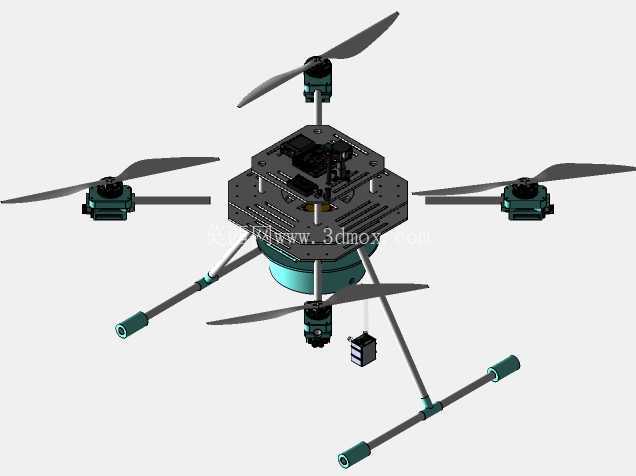

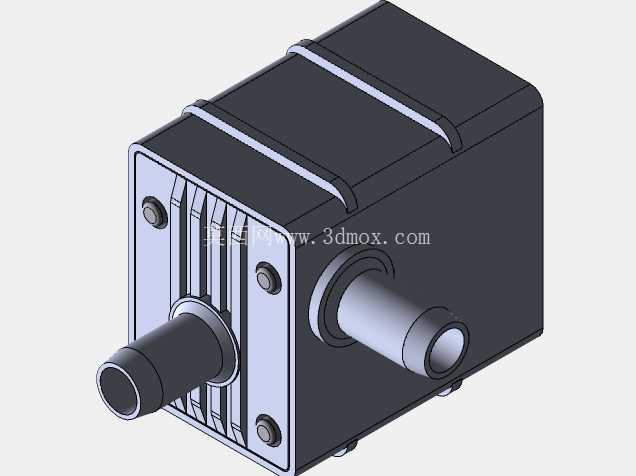

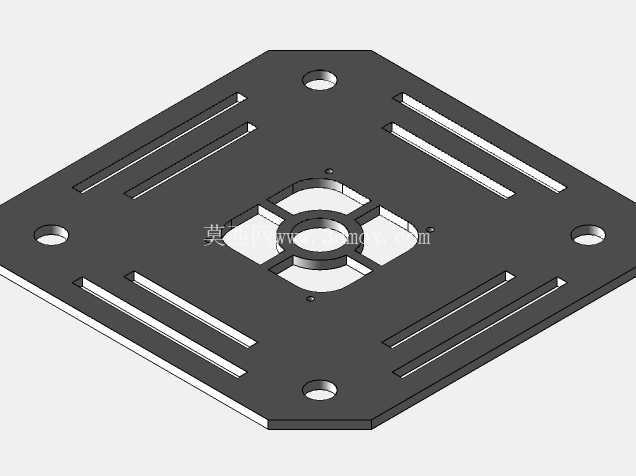

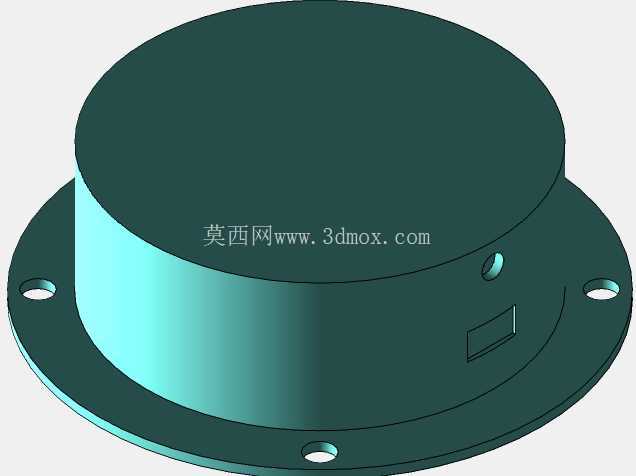

该套结构为多旋翼无人机配套的外转子无刷动力电机拆解结构，覆盖定子组件、转子外壳、端盖、绕组等核心装配单元，可直接用于小型战术侦察无人机、赛事竞技无人机的动力系统选型参考与结构复刻。从实际应用场景来看，这类电机主要适配起飞重量在1.5kg-4kg区间的多旋翼飞行平台，既可以满足户外长航时巡检作业的动力输出需求，也能支撑竞技类无人机完成大机动飞行动作，在复杂气象条件下的抗风飞行表现也有对应的结构冗余设计。

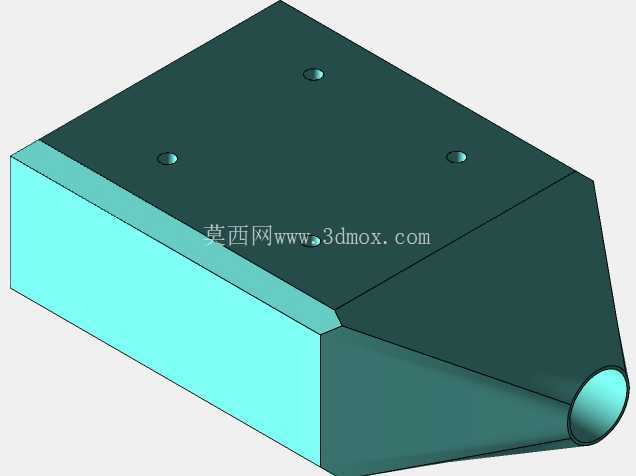

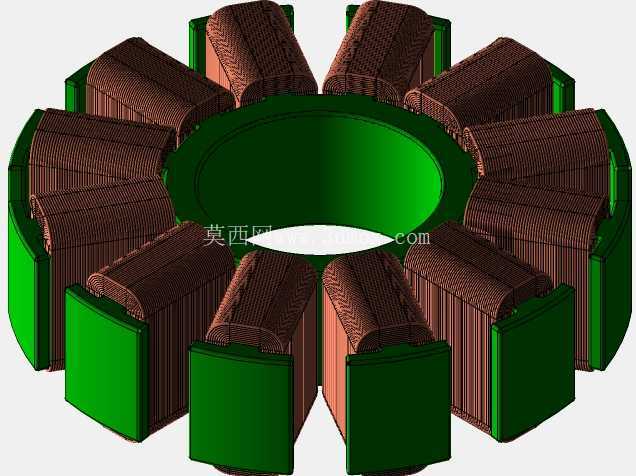

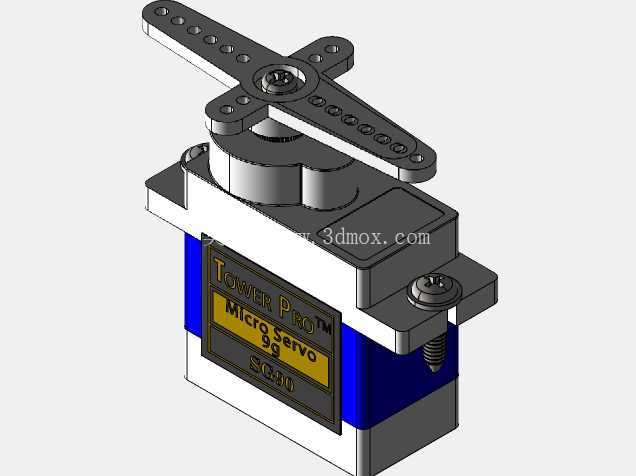

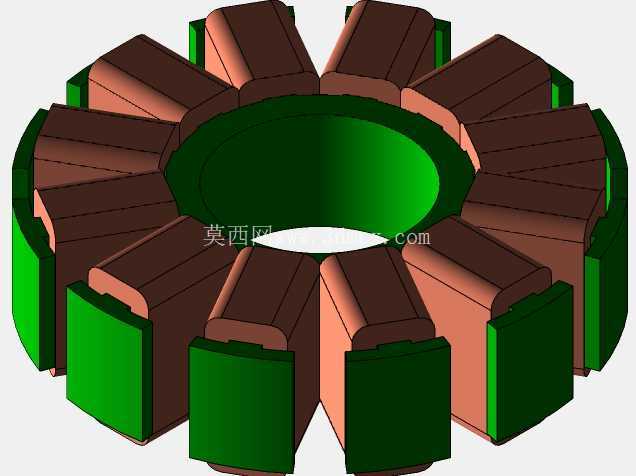

从功能特性层面拆解，外转子结构的设计本身就适配多旋翼无人机的直驱需求，省去了减速传动结构带来的能量损耗与装配复杂度，转子外壳直接与螺旋桨座连接，动力输出路径更短，响应速度更快。定子部分采用多槽集中绕组布局，绕组端部做了绝缘包覆处理，能有效降低飞行过程中振动带来的绕组磨损风险，定子铁芯采用叠压硅钢片结构，可减少高频工作下的涡流损耗，提升电机的能量转换效率，适配高倍率锂电池的持续放电输出特性。

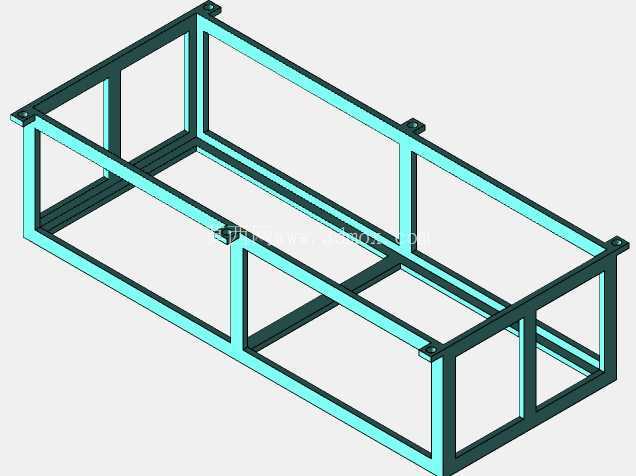

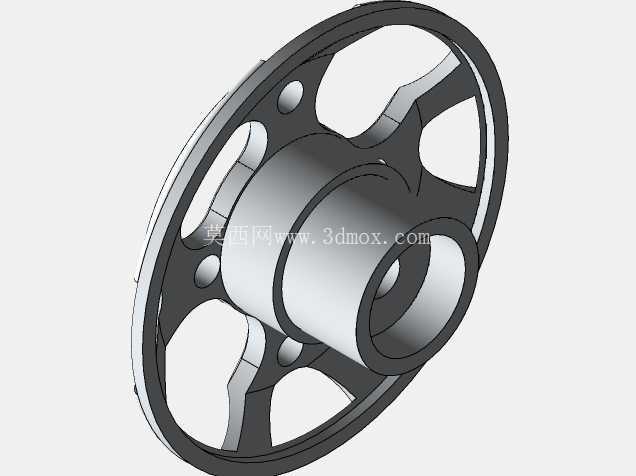

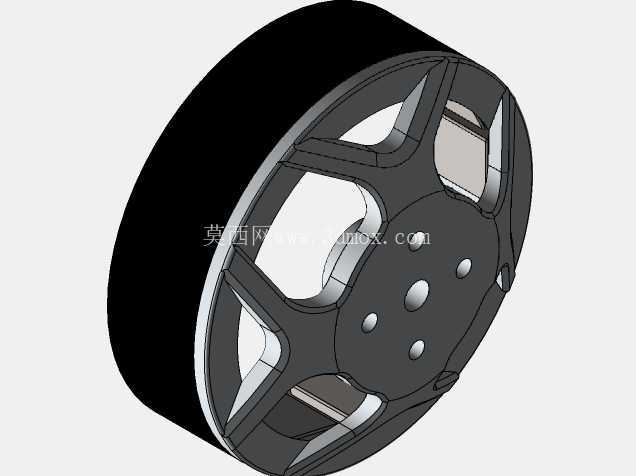

设计思路上，整套结构优先考虑了飞行平台的减重需求，转子外壳采用轻量化铝合金材质一体铣削成型，外壳表面做了镂空开槽处理，一方面可以降低转子自身的转动惯量，提升电机的动态响应速度，另一方面开槽结构可以形成飞行过程中的自然风道，带走绕组持续工作产生的热量，避免高温下磁钢退磁影响动力输出。端盖部分采用对称式镂空结构，在保证结构强度满足高速旋转离心力要求的前提下，尽可能去除非受力区域的材料，降低整体自重，同时端盖与转子外壳的配合采用止口定位方式，装配同轴度可以控制在0.02mm以内，减少高速旋转时的动平衡偏差，降低飞行过程中的振动传导。

从安装边界来看，电机定子底座预留了标准的M3安装孔位，孔位分布为16mm*16mm的正方形布局，适配市面上绝大多数多旋翼无人机的机臂安装座尺寸，不需要额外做转接件设计。转子顶部的桨座预留了标准的桨夹安装螺纹，适配常见的5寸-8寸螺旋桨安装，安装面做了防滑滚花处理，避免大拉力输出时螺旋桨出现打滑移位。整体装配完成后的电机外径为28mm，定子高度为12mm，整体自重控制在38g以内，单电机持续拉力可以达到850g，峰值拉力可以突破1200g，配合4轴布局的飞行平台可以预留足够的动力冗余，应对突发的气流扰动或者负载变化。

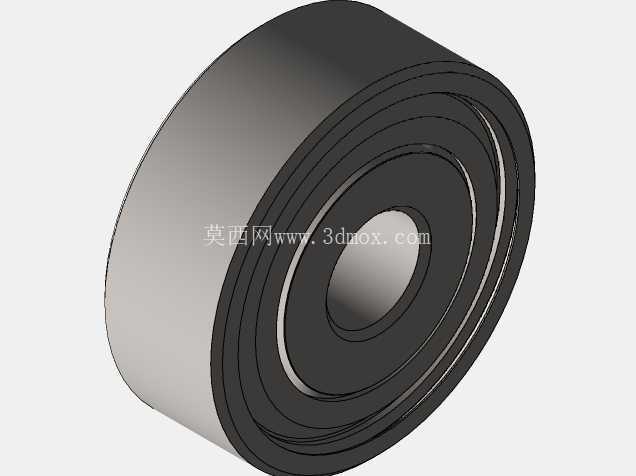

结构细节上，磁钢采用表贴式安装方式，磁钢与转子外壳之间涂覆耐高温结构胶，配合磁钢压片做二次固定，可承受最高15000rpm的旋转转速不会出现磁钢脱落的风险。定子绕组的出线端预留了足够的线长余量，出线位置做了橡胶护套防护，避免机臂棱角位置磨破漆包线造成短路。轴承采用双滚珠轴承布局，上下轴承分别承担径向载荷与轴向拉力，轴承游隙经过预压调整，既可以保证高速旋转的顺畅度，也能减少轴向窜动带来的振动噪音，整套结构的装配公差经过优化，不需要额外做动平衡处理就可以满足常规飞行的振动要求，针对专业竞技场景也预留了动平衡调整的配重位置，可以根据实际使用需求做精细化调校。
