多吸头机械臂末端吸附执行工装

这款末端执行结构主要适配轻载搬运类工业机械臂的末端作业需求，常见于3C电子组装生产线、小型零部件分拣工位、薄型工件上下料场景，用来替代人工完成重复性的取放动作，尤其适合表面平整、易被夹爪划伤的薄片类、小尺寸壳体类工件的转移作业，相比单吸头结构，多吸头布局能更好适配分散排布的小工件，或是尺寸稍大的薄型板材，避免单点吸附导致的工件翘曲、脱落问题。

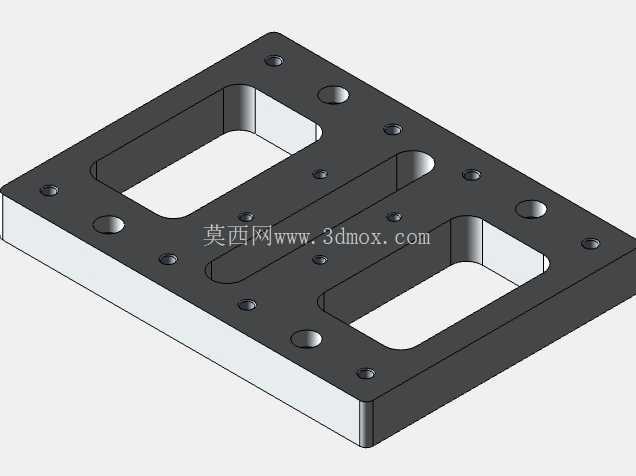

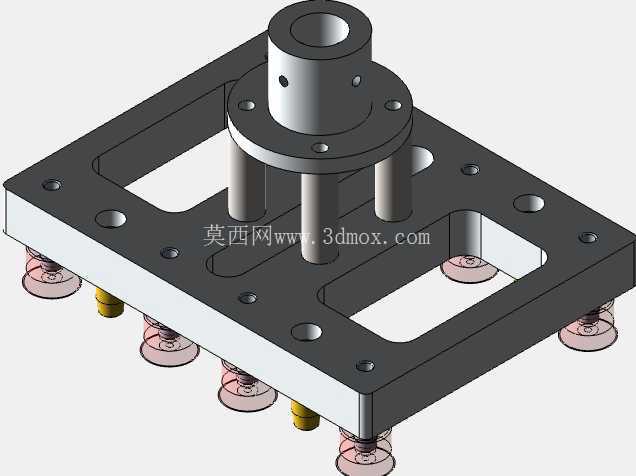

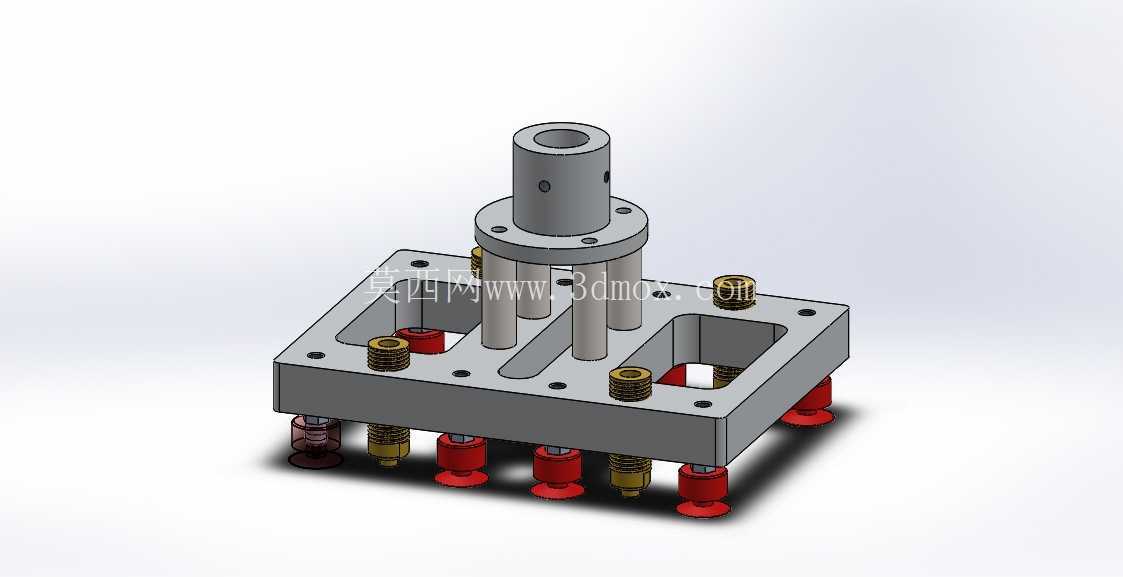

从结构设计逻辑来看，整个执行器采用分层式布局，最上方的带孔圆柱法兰是和机械臂末端的连接接口，法兰端面的通孔对应机械臂末端法兰的标准安装孔位，圆柱段的径向顶丝孔用来完成周向定位，防止作业过程中执行器发生转动偏移，法兰下方通过四根均匀分布的导向立柱连接下方的方形安装基座，立柱既承担上下两部分的连接刚性，也为中间的气路排布预留了充足空间，避免气管走线杂乱干扰作业动作。下方的方形基座是整个执行器的功能承载主体，基座上加工有阵列排布的螺纹安装孔，用来固定不同规格的吸盘接头，同时基座上开设的两个方形镂空槽，一方面是为了减轻整体结构重量，降低机械臂末端的负载压力，另一方面也为吸盘的气管接头、缓冲弹簧的伸缩预留了避让空间，防止动作过程中发生结构干涉。

每个吸盘安装位都配套了独立的缓冲弹簧结构，当执行器下压接触工件表面时，弹簧可以提供一定的压缩行程，补偿机械臂的定位误差，避免硬接触压伤工件表面，同时保证每个吸盘都能和工件表面充分贴合，形成稳定的负压腔。基座上还设置了多个黄铜材质的限位螺柱，螺柱的高度可以根据工件的厚度、吸盘的压缩行程进行调整，用来限制执行器的下压极限位置，防止下压量过大导致弹簧过度压缩、吸盘变形失效。不同位置的吸盘可以根据实际作业的工件形状，选择不同直径的吸盘型号，也可以通过封堵部分安装位的气路，适配不同排布的工件取放需求，不需要重新加工整个基座，大幅提升了工装的适配灵活性。

从安装边界来看，上方连接法兰的外径适配常规小负载机械臂的末端安装尺寸，整体结构的垂直高度控制在小臂展机械臂的末端负载允许的重心范围内，不会因为重心过度外伸导致机械臂关节负载超限；下方方形基座的长宽尺寸，覆盖了常见小型料盘的单排工件排布宽度，不需要机械臂多次调整位置就能完成单排多个工件的同时取放，有效提升单次作业的效率。气路接口统一设置在基座的侧方，方便和机械臂臂身内置的负压气管连接，走线方向顺着臂身排布，不会在机械臂转动过程中出现气管缠绕的问题。整个结构的受力路径经过优化，所有连接部位的载荷都通过立柱直接传递到上方法兰，基座上的镂空设计在减重的同时没有破坏整体的抗弯刚性，即使满载吸附多个工件，基座也不会出现明显的形变，保证每个吸盘的贴合精度。在实际调试过程中，只需要根据现场工件的重量调整负压压力，根据工件的排布调整对应位置吸盘的气路通断，再调整限位螺柱的高度，就能快速完成工装的适配，不需要对结构进行大规模修改，能有效缩短生产线的工装调试周期，适合多品种小批量的柔性生产场景使用。
