树莓派ZeroW迷你相机防护防水外壳结构

　　这款适配树莓派Zero W的迷你相机防水外壳，主要面向户外嵌入式视觉采集场景设计，可满足野外环境监测、小型运动机位布设、潮湿工况下的图像采集设备防护需求，解决裸板树莓派相机模块在淋水、多尘、轻微磕碰场景下的易损坏问题。

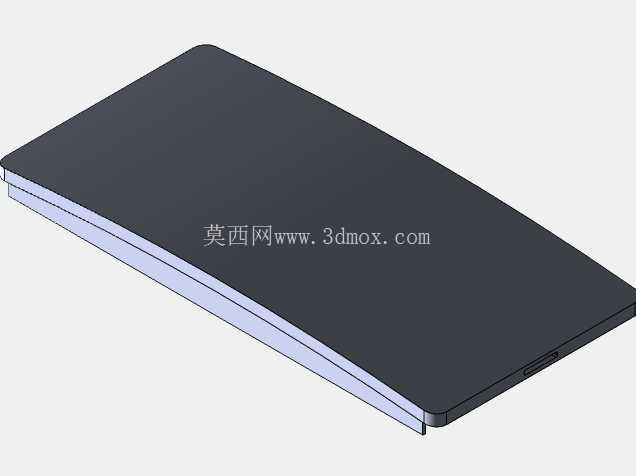

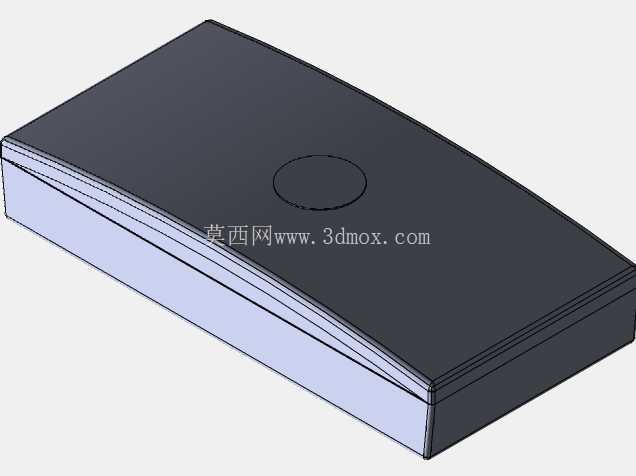

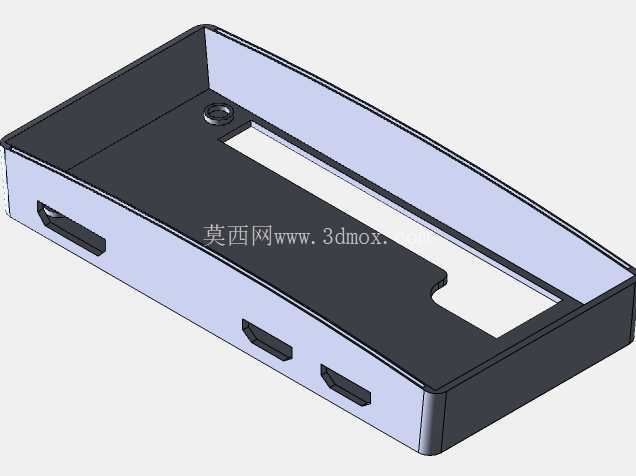

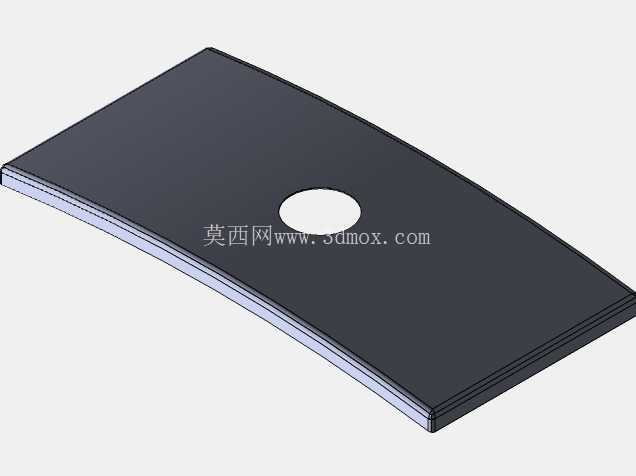

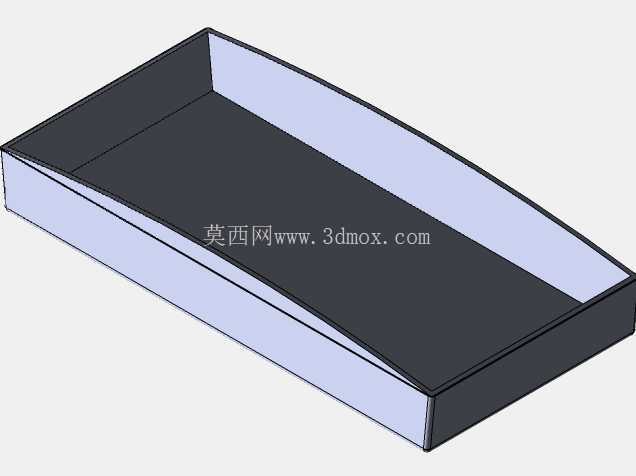

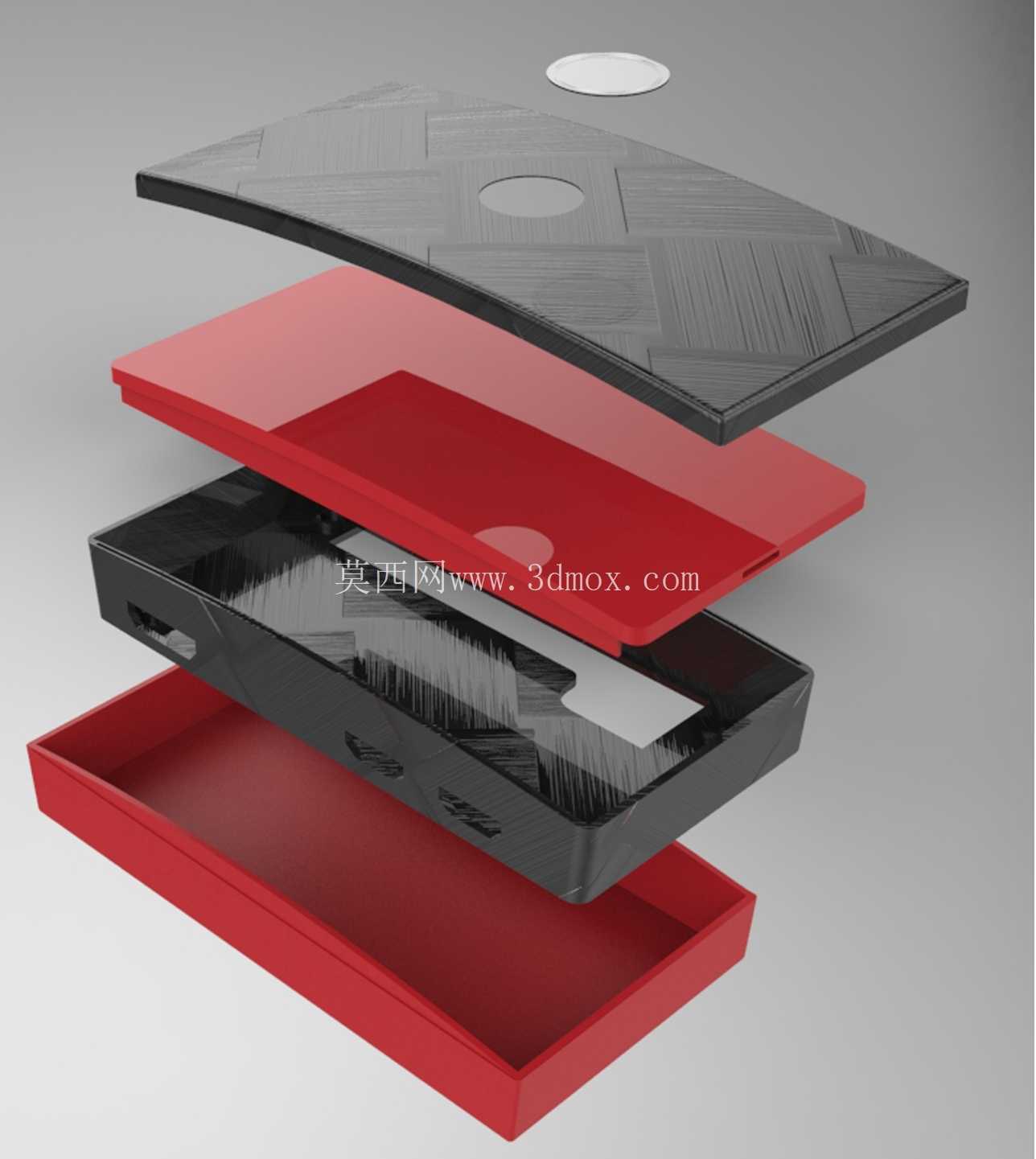

　　从结构分层来看，壳体采用四层叠合装配逻辑，最上层为带镜头避让孔的上盖，表面做了微纹理防滑处理，镜头开孔位置预留了密封胶圈安装槽，可搭配标准O型圈实现镜头区域的静密封，避免水汽从镜头配合间隙渗入壳体内部；第二层为红色密封缓冲层，采用软质耐候硅胶材质，装配时被上下硬质壳体压紧，填充所有壳体拼接面的微观间隙，同时可吸收外部冲击振动，避免内部电路板受硬接触损伤；第三层为核心承载仓，采用硬质工程塑料注塑成型，内部预留了树莓派Zero W主板的定位卡槽、相机排线的走线路径，侧边对应主板接口位置开设了密封式接口避让位，可在不破坏整体密封性能的前提下外接供电与数据传输线路；最下层为底壳，与上盖通过四周的卡扣或螺丝实现锁紧，将中间的密封层与承载仓完全包覆，形成封闭的防护腔体。

　　设计过程中优先考虑了安装边界的适配性，整体外形尺寸控制在可单手握持的范围内，壳体背部预留了通用1/4英寸螺孔，可直接适配标准相机三脚架、运动相机固定支架，无需额外加工转接件即可完成机位固定；内部腔体的尺寸严格匹配树莓派Zero W的主板轮廓，预留了0.2mm的装配公差，既不会出现主板装入后晃荡的情况，也不会因为公差过小导致装配卡滞。在功能特性上，壳体的密封等级可满足日常淋水、短时浅水浸泡的防护需求，适合雨天户外拍摄、潮湿车间内的视觉检测点位部署等场景，壳体表面做了哑光抗刮处理，长期户外使用不易出现明显划痕影响外观，边角位置做了R3圆角过渡，避免尖锐边角在安装过程中划伤操作人员或划破配套的线束。

　　结构设计阶段充分考虑了装配与维护的便捷性，无需专用工具即可完成壳体的拆分与组装，后期更换内部主板、调整相机焦距时，只需拆开上下壳体的锁紧结构即可操作，不需要破坏密封层的整体结构；密封缓冲层采用可替换设计，长期使用出现密封老化后，可单独更换硅胶层即可恢复防护性能，降低了后期维护成本。壳体的壁厚经过受力仿真验证，在1米高度自由跌落至水泥地面的工况下，壳体不会出现开裂变形，内部主板的冲击加速度可控制在元器件可承受的范围内，可满足日常使用中的意外跌落防护需求。侧边的接口位置采用了嵌入式密封塞设计，不需要外接线路时可将密封塞压紧，实现接口位置的完全密封，需要外接线路时可打开密封塞，配套的密封塞与壳体为连体结构，避免使用过程中密封塞丢失。
