金属拼装益智动作玩具结构设计

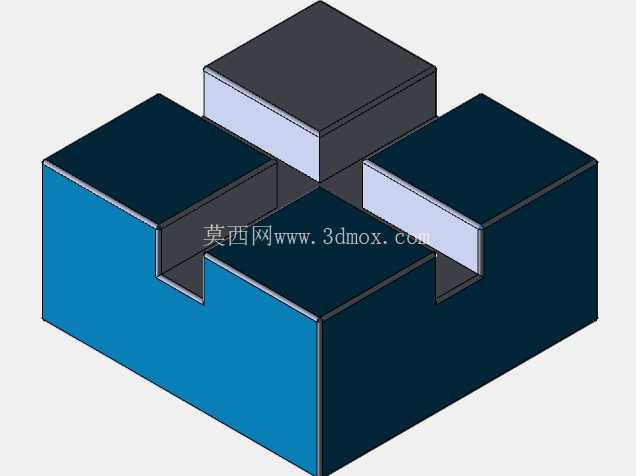

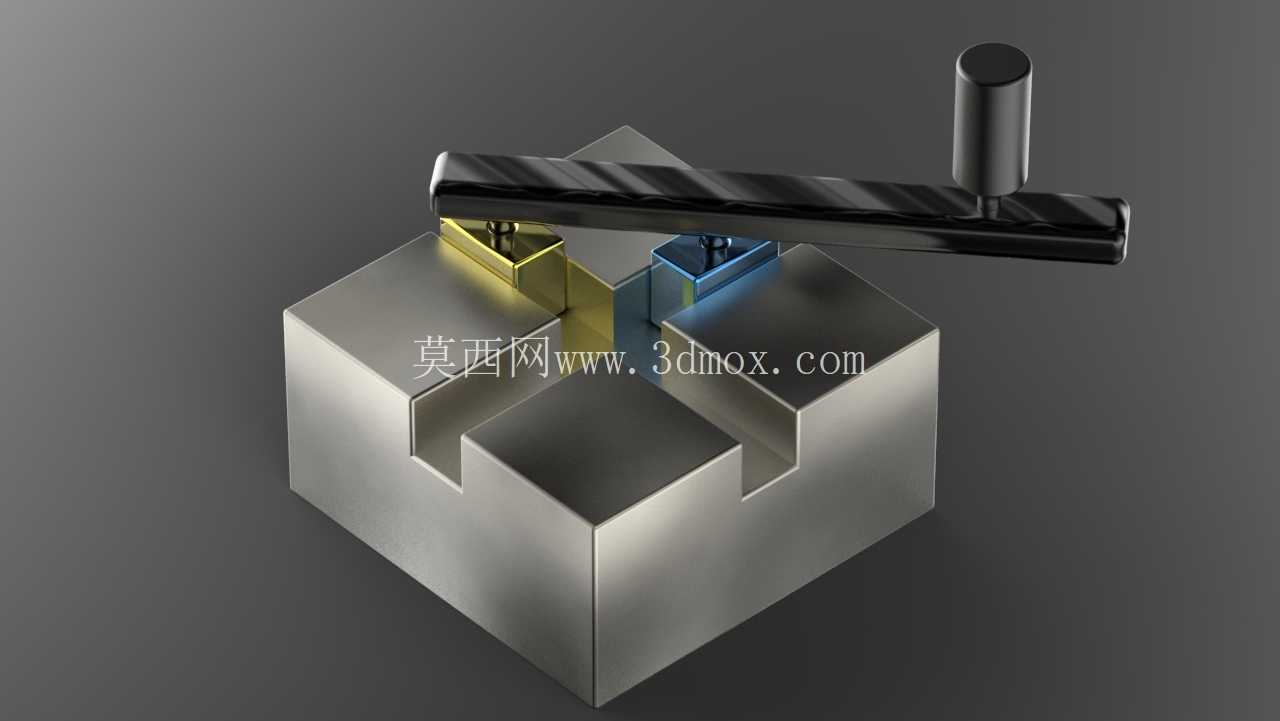

这款动作玩具的结构设计核心依托铸造工艺实现主体金属构件的成型，主体基座采用方块式拼接构型，预留的十字型滑槽为动作杆件的运动提供精准导向，从实际应用场景来看，这类结构既可以作为益智拼装玩具的核心动作单元，也能作为机械原理教学的演示教具，帮助初学者理解直线运动与限位结构的配合逻辑。

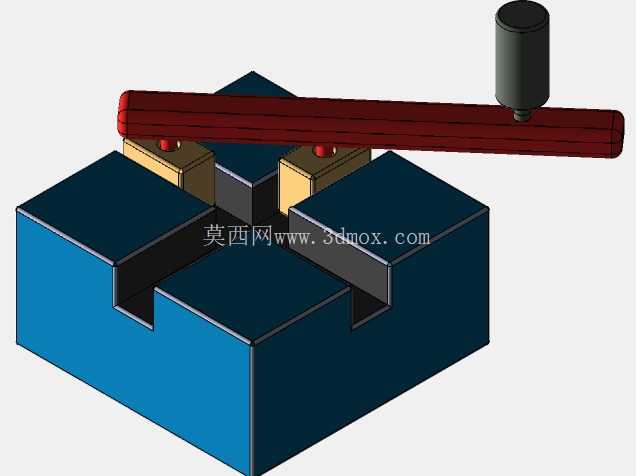

从功能特性上看，上方的横向压杆搭配垂直限位柱，可沿基座滑槽完成下压、横向滑移的组合动作，滑槽内壁的台阶式限位结构能精准控制杆件的行程范围，避免动作过程中出现脱轨、卡滞问题。基座的四个拼接凸台采用对称式布局，每个凸台的尺寸公差控制在铸造工艺可实现的范围内，既保证拼装时的配合精度，也不会因为公差过窄导致拼装难度过高，适配普通用户的手动拼装需求。

设计过程中优先考虑了铸造脱模的可行性，所有构件的拔模斜度控制在1.5度到2度之间，基座的内腔转角处均设置了R2的圆角过渡，避免铸造时出现应力集中导致的铸件开裂问题，同时也能减少后续打磨工序的工作量。横向压杆的截面采用矩形加圆角的构型，既保证了杆件的抗弯强度，也能和滑槽的接触面形成均匀的受力面，长时间反复动作也不会出现局部磨损过量的问题。

外形尺寸方面，主体基座的整体轮廓控制在100mm×100mm×60mm的范围内，属于桌面级摆件的适配尺寸，不需要额外的安装固定结构，可直接放置在平面上使用。横向压杆的总长度为120mm，垂直限位柱的高度为35mm，动作行程设计为横向40mm、下压15mm，动作幅度适中，既可以清晰展示机构的运动过程，也不会因为行程过大导致构件重心偏移出现倾倒问题。

安装边界上，所有构件的配合面均采用平面配合设计，不需要额外的紧固件即可完成拼装，依靠构件之间的尺寸过盈配合实现固定，过盈量控制在0.1mm到0.15mm之间，既保证拼装后的结构稳定性，也可以实现反复拆卸拼装而不出现配合松动。滑槽的深度设计为15mm，和压杆的嵌入深度匹配，动作过程中压杆和滑槽的接触面积保持在60%以上，有效降低局部压强，提升构件的使用寿命。

从实际使用的角度出发，结构设计时规避了尖锐的外角，所有外露的边角均做了R1的圆角处理，避免使用过程中出现划伤风险，符合玩具类产品的安全设计要求。构件的壁厚统一设置为3mm，在保证铸件成型质量的前提下，尽可能控制整体重量，成品总重量控制在300g左右，拿取和操作都比较轻便。垂直限位柱和横向压杆采用一体式铸造结构，减少了装配环节，同时也提升了动作部件的整体结构强度，反复操作上千次也不会出现连接部位断裂的问题。

在结构细节上，滑槽内部的不同区块设置了差异化的高度台阶，当压杆滑移到不同位置时，下压的行程会出现对应的变化，实现多段式的动作反馈，提升操作过程中的趣味性。基座底部设置了2mm深度的内凹平面，既可以减少放置时和桌面的接触面积，避免因为底面不平整出现放置不稳的问题，也能在铸造时减少底面的加工余量，降低后续处理的成本。
