伺服驱动旋转式安瓿瓶清洗设备结构

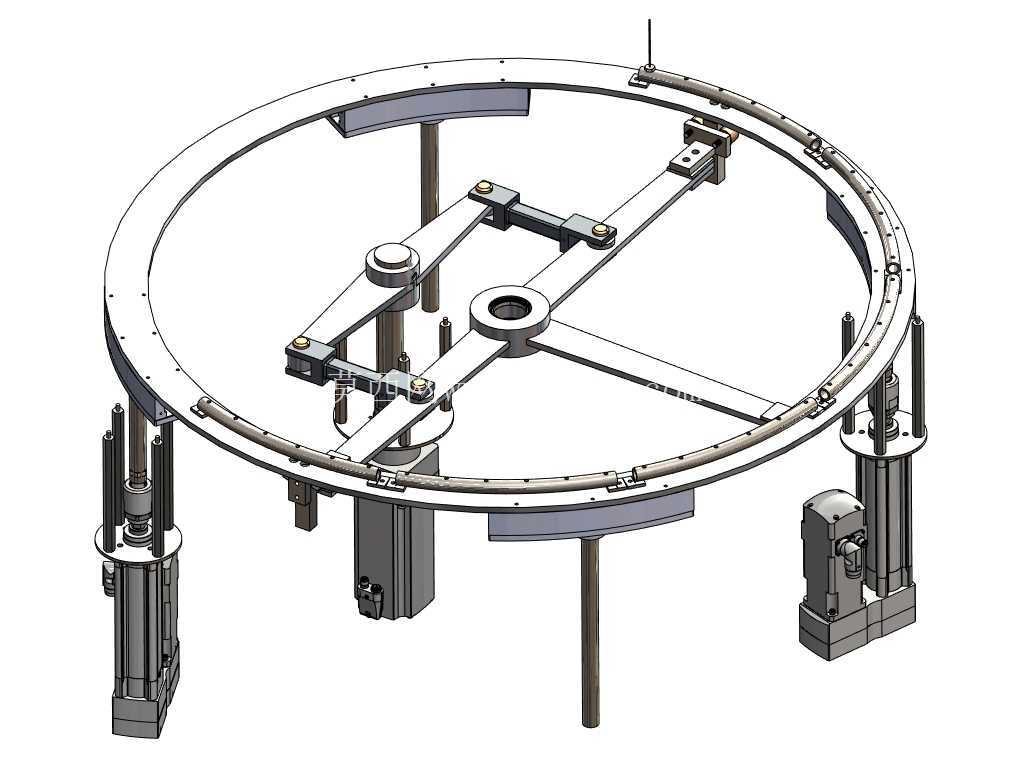

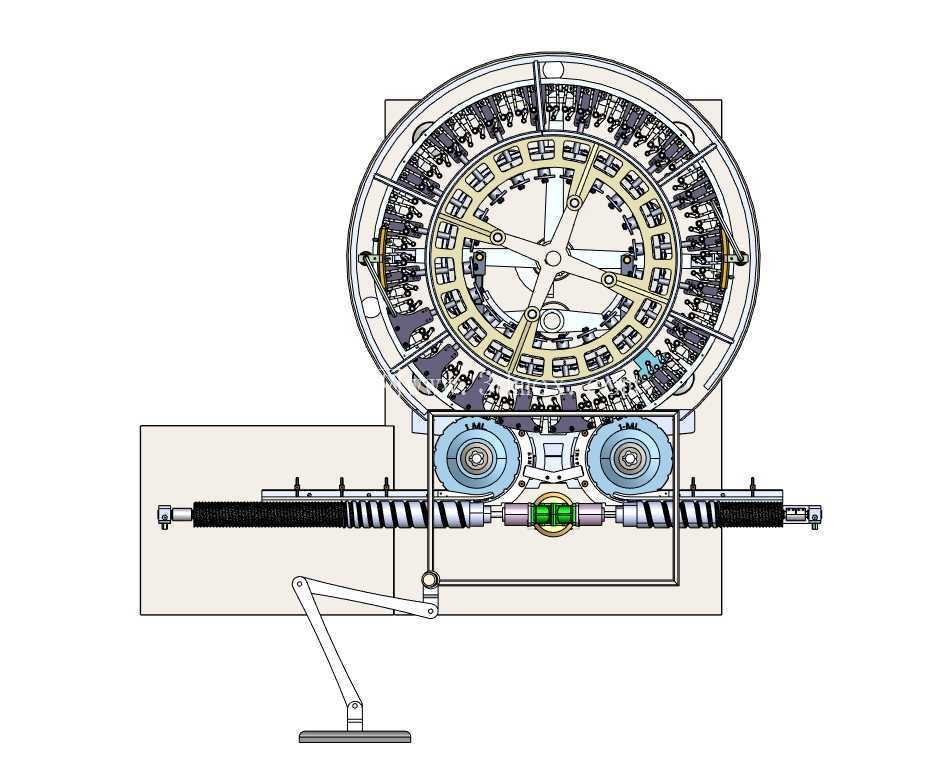

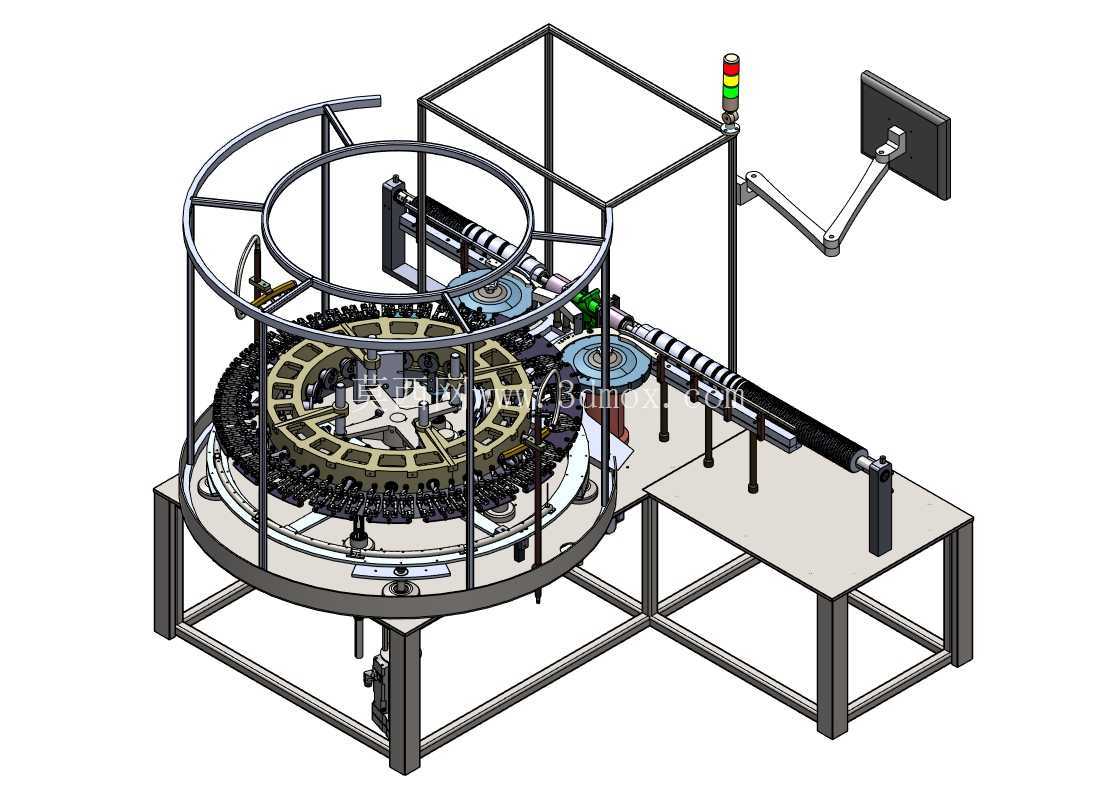

　　该设备主要面向制药、生物制品生产领域的无菌灌装前置工序，适配安瓿瓶、西林瓶两类常用药用包装容器的内外壁清洗作业，可直接嵌入现有灌装生产线的上游工位，完成容器从待清洗区到洁净区的流转衔接，替代传统人工清洗或直线式清洗设备的产能瓶颈，满足GMP、cGMP规范下的容器洁净度要求，大幅降低人工干预带来的微粒污染风险。设备整体采用回转式多工位布局，核心旋转分度机构由伺服系统驱动，可根据不同瓶型规格、清洗工艺要求精准调整分度角度与工位停留时长，保证每个工位的作业动作与瓶体输送节奏完全同步，避免瓶体在转位过程中出现磕碰、移位问题。

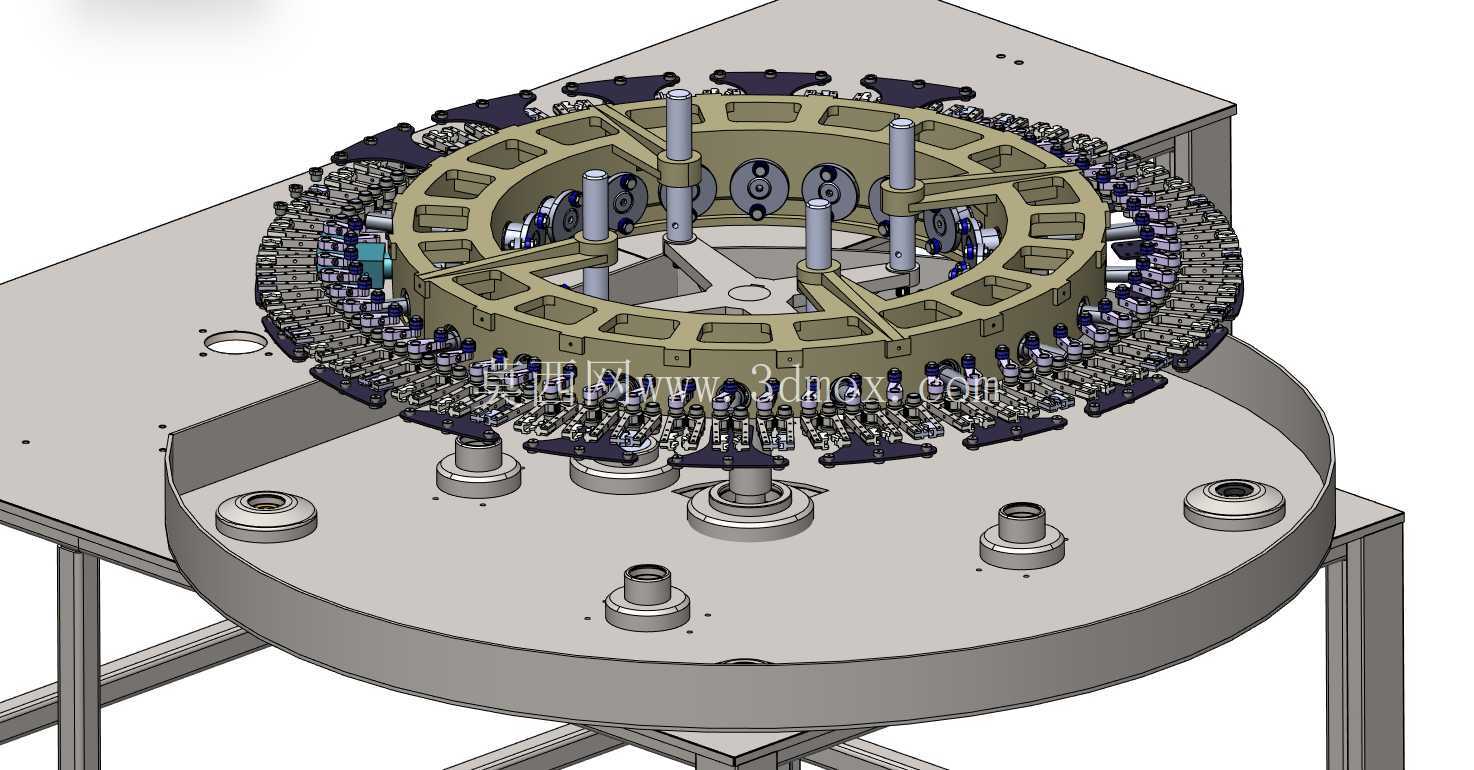

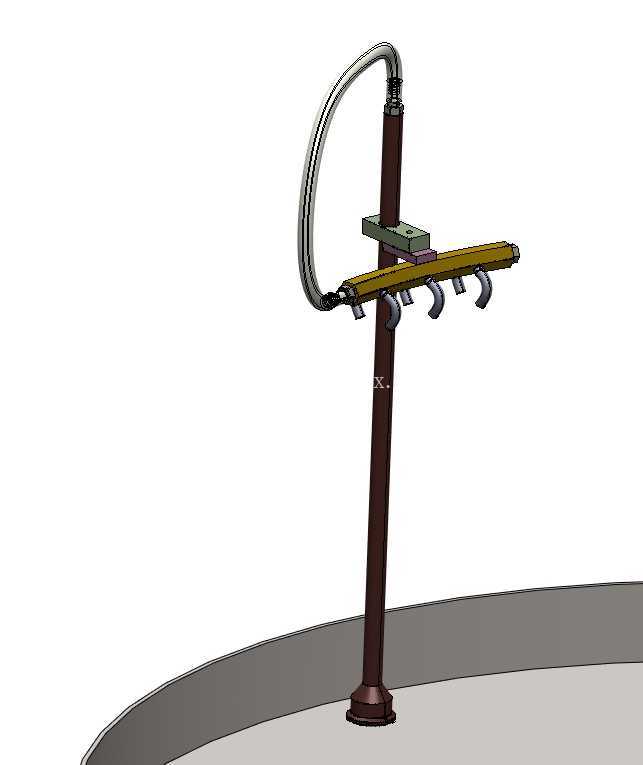

　　瓶体夹持机构安装在旋转台架的圆周工位上，当容器随分度机构转动到对应工位时，夹爪会自动抱紧瓶身，配合翻转机构将瓶体倒置，让后续清洗介质可以顺利冲刷瓶内壁后自然流出，避免清洗残液留存。清洗单元集成了高压水射流与气流喷射两套系统，可根据工艺需求依次完成纯化水冲洗、注射水精洗、压缩空气吹除残液等多道工序，水流与气流喷嘴的位置经过精准校准，可完全覆盖瓶体内壁与瓶口位置，有效去除瓶内附着的颗粒物、玻璃碎屑等杂质，同时设备在旋转过程中可同步完成外壁喷淋清洗，实现单台设备完成内外全表面清洗的功能。

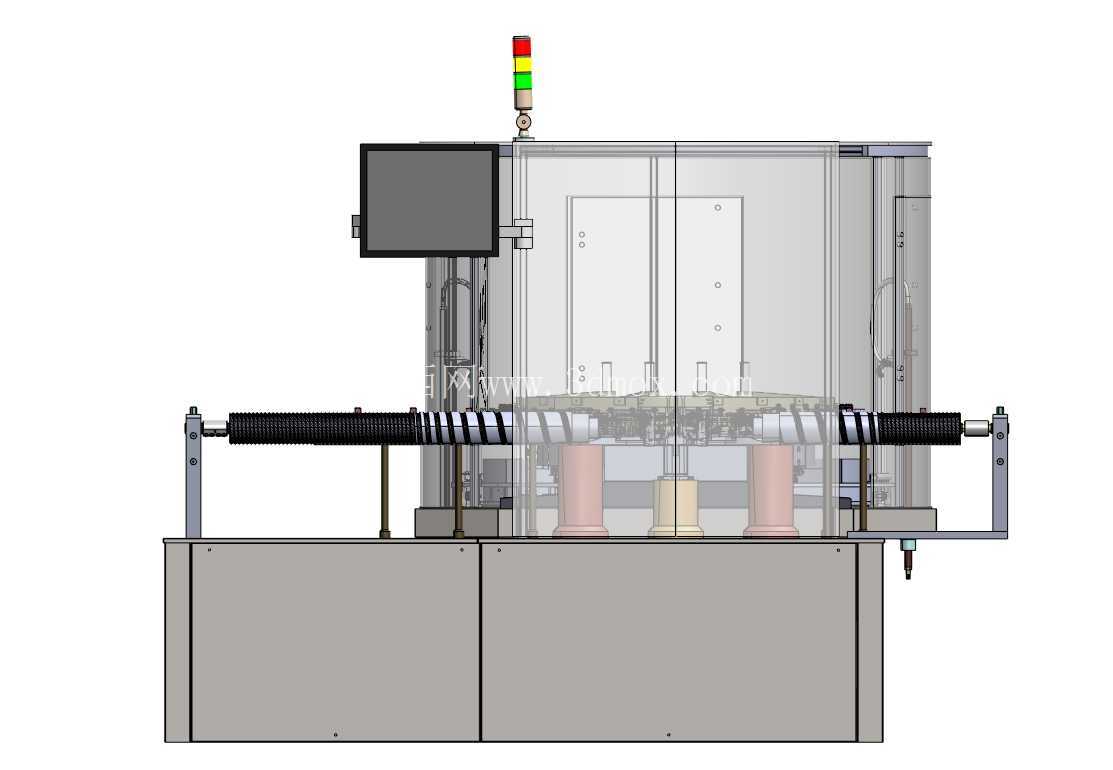

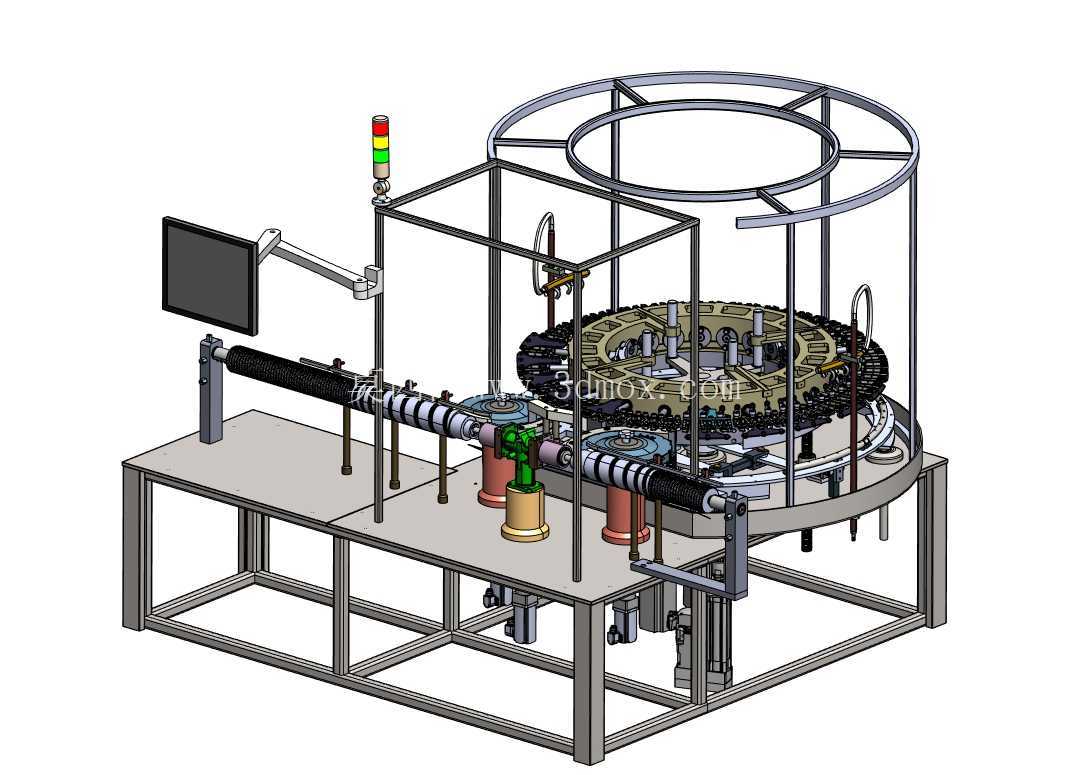

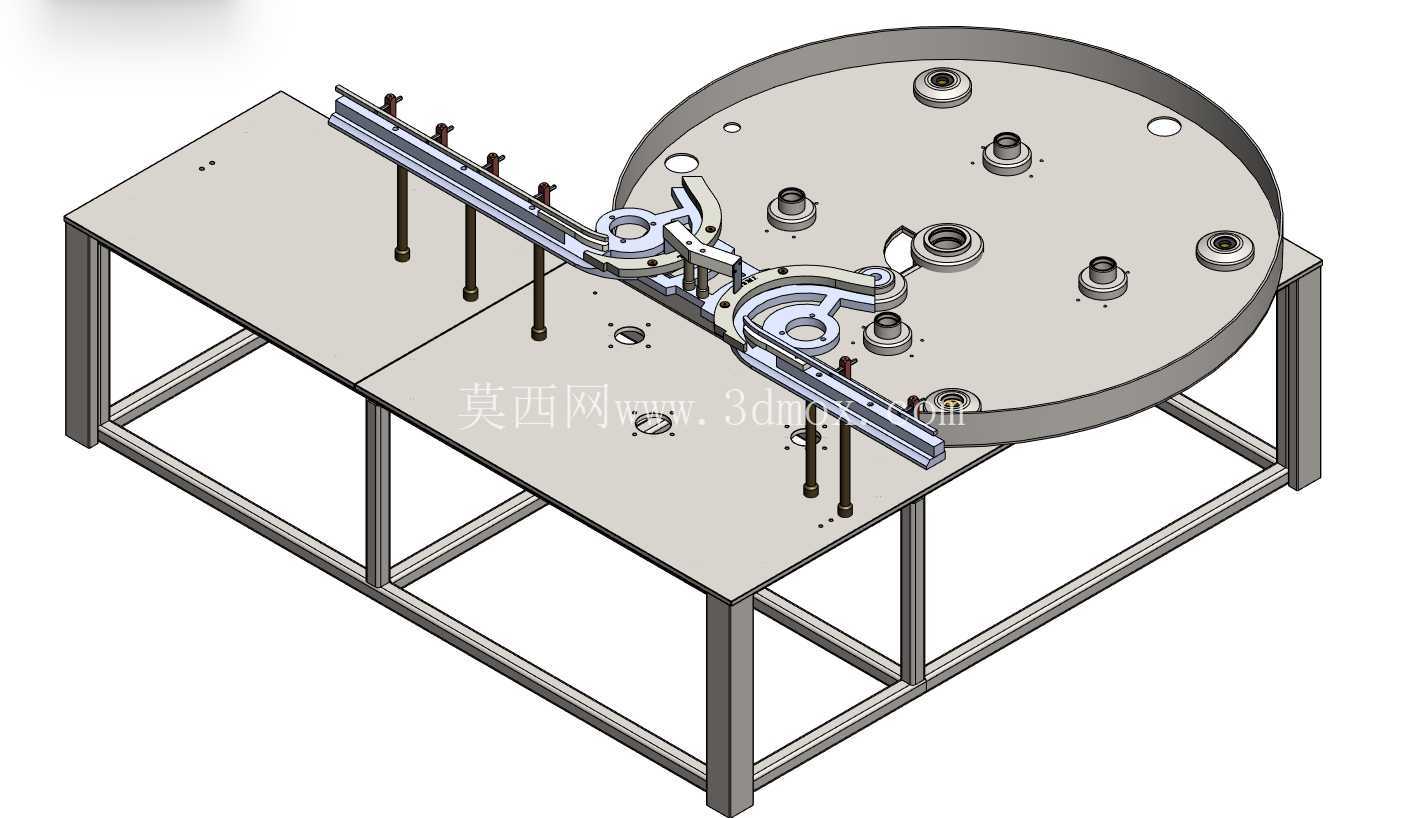

　　设备接触产品的区域全部采用304或316不锈钢材质加工，外露结构件也做了镜面抛光处理，不存在清洁死角，日常生产结束后可快速完成表面擦拭与消毒，不会出现积液、积尘的问题。从安装边界来看，设备采用方管焊接的一体式机架作为承载基础，底部设置可调支撑脚，可根据车间地面平整度调整设备水平度，不需要额外做预埋基础，整体占地尺寸适配常规洁净车间的工位排布，旋转台外围设置了透明防护栏，既可以观察内部运行状态，也能避免人员误触运动部件，设备一侧的悬臂支架上安装了人机交互显示屏，操作人员可在设备旁直接调整参数、查看运行状态，三色警示灯安装在机架顶部，可直观反馈设备的运行、待机、故障状态。

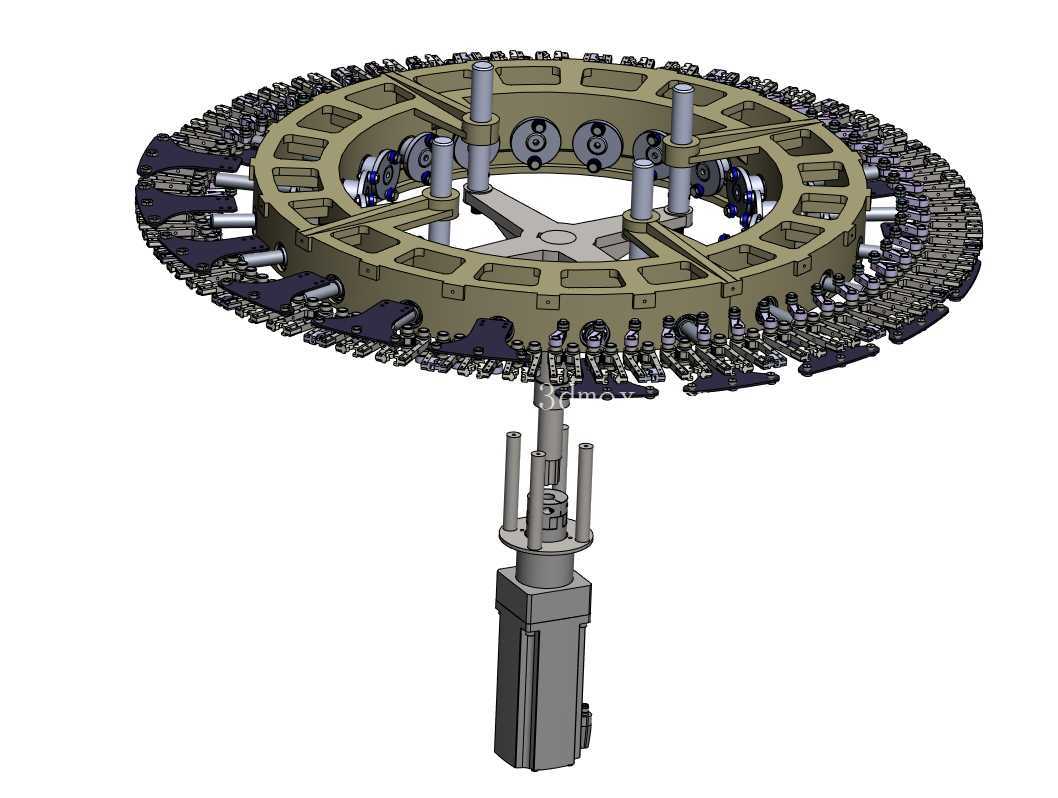

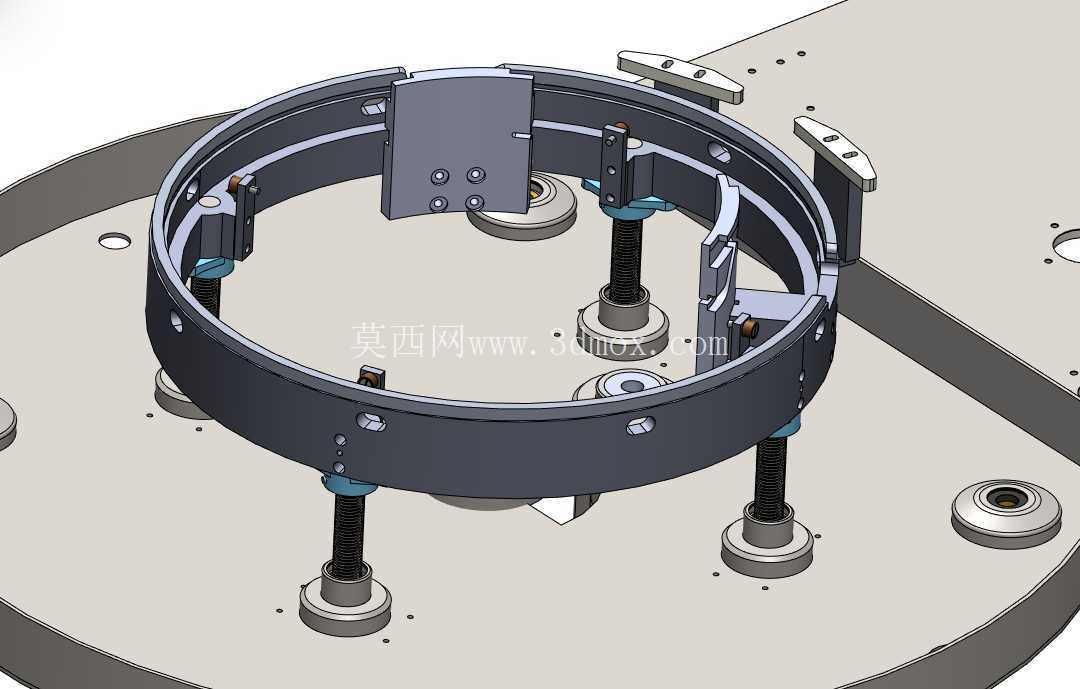

　　在结构设计层面，旋转分度盘的承载结构做了加强处理，可适配多组不同规格的夹持模具，更换对应夹爪与喷嘴适配件后，即可快速切换不同尺寸的安瓿瓶或西林瓶清洗作业，不需要对设备主体结构做大规模改动；介质输送管路全部沿机架内侧排布，做了清晰的标识区分，管路接头采用卫生级快装结构，方便后期维护拆卸；传动部件全部设置在机架下部的封闭区域内，与上方清洗作业区完全隔离，避免润滑脂等污染物掉入洁净作业区，同时也能防止清洗液飞溅到传动部件上造成锈蚀。设备的运行逻辑设计充分考虑了生产稳定性，当出现缺瓶、卡瓶问题时，检测元件会及时反馈信号，设备自动暂停并触发警示，避免故障扩大造成瓶体破损，同时分度运动的加减速曲线经过优化，启停过程平稳，最大限度减少瓶体在转位过程中的晃动与破损率，适配大批量连续生产的需求。
