直径50毫米相扑轮传动结构设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1125898
  • 直径50毫米相扑轮传动结构设计
  • 直径50毫米相扑轮传动结构设计

这款直径50毫米的相扑轮,最初是面向小型桌面级竞技机器人的行走驱动场景开发的轮体零件,在相扑机器人对抗赛事中,轮体的抓附稳定性、传动啮合精度直接决定了机器人的对抗推力输出与行走路径可控性,不少入门级竞技机器人开发者在搭建小尺寸对抗平台时,往往会忽略轮体与驱动轴的啮合结构设计,要么采用过盈配合直接压装导致拆装维护困难,要么采用顶丝固定在大推力输出时出现轮轴打滑,直接影响竞技过程中的动力传递效率。

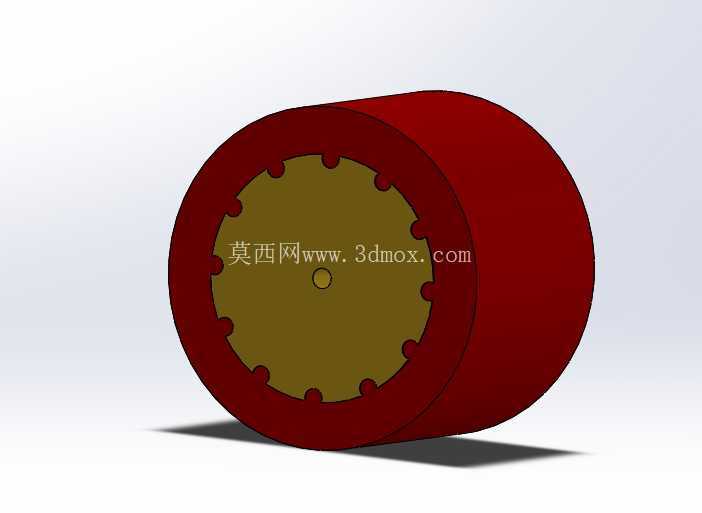

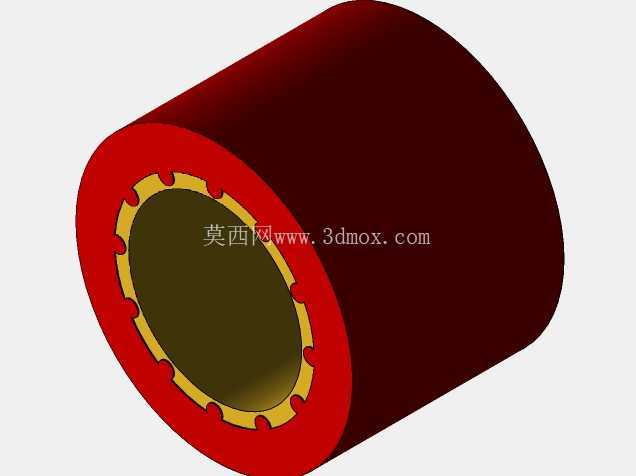

从实际使用场景出发,这款轮体在设计时优先考虑了小安装空间下的传动可靠性,整体轮体采用外圈包覆、内圈齿形啮合的双层结构,外圈为大直径圆柱轮面,圆柱面的宽度经过匹配计算,在50毫米外径的约束下,轮面宽度足以提供稳定的接地接触面积,避免机器人在横向受力时出现侧翻,同时圆柱轮面没有额外开设防滑纹,是考虑到相扑竞技场地多为光滑平整的高密度板材表面,整面接触的橡胶或软质包覆层能提供更大的静摩擦系数,相比带纹路的轮面不会出现纹路卡滞场地接缝的问题。内圈的齿形结构是整个设计的核心,沿内圈圆周均匀分布的内齿,与驱动端的外齿输出轴直接啮合,不需要额外加装联轴器或者键连接结构,这种设计在小尺寸轮体上能大幅压缩轴向安装空间,啮合传动的方式相比顶丝固定,能传递更大的扭矩,在机器人对抗产生瞬时大推力时,不会出现轮轴相对滑动导致的动力丢失。

设计过程中,内齿的齿形参数经过多轮迭代,最初采用的是标准渐开线小模数齿形,实际装配时发现对加工精度要求过高,3D打印制作的样件齿形误差较大,装配后出现卡滞、转动阻力大的问题,后续调整为圆弧过渡的类棘轮齿形,每个齿的两侧都做了圆角处理,既保留了周向传动的啮合能力,又降低了加工与装配的精度要求,哪怕是FDM工艺3D打印的样件,也能顺利与驱动轴啮合装配,转动过程中没有明显的虚位。轮体中心的定位小孔是装配基准,安装时驱动轴的中心定位柱先穿入这个小孔,完成轮体与轴的同轴度定位,再让内齿与驱动轴的外齿完全啮合,整个装配过程不需要额外的紧固件,靠齿形的啮合就能完成周向固定,轮体外侧可以加装一个薄型挡圈,就能完成轴向的限位,整体装配流程非常简便,适合机器人赛事中快速拆装维护、更换不同摩擦系数轮面的需求。

从安装边界来看,这款轮体的外径严格控制在50毫米,适配安装空间对角线不超过52毫米的小型机器人底盘,轮体的轴向长度经过优化,不会超出常规20毫米宽度的小型机器人底盘侧边,安装后轮面最低点距离底盘安装面的高度为25毫米,匹配常规30毫米轴距的双轮差速驱动底盘布局时,不会出现轮体与底盘结构件的运动干涉。内圈齿形的啮合深度设计为2毫米,既保证了足够的啮合接触面积传递扭矩,又不会因为啮合过深导致转动阻力增大,中心定位孔的直径与常规小型直流减速电机的输出轴定位柱尺寸匹配,不需要额外加工转接件就能直接装配使用。

在实际应用中,这款轮体除了用于相扑竞技机器人,也可以适配小型巡检机器人、桌面级搬运小车的行走驱动场景,只要驱动端的输出齿形与轮体内圈齿形参数匹配,就能直接替换使用,整轮的结构没有多余的复杂特征,不管是采用3D打印制作原型件,还是采用注塑工艺批量生产,都能很好地控制加工成本,齿形的圆角设计也能减少加工过程中的应力集中,提升轮体的抗冲击寿命,在机器人发生碰撞、轮体受到瞬时侧向冲击时,齿根位置的应力能通过圆角过渡分散,不会出现齿根断裂的问题。轮体的外圈与内圈采用同轴设计,转动过程中的动平衡精度容易保证,高速转动时不会出现明显的抖动,对于需要精准控制行走路径的小型移动机器人来说,稳定的轮体转动精度能减少里程计的计数误差,提升行走路径的控制精度。
