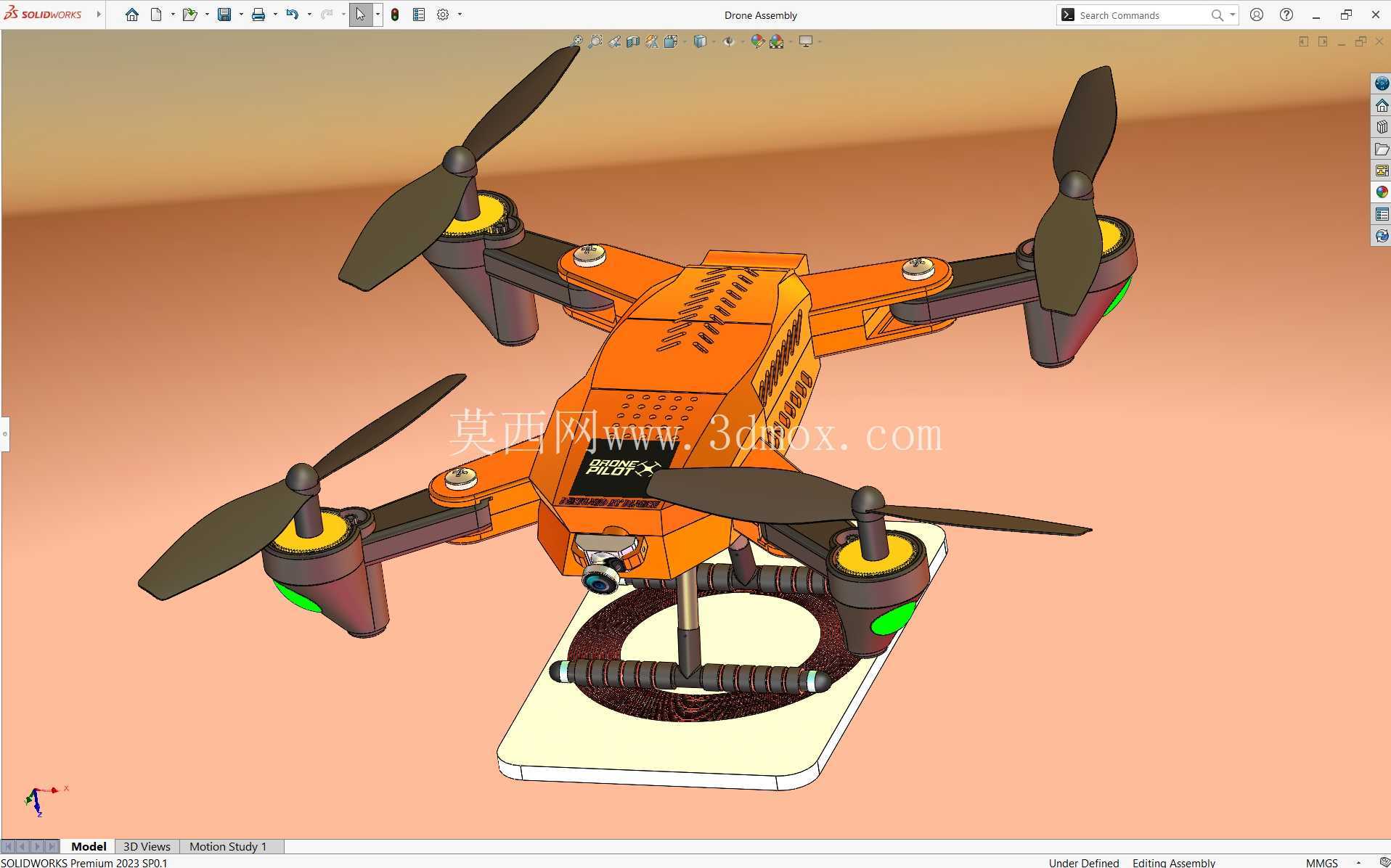

带无线充电功能四旋翼折叠航拍无人机

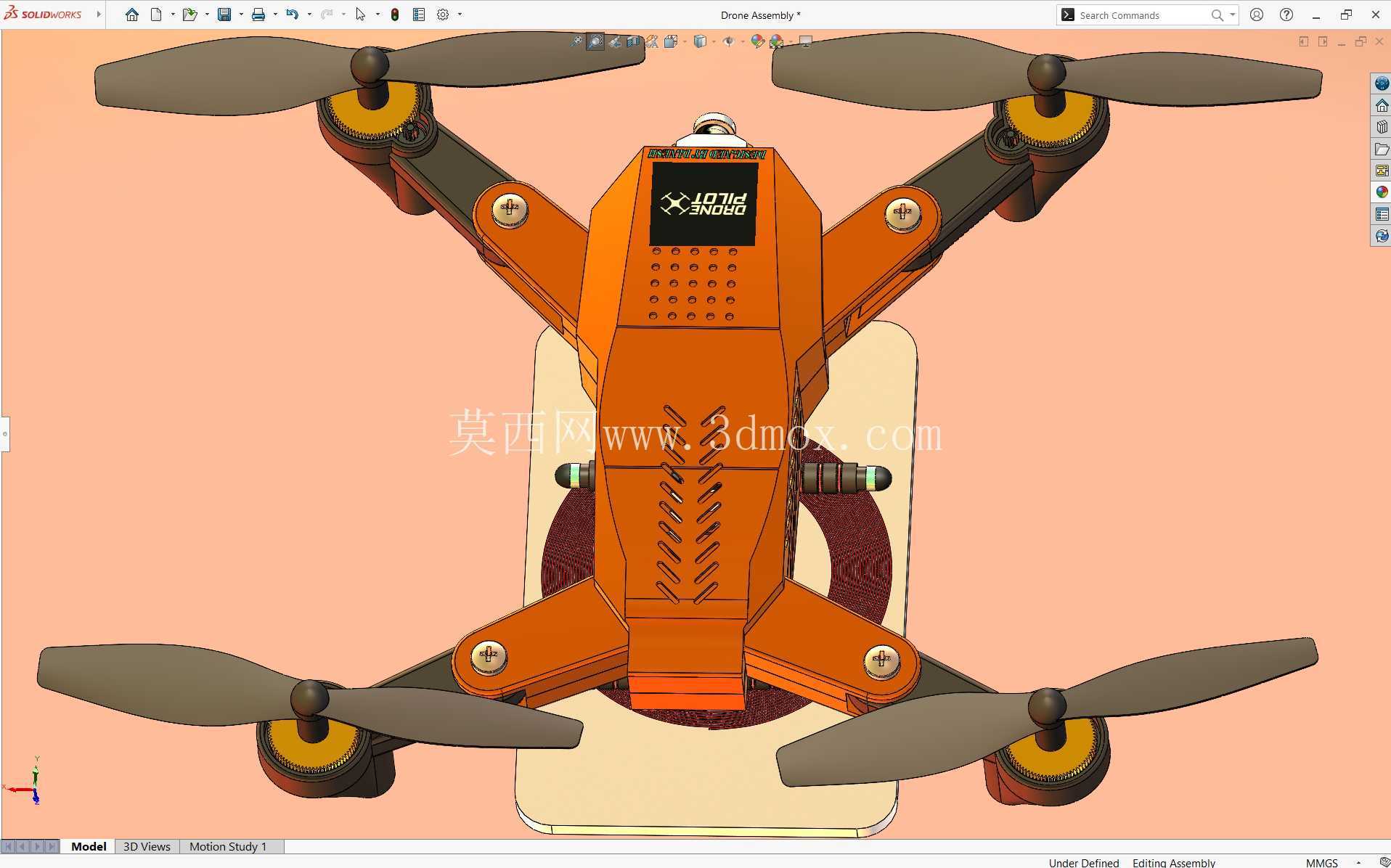

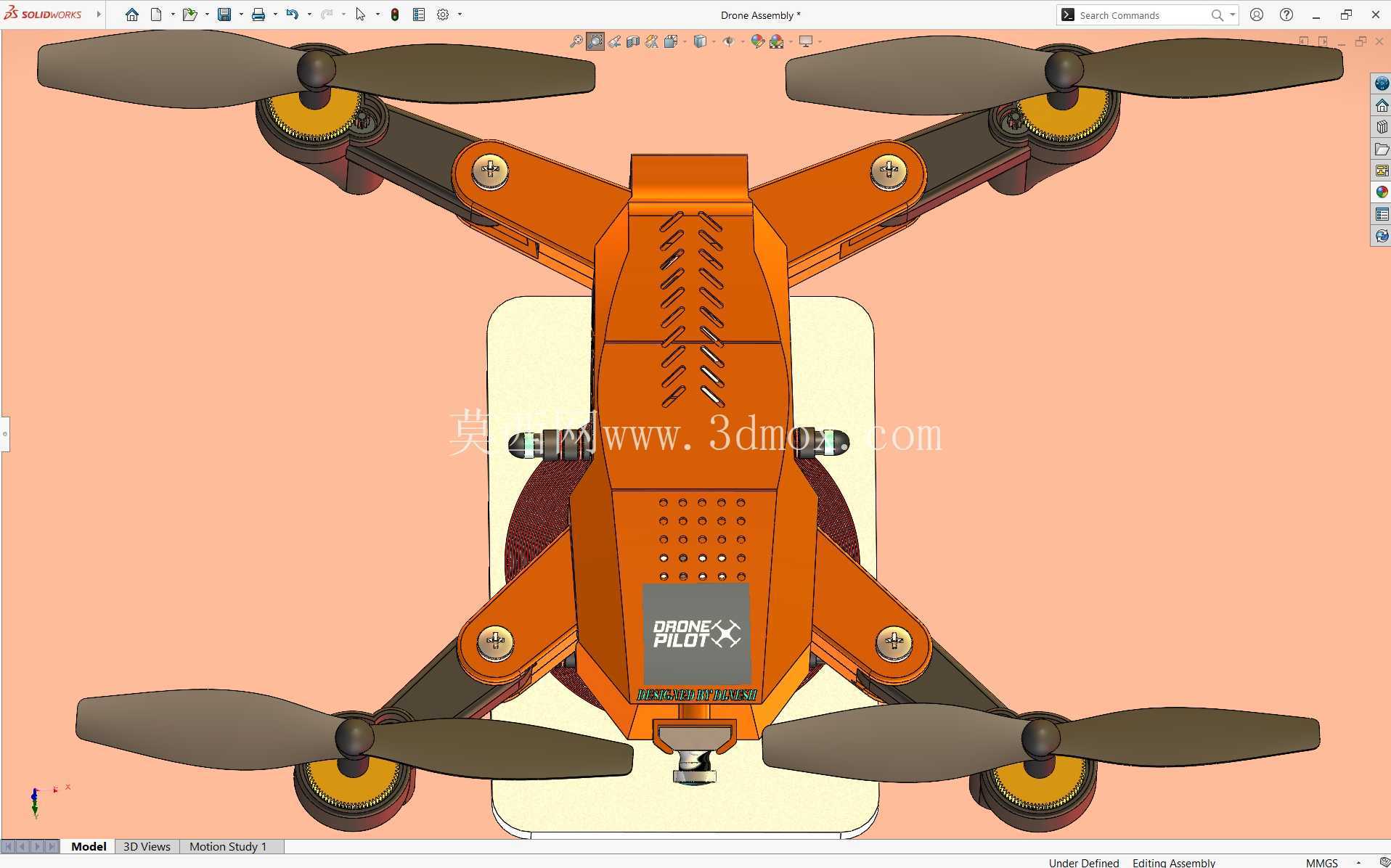

　　这款四旋翼飞行设备的设计，首先瞄准的是民用消费级航拍、小型园区巡检、室内外轻量作业的实际场景，区别于行业级大载重无人机，它的定位偏向便携高频次使用的需求，解决普通消费级无人机充电繁琐、起降易磕碰、机臂收纳占空间的常见痛点。从结构设计逻辑来看，整机采用轻量化机架构型，四个机臂做了折叠铰接设计，铰接位置采用耐磨金属转轴配合定位卡扣，展开后机臂与中心机身的配合间隙控制在0.1mm以内，避免飞行过程中机臂晃动带来的姿态偏移，折叠后整机横向尺寸可缩减40%以上，能够轻松放入普通双肩包的隔层中，满足户外携带的需求。

　　动力系统部分，四个旋翼端均匹配独立的无刷动力单元，电机安装座与机臂采用一体化嵌装设计，电机座预留了散热导流槽，飞行时旋翼产生的下行气流可直接带走电机工作产生的热量，避免长时间悬停导致的电机过热降效；螺旋桨采用快拆式安装结构，桨根与电机输出轴的配合做了防呆设计，正反桨无法混装，减少现场更换桨叶的操作失误概率。感知与作业模块上，机身前端前置了图像采集模块，模块通过微型减震球与机身主体连接，能够过滤飞行过程中电机高频振动带来的画面果冻效应，满足日常航拍、小型管线巡检的画面采集需求。

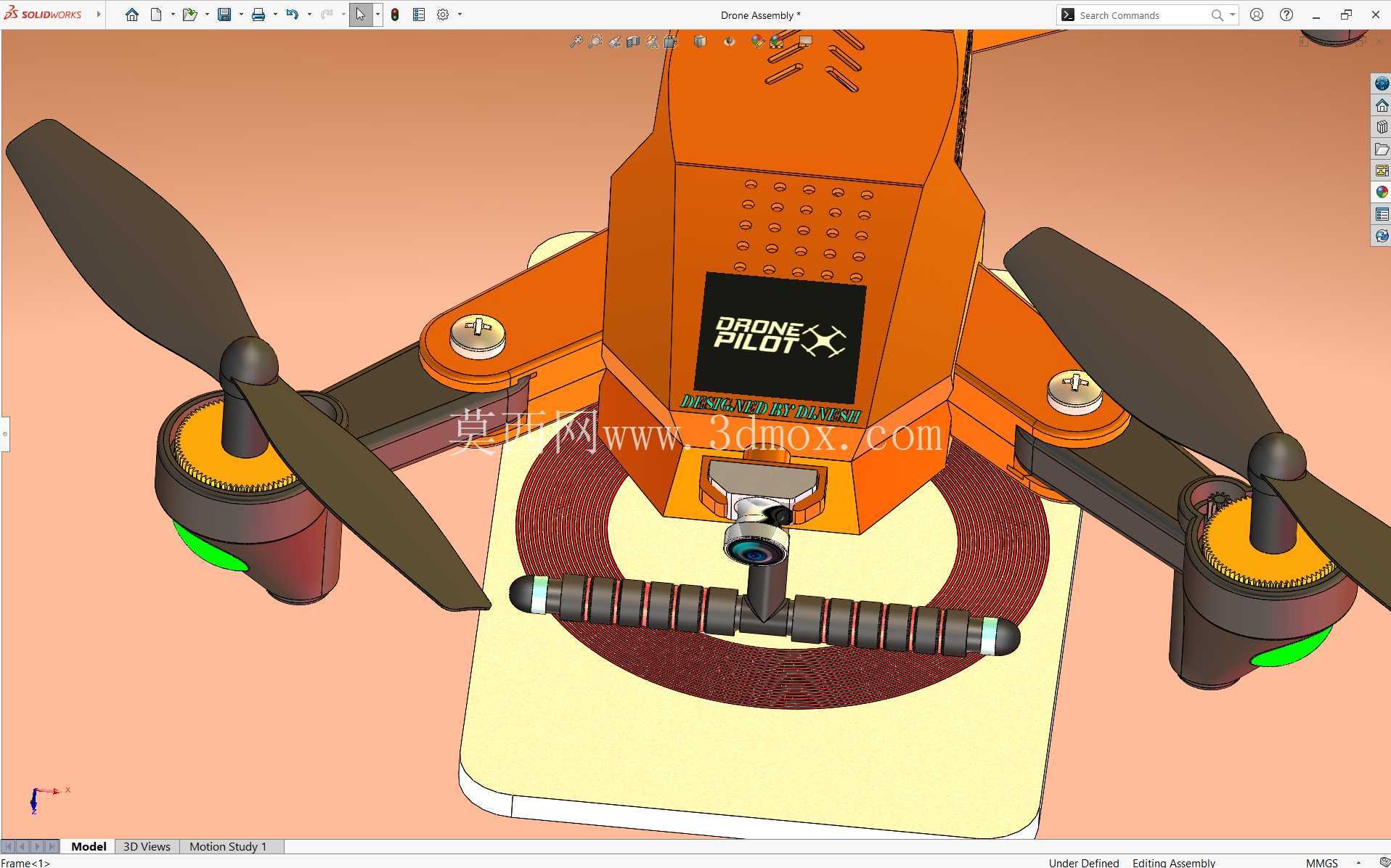

　　起落架部分采用高韧性工程塑料材质，底部做了弧形减震结构，接触地面时可通过自身形变吸收降落冲击，避免硬着陆时的冲击力传递到机身核心电路板与摄像模块上，起落架的高度预留了足够的下方空间，即使在不太平整的草地、碎石路面起降，也不会刮蹭到机身底部的元件。这款设计最具实用性的创新点在于配套的电磁无线充电结构，机身底部预留了无线充电接收线圈的安装位，线圈与机身内部电源管理模块直接连通，配套的充电板内置发射线圈与定位导向结构，无人机降落至充电板上方时，起落架的定位凸台会与充电板的导向槽配合，自动将机身调整到充电线圈对齐的位置，无需人工插拔充电接口，降落后即可自动进入充电状态，非常适合固定点位常态化巡检的场景，比如厂区周界巡检、园区安防巡逻，无人机完成巡航任务自动返航落位后即可自行补能，无需人工值守操作。

　　从安装边界与尺寸控制来看，整机展开状态下旋翼端的最大回转直径控制在350mm级别，中心机身的长宽尺寸控制在120mm120mm以内，起落架底部到旋翼顶端的总高度不超过80mm，配套充电板的尺寸为180mm150mm，厚度仅12mm，不会占用过多的桌面或起降平台空间。所有结构组件均采用独立零件建模，机臂的铰接结构、电机的安装止口、摄像模块的减震安装位、充电线圈的固定槽都做了精确的配合公差设计，装配时各零件无需额外打磨修配即可完成组装，结构件之间的连接位置预留了走线槽，动力线、信号线可通过机臂内部的空腔走线，避免线材外露影响气动效率或者被旋翼剐蹭。在结构强度校核层面，机臂主体采用加筋结构设计，在壁厚仅1.5mm的情况下，可承受飞行时的最大拉力与突发的侧向冲击，即使发生轻度的碰撞，机臂也不会发生断裂，仅会通过折叠铰接结构泄力，降低坠机后的损坏概率。机身外壳表面做了导流纹路设计，不仅是外观装饰，还可以在飞行时引导气流经过机身表面的散热区域，带走核心电路板工作产生的热量，延长连续飞行的时长。
