CNC设备配套6040旋转轴结构

在小型桌面级CNC加工场景中，第四轴旋转单元是拓展加工维度的核心功能部件，这套适配6040规格CNC的旋转轴结构，主要用于实现工件的周向回转进给，满足圆柱面、复杂曲面、多面体零件的连续加工需求，可完成圆柱雕刻、径向钻孔、螺旋槽铣削、异形面多工序联动加工等常规三轴设备无法实现的工艺动作，覆盖小型零件加工、DIY模型制作、小批量精密零件试制等多个应用场景。

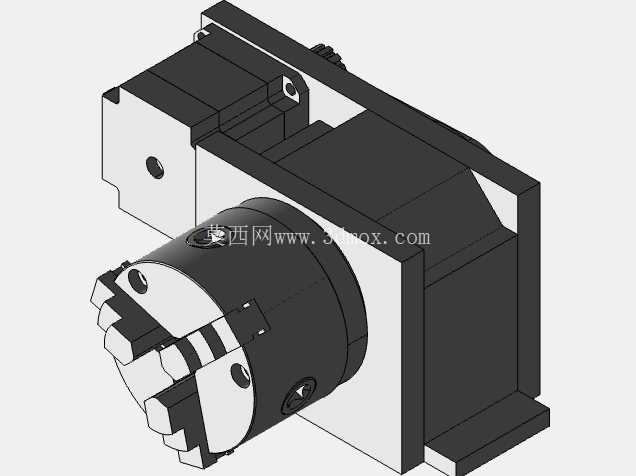

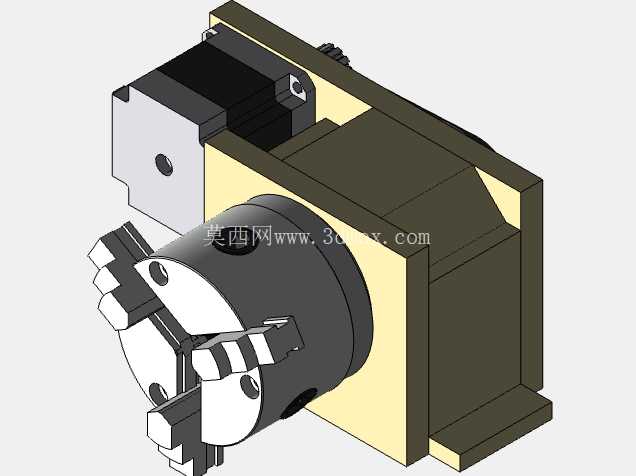

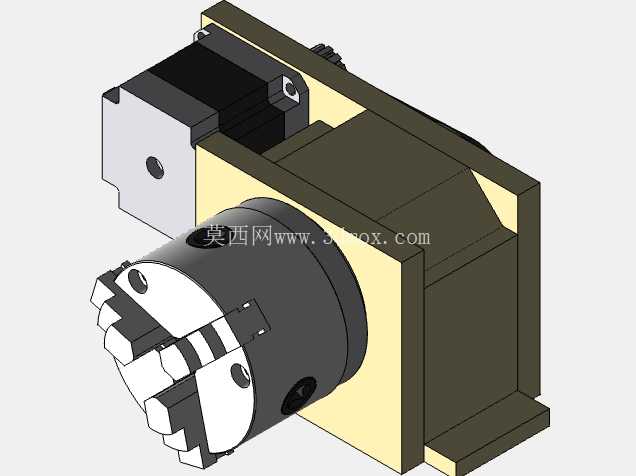

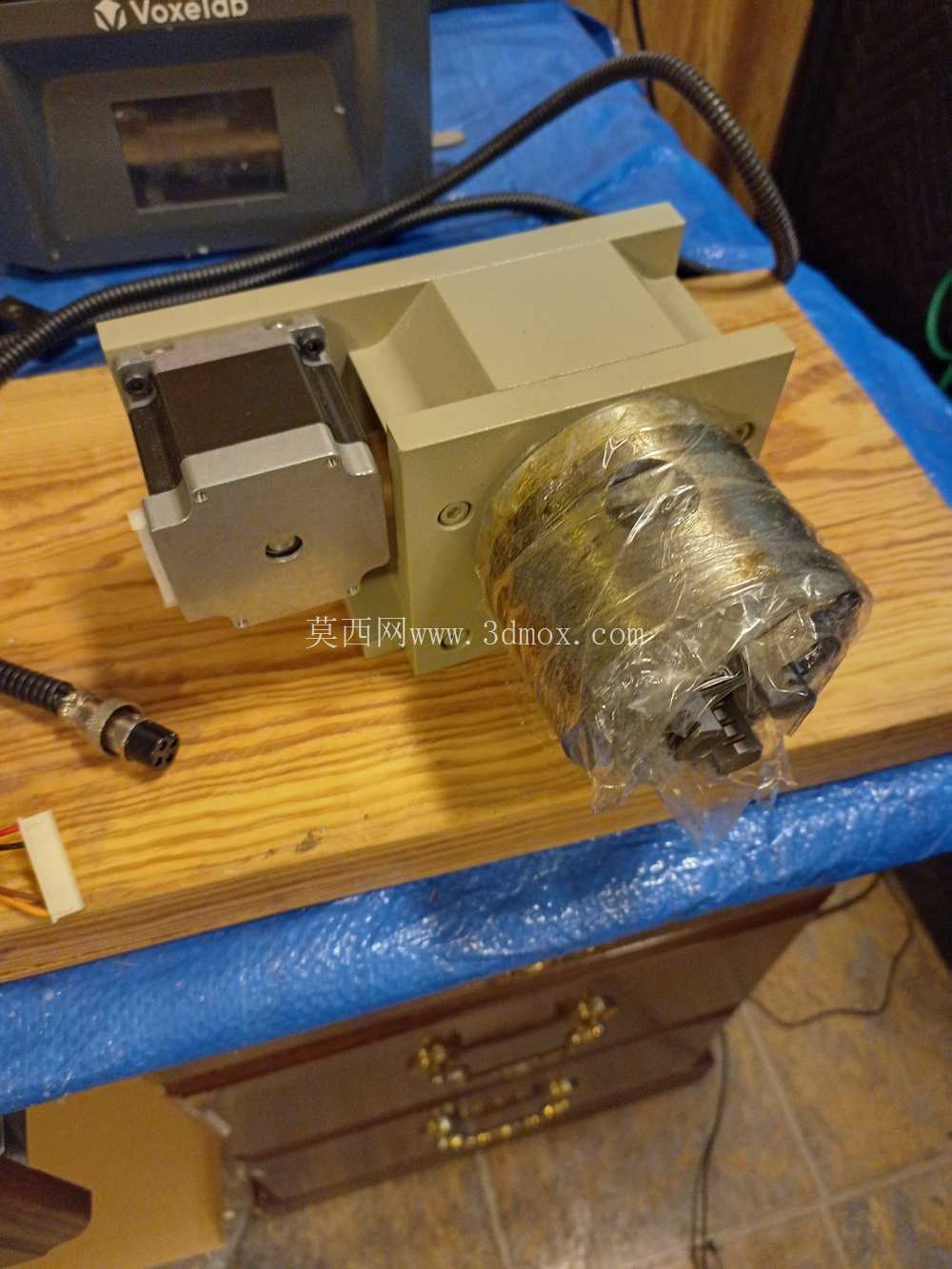

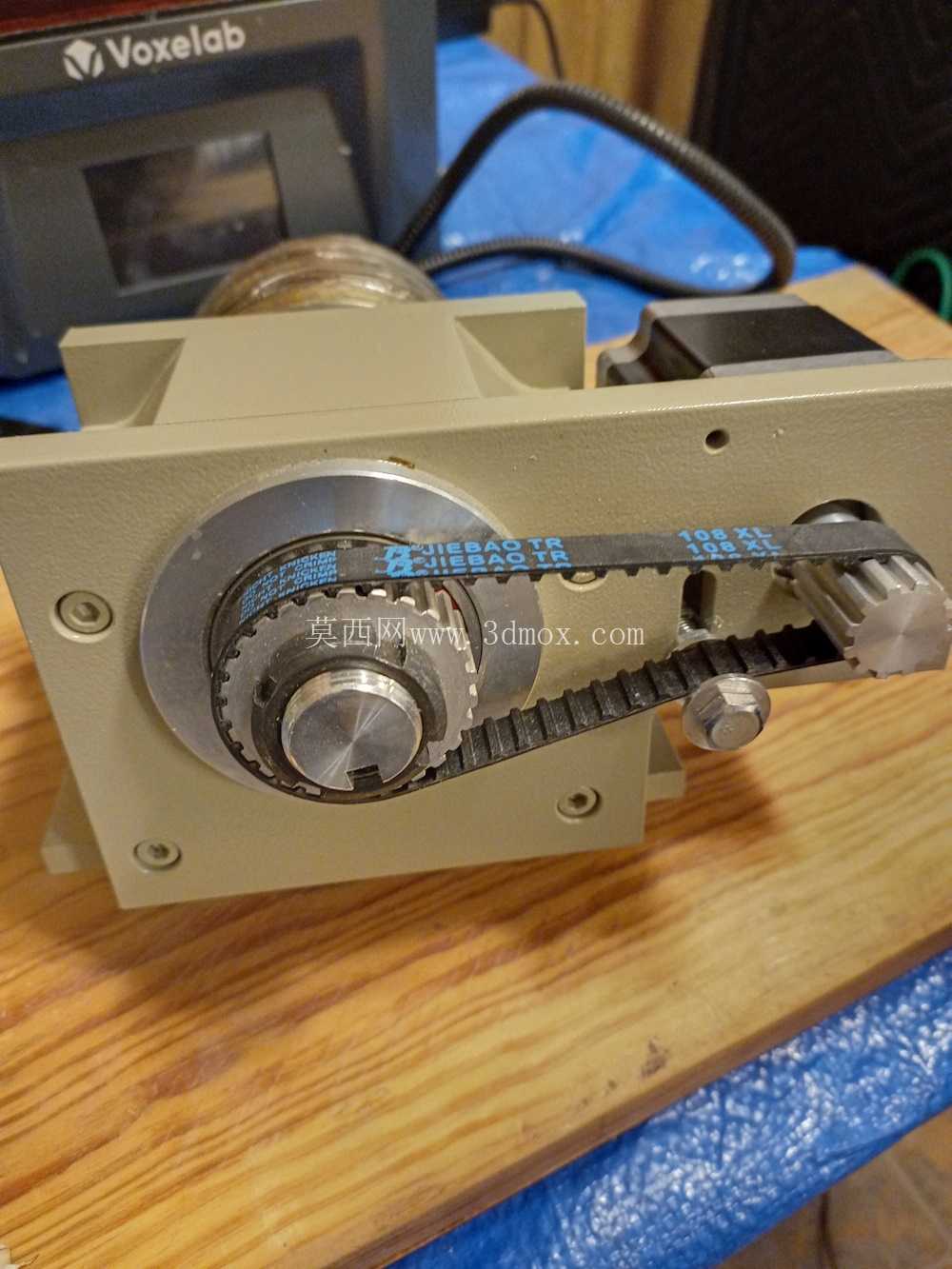

整套结构的建模完全依托实物卡尺测绘完成，建模过程中对非必要拆卸的硬连接部件做了合理简化，既保证了装配关系的准确性，也避免了冗余特征对后续装配仿真、干涉检查的干扰。从功能构成来看，整套旋转轴包含动力输入单元、传动单元、主轴装夹单元、安装基座四个核心部分：动力端适配Nema23规格步进电机，匹配小型桌面CNC的驱动系统参数，可提供150-180盎司英寸区间的扭矩输出，满足小型铝件、塑料、木材等软质及轻金属材料的回转切削负载需求；传动部分采用XL同步带轮结构，建模时参照实物同步带规格做了特征简化，保留了带轮的节圆参数、安装定位尺寸、中心距边界，可直接用于传动比校核、同步带选型计算，传动比匹配6040设备原有Z轴、XY轴的进给参数，保证多轴联动时的进给速度匹配。

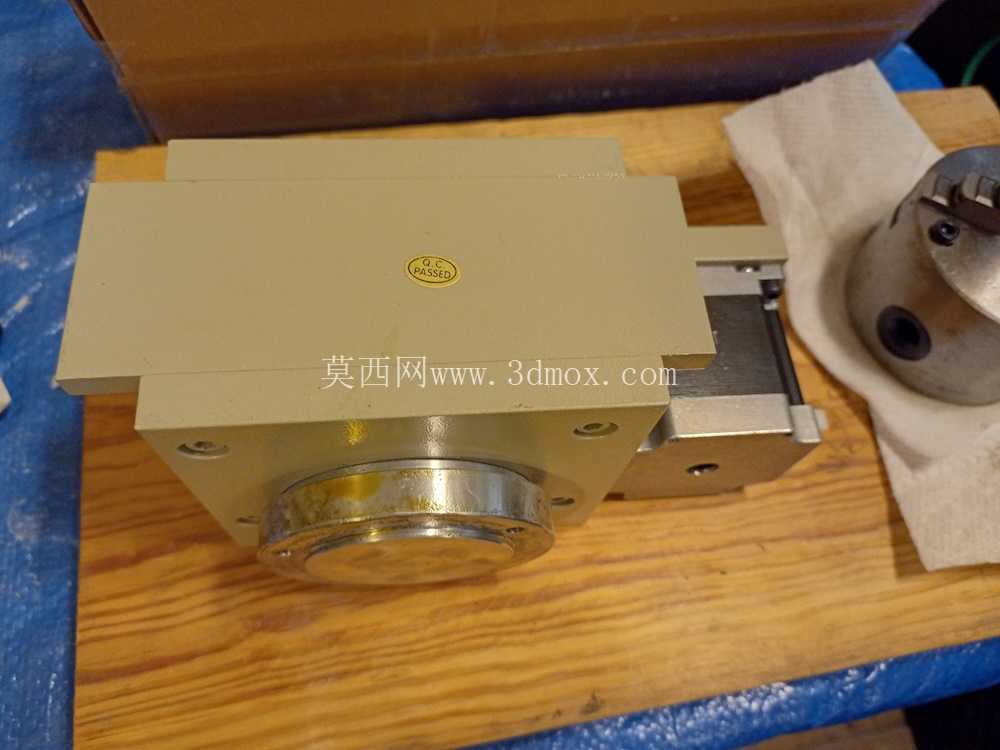

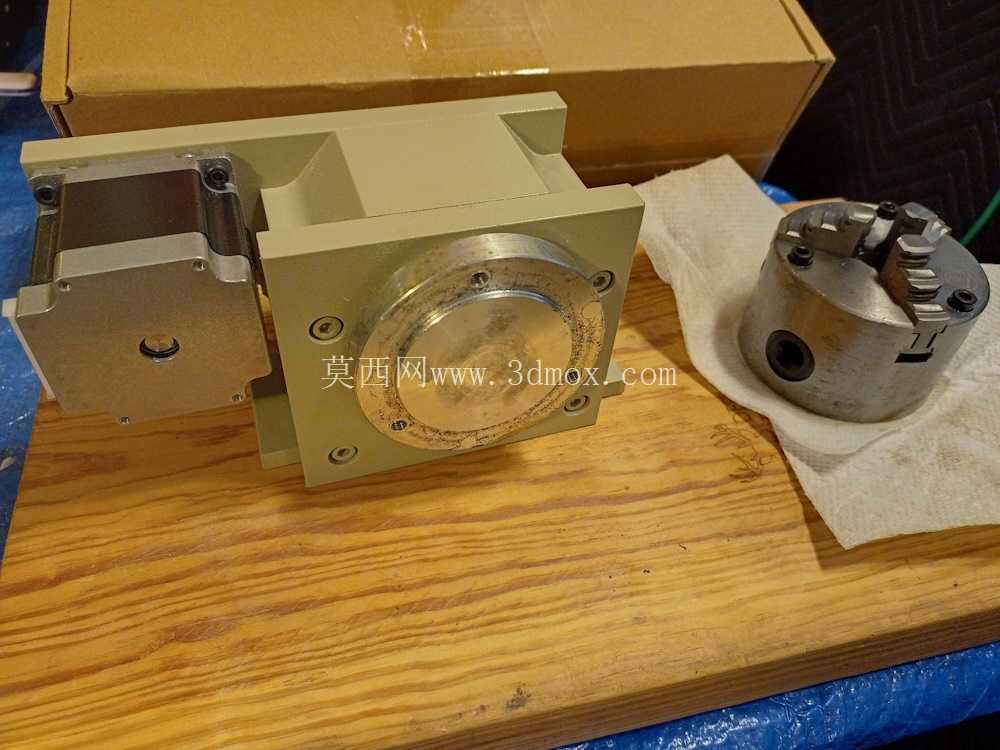

主轴装夹端采用K11-80规格三爪卡盘结构，卡盘连接法兰的安装尺寸严格参照对应规格卡盘的标准参数设计，主轴安装深度为3x M5 x10mm，节圆直径66mm，可直接适配标准规格的自定心三爪卡盘，装夹范围覆盖常规小型棒料、盘类零件，满足桌面级加工的工件尺寸需求。安装基座为一体式铣削结构，底部预留了与6040设备工作台T型槽匹配的安装孔位，安装边界尺寸完全适配6040设备的工作台行程范围，不会出现超出行程、与原有主轴结构干涉的问题；基座上集成了电机安装位、轴承座安装位、主轴支撑位，所有配合面的尺寸公差参照常规机械加工的自由公差设定，可直接用于零件加工的图纸输出。

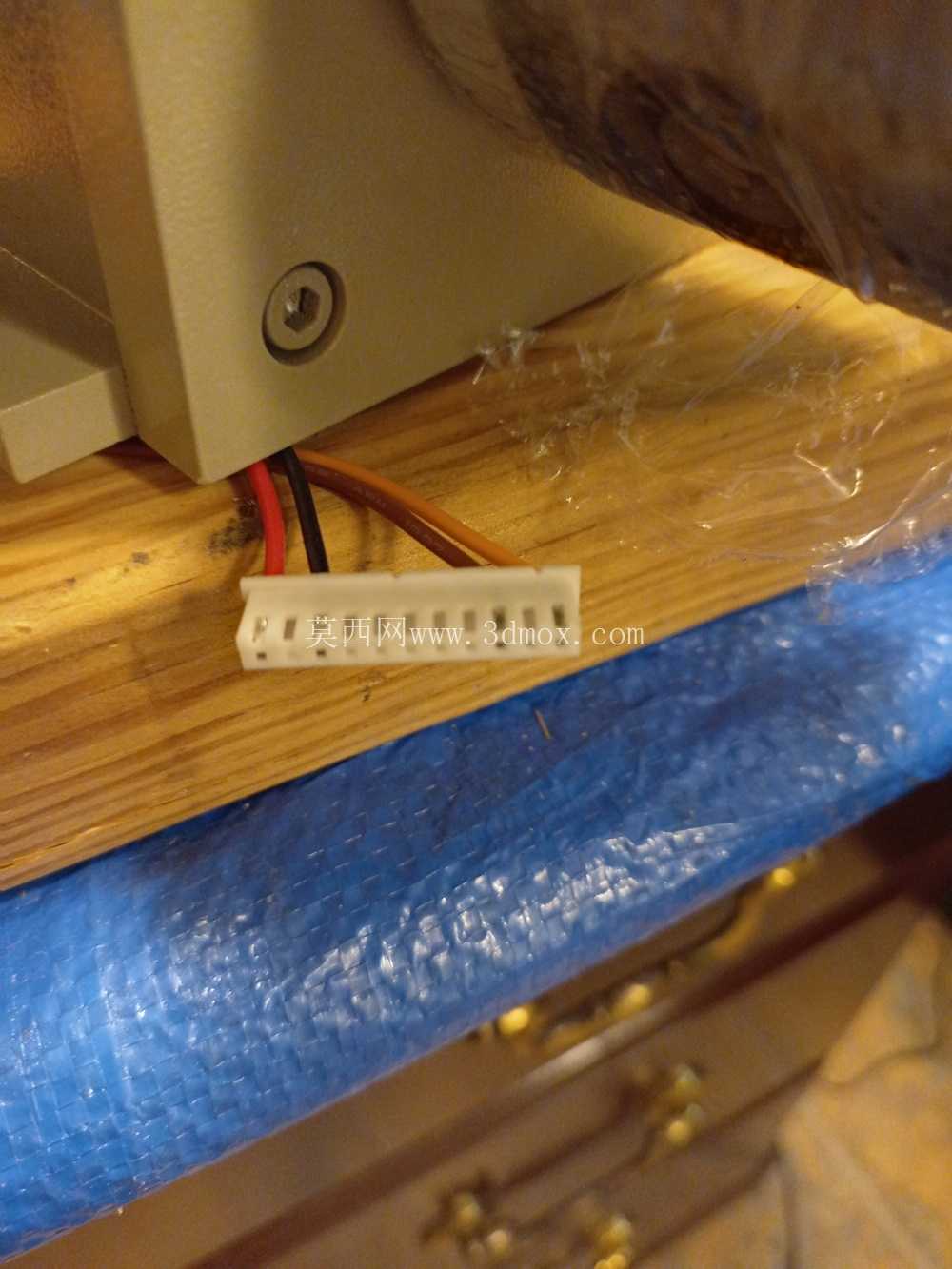

建模过程中特意保留了外部连接器的安装位置特征，方便使用者在做整机布线仿真、电气布局设计时参考，避免后续安装时出现线缆与运动部件干涉的问题。整套模型的所有配合关系均按照实物装配顺序搭建，可直接用于生成爆炸图、装配工艺说明，也可导入CAM软件做加工路径仿真，验证旋转轴与刀具的运动干涉情况。对于做小型CNC改装、第四轴加装的从业者来说，这套模型可直接作为设计参考，省去自行测绘的时间成本，也可基于现有结构做参数调整，适配不同规格的桌面级CNC设备，比如调整电机安装位适配更大扭矩的步进电机、更换卡盘连接法兰适配更大规格的卡盘、调整基座安装孔位匹配不同工作台的T型槽间距。

需要注意的是，建模时对同步带轮的齿形、轴承内部滚动体、电机内部绕组等不影响整体安装的特征做了简化，若需要做有限元受力分析、详细零件加工，可针对对应零件做特征细化；整体结构的重心位置经过测算，安装在工作台端面时不会造成工作台负载偏载过大，匹配6040设备原有的导轨负载参数，不会影响原有设备的运动精度。
