CA6140车床杠杆式联动夹紧支座结构

　　该结构件属于CA6140普通车床配套的杠杆式联动夹紧支座，在卧式车床的工件装夹工位中承担传力与定位的双重作用，实际装配于车床溜板侧方的工装安装基面，配合手动夹紧手柄、压块与锁紧销轴使用，当操作人员扳动夹紧手柄时，支座两端的铰接孔分别连接驱动拉杆与执行压臂，通过杠杆力矩放大作用将手柄输入的较小操作力转化为压块对工件的大夹紧力，避免车削加工过程中工件受切削力冲击出现位移、振动，保障轴类、盘类零件车削外圆、端面、切槽工序的装夹刚性。

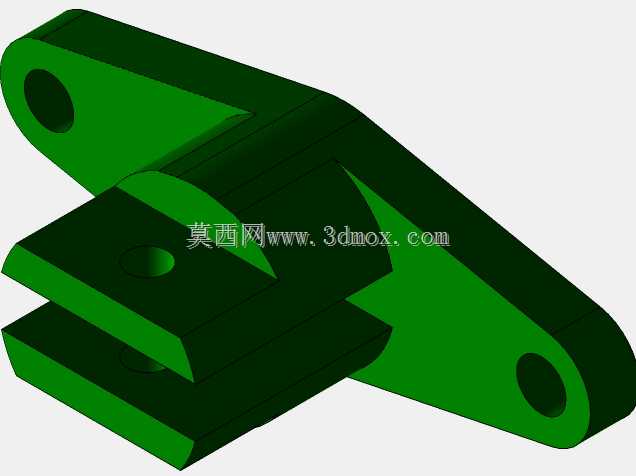

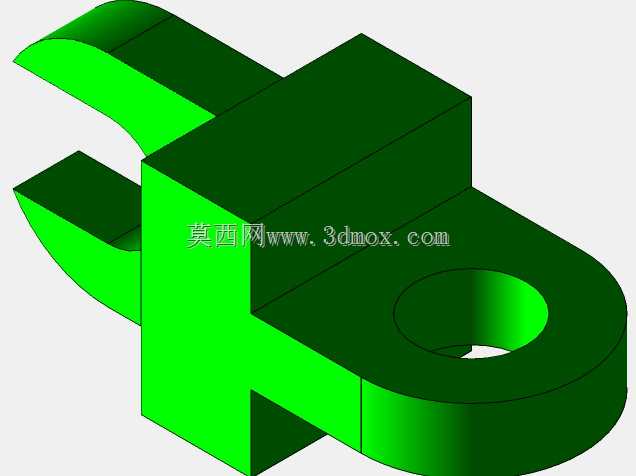

　　从结构功能拆分来看，零件主体采用变截面长臂杠杆构型，长臂两端各设置一个同轴贯通的铰接圆孔，孔位轴线与杠杆主体平面垂直，用于穿装铰接销轴，一端孔位对接车床工装的固定铰接座，作为杠杆摆动的回转支点，另一端孔位连接夹紧执行压臂的传动端，将杠杆的摆动位移转化为压臂的升降夹紧动作；杠杆中段下方设置两层平行的夹持卡槽，卡槽间距与车床工装基座的安装板厚度匹配，卡槽平面加工有定位沉孔，用于穿装锁紧螺钉，将整个杠杆支座固定在工装基座的对应安装位，避免杠杆传力过程中支座本体出现窜动。

　　设计阶段首先围绕车床装夹的力传递路径开展构型规划：杠杆的力臂长度比值根据手动夹紧的操作力要求设定，操作人员施加150N左右的手柄力时，经过杠杆力矩放大，执行端可输出超过800N的夹紧力，满足普通碳钢工件车削时的夹持力需求，同时避免力臂过长导致支座整体尺寸超出车床溜板的运动边界，防止刀架纵向进给时与工装发生运动干涉。两端铰接孔的孔径按照标准铰接销轴的配合公差设计，采用H7间隙配合，既保证销轴转动灵活，又控制铰接间隙在0.02mm以内，避免杠杆摆动过程中出现空程间隙，导致夹紧动作滞后、夹紧力不足。

　　外形尺寸方面，杠杆主体的总长度控制在180mm区间，长臂的宽度从铰接端向中段逐步加宽，中段受力最大的位置截面厚度达到22mm，向两端铰接位置逐步过渡减薄至12mm，采用变截面设计在保证结构刚性的前提下尽可能降低零件自重，减少杠杆摆动的惯性冲击。下方两层夹持卡槽的开口间距为16mm，适配CA6140车床工装基座常用的15mm厚安装钢板，卡槽的定位沉孔中心距按照车床工装基座的现有螺钉孔位匹配，无需对原有车床基座进行二次钻孔改造，可直接替换老旧磨损的夹紧支座，安装边界完全兼容CA6140车床的原有工装空间，支座装配后最高点距离安装基面的高度不超过65mm，处于车床刀架的最低运动平面下方，不会干涉车刀的纵向、横向进给行程。

　　结构细节上，杠杆长臂的上下表面均做了拔模斜度处理，适配铸造或铣削加工的工艺要求，所有棱边位置设置R3-R5的铸造圆角，避免应力集中，在杠杆反复承受交变夹紧力的工况下，杜绝圆角位置出现疲劳裂纹。中段夹持卡槽的贴合面要求平面度公差不超过0.05mm，保证支座与安装基座贴合紧密，锁紧螺钉受力均匀，不会出现局部翘曲。铰接孔的端面加工有沉台，用于容纳铰接销轴的轴肩，限制销轴的轴向窜动，无需额外加装轴向定位卡环，简化装配流程。

　　实际使用场景中，这类夹紧支座多用于中小批量零件的车床快速装夹工装，相比传统的螺栓压板装夹方式，杠杆联动结构可以实现单次手柄动作完成工件的夹紧与松开，装夹耗时缩短60%以上，尤其适合定型产品的批量车削加工。零件建模过程中优先完成铰接孔、卡槽定位面等配合特征的参数化搭建，将力臂长度、孔位中心距、卡槽厚度等关键尺寸设置为可调整参数，后续针对不同规格车床的工装适配时，仅需修改对应参数即可快速衍生出不同载荷等级的杠杆支座系列，无需重新从零搭建模型，也方便后续工程人员开展受力仿真时，直接调整参数验证不同力臂比值下的结构变形量，优化截面厚度分布，在刚性与重量之间取得最优平衡。
