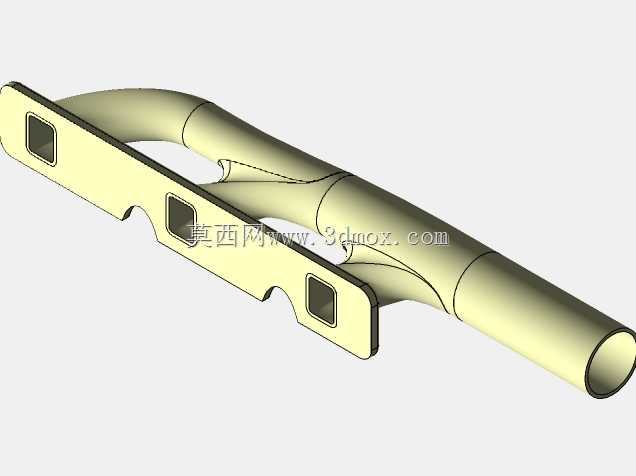

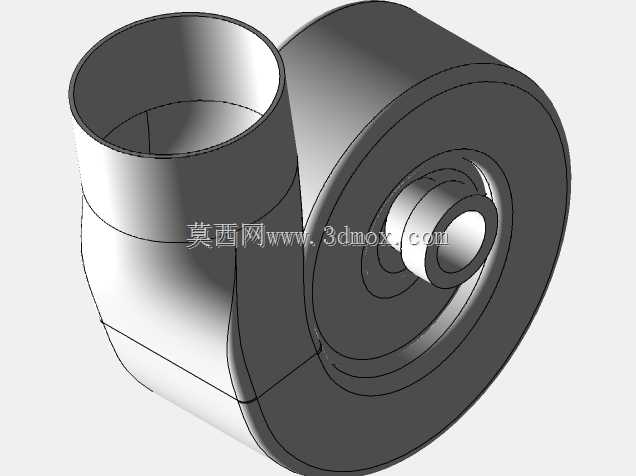

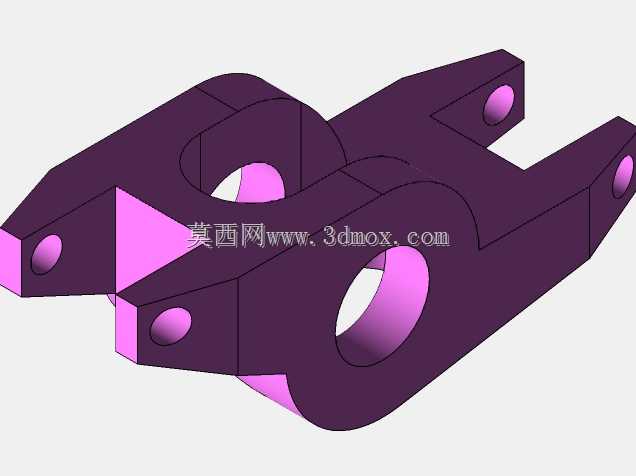

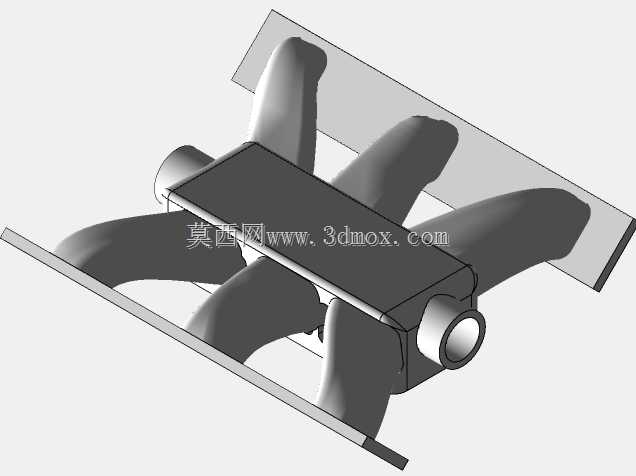

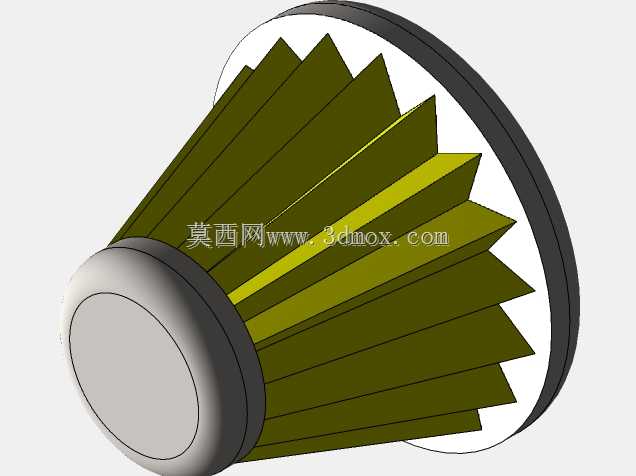

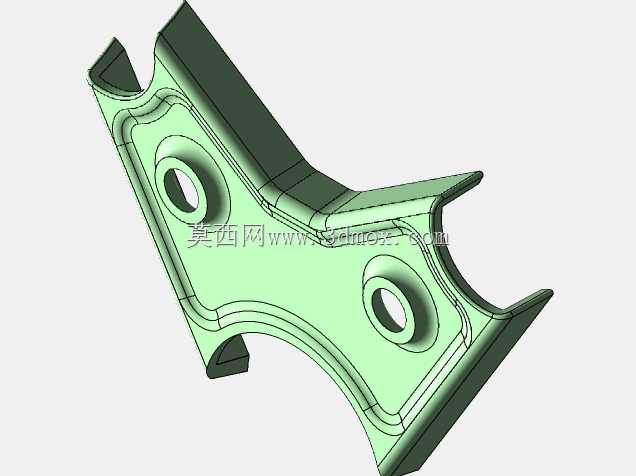

汽车发动机活塞连杆组件装配实训结构

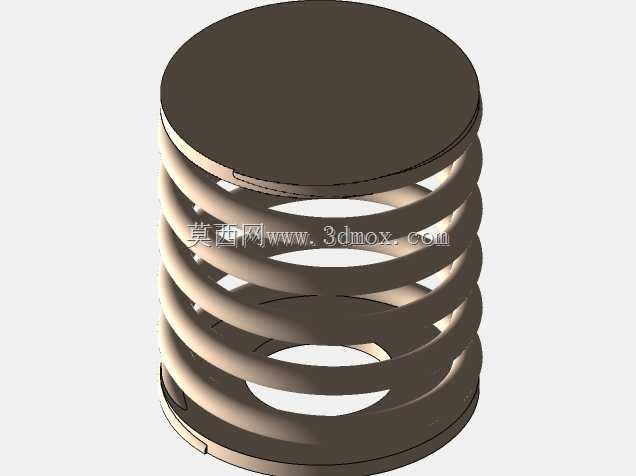

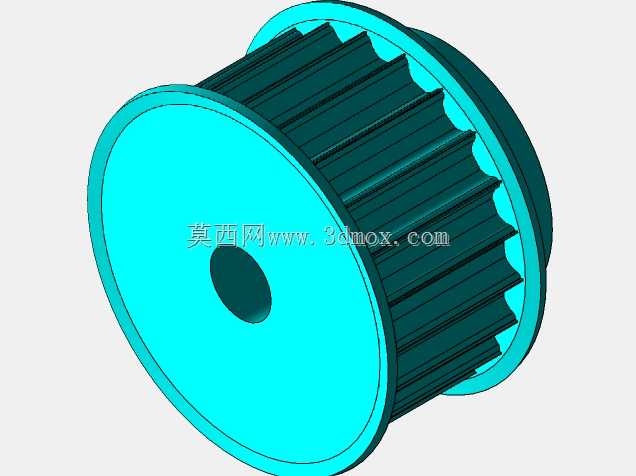

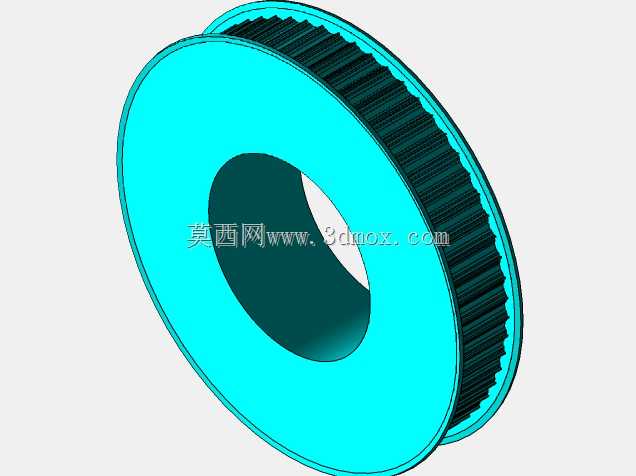

　　这套三维结构围绕汽车发动机内部最核心的运动转换单元展开，主体包含活塞与连杆两大零件，二者通过活塞销形成铰接关系，是把燃烧室内燃气压力转化为曲轴旋转扭矩的关键传力部件。从实际装车场景看，该组件工作在高温、高压、高频往复的气缸内部，活塞顶面直接承受混合气燃烧后的冲击载荷，裙部在缸套内沿轴向高速滑动，连杆则随活塞做往复运动的同时，绕曲轴销端完成摆动，整套机构的运动配合精度直接决定发动机的压缩比稳定性、运转平顺性与机械效率。

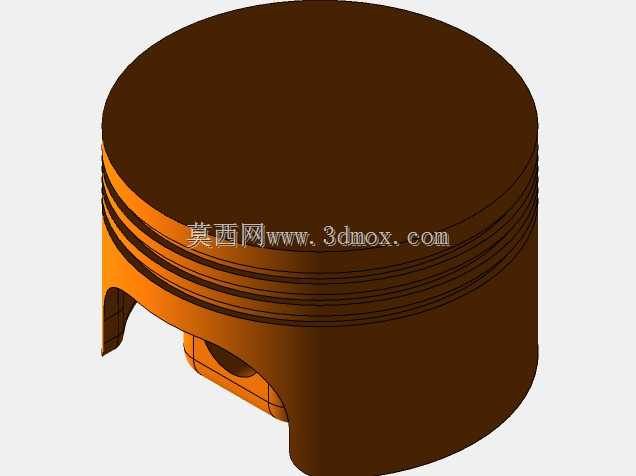

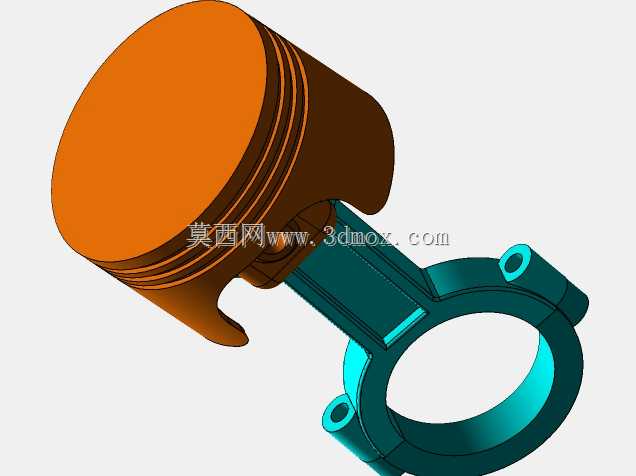

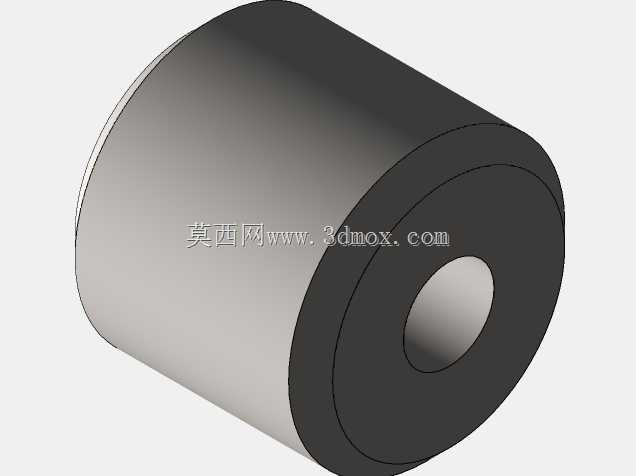

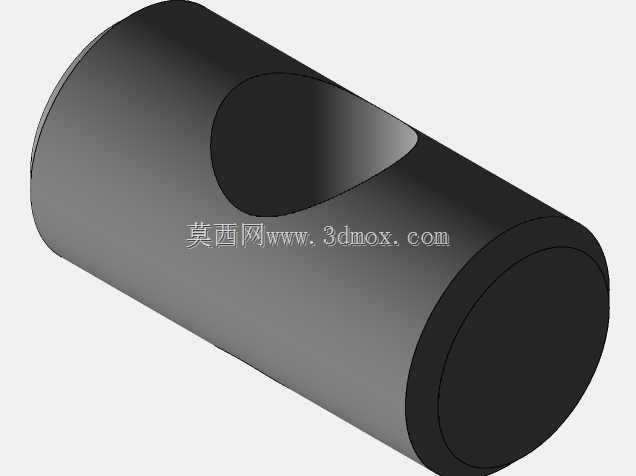

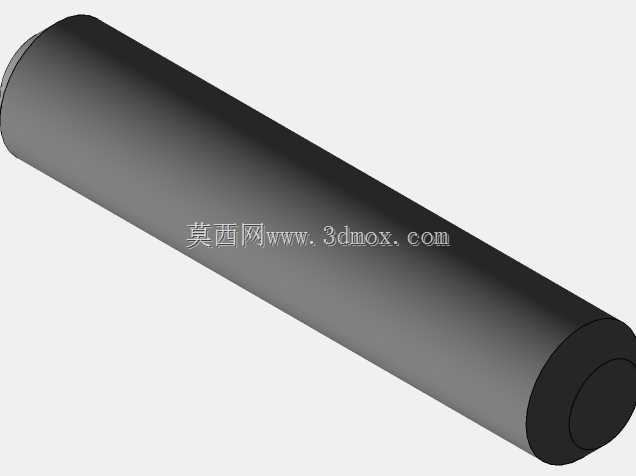

　　建模过程中先按气缸内径确定活塞的外圆轮廓，顶部采用封闭承压端面，侧壁预留多道环槽位置，用于后续装配气环与油环；环槽的轴向宽度、槽底直径以及槽间间距都要和活塞环规格匹配，避免工作中出现卡滞或密封失效。活塞内部销座区域需要承受活塞销传递的集中载荷，因此销孔与连杆小头的同轴度、销座到裙部的过渡壁厚都应重点校核，模型中保留了销孔贯通结构，便于装配时检查连杆小头的插入空间和轴向限位关系。

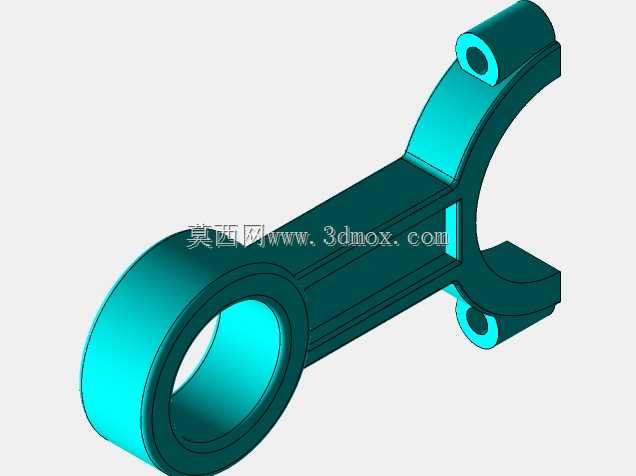

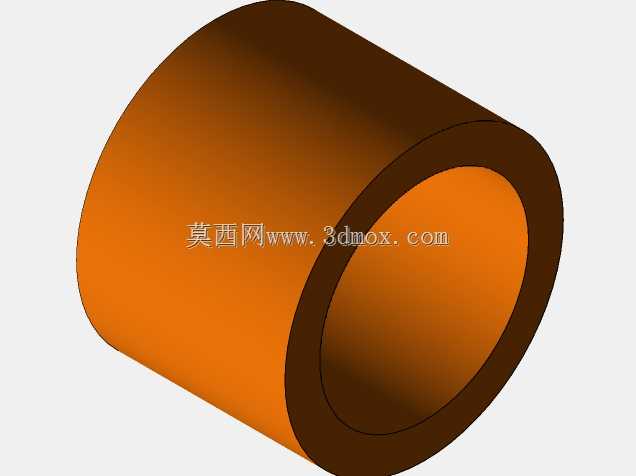

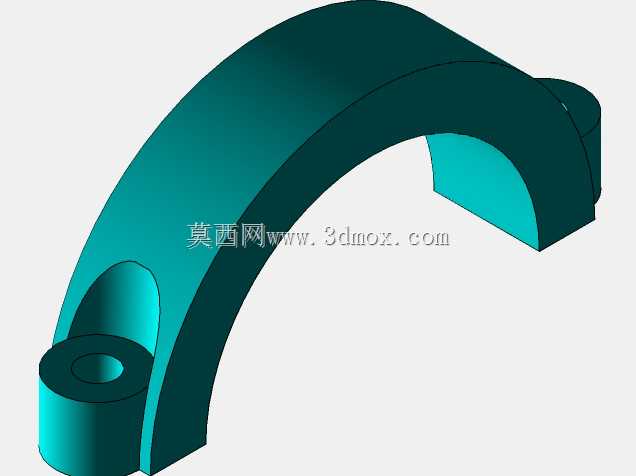

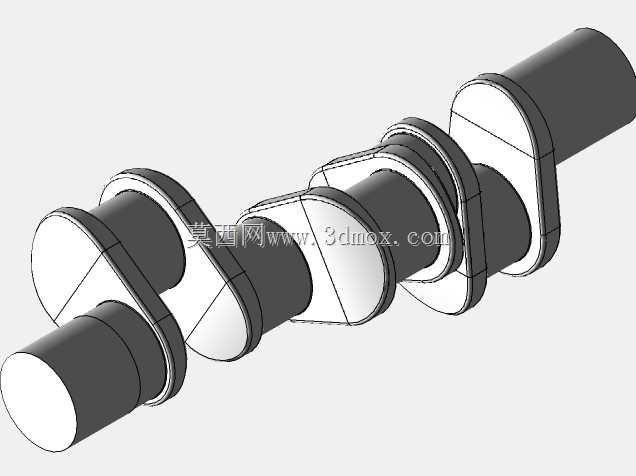

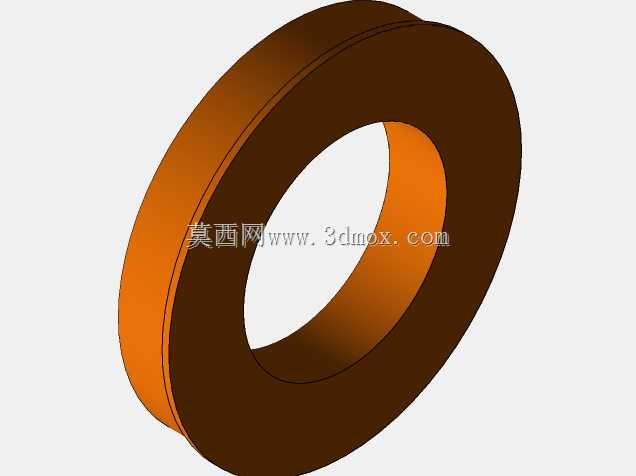

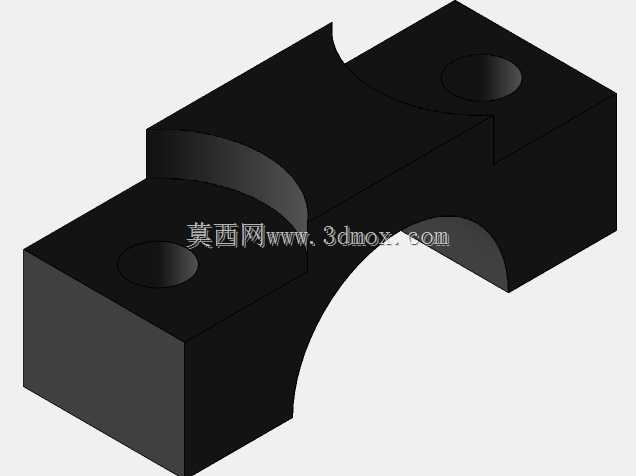

　　连杆部分采用小头、杆身、大头三段式结构。小头用于穿入活塞销，内部通常布置衬套；杆身截面在轻量化与抗弯刚度之间取平衡，外形随载荷方向逐渐过渡；大头为剖分式或整体环形结构，用于包覆曲轴连杆轴颈，端侧设置螺栓连接凸台与定位孔，保证轴瓦压紧后不错位。大头孔中心线与小头孔中心线之间的距离决定发动机冲程相关几何关系，设计时不能只看外观，还要结合曲轴半径、气缸体高度和活塞在上止点、下止点的位置共同校核。

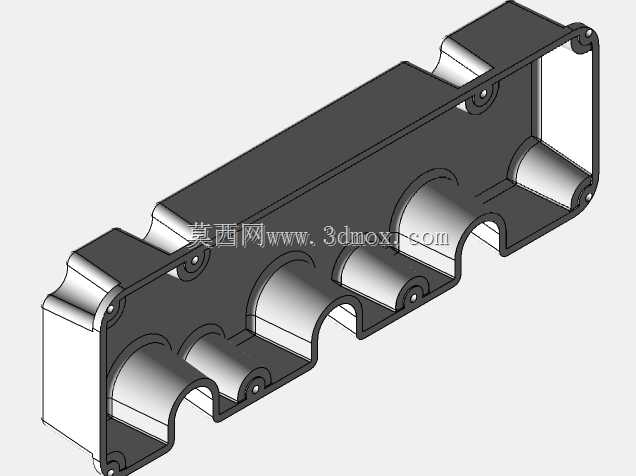

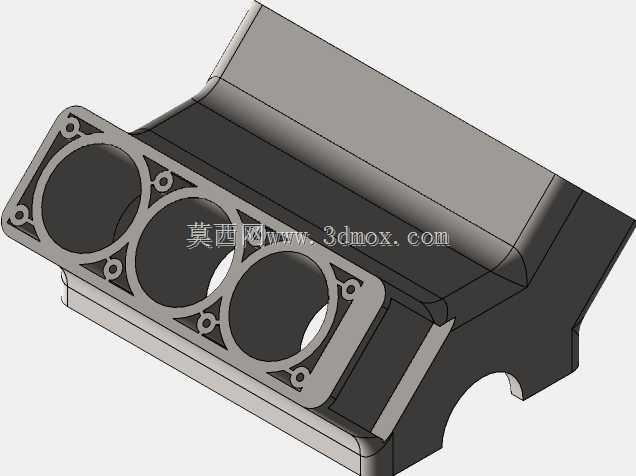

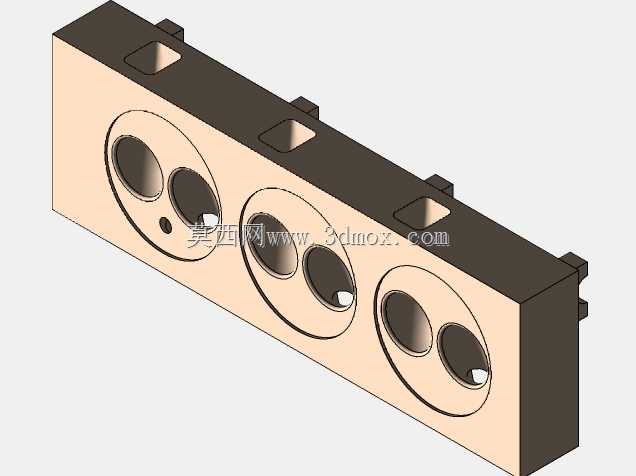

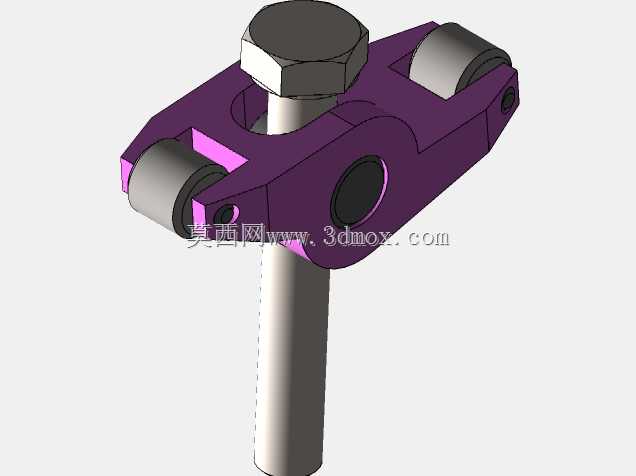

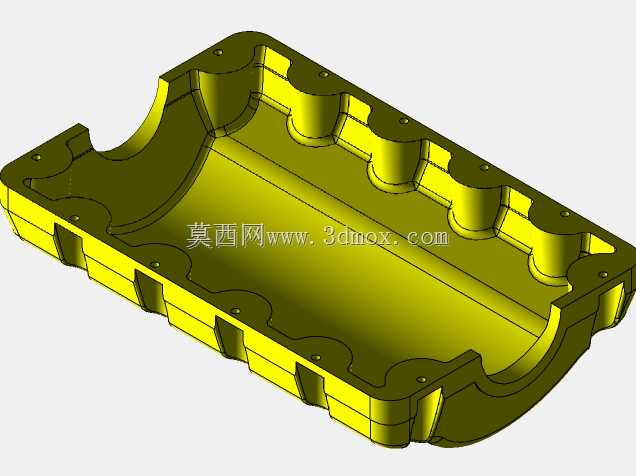

　　装配边界方面，活塞外圆必须与气缸套保持设计间隙，活塞在上止点时不能与气门、缸盖燃烧室发生干涉，在下止点时连杆大头也不能碰撞缸体下部或曲轴平衡块。连杆摆动过程中，杆身与缸体侧壁、曲轴箱加强筋之间都要留出运动包络空间；大头螺栓拧紧后，螺栓头部、螺母外缘同样需要纳入旋转和摆动检查。若用于教学装配，还可依次验证活塞环装入环槽、活塞销穿过销座、连杆轴瓦定位、大头盖合装等步骤，使初学者理解零件之间不是简单堆叠，而是通过尺寸链、配合面和运动约束共同工作。

　　结构分析时应关注活塞受热膨胀后的裙部变形、连杆受拉压交变载荷后的屈曲趋势，以及大小头孔在高速运转中的润滑条件。油孔、倒角、卸载槽和过渡圆角虽然在外观上不显眼，却对减少应力集中、改善润滑油路、避免装配划伤有实际意义。通过该组件的三维建模与装配练习，可以较完整地掌握发动机核心运动件的几何关系、配合要求和干涉检查思路。
