双叶航空螺旋桨结构造型设计

　　这套螺旋桨结构面向小型低空动力装置的推进需求，常见于轻型固定翼飞行器、小型无人验证机、航试验平台以及低速风洞教学演示场景。桨体作为动力输出端的直接做功部件，需要把旋转轴传递的扭矩持续转化为轴向推力，因此整个造型不能只追求外观流畅，还要兼顾桨叶不同半径位置的线速度差异、迎角分配以及根部载荷传递。

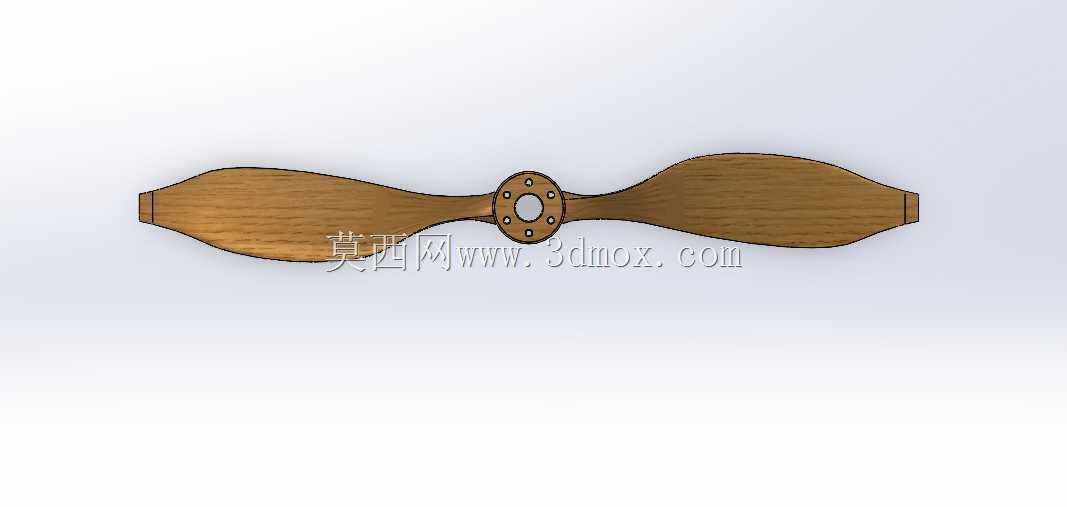

　　从结构布置看，模型采用双叶对称布局，两片桨叶围绕中心轮毂呈180度分布。双叶方案的优势在于动平衡校正相对直接，旋转时质量分布清晰，适合小功率动力单元进行基础推进验证。桨叶从根部到尖部呈现连续扭转形态，越靠近轮毂，桨叶剖面的安装角越大；越靠近叶尖，剖面角逐渐收小。这种变化不是随意的曲面过渡，而是为了补偿不同半径处圆周线速度的差异：根部线速度低，需要较大迎角获得足够推力分量；尖部线速度高，若仍保持大角度，容易造成局部迎角过大、阻力激增甚至失速。沿展向逐步降低桨距，可以让各剖面在工作转速下处于更协调的气动状态。

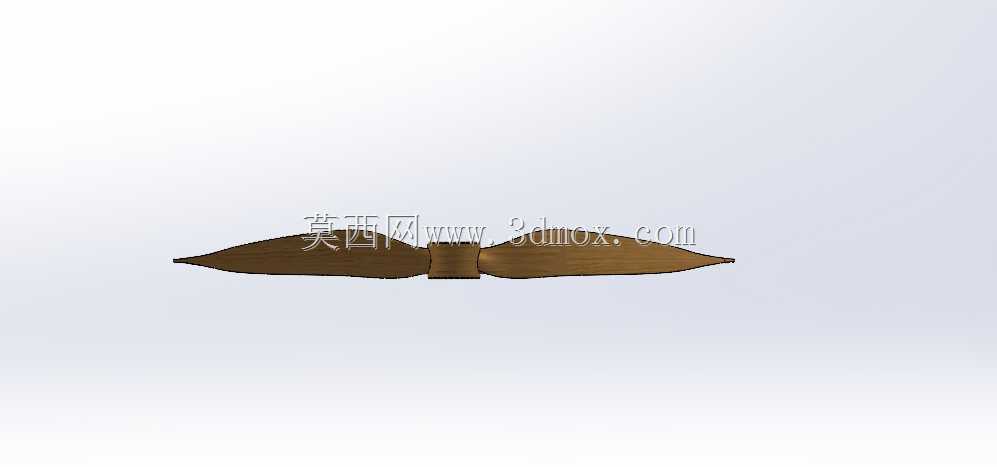

　　桨叶外形采用宽叶身、圆滑收尖的处理方式。前缘保持连续光顺，后缘沿展向逐渐变薄，叶尖区域做收窄过渡，能够减少尖端涡流带来的能量损失。叶身曲面在建模时需要同时控制翼型剖面、扭转角和展向放样关系，若仅用单一截面拉伸或简单扫掠，很难表达桨叶从厚根部到薄尖部的载荷变化。根部区域厚度较大，是因为该位置承受弯矩、扭矩和离心拉力的复合作用，截面需要保留足够结构深度；向外延伸后，叶身厚度逐步降低，以减小不必要的旋转惯量和气动阻力。

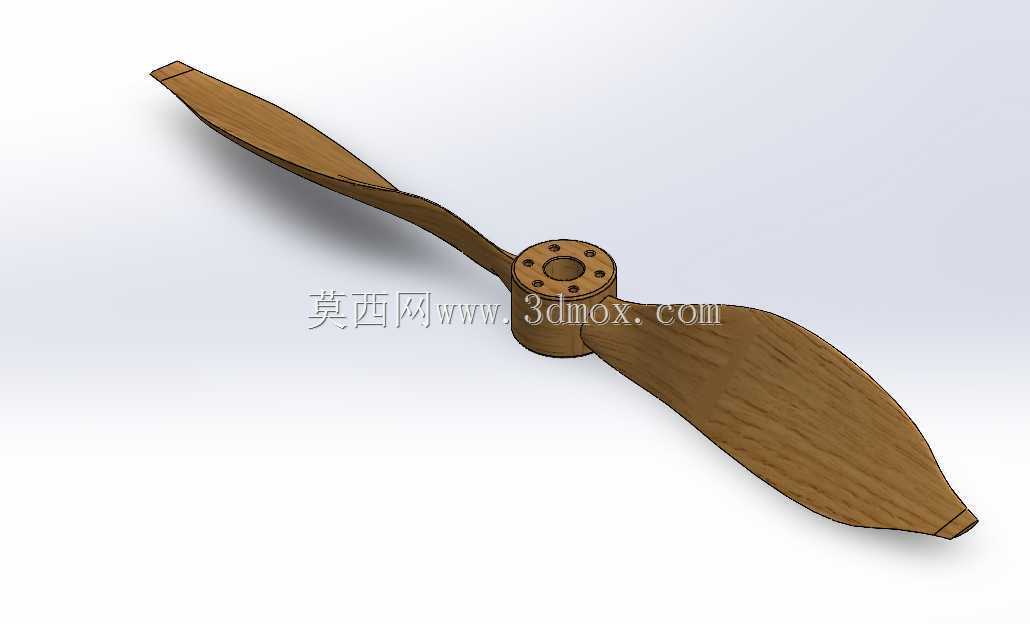

　　中心轮毂是螺旋桨与动力轴连接的关键边界。模型中部设置了带多孔位的圆形安装法兰，孔位围绕轴线均匀分布，用于通过紧固件将桨毂固定在发动机输出盘或电机转接盘上。法兰端面需要与旋转轴线保持垂直，孔位分布圆、孔径和端面平整度都会影响装配后的跳动量。轮毂下方的圆柱段形成轴向定位区域，可与转接座或轴套配合，限制桨体在径向的偏移。实际安装时，桨毂支撑面、紧固件预紧力和垫片接触面积都要纳入校核，否则高速旋转下容易出现松动、偏摆或局部压痕。

　　在安装边界方面，螺旋桨属于旋转外径较大的部件，叶尖扫掠范围必须与机身、支架、护罩或地面保持安全间隙。选型时不能只看中心孔位是否匹配，还要核对桨叶展开后的总直径、桨叶宽度、桨毂厚度以及紧固件沉入空间。若用于飞行器，桨尖与机体结构之间的间隙还要考虑振动变形和起降姿态变化；若用于台架试验，则应在桨盘平面外侧设置防护，避免叶尖意外碰擦。旋转方向也需要在结构设计阶段明确，因为桨叶扭转方向与正反转推力直接相关，装反后虽然仍可能转动，但推进效率会明显下降，振动和噪声也会增大。

　　建模过程中，中心轴线、桨毂安装面和两片桨叶的质量对称关系应作为核心基准。桨叶曲面完成后，需要检查叶身是否存在褶皱、截面突变或法向不连续，这些问题在视觉上可能不明显，但在后续流体分析、3D打印或模具加工中会放大。轮毂上的连接孔应保证位置度一致，孔边与桨叶根部之间保留合理实体厚度，避免应力集中在开孔区域。若用于真实载荷场景，还应在根部圆角、法兰厚度和紧固件孔周进行加强处理；若仅用于外观展示或教学装配，则可保留较轻的薄壁形态，但仍需保证旋转部件的几何对称性。

　　从功能特性上看，该螺旋桨结构把气动外形、动力连接和旋转安全边界集中在一个部件中。桨叶负责产生推力，轮毂负责传递扭矩和轴向拉力，安装法兰负责定位与锁紧，三者之间的过渡区域决定了长期运行可靠性。设计时需要在推力效率、结构强度、转动惯量和加工可行性之间取得平衡：过大的桨叶直径可提高低速推力，但会增加扭矩需求和叶尖线速度；过厚的根部有利于强度，却会增加重量和阻力；孔位过多虽能提高连接冗余，也会削弱法兰截面。通过三维模型可以提前检查桨距变化、叶身干涉、安装空间和装配关系，为后续气动仿真、样件制作与动力匹配提供明确的结构基础。
