轨道车辆走行部转向架结构设计

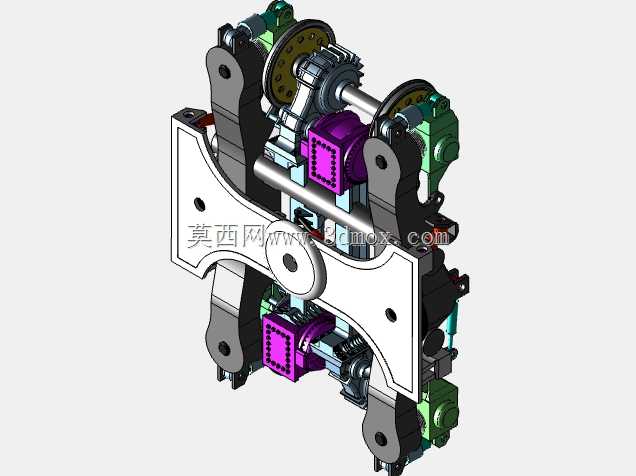

　　在轨道交通装备的走行系统中，转向架是承载整车重量、传递牵引制动力、引导车辆沿轨道行进同时缓冲线路不平顺冲击的核心部件，其结构合理性直接决定车辆运行的平稳性、安全性与可维护性。本次呈现的转向架结构，覆盖了从构架主体到轮对轴箱、一系悬挂定位、传动单元、基础制动安装位的完整装配关系，可作为轨道车辆走行部结构认知、方案推演、装配干涉检查的三维参考载体。从实际应用场景来看，这类转向架结构适配于干线轨道车辆的走行需求，需要在不同曲线半径的线路上完成转向动作，同时将车体传来的垂向、横向、纵向载荷通过构架传递到轮对，最终作用于钢轨，还要将牵引电机输出的扭矩通过传动机构传递到轮对，驱动车辆行进，在制动工况下，基础制动装置产生的制动力也会通过构架传递到车体，实现车辆减速或停车。

　　从设计思路层面，该结构优先保证构架的刚度与强度匹配，作为整个转向架的安装基体，构架采用焊接箱型梁结构的设计逻辑，各安装座的位置精度直接决定后续部件的装配公差，轴箱定位装置采用了适配重载运行的定位结构，能够在保证轮对灵活转动的同时，限制轮对相对于构架的不必要横移与偏转，抑制蛇行运动带来的运行失稳风险。一系悬挂的布置位置匹配轴箱与构架的连接点，能够在车辆通过轨道接头、道岔等不平顺区段时，吸收高频振动，避免振动直接传递到构架与车体，提升乘坐舒适度同时降低部件疲劳损伤风险。传动组件的布置充分考虑了与轮对的同轴度要求，齿轮箱的安装位预留了足够的检修空间，日常维护时无需拆解整个构架即可完成齿轮油更换、齿轮啮合间隙检查等操作。

　　安装边界方面，该转向架的轨距适配符合国内干线轨道的标准轨距要求，轮对内侧距、轮背距等关键尺寸满足线路运行的限界要求，构架上的空气弹簧安装座（二系悬挂接口）的中心距与车体底架的安装接口匹配，能够直接与车体落装对位，牵引拉杆的安装座位置经过校核，保证牵引点高度在合理范围内，降低车辆启动、制动时的点头效应。基础制动单元的安装位布置在构架侧梁的对应位置，制动闸片与轮对制动盘的间隙调整空间预留充足，避免运行过程中出现闸片偏磨、制动卡滞的问题。横向止挡的位置设置在构架与车体的对应位置，当车辆通过小半径曲线出现较大横向位移时，止挡能够限制车体与构架的相对横移量，避免超出悬挂行程导致部件磕碰。从结构细节来看，轮对部分包含车轴、车轮以及相关的传动配合面，车轮的踏面外形采用磨耗型踏面设计，能够降低轮轨接触应力，减少曲线通过时的轮缘磨耗，延长车轮镟修周期。轴箱轴承的安装位采用过盈配合的设计逻辑，配合面的公差选择满足重载交变载荷下的疲劳强度要求，避免长期运行出现轴承内圈蠕滑问题。齿轮传动部分的大小齿轮啮合位置经过合理布置，传动比匹配车辆的最高运行速度与牵引电机的额定转速区间，保证牵引工况下电机工作在高效区间，同时齿轮箱的密封结构设计能够避免运行过程中润滑油泄漏，防止油污污染轨面与制动部件。

　　整个装配结构中，各部件的连接螺栓规格、预紧力矩要求都有对应的设计逻辑，关键承载位置的螺栓采用防松结构，适应长期振动工况下的连接可靠性，避免出现螺栓松动脱落的安全隐患。在三维建模过程中，各部件的装配约束完全按照实际工程中的装配关系设置，转动部件保留了合理的运动自由度，可用于模拟转向架通过曲线时的轮对偏转、悬挂压缩等运动状态，检查运动过程中是否存在部件干涉，比如一系弹簧在最大压缩行程时是否会与相邻的轴箱、构架部件发生磕碰，传动齿轮箱在最大横移位置时是否会与构架侧梁产生干涉，制动单元在制动动作过程中是否会与轮对、悬挂部件产生运动冲突。这类三维结构对于刚接触轨道车辆走行部设计的工程师而言，能够直观理解各部件的空间位置关系，避免二维图纸识图过程中出现的空间位置误解，在进行新的转向架方案设计时，也可参考该结构的布置逻辑，根据具体的轴重、速度等级、线路条件调整各部件的参数与安装位置，缩短方案设计的周期，减少初始方案中的布置性错误。
