气动双足式壁面攀爬作业装置结构

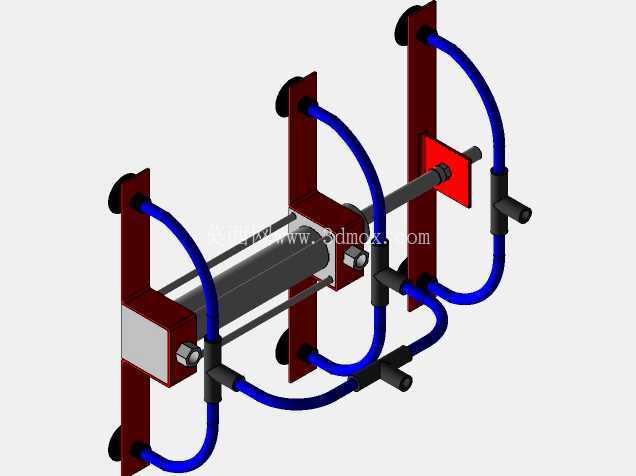

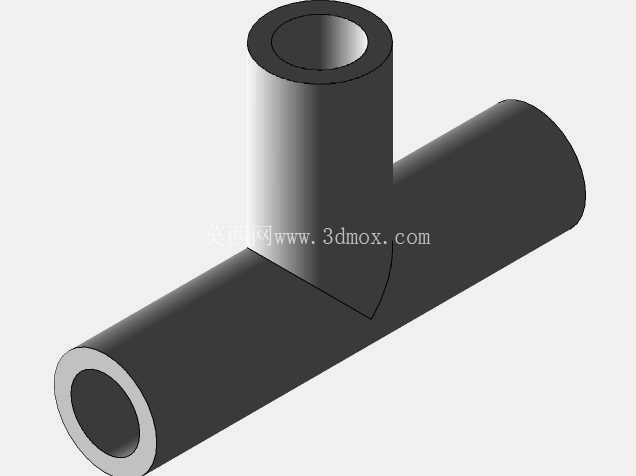

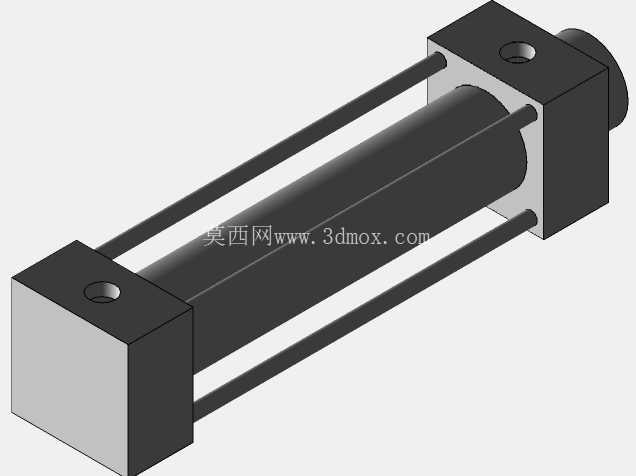

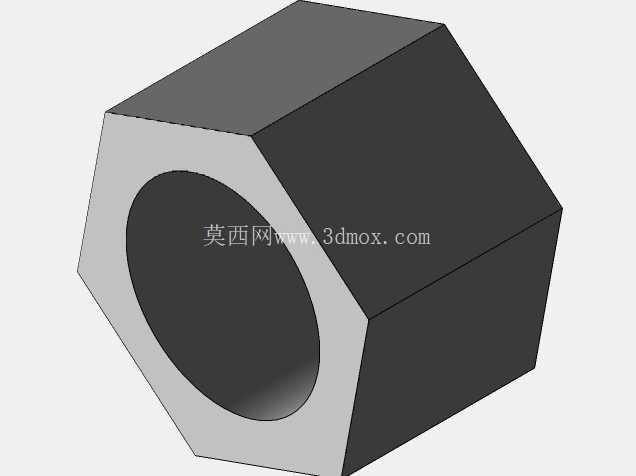

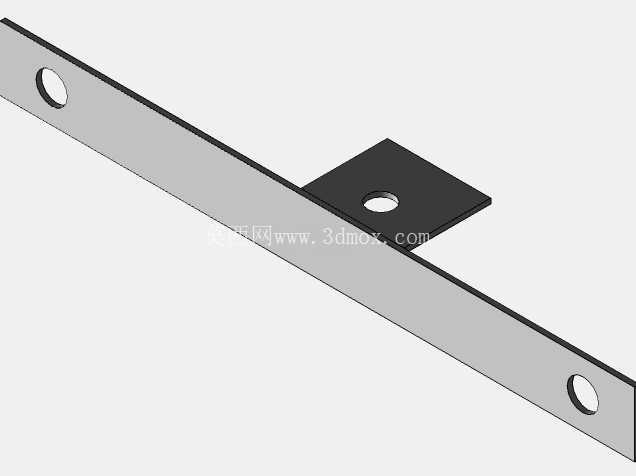

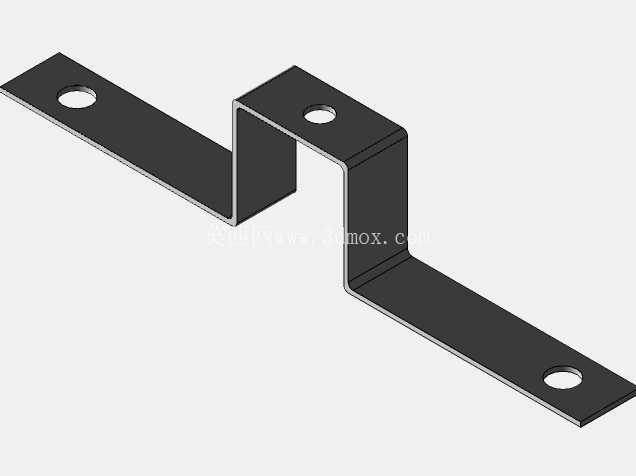

　　整套装置采用纯气动驱动逻辑，核心执行元件为中部的双作用直线气缸，作为两组吸附足交替移动的动力源，气缸两端分别连接两组对称布置的吸附足支架，每组支架上集成两个真空吸盘，通过气路切换实现单组吸盘吸附固定、另一组吸盘随气缸伸缩完成步进移动的循环动作，气路全部采用硬质气动接头搭配蓝色PU气管布设，管路沿支架内侧走线，避免移动过程中管路与壁面发生剐蹭磨损。设计阶段优先考虑了吸附可靠性与移动稳定性的平衡，每组吸附支架采用立式矩形型钢作为承载主体，吸盘通过铰接接头与支架连接，可自适应±5°的壁面倾角偏差，保证吸盘与壁面完全贴合，不会出现局部漏气导致吸附力不足的问题；两组支架之间除了主驱动气缸外，还布设了两根平行导向光轴，避免气缸伸缩过程中支架出现旋转偏移，保证移动轨迹始终沿直线方向，导向轴与支架之间采用自润滑铜套配合，无需额外加注润滑脂即可长期在户外粉尘环境下工作。这款壁面攀爬装置主要面向垂直壁面、大倾角立面的巡检、维护类作业场景，可替代人工完成高层建筑外墙检测、大型储罐壁面探伤、船舶外板除锈作业前期的载体搭载工作，解决传统高空作业吊篮布设范围受限、人工攀爬风险高的痛点，尤其适合曲面过渡、存在局部凸起的工业壁面作业环境，相比轮式吸附攀爬结构，双足步进的移动方式对壁面平整度的容忍度更高，跨越10mm以内的焊缝、拼接台阶时不会出现吸附失效的问题。

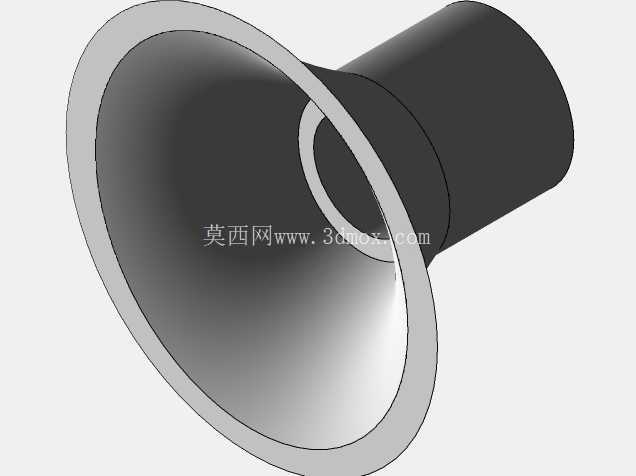

　　从安装边界来看，整套装置收拢状态下的横向宽度为220mm，纵向总高度为380mm，单组吸附足的纵向间距可通过气缸行程调节，最大步进距离为150mm，吸盘采用直径50mm的丁腈橡胶真空吸盘，单吸盘在光滑金属壁面的额定吸附力为80N，四盘同时吸附时可承载不超过3kg的作业载荷，足够搭载小型检测摄像头、涂层测厚仪等轻量化作业工具；气路接口统一设置在装置中部的阀组安装位，外接气源压力要求为0.4-0.6MPa，适配工业现场常规的压缩空气气源，无需额外配置高压气源系统。

　　结构设计上做了多处轻量化处理，支架部分采用6061铝合金型材加工，在保证结构刚性的前提下降低整体自重，所有外露金属件都做了阳极氧化处理，可适应户外高湿、轻度腐蚀的作业环境，气管排布预留了足够的弯曲余量，不会在支架移动时出现管路弯折堵气的问题；装置的重心被控制在两组吸盘的中心连线位置，攀爬过程中不会出现偏载导致的吸盘单侧受力过大问题，即使在90°垂直壁面上停留，也能保证吸附力均匀分布在四个吸盘上。

　　实际作业过程中，装置的移动节奏可通过外接气动阀组的换向频率调节，常规作业场景下步进速度控制在每秒20-30mm即可保证吸附可靠性，遇到壁面接缝位置时可适当降低移动速度，待吸盘完全贴合壁面、真空度达到额定值后再执行下一步动作；如果需要适配不同粗糙度的壁面，只需更换对应材质的吸盘胶圈即可，无需改动整体支架结构，后期拓展性较强，可根据作业需求在中部的红色安装板位置加装不同的作业模块，满足不同场景的壁面作业需求。
