克兰连杆传动机构结构设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1126284
  • 克兰连杆传动机构结构设计
  • 克兰连杆传动机构结构设计
  • 克兰连杆传动机构结构设计
  • 克兰连杆传动机构结构设计
  • 克兰连杆传动机构结构设计
  • 克兰连杆传动机构结构设计
  • 克兰连杆传动机构结构设计
  • 克兰连杆传动机构结构设计
  • 克兰连杆传动机构结构设计
  • 克兰连杆传动机构结构设计

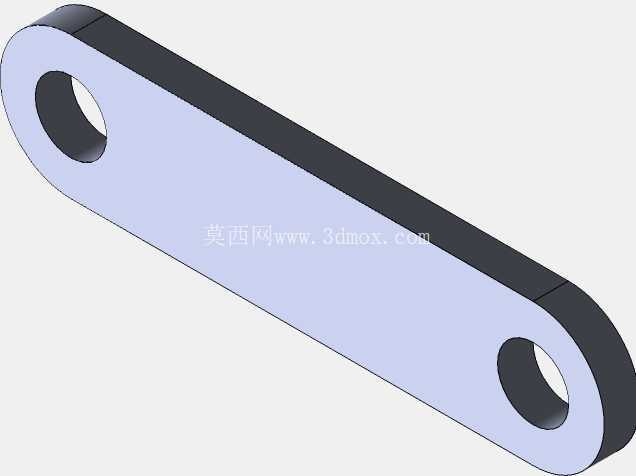

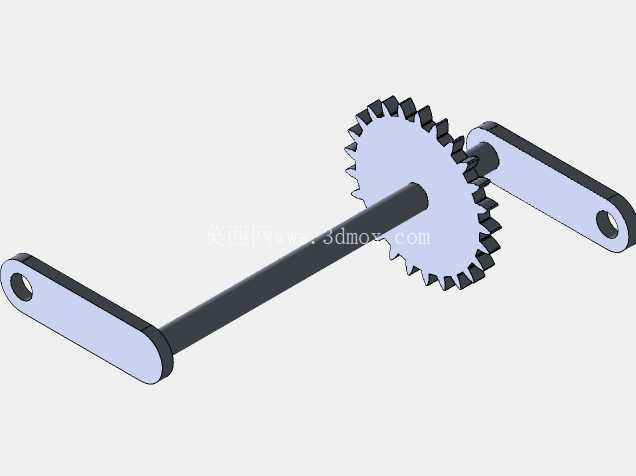

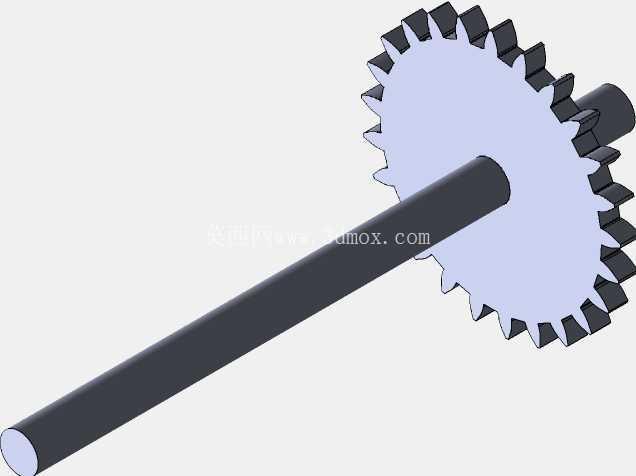

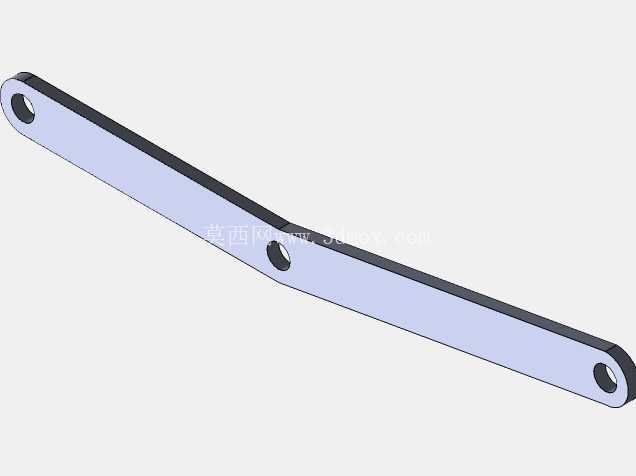

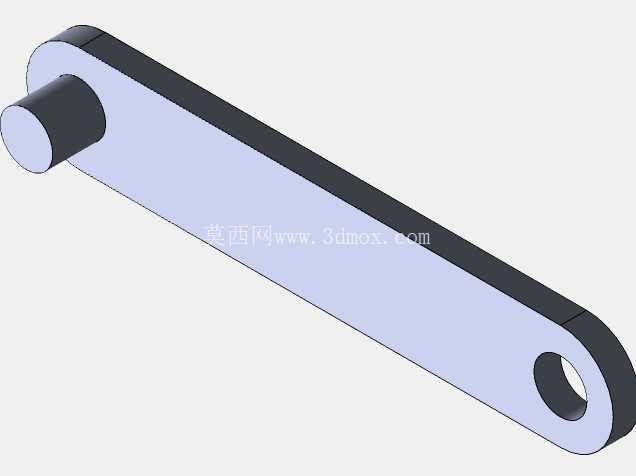

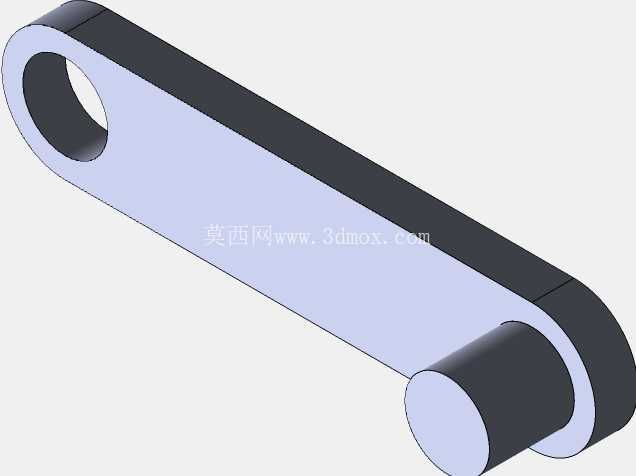

  从结构设计逻辑来看,该构件采用等厚度长条板状构型,两端同轴度要求较高的铰接孔是核心安装基准,孔位边缘做了加厚过渡处理,避免铰接副在交变载荷下出现应力集中导致的孔口开裂,构件主体采用平直等截面设计,既能够保证传动过程中的抗弯刚度,减少长杆在推程、回程载荷切换时的弹性形变,也能最大限度降低构件自身转动惯量,让机构高速往复运动时的惯性冲击得到有效控制。实际装配过程中,两端铰接孔分别与曲柄销、足端摇杆铰接配合,孔的内径公差需要匹配对应铰接销轴的配合等级,通常采用间隙配合保证铰接转动的灵活性,同时控制配合间隙避免传动过程中出现回程误差,构件的厚度尺寸需要匹配相邻铰接件的安装槽宽,保证装配后连杆无轴向窜动,无需额外加装轴向定位挡圈即可实现稳定限位。在步行机构、往复传动装置的结构开发场景里,这类双孔长连杆构件是克兰(Klann)连杆步行机构的核心传力单元,承担着把旋转输入转化为类足端迈步轨迹的关键作用,区别于常规曲柄滑块机构的直线往复输出,该构件参与构成的连杆组能够输出带抬升、平推、回落的复合轨迹,无需额外导向结构即可模拟行走步态,常被用于小型步行探测装置、低速重载输送步进机构、特种行走机器人的腿部传动链路中。

  从安装边界来看,该连杆的两孔中心距是决定机构输出轨迹的核心参数,设计建模时需要严格保证孔距尺寸公差,一旦孔距出现偏差,整个连杆组的输出轨迹会出现偏移,导致足端迈步高度、步幅长度偏离设计值,甚至出现机构运动卡滞、死点位置错位的问题;构件的外轮廓边缘做了圆角过渡处理,避免机构运动过程中与相邻连杆构件发生运动干涉,尤其是在机构摆角达到极限位置时,连杆外侧轮廓需要与曲柄、摇杆的转动范围预留足够安全间隙,防止高速运动时出现构件碰撞磨损。

  在实际工程应用中,这类连杆构件通常采用45号钢或者铝合金加工制作,重载工况下会选用40Cr调质处理,表面做发黑或者阳极氧化处理提升耐磨性能,铰接孔内通常会压装铜套或者自润滑轴承,降低铰接转动时的摩擦损耗,延长构件的维护周期。不同于复杂的多曲面结构件,该连杆的结构构型简洁,加工工艺性好,可直接通过板材激光切割下料后进行孔位精加工,无需复杂的铸锻工序,小批量试制时加工成本低、周期短,非常适合非标自动化设备的快速迭代开发。

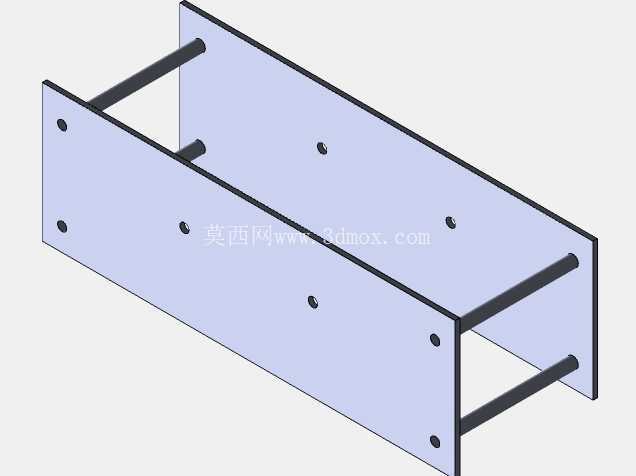

  建模过程中需要重点关注两端孔的轴线平行度要求,若两孔轴线出现偏斜,装配后会导致连杆传动过程中出现别劲现象,大幅提升铰接副的摩擦阻力,甚至会导致驱动电机负载骤增出现过载停机;同时连杆的平面度也需要控制在合理范围内,避免板材翘曲导致装配后与相邻构件出现面摩擦,增加不必要的传动损耗。在机构整体装配调试时,该连杆需要与曲柄、摇杆、机架构件配合校验运动轨迹,通过调整连杆的孔距尺寸可以微调步幅与抬升高度,适配不同的行走工况需求,比如在平整路面输送场景下可以适当减小抬升高度降低机构重心,在越障场景下则可以调整连杆参数提升足端抬升量,增强机构的地形适应能力。
