薄型扁平式无刷直流电机结构设计

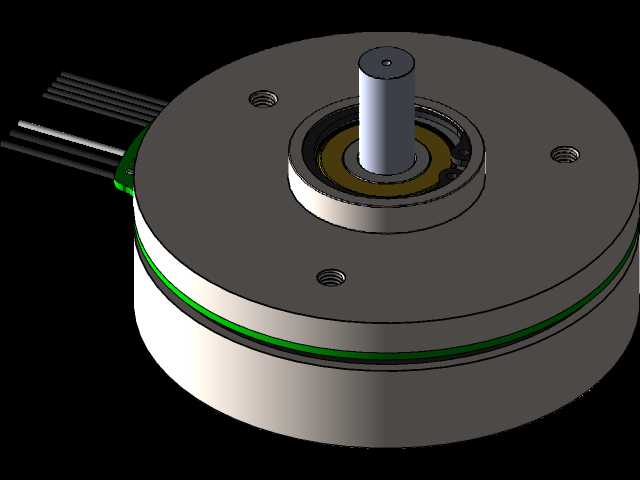

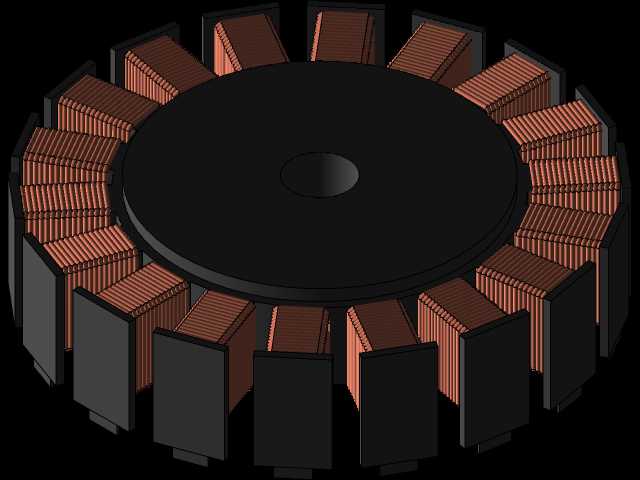

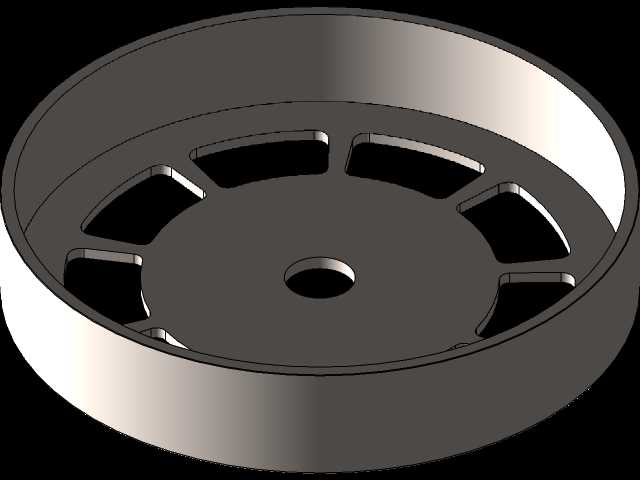

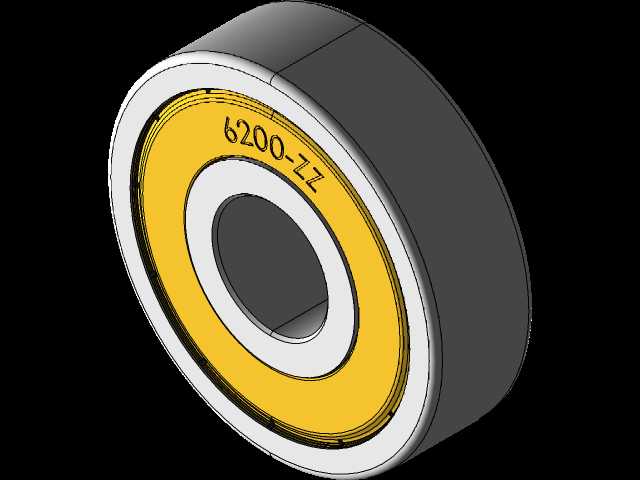

这款薄型扁平无刷电机的结构设计，核心瞄准对轴向安装空间有严苛限制的设备场景，在协作机器人关节模组、高精度医疗检测转台、航空航天机载小型执行机构、超薄型自动化输送单元这类布局紧凑的装备里，这类扁平结构的无刷电机能大幅压缩动力端的轴向占用尺寸，避免传统圆柱式电机带来的安装凸起问题，让整体设备的结构布局更趋扁平化。从实际功能特性来看，该无刷结构取消了传统有刷电机的碳刷与换向器接触结构，运行过程中不存在机械摩擦损耗，不仅能大幅降低运行噪音，还能提升长时间连续运行的可靠性，适配需要长期稳定运转、少维护甚至免维护的工况场景。设计过程中，端盖部分预留了三个均匀分布的安装螺纹孔，安装时可直接通过螺栓从端面完成固定，无需额外设计复杂的抱紧安装支架，能简化配套设备的安装结构设计；输出轴采用标准圆柱轴结构，可通过顶丝、联轴器或者紧配方式对接负载端，轴与端盖之间预留了轴承安装位，采用深沟球轴承作为径向与轴向支撑，能承受一定的径向负载与小幅轴向窜动，保证输出轴的回转精度。出线端采用多芯排线直出设计，不同颜色的线芯分别对应电机的三相动力线与霍尔信号线，接线时可通过线色快速区分定义，减少接线错误概率，出线位置从电机侧缘引出，不会额外占用轴向空间，适配扁平安装的布局要求。整体外形采用圆盘式结构，外壳结合面处设置了密封胶圈安装槽，可根据使用场景加装密封圈实现基础的防尘防护，适配多尘的工业车间环境；定子与转子的轴向叠厚经过优化，在保证输出扭矩满足小负载驱动需求的前提下，尽可能压缩整体轴向厚度，安装边界上，电机的最大外径为圆盘轮廓尺寸，安装孔的分布圆直径与端面螺纹孔的深度都做了标准化适配，能直接匹配市面上多数小型转台、关节模组的通用安装尺寸，设计人员在选型时无需额外修改安装接口，可直接嵌入现有设备结构中，缩短设备的研发迭代周期。轴承选型上采用常规标准深沟球轴承，替换维护时无需定制特殊规格配件，降低后期运维的配件成本，转子磁钢采用表贴式结构，能优化气隙磁场的正弦度，降低电机运行时的转矩波动，提升低速运行时的平稳性，适配需要精准转速控制的应用场景。
