Valcro款高精度机械千分尺三维设计作品

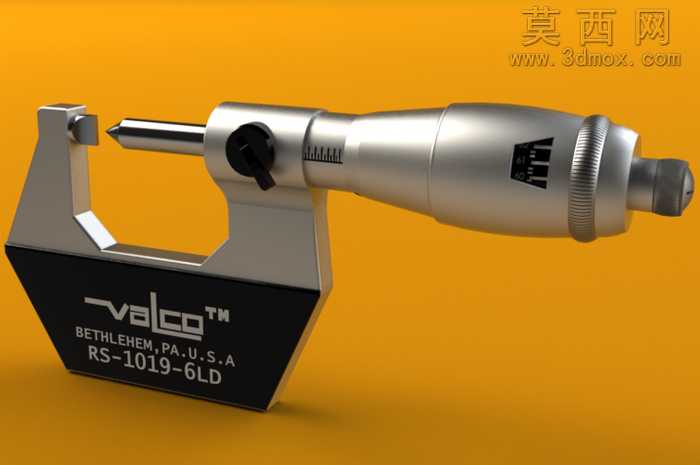

本作品为Valcro款机械式千分尺的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了这款经典外径千分尺的全部结构细节。建模阶段采用自底向上的装配设计思路，首先拆分尺架、测砧、测微螺杆、锁紧装置、固定套管、微分筒、测力装置、隔热护板等独立零部件，逐一完成单个零件的特征建模：针对尺架部分，通过放样、圆角特征还原其符合人体工学的弧形弯板结构，精准复刻尺架表面的品牌标识、产地铭文与型号刻印细节，还原黑色哑光涂层与金属磨砂面的衔接边界；测微螺杆部分通过螺旋扫描特征还原精密螺纹结构，保证螺杆与轴套的配合间隙符合实际装配公差，还原测头的硬质合金镶嵌结构；锁紧装置部分还原拨杆式锁紧的偏心轮结构，保证拨杆转动时的锁紧动作逻辑与实物一致；微分筒部分还原锥面滚花的防滑纹理，通过阵列特征复刻周向刻度线的均匀排布，固定套管上的基准线与刻度标识也按照实物比例精准绘制，保证读数区域的视觉还原度。材质与渲染阶段，针对不同部件的物理属性分别调配材质：金属结构件采用高反射铬钢材质，添加细微的磨砂粗糙度模拟工业量具的金属质感，尺架的黑色标识区域采用哑光喷塑材质，添加轻微的颗粒质感还原涂层触感，滚花部位通过凹凸贴图还原细密的防滑纹理，测砧与测头部位添加硬质合金的高硬度哑光金属质感。渲染场景采用暖橙色纯色背景，搭配柔和的三点布光，主光从侧上方打亮千分尺主体结构，勾勒金属轮廓的高光反射，辅光弱化暗部死黑，轮廓光分离主体与背景，最终呈现的渲染图清晰展现千分尺的结构层次与材质质感，完整还原实物的工业设计美感，可用于量具结构教学、产品展示、机械原理演示等场景。
