酷迈一体化触摸屏PLC控制单元结构设计

项目分类:PLC 发布时间:2026-01-20 ID:1127665
  • 酷迈一体化触摸屏PLC控制单元结构设计
  • 酷迈一体化触摸屏PLC控制单元结构设计
  • 酷迈一体化触摸屏PLC控制单元结构设计

这款一体化PLC将触控显示单元与逻辑控制模块整合为嵌入式安装结构,在小型自动化设备的电控系统搭建中应用十分广泛,从单机小型专机、流水线辅助工位到小型实验测试装置,都能见到这类集成式控制器的身影,它省去了传统分体式HMI与PLC之间的通讯布线麻烦,也压缩了电控柜内的安装占用空间,对于结构紧凑、IO点数需求不多的设备来说是性价比很高的控制方案选择。

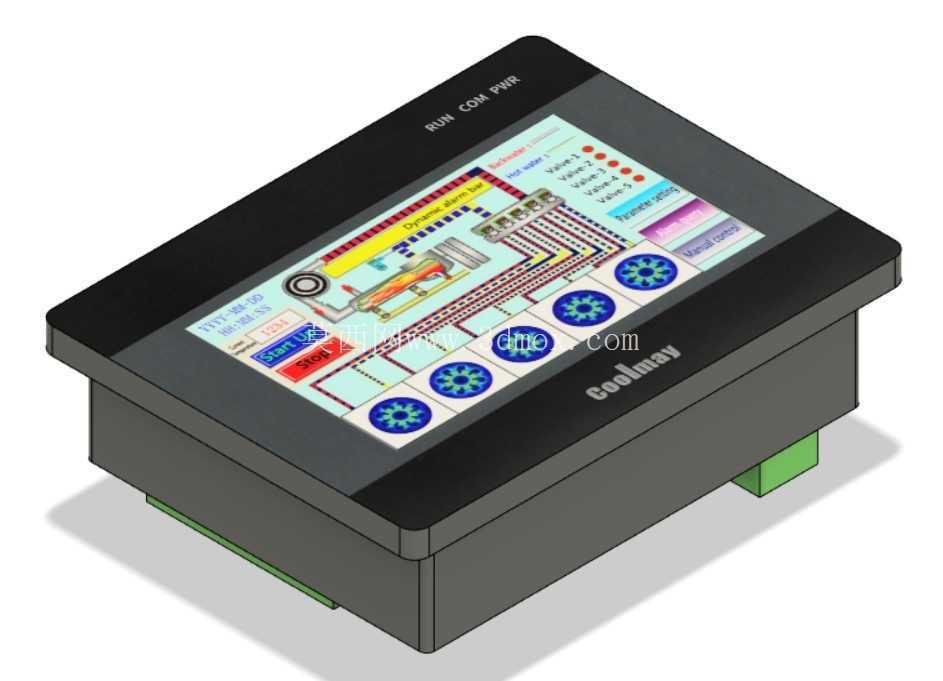

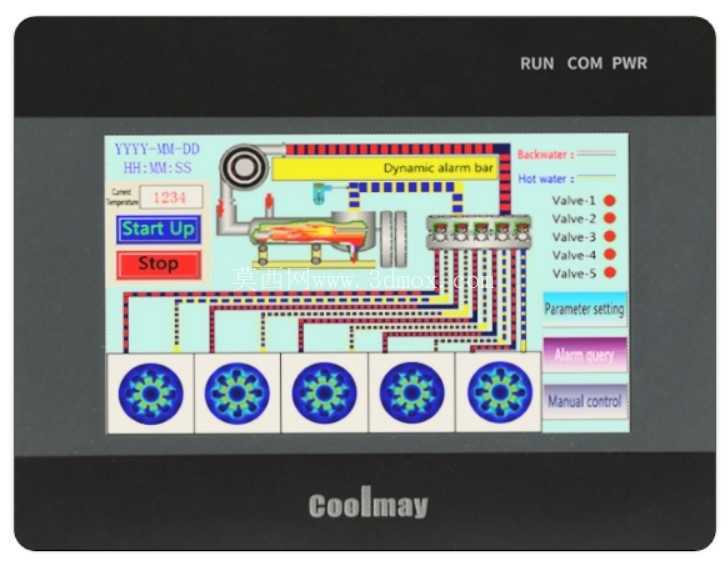

从实际使用场景来看,这类控制器常被安装在设备操作面板的预留开孔位,操作人员直接通过屏幕触控完成参数设置、运行状态监控、手动动作触发等操作,设备端的传感器信号、执行器控制线直接接入控制器底部的接线端子,不需要额外中转接线排,能有效缩短电控装配的布线周期。设计这款三维模型时,首先还原了设备的实际安装边界:屏幕区域的黑边做了窄边处理,顶部预留了运行、通讯、电源三个状态指示灯的透光位,指示灯位置做了内凹沉台,避免日常操作剐蹭磨损指示灯标识;屏幕下方的品牌标识做了微凸的蚀纹处理,和面板的磨砂黑质感形成细微区分,不会破坏前面板的整体视觉一致性。

机身主体采用阻燃ABS材质的壳体结构,侧壁做了均匀的薄筋加强,既保证壳体的结构强度,避免安装锁紧时发生形变挤压内部电路板,又能控制整体壳体重量,不会给安装面板带来额外的承重负担。底部的接线端子区域做了分槽隔离设计,强电电源端子和弱电IO端子之间设置了隔离筋,避免接线时强弱电线路误碰造成短路,端子旁预留了标识粘贴的平面,方便装配人员对应点位接线。机身两侧设计了嵌入式的安装卡扣结构,安装时只需要将控制器推入面板开好的对应尺寸开孔,卡扣会自动卡紧面板背面,不需要额外从背面拧装固定螺丝,单人即可完成安装操作,大幅提升现场装配效率。

尺寸设计上严格匹配行业通用的嵌入式安装开孔规范,前面板的外轮廓尺寸比安装开孔单边大出5mm的压边宽度,压边背面贴装一圈密封泡棉,安装后可以阻挡车间内的粉尘、切削液溅入电控柜内部,达到常规工业场景的IP65前面板防护等级。机身嵌入面板后的纵深尺寸控制在合理范围,不会因为纵深过长挤占电控柜内的走线空间,背面的通讯接口、电源接口位置做了导向倒角,插接线缆时可以快速对位,不需要反复调整插头角度。屏幕的显示区域做了防眩光的表面处理,在车间有顶部照明反光的场景下,也能清晰看清屏幕上的参数、状态画面,不会因为反光影响操作人员的判断。

从结构设计的细节来看,屏幕和壳体之间的装配间隙控制在0.2mm以内,避免长期使用后灰尘从缝隙进入屏幕内部造成显示污点;壳体的合模线设置在机身侧面的隐蔽位置,不会出现在正面可视区域,保证外观的整洁性。底部的接线端子采用插拔式结构,设备维护时可以直接拔下端子排完成控制器更换,不需要逐根拆除接线,能大幅缩短设备故障停机的维护时间。机身内部预留了合理的散热空间,电源模块和主控芯片位置对应的壳体背面设置了细密的散热格栅,既保证散热空气流通,又能阻挡较大的金属碎屑、杂物进入壳体内部造成电路故障。

在做三维建模还原时,所有的安装卡扣、端子位置、指示灯开孔、屏幕显示区域都按照实物的实际尺寸1:1还原,结构工程师在做设备面板设计时,可以直接调取这个模型完成开孔定位、安装间隙校验,不需要反复核对二维样本尺寸,能有效避免开孔尺寸错误、安装位干涉等设计问题;做电控布局设计时,也可以根据模型的纵深尺寸预留足够的走线空间,提前规划线缆的弯曲半径,避免装配时出现线缆弯折过度、接口对位不准的问题。
