六足仿生工蚁作业机器人结构设计

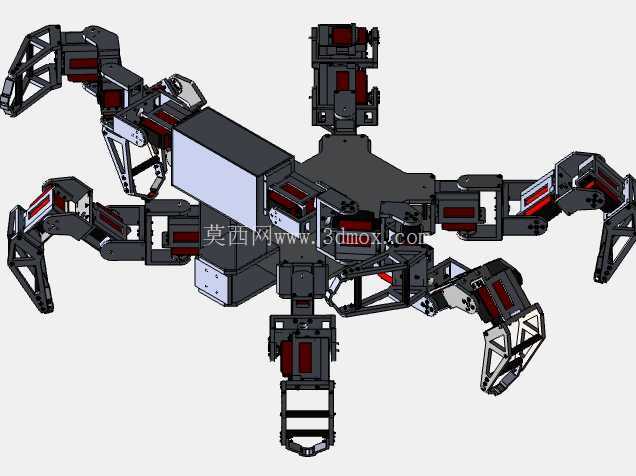

这款六足仿生行走设备的结构设计，核心围绕非结构化地形的移动作业需求展开，区别于轮式、履带式移动平台对平整硬化路面的依赖，六组独立支腿的布局参考了工蚁的肢体运动逻辑，能够在碎石堆、凹凸施工面、松散沙土等轮式设备难以通行的区域完成移动作业。单组支腿采用三段式铰接结构，每段关节处预留了标准舵机安装位，关节转动副的配合间隙控制在0.1mm以内，既保证运动过程中无卡滞，也避免间隙过大导致的行走姿态偏移。机身主体采用中心对称式布局，核心承载舱位于几何中心位置，六组支腿沿中心舱周向均匀分布，相邻支腿的运动包络面做了干涉校验，即使在最大步幅状态下，相邻支腿的结构件也不会发生碰撞，保证行走过程的稳定性。

从实际应用场景来看，这类多足行走设备可适配建筑工地的复杂巡检、狭小空间作业探查需求，支腿末端的抓附结构做了防滑齿形设计，在倾斜角度不超过35度的硬质坡面上也能稳定附着，不会出现打滑侧翻的问题。中心承载舱的内部预留了控制模块、电源模块的安装空间，舱体上盖设计有快拆结构，无需额外工具即可打开完成内部元器件的检修更换，舱体侧面预留了通用安装螺孔，可根据作业需求搭载不同的功能模块，比如小型探测传感器、轻型作业工具等，拓展设备的使用场景。

设计过程中对整机的重心位置做了反复调校，静态状态下整机重心落在中心舱的几何中心正下方，行走过程中通过三组支腿支撑、三组支腿交替摆动的三角步态移动，重心波动量控制在5mm以内，即使单腿抬升到最大高度，整机的重心投影也始终落在支撑腿围成的稳定区域内，不会出现失稳倾覆的问题。单腿的运动行程经过参数化优化，在常规行走步态下步幅可达到120mm，越障高度可达80mm，能够轻松跨过施工现场常见的钢筋头、碎砖块等小型障碍物，无需额外调整行进路线。

支腿的结构件采用轻量化设计思路，主体承力部分使用铝合金板材折弯成型，非承力的护板部分采用工程塑料材质，在保证结构强度满足负载要求的前提下，尽可能降低单支腿的自重，减少关节驱动件的负载压力，提升整机的续航表现。所有铰接位置都设计有自润滑衬套安装位，长期往复运动过程中无需频繁加注润滑脂，也能保持转动顺畅，降低后期维护的工作量。机身底部预留了快换电池仓的开口，可在作业现场快速更换电源模块，减少设备停机等待时间。

针对特殊作业场景的适配性，设计阶段也做了相应考量，比如在低重力、地表松软的外星探测场景下，六足的支撑结构相比轮式设备拥有更大的接地比压调节范围，通过调整支腿的着地角度，可以分散机身对地面的压力，避免在松软沙质地表下陷；支腿的关节扭矩预留了足够的冗余量，即使在低重力环境下携带额外作业载荷，也能完成稳定的行走动作。整机的所有外露结构件都做了圆角处理，没有尖锐的凸起棱角，避免在作业过程中剐蹭周边设备或者操作人员，走线槽全部设计在结构件内部，线缆不会外露在支腿运动区域，杜绝行走过程中线缆被拉扯、剐蹭导致的故障。

在安装边界的设计上，整机收拢状态下的外接圆直径控制在450mm以内，能够通过直径500mm的狭窄通道，适配建筑施工中管廊、狭小设备间隙的探查作业需求；机身顶部的承载平面平面度控制在0.2mm以内，搭载外置设备时可以保证安装基准的精度，不会因为安装面不平导致搭载的传感器出现测量误差。每处连接螺孔都做了钢丝螺套预埋处理，反复拆装也不会出现螺纹滑牙的问题，适合需要频繁更换搭载模块的作业场景。
