农用三齿深松整地作业部件结构设计

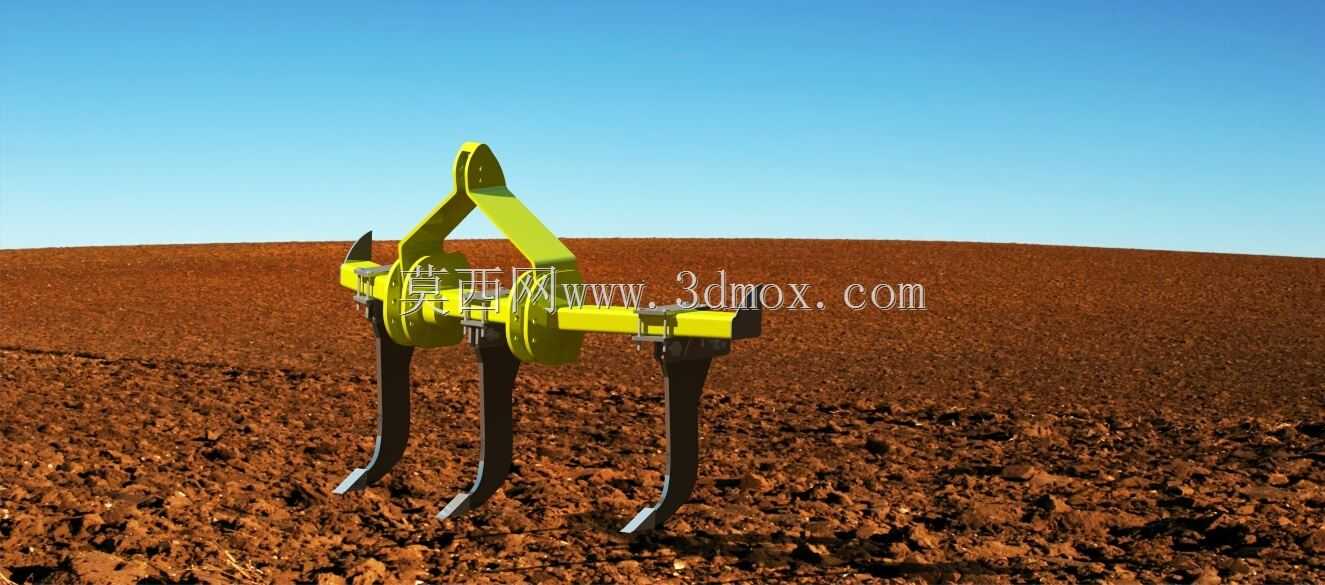

　　这款深松作业部件的三维结构，是针对旱地农田保护性耕作需求开发的核心耕作组件，主要适配大马力轮式拖拉机的后悬挂系统，在东北黑土区、华北潮土区的玉米、小麦等大田作物播前整地、秋收后深松作业场景中广泛应用，核心作用是打破长期浅耕形成的犁底层，在不翻转表层熟土的前提下疏松25-40cm深度的深层土壤，提升土壤的透水透气性与蓄水保墒能力，减少地表径流造成的水土流失与水分蒸发损耗。从结构设计逻辑来看，整体采用三点悬挂对接框架作为承载主体，上部设置单组悬挂吊耳，下部对称布置两组下悬挂连接销座，完全匹配拖拉机后悬挂的标准三点挂接尺寸，挂接后作业重心与拖拉机牵引点处于同一纵向平面，可有效降低作业过程中的偏载扭矩，减少拖拉机液压悬挂系统的负载波动。

　　框架主体采用矩形截面型钢焊接成型，在齿座安装位置额外加焊了加强筋板，可承受深松齿切入坚硬土层时产生的巨大冲击载荷，避免长期作业出现框架变形、焊缝开裂的问题。三个深松作业齿采用等间距排布设计，齿间距设置为40cm，单齿作业幅宽覆盖15cm范围，整体作业幅宽达到1.2m，适配50-80马力段拖拉机的牵引动力输出范围，作业行进速度控制在3-5km/h时，单小时作业效率可达15-20亩，可满足中等规模家庭农场的整地作业效率需求。深松齿的外形采用了弧形弯柄设计，齿尖部分采用了渐窄的楔形结构，入土角设置为23度，这个角度是经过大量田间试验验证的最优入土角度，既可以保证齿尖在较小牵引力下顺利切入坚硬犁底层，

　　又能在深松齿行进过程中对深层土壤产生自然的抬升松动效果，不会将深层生土翻到表层破坏耕作层土壤结构。齿柄部分预留了多组螺栓安装孔位，可根据不同区域的犁底层深度调整深松齿的作业深度，调整范围覆盖25cm到45cm，适配不同土壤类型、不同耕作制度下的深松作业需求。齿尖部位设计为可更换式结构，采用高强度耐磨钢单独加工，当齿尖磨损量超过10mm时可单独拆卸更换，无需更换整根深松齿，大幅降低设备的后期使用维护成本。在安装边界方面，整个部件的横向最大宽度为130cm，纵向最大深度为80cm，挂接后最低点距离地面的运输间隙为32cm，满足农村田间道路、机耕道的通行高度要求，作业状态下可通过拖拉机液压悬挂系统实时调整作业深度，遇到田间石块、

　　树根等硬质障碍物时，可通过液压系统快速提升部件越过障碍，避免部件受刚性冲击损坏。从结构细节来看，深松齿与框架的连接采用了双螺栓锁紧结构，每个齿座配置两根12.9级高强度螺栓，螺栓预紧扭矩按照机械设计标准设置为320N·m，可承受作业过程中12吨以上的瞬时冲击载荷，避免深松齿在作业中出现松动、移位的问题。框架上部的悬挂吊耳采用了双层钢板叠焊结构，吊耳销孔内加装了耐磨衬套，减少挂接销与吊耳的磨损，衬套磨损后可单独更换，延长主体框架的使用寿命。在实际作业过程中，这款深松部件不需要额外配置动力输入，完全依靠拖拉机的牵引动力与部件自重完成入土作业，结构可靠性高，故障点少，相比带动力驱动的深松设备，购置与维护成本更低，对拖拉机的动力输出要求也更宽泛，适配国内保有量最大的中端马力段拖拉机。设计过程中充分考虑了不同土壤质地的作业差异，在沙壤土区域作业时可将深松齿调整到最大作业深度，最大化深松蓄水效果；在黏重土壤区域作业时可适当调浅作业深度，减小牵引阻力，降低拖拉机的燃油消耗。三个深松齿的排布位置避开了拖拉机轮胎的碾压轨迹，作业过程中可同时疏松拖拉机轮胎压实的轮辙区域，避免长期作业出现轮辙处土壤板结的问题。整个部件的所有焊接位置都做了圆角过渡处理，减少应力集中点，所有外露的螺栓端部都加装了防松螺母与防护帽，避免作业过程中螺栓松动脱落，同时防止杂草、秸秆缠绕在螺栓位置影响作业效率。
