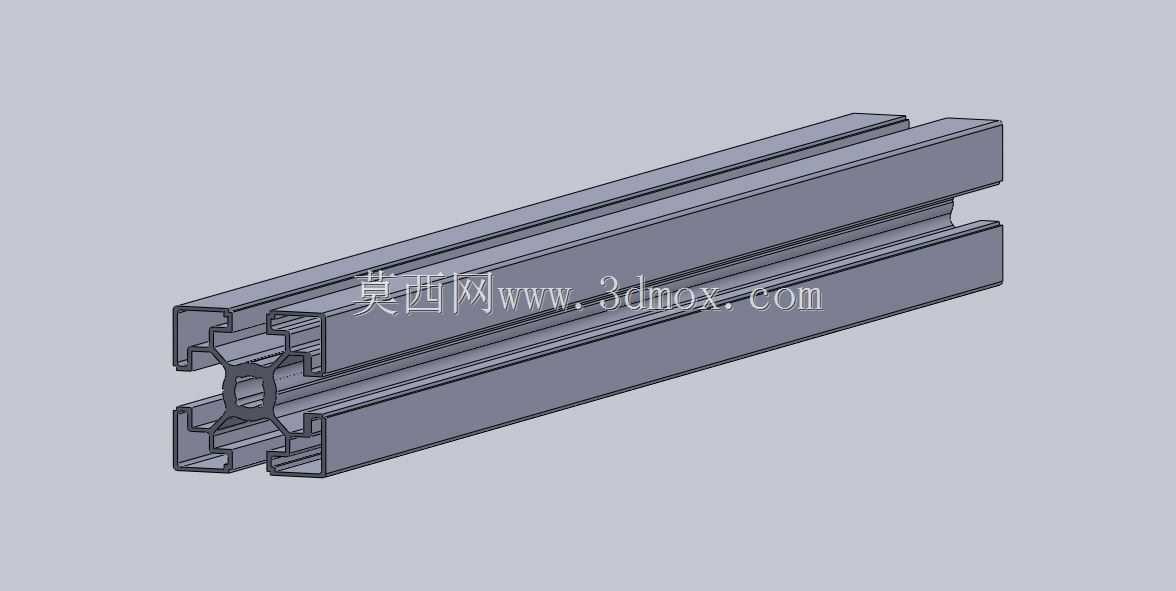

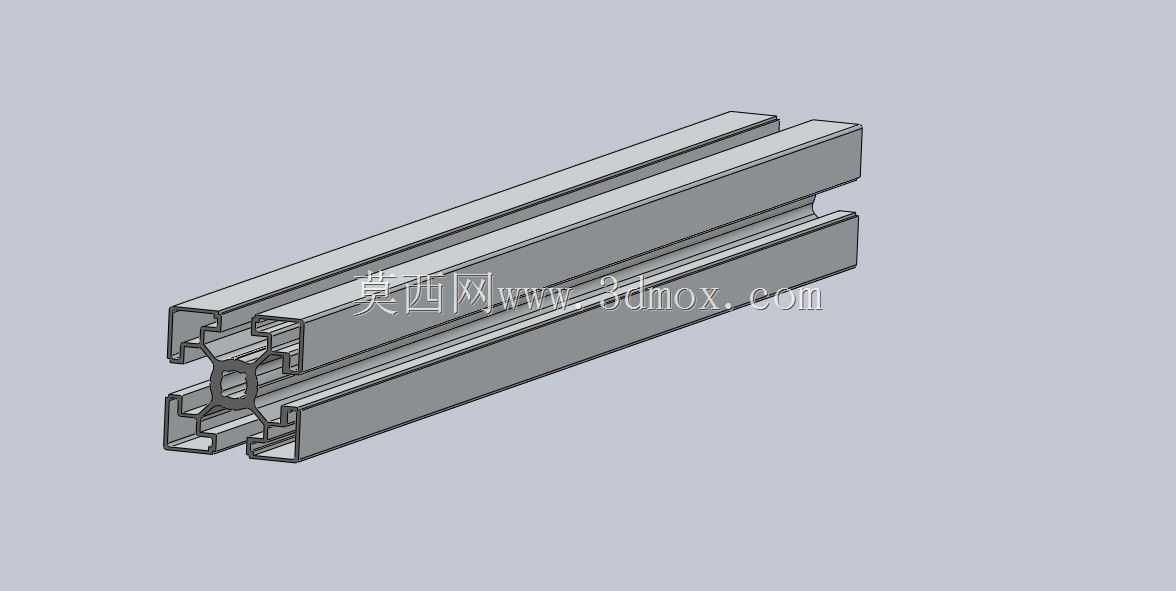

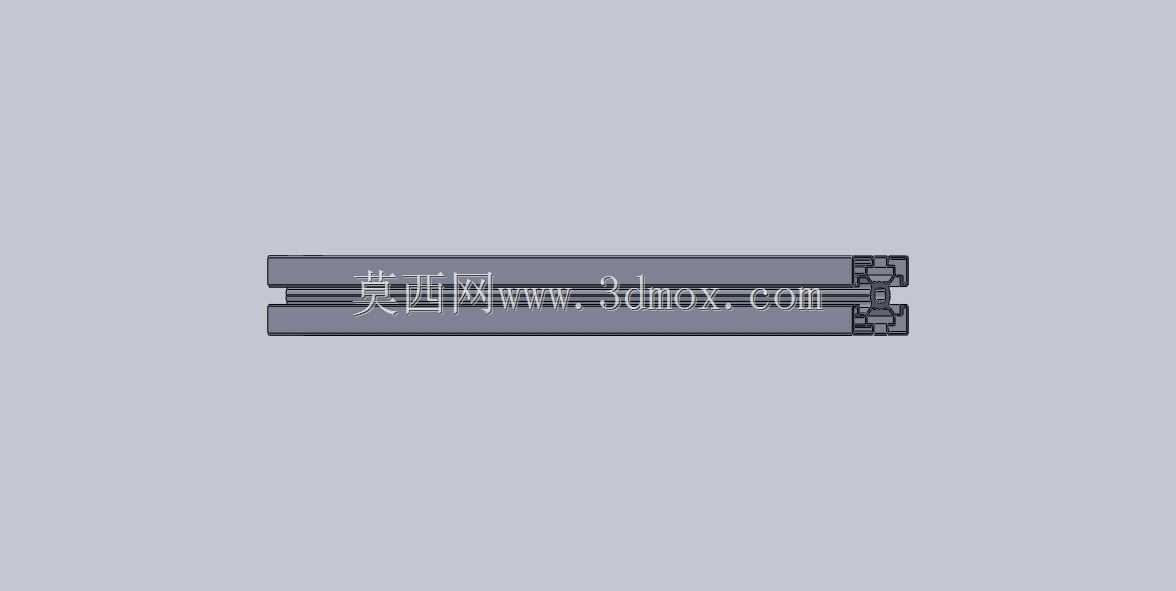

45规格工业铝型材470mm直段构件

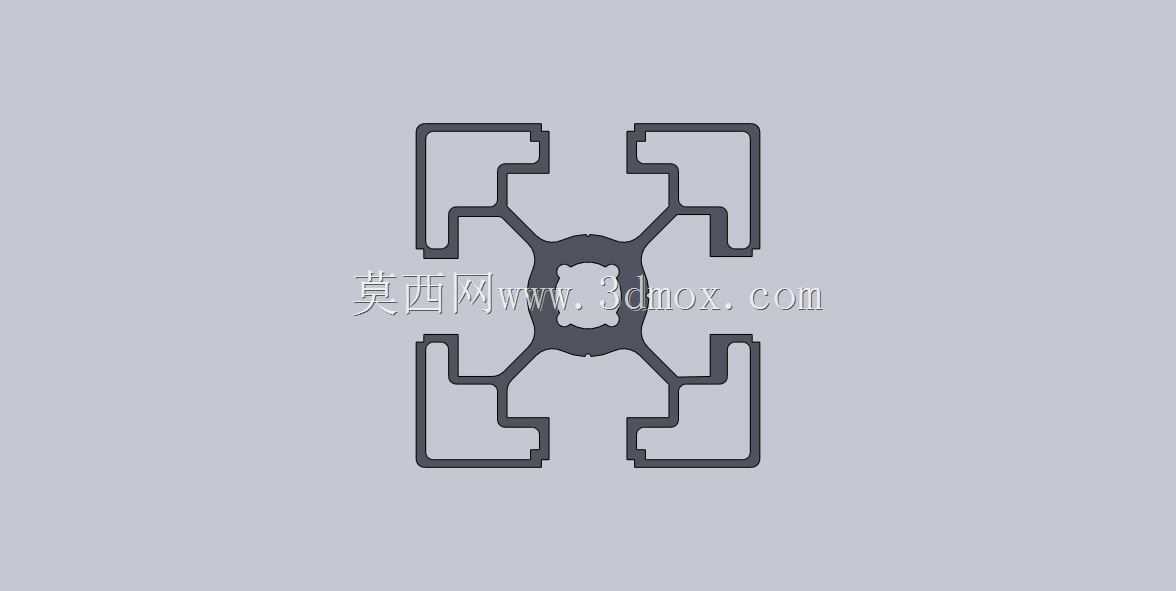

　　该构件对应45×45截面规格的sigma系列工业铝型材直段，有效长度取470mm，端部按装配关系保留端盖、连接件与槽口配合结构，适合在自动化工作站、检测台架、输送侧栏、设备防护框架以及小型工装底座中作为横向承力梁或纵向支撑柱使用。型材本体采用四面沟槽布局，槽道沿长度方向贯通，既可以嵌入T型螺栓完成面板、铰链、传感器支架、拖链支座等附件的固定，也能够通过角件、内置连接件、弹性螺母块与相邻杆件快速拼合，减少现场焊接和二次铣削工作量。

　　从结构受力角度看，45mm见方截面在常规桌面级设备和中等负载机架中具有较好的抗弯刚度，470mm这一长度常出现在设备单元之间的连接跨距、操作台面侧边梁、防护门竖向分格以及电气安装板背撑位置。建模时将型材腔体、加强筋、沟槽收口和端部装配细节一并还原，能够在干涉检查阶段直接判断螺栓放入方向、端盖覆盖范围以及相邻板件的贴合边界，避免后期出图时只保留简化方管而丢失槽口尺寸。

　　设计思路上，这类杆件并不单独承担复杂运动功能，其价值在于为整机提供可复用的标准化骨架。沟槽宽度、壁厚过渡和中心孔位关系决定了螺母滑块的装入方式，也影响角码连接时的拧紧空间；端部连接件则用于把两根正交型材的载荷传递到截面核心区域，而不是仅靠外壁摩擦。将该直段放入装配体后，可沿长度方向布置线槽、照明支架、安全门锁、调节脚杯或移动脚轮安装板，外侧再配合亚克力板、钣金护罩或钢丝网，即可形成封闭防护区。

　　安装边界方面，470mm杆件在排布时需要预留端盖厚度、角件回转空间以及紧固件操作余量，不能把名义长度直接等同于设备外廓。若作为横梁使用，跨中挂载点应尽量靠近型材截面中心，并通过槽内螺母分散压紧力；若作为立柱使用，则需在底部与脚杯或底板形成可靠端面支撑，必要时增加角件补强。模型保留真实沟槽和端部结构后，设计人员可直接截取截面校核配合，也能在BOM拆分时按定尺切割、端头加工和附件配置分别统计，便于车间备料与预装。
