曲柄摇杆式直线滑动执行机构设计

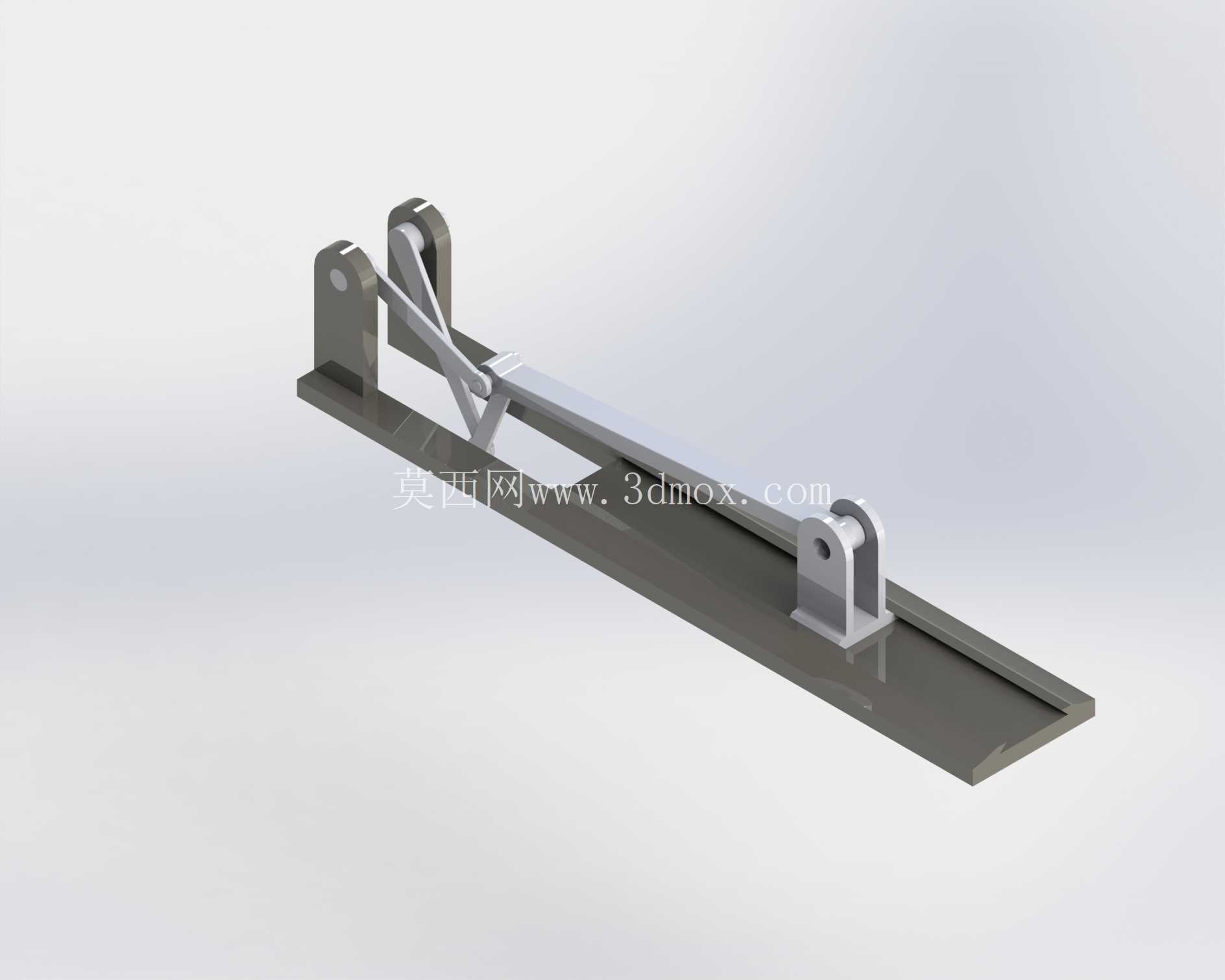

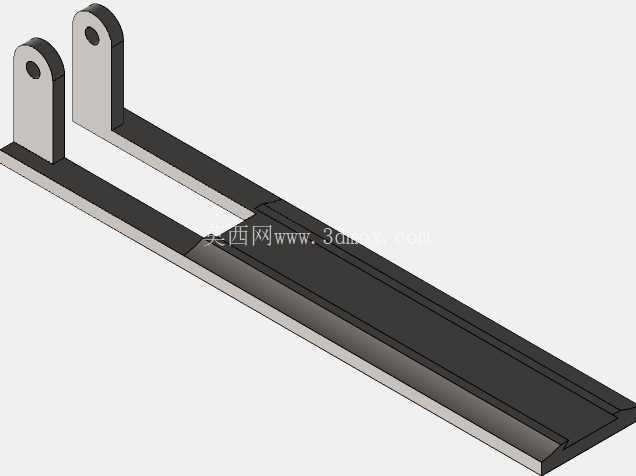

这套滑动执行机构的核心功能是将曲柄端的回转摆动输入，转换为滑台沿导轨方向的直线往复输出，在轻工自动化送料、小型工装工位切换、检测设备探针进给等场景中都有广泛适配空间。整套机构的安装基准为底部一体化成型的长条形安装底板，底板两侧预留的安装孔位可直接与设备铝型材框架或工装台面板通过螺栓锁附，无需额外加工转接板，安装边界可根据实际工位行程需求调整固定孔距，适配不同安装面的孔位布局。

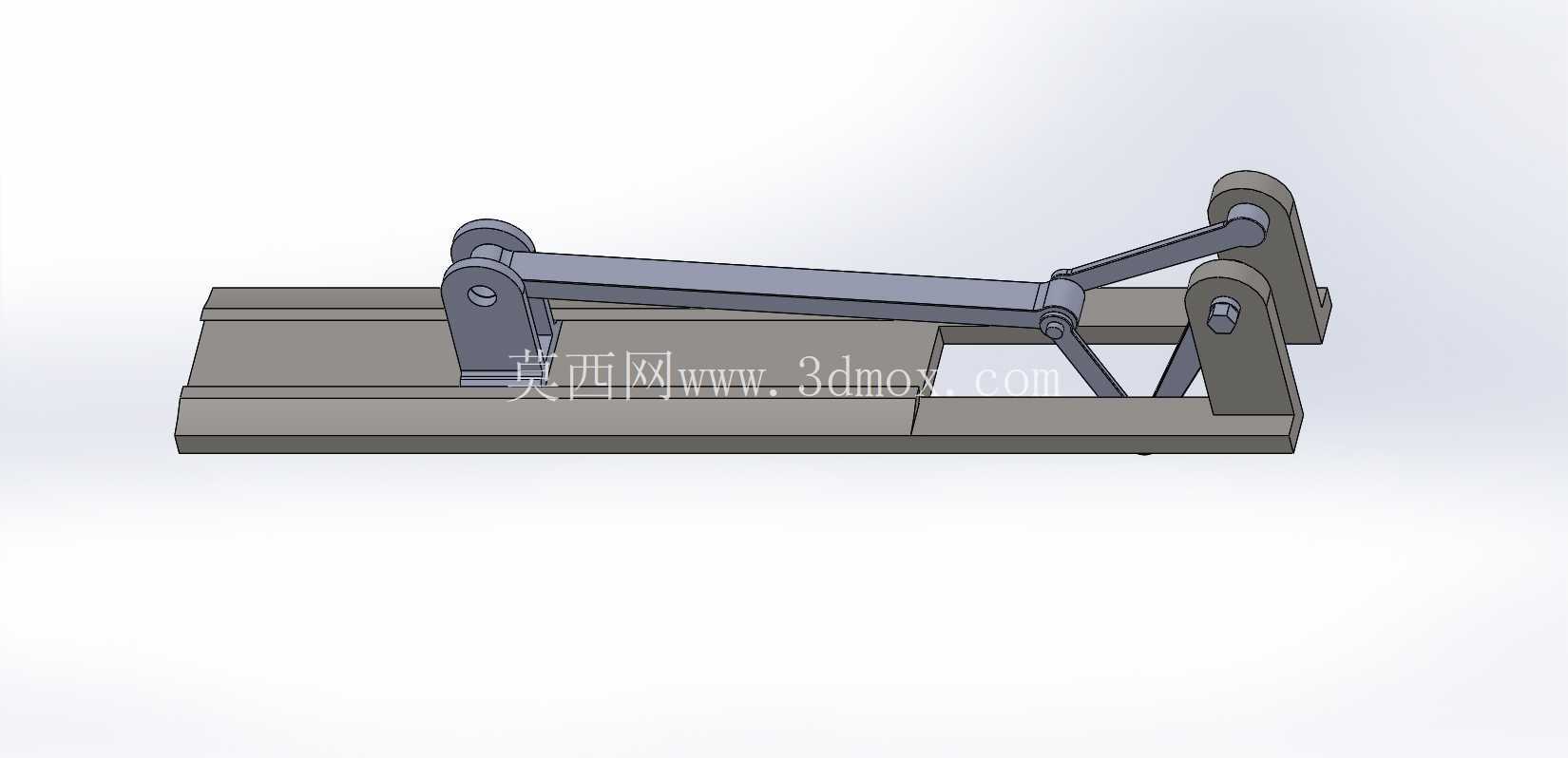

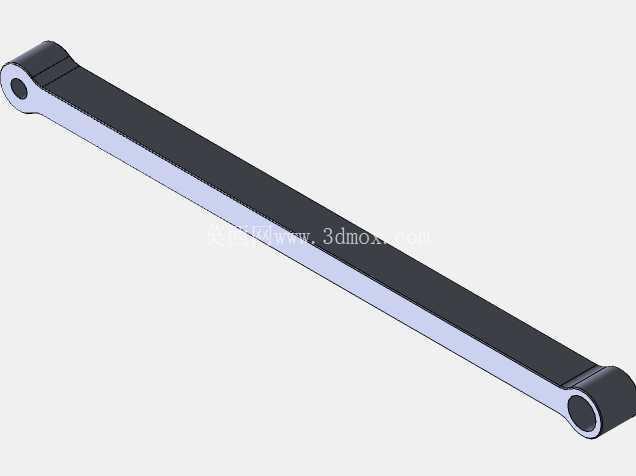

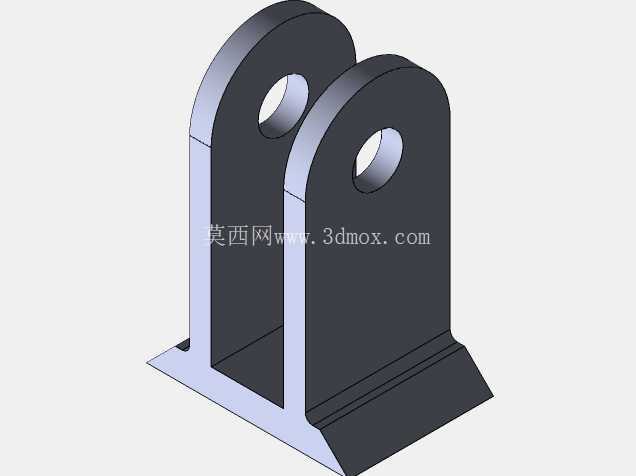

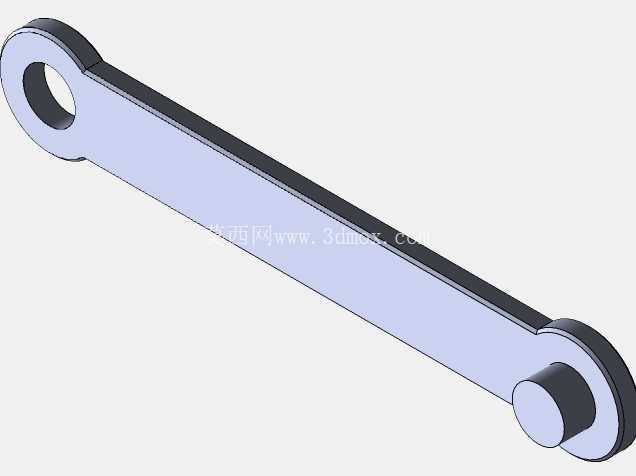

从结构组成来看，动力输入端的铰接支座固定在底板一端，支座上的铰接孔与曲柄组件通过销轴配合，曲柄与连杆之间采用间隙配合的铰接销连接，保证转动过程中无卡滞，连杆另一端与滑台上的铰接座连接，滑台整体嵌套在底板一体加工出的导向槽内，导向槽的两侧面作为滑动导向面，限制滑台除直线运动方向外的其余五个自由度，保证运动过程中无偏摆。输出端的铰接支座固定在底板另一端，可根据实际使用需求加装行程限位块或者位置检测元件，实现滑台行程的精准控制。

设计过程中优先考虑了运动过程的死点规避，通过调整曲柄与连杆的长度比，将机构的极位夹角控制在合理范围内，既保证了滑台有足够的工作行程，也避免了运动过程中出现传动角过小导致的受力恶化问题。所有铰接位置均预留了润滑脂加注空间，长期运行时可定期加注润滑脂降低铰接副的磨损，延长机构整体使用寿命。滑台与导向槽的配合面采用了小间隙配合设计，既保证滑动过程的顺畅性，也控制了运动方向的间隙，避免往复运动过程中出现过大的回程误差，对于有重复定位精度要求的工位，可在滑台侧方加装微调螺钉，实现终点位置的微米级调整。

在实际工况适配中，这套机构可适配低速往复运动的场景，输入端可搭配小型摆动气缸或者伺服电机加偏心轮驱动，不需要复杂的控制系统即可实现稳定的直线往复动作，相比直线气缸直接驱动的方案，这套机构可以通过调整曲柄长度实现行程的灵活调整，不需要更换不同行程的驱动元件，在多品种小批量的生产设备中可以大幅降低备件成本。机构整体的受力路径经过优化，所有铰接点的受力均沿构件轴线方向传递，避免了构件承受额外的弯曲载荷，因此在同等负载要求下可以采用更薄的板材加工构件，降低整体重量和材料成本。

安装调试过程中，需要先将底板固定在水平安装面上，再依次装配输入端支座、曲柄组件、连杆、滑台组件，最后装配输出端支座，装配时需要保证所有铰接销的轴线垂直于底板平面，避免出现运动卡滞。调试时先手动转动曲柄，检查滑台全程运动是否顺畅，有无异响或者卡滞点，确认无问题后再连接驱动元件进行空载试运行，试运行过程中检查各铰接点的温升情况，若出现局部温升过高则需要调整对应铰接副的配合间隙，或者加注润滑脂改善润滑条件。对于有防尘要求的使用场景，可在导向槽上方加装防尘折布，避免加工碎屑或者粉尘进入滑动配合面，加剧配合面的磨损。

这套机构的结构全部采用常见的板材切割、钻孔、铣槽工艺即可加工完成，不需要特殊的加工设备，普通机械加工车间即可完成全套零件的加工制造，加工成本低，维护难度小，适合作为自动化设备的基础执行单元进行模块化复用，设计人员可根据实际的负载大小、行程需求调整各构件的尺寸参数，快速适配不同的工位需求，缩短设备的开发周期。
