双工位直线式气动臂执行机构设计

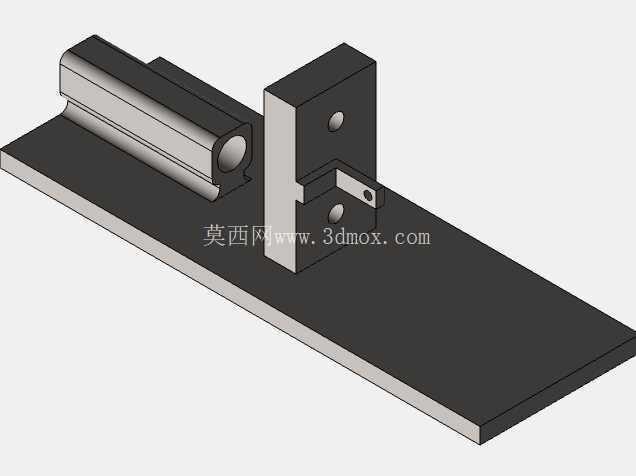

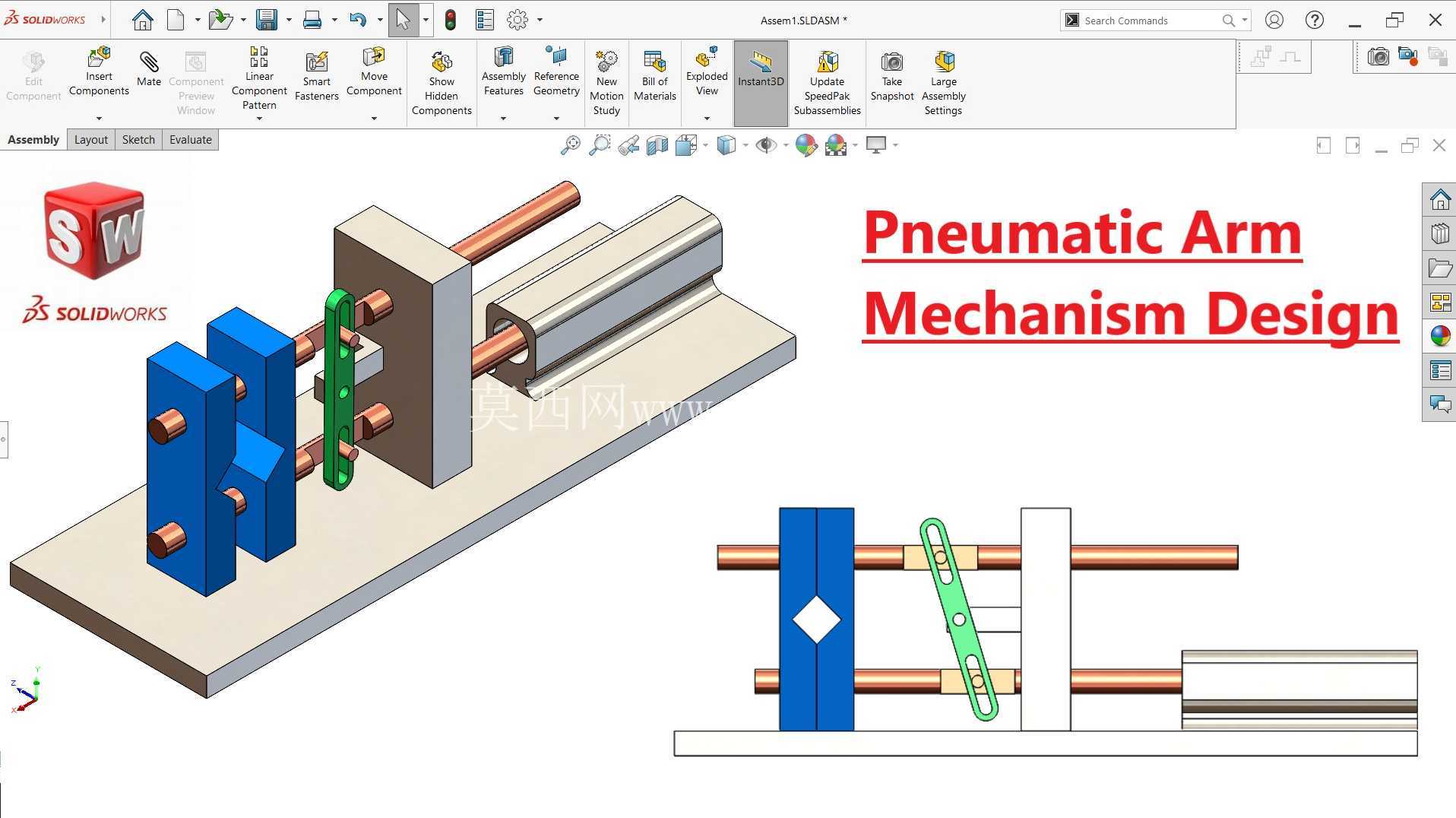

　　这套气动臂执行机构，主要面向小型自动化装配线的工位间物料转运、工件压装对位场景设计，常见应用在3C电子小零件组装、小五金件工序转序、轻载工件的定位推送工位，适配1kg以内的轻载作业需求，相比多关节机械手成本更低、结构更易维护，适合节拍固定、行程确定的重复性直线加小幅度摆动作业场景。从结构布局来看，整套机构采用底板集成安装形式，所有功能部件都固定在一块平整的安装基板上，安装时只需将基板通过螺栓固定在设备台架的对应安装位即可，不需要额外搭建复杂的支撑结构，基板上预留的安装孔位按照标准20mm孔距排布，能兼容多数通用铝型材机架的安装尺寸，安装边界控制在长320mm、宽180mm、高120mm范围内，不会占用过多设备内部空间，适合在紧凑的台式自动化设备内部布置。

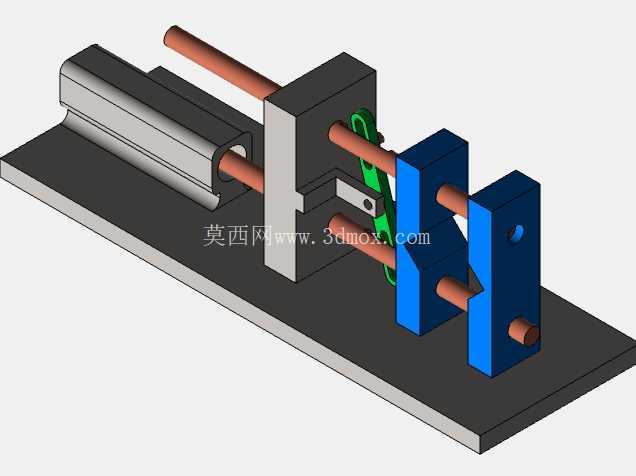

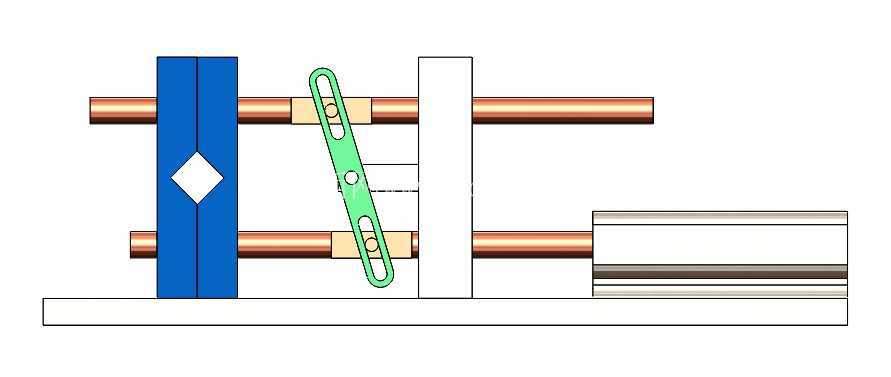

　　动力输入侧采用标准笔型气缸作为直线动力源，气缸通过尾部铰接支座固定在基板一端，气缸活塞杆的伸出与缩回作为整套机构的主动力输入，不需要额外配置伺服电机或者步进电机，气源压力适配工厂常规0.5-0.7MPa的压缩空气管路，接入气管即可动作，控制逻辑简单，只需要一个两位五通电磁阀就能完成整套动作的切换，适合没有复杂电控系统的简易自动化设备改造场景。中间的传动部分采用了连杆式力传递结构，绿色的传动连杆一端连接气缸活塞杆端部的滑动推块，另一端连接后侧的摆动导向块，当气缸活塞杆伸出时，推块沿着基板上的导向槽做直线运动，同时通过连杆带动两个蓝色的导向支座上的滑动轴做同步直线运动，两个滑动轴平行布置，轴端可以根据实际作业需求安装夹爪、吸盘或者压头，实现双工位同步作业，或者单工位的双点支撑推送，避免单轴推送时出现的工件偏斜、卡滞问题。

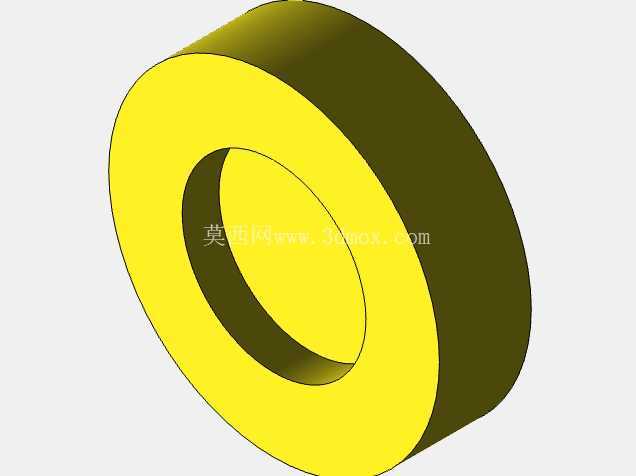

　　导向部分的设计充分考虑了长周期运行的稳定性，两个蓝色导向支座上都配置了无油衬套作为滑动轴承，滑动轴在衬套内做往复运动时不需要频繁加注润滑脂，衬套的耐磨特性可以保证机构在连续运行工况下的使用寿命，推块下方也设置了直线导向槽，限制推块的转动自由度，避免气缸活塞杆承受径向力，延长气缸的密封件使用寿命。在设计思路上，这套机构没有采用复杂的凸轮或者齿轮传动结构，全部采用标准件加定制机加工件的组合，除了基板、推块、导向支座、连杆这几个定制机加工件之外，气缸、滑动轴、无油衬套、铰接销全部采用市面通用标准件，后期维护更换配件时不需要单独定制，直接采购标准件即可替换，大幅降低了设备的后期运维成本。机构的动作行程可以通过调整气缸的磁开关位置来设定，不需要修改机械结构，就能适配不同长度的作业行程需求，当需要调整工位间距时，只需要更换对应长度的滑动轴和连杆，就能快速完成改造，适配不同规格的工件作业需求。从实际使用的角度来看，这套机构的动作逻辑简单可靠，没有复杂的传动间隙，重复定位精度可以控制在±0.1mm以内，完全满足轻载装配、转序工位的精度要求，相比采用直线模组加电机的驱动方案，整体成本可以降低60%以上，同时气动驱动的动作响应速度更快，单循环动作时间可以控制在0.8s以内，能够匹配多数小型自动化设备的生产节拍。

　　安装时需要注意保证基板的平面度，安装面的平面度误差控制在0.05mm以内，避免滑动轴出现别劲、卡滞的问题，气源入口处需要配置常规的气源处理三联件，过滤压缩空气中的水分和杂质，同时给运动部件提供微量润滑，保证密封件和衬套的使用寿命。机构的所有运动部件都没有外露的尖锐边角，运动行程范围内没有干涉点，设计时已经做了全程的运动干涉检查，气缸伸出到最大行程和缩回到最小行程时，各个部件之间都预留了至少2mm的安全间隙，不会出现运行过程中部件碰撞的问题。另外，这套机构的模块化设计特性，使其可以单独作为一个功能单元直接集成到不同的设备当中，不需要重新做整体结构设计，只需要根据设备的安装空间调整基板的尺寸，就能快速适配不同的设备安装需求，对于自动化设备集成商来说，可以大幅缩短设计周期，减少非标设计的工作量。
