电动自行车驱动用有刷直流电机结构

　　这款电机是面向轻型两轮电动出行场景开发的动力输出部件，主要适配民用电动自行车的轮毂集成安装需求，日常工况下承担整车行进的动力供给职能，可在常温户外环境下持续输出额定扭矩，满足城市通勤、短途代步场景下的起步、爬坡、匀速巡航等全工况动力需求。从结构设计逻辑来看，这款电机采用外转子结构布局，输出轴为居中固定的实心轴结构，安装时轴体两端卡入轮毂叉架的定位槽内，通过轴端的锁紧螺母完成径向与轴向固定，转子外壳直接与轮毂轮辋连接，动力输出路径短，传动损耗相比中置电机加链条的传动方案降低15%以上，日常使用中无需额外维护传动链条张紧度，适配民用代步工具低维护成本的设计要求。

　　定子部分采用多槽集中绕组布局，绕组嵌装完成后做整体浸漆固化处理，可承受日常骑行过程中的颠簸振动，避免绕组松动导致的绝缘破损问题；转子磁钢采用表贴式安装结构，磁钢与转子外壳之间涂覆耐高温结构胶，同时在磁钢外侧加装不锈钢护套，防止高速旋转工况下磁钢受离心力作用脱落，适配电动自行车最高25km/h的限速要求下的持续运转需求。从安装边界来看，电机输出轴的轴径采用国标通用尺寸，可适配绝大多数常规电动自行车前叉、后叉的安装开口尺寸，转子外壳的外径尺寸匹配14寸、16寸常规轮毂的内腔安装空间，外壳上预留的三个周向均布的定位凸台，可直接与轮毂辐条的安装盘对位卡接，安装时无需额外加工转接法兰，降低整车装配的工序复杂度。

　　电机的出线端从轴体中心的通孔引出，接线端预留标准接插件接口，可直接与整车控制器的输出端口对接，接线时无需额外焊接，装配效率更高。在功能特性层面，这款电机的额定输出扭矩可满足单人骑行加5kg以内随身负载的爬坡需求，面对城市道路常见的5度以内坡道可保持匀速行进，不会出现动力不足导致的堵转问题；电机内部的轴承采用双侧带密封圈的深沟球轴承，可阻挡户外骑行时的雨水、灰尘进入轴承滚道，延长轴承的维护周期，正常使用场景下3年内无需拆解更换轴承润滑脂。

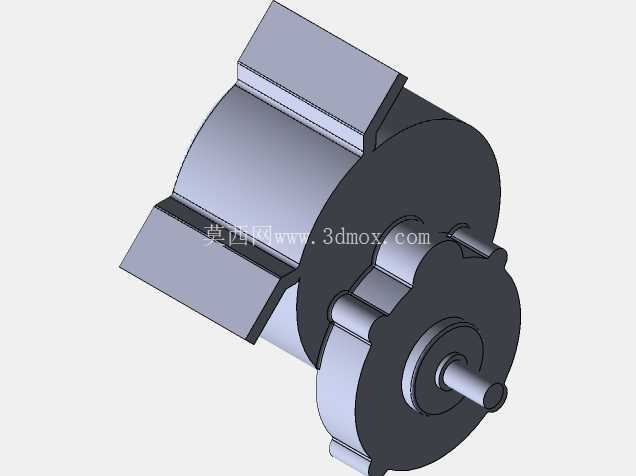

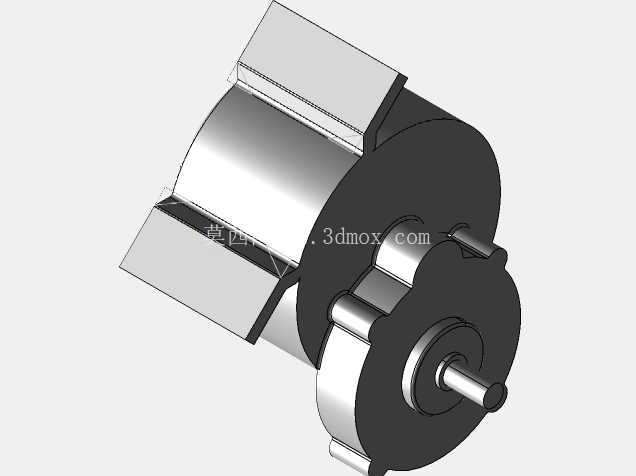

　　设计过程中针对民用场景的使用痛点做了针对性优化：转子外壳采用拉伸钢材质，表面做电泳防锈处理，可应对雨天骑行、路面积水飞溅的腐蚀场景，不会出现短时间内外壳锈蚀的问题；绕组的绝缘等级达到F级，可承受夏季高温暴晒下的持续运转温升，不会出现绝缘老化导致的短路故障。从三维建模的细节来看，模型完整还原了电机的所有装配特征，包括轴端的卡簧槽、转子外壳的定位凸台、端盖的安装止口、出线口的密封槽结构，结构工程师在做整车装配校核时，可直接导入该模型完成轮毂部分的干涉检查，验证电机与刹车组件、辐条、轮胎之间的安装间隙是否符合设计要求，无需再对电机模型做二次特征补全。针对选型适配场景，这款电机的安装接口与市面主流同功率级别的电动自行车电机完全通用，售后替换时可直接对位安装，无需调整原车的叉架、控制器接线定义，降低售后维修的配件适配难度。建模过程中对所有配合面的尺寸公差做了隐含标注，比如轴承安装位的轴径公差采用k6过渡配合，端盖止口的公差采用H7间隙配合，符合机械加工的常规公差要求，加工厂家拿到模型后可直接根据特征尺寸编制加工工艺，无需再反复核对配合公差。
