全地形钢管越野baja赛车车架结构设计

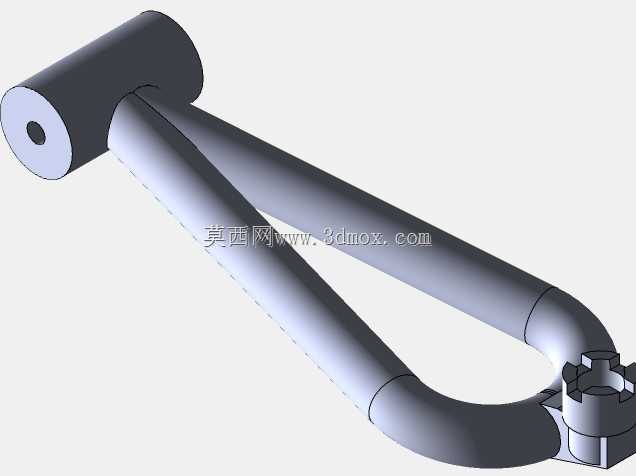

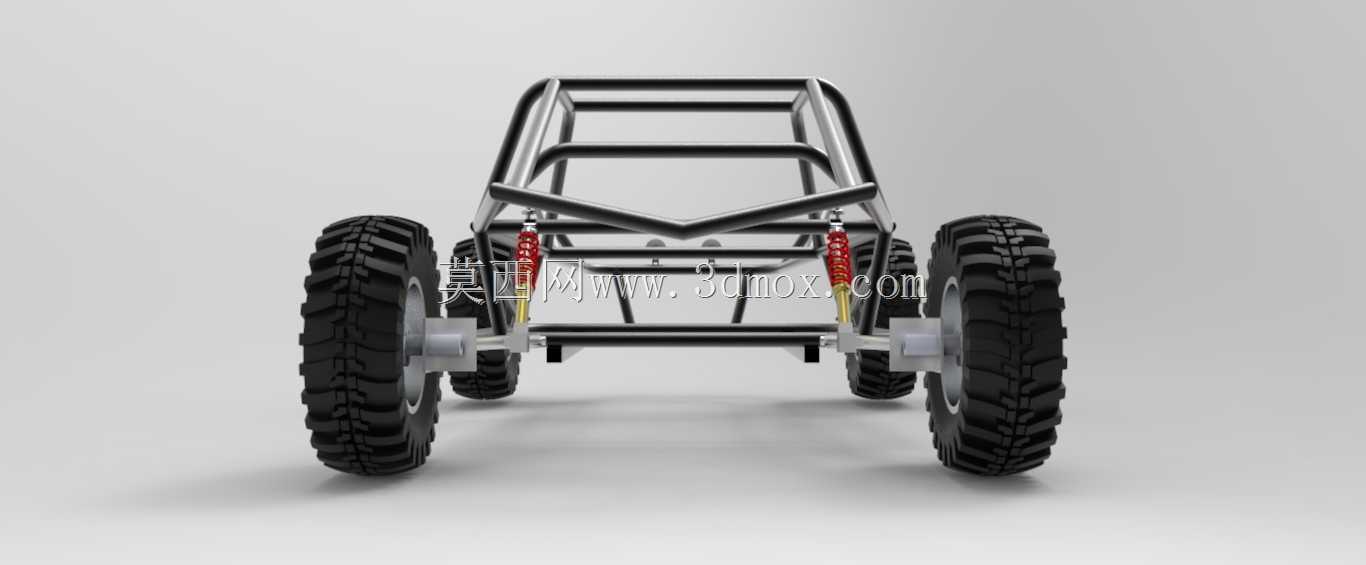

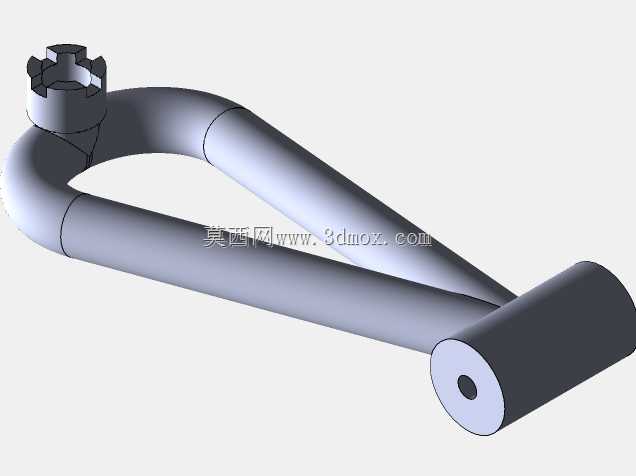

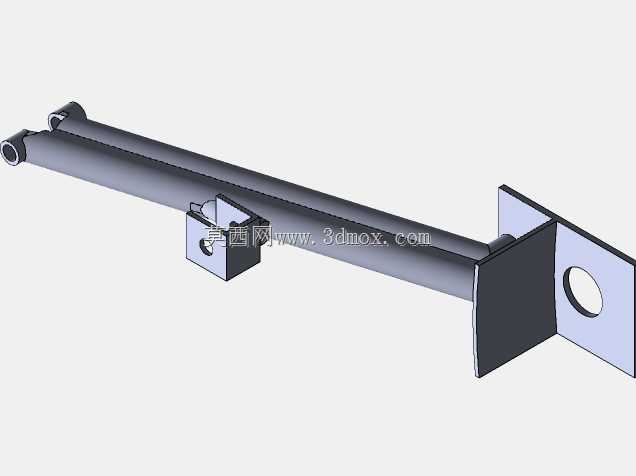

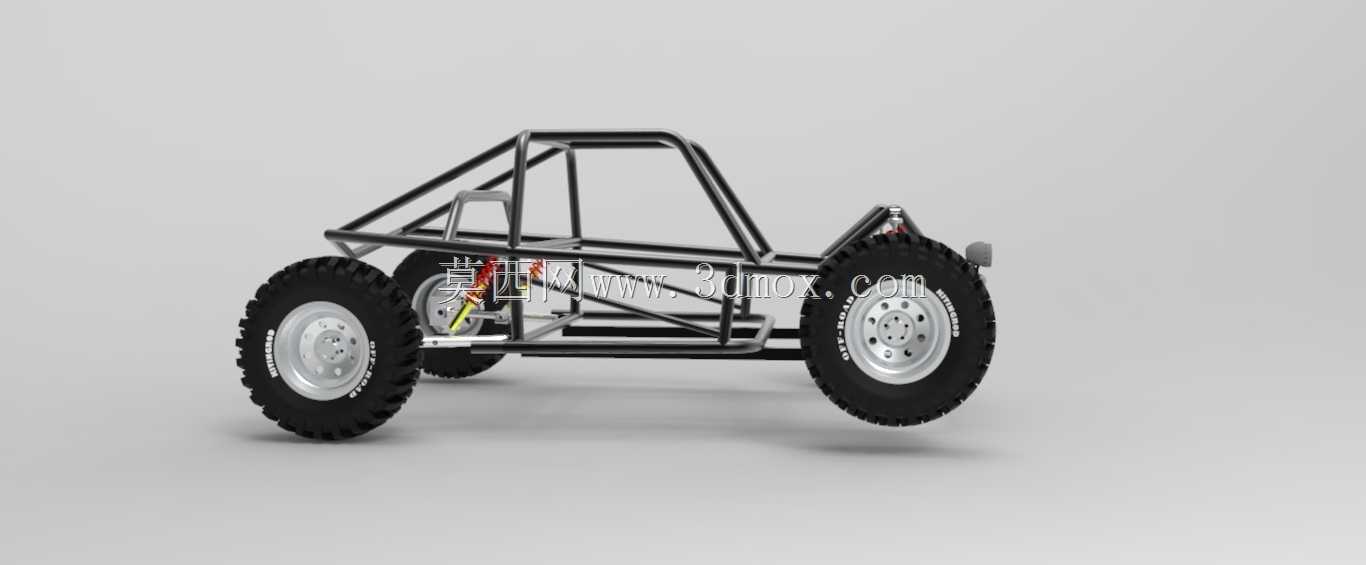

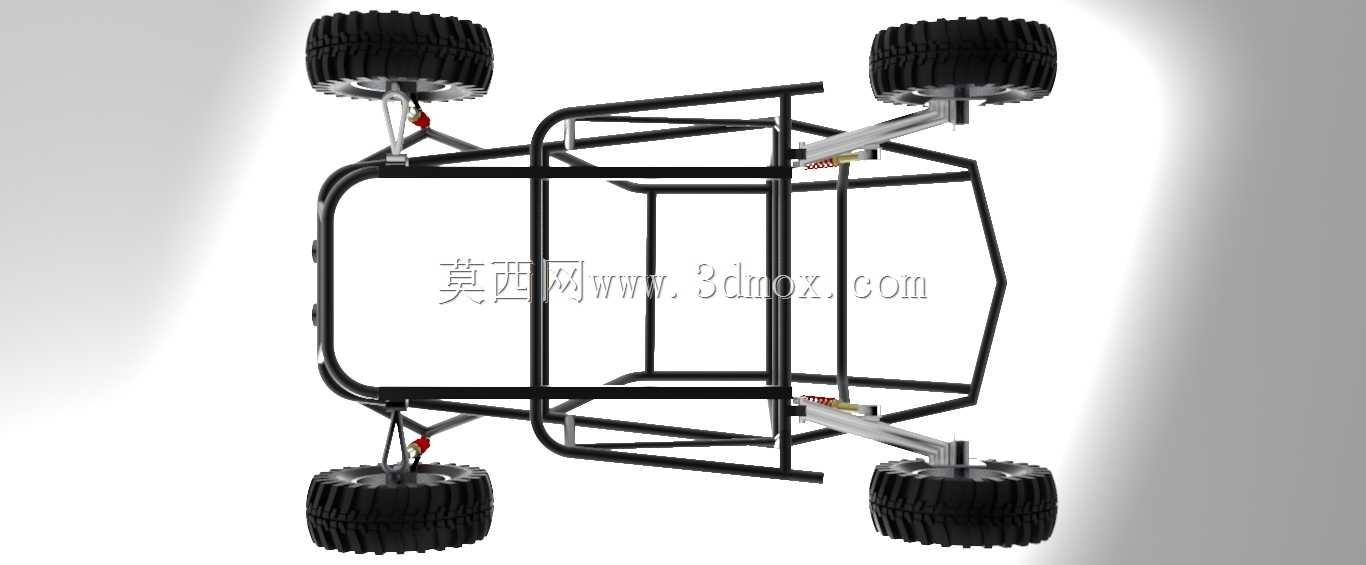

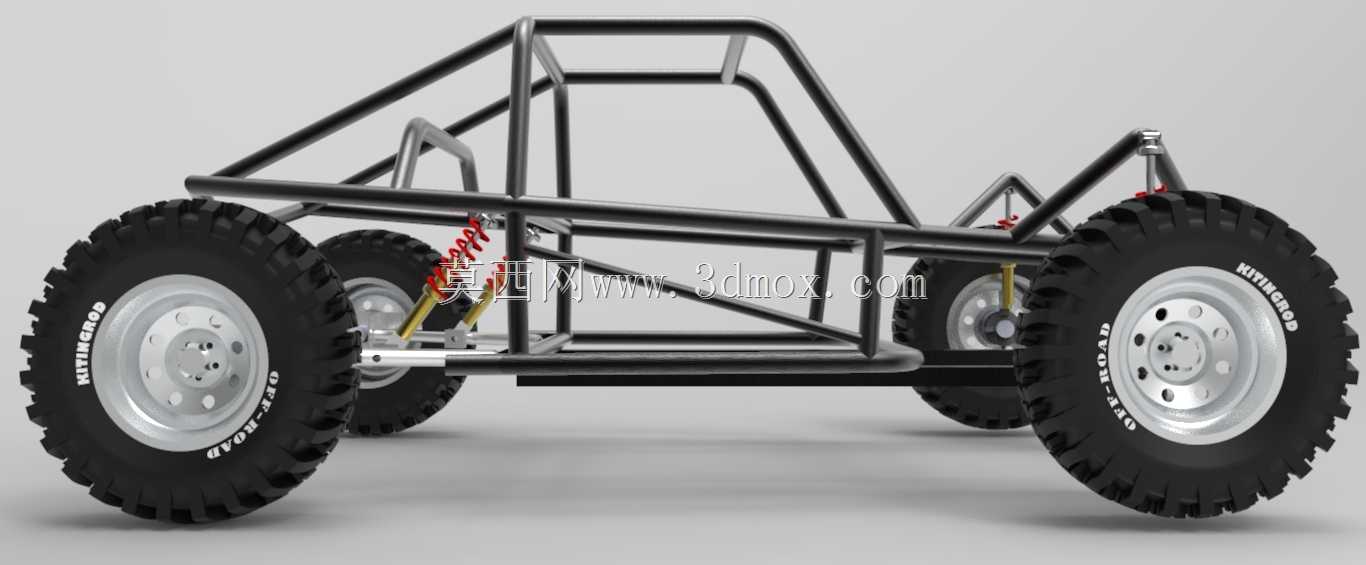

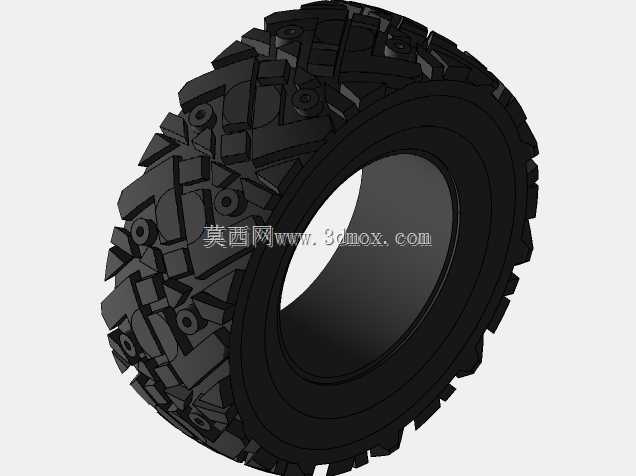

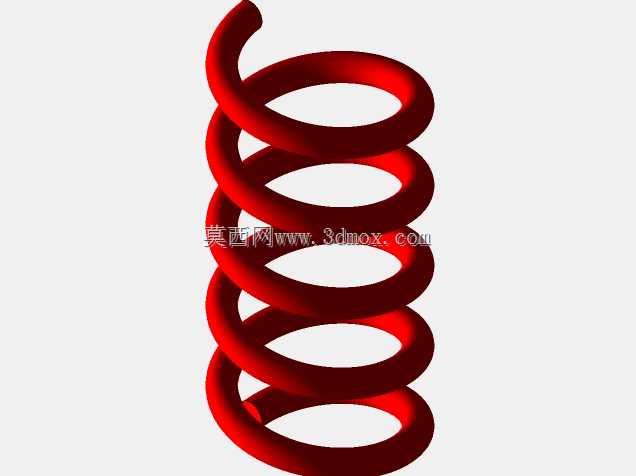

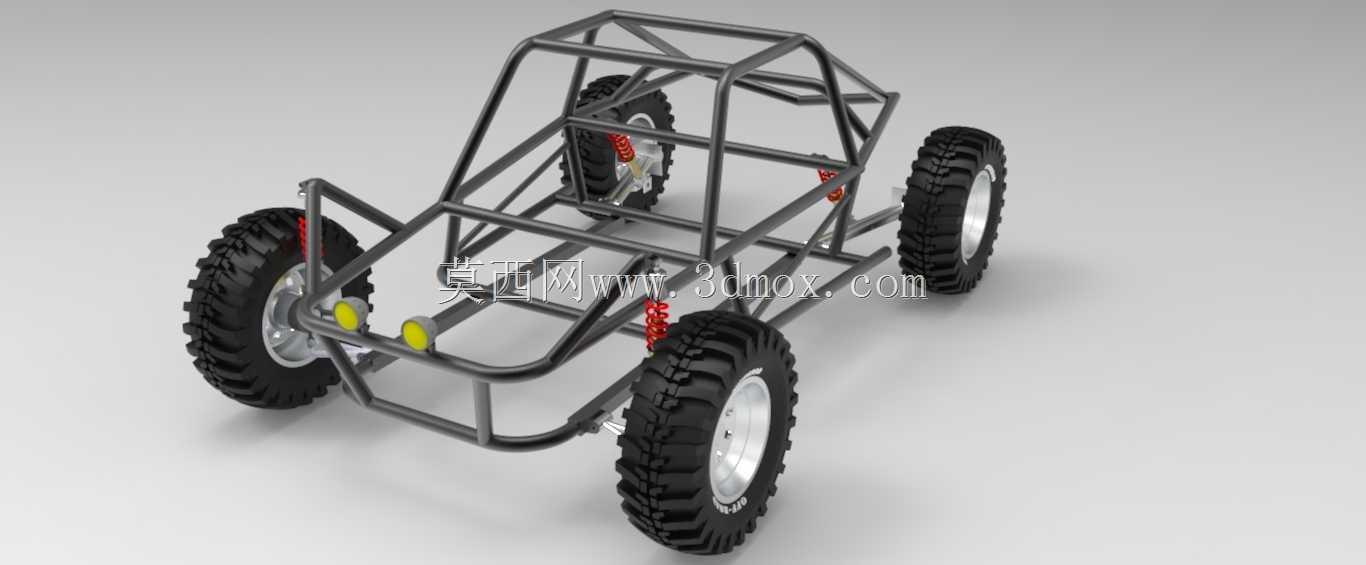

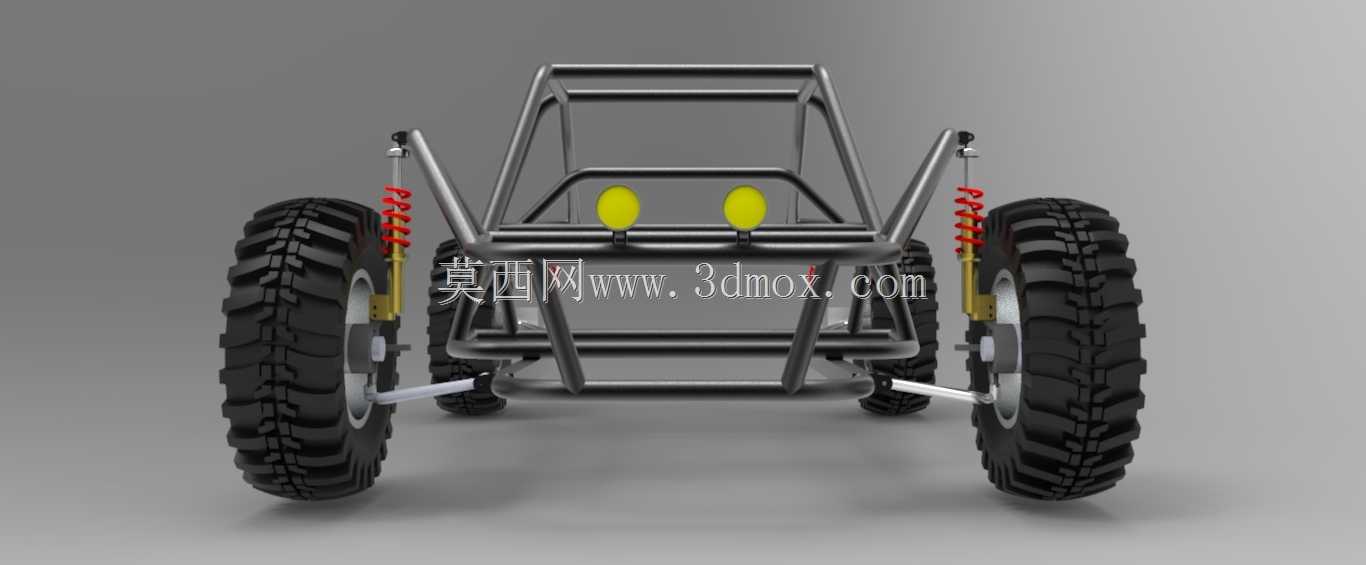

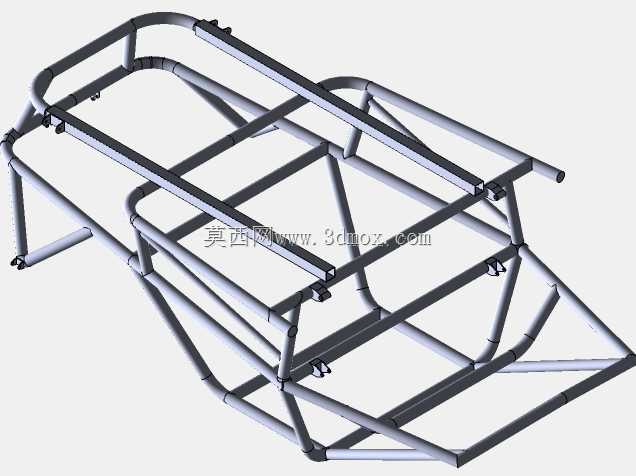

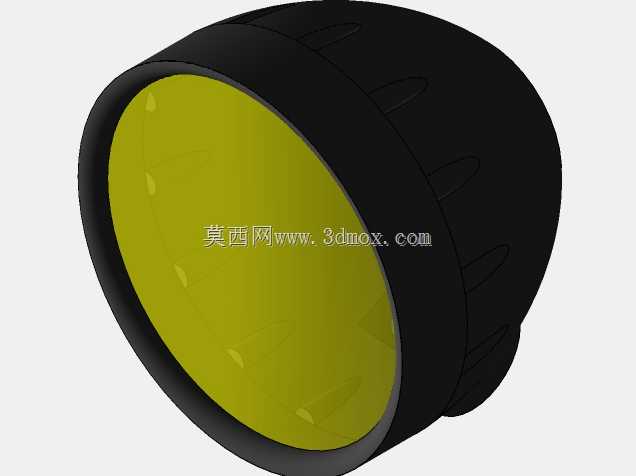

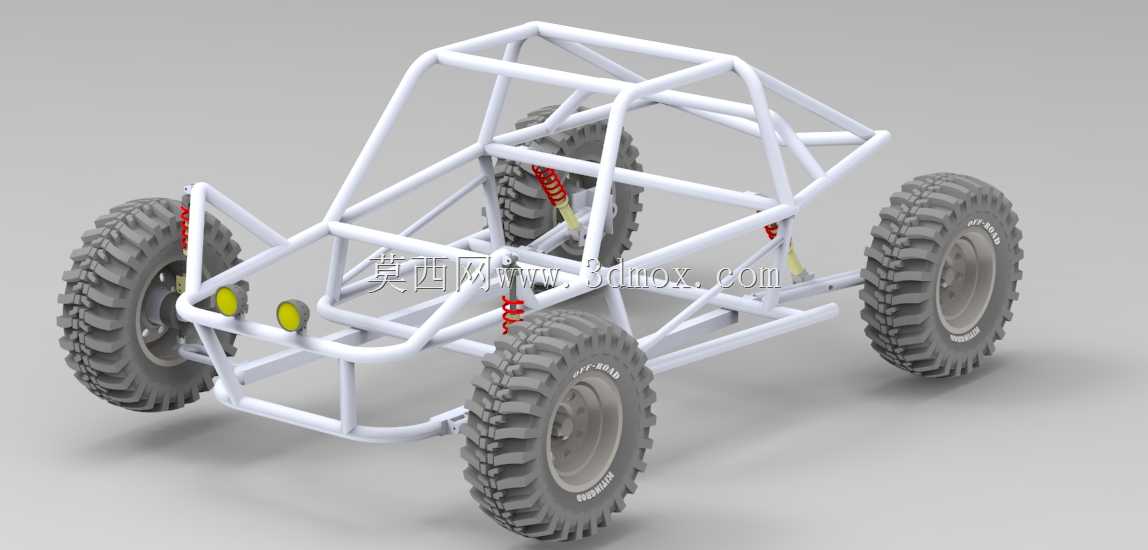

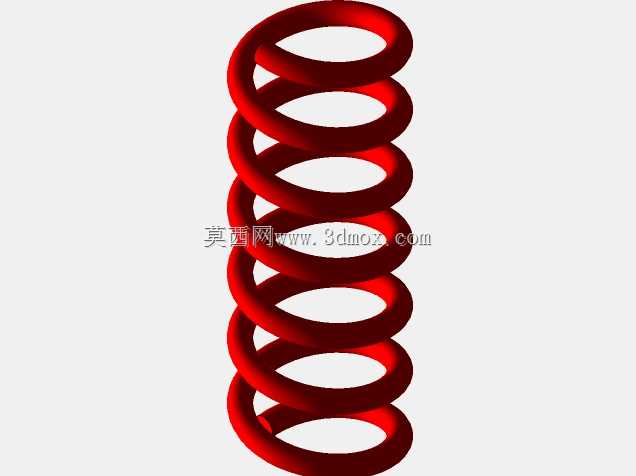

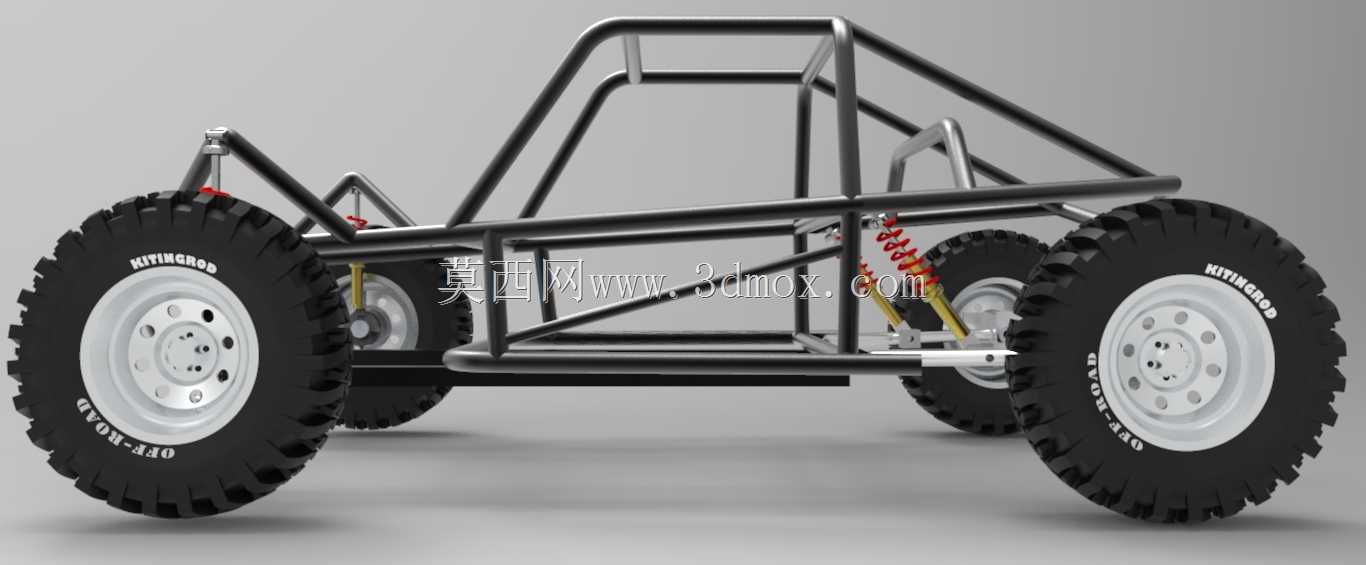

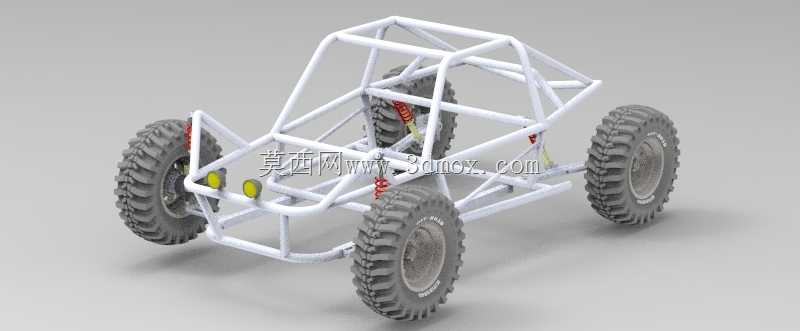

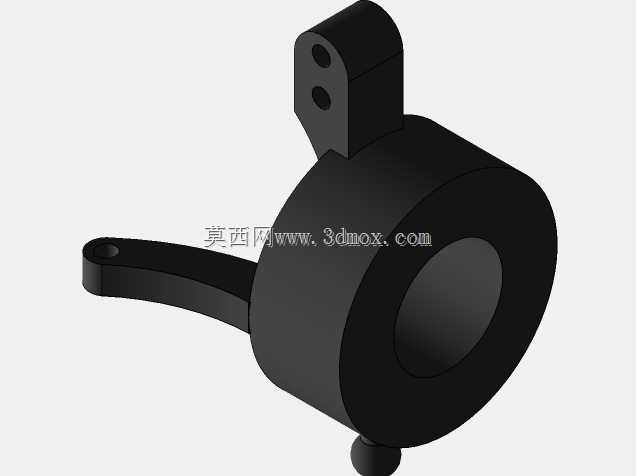

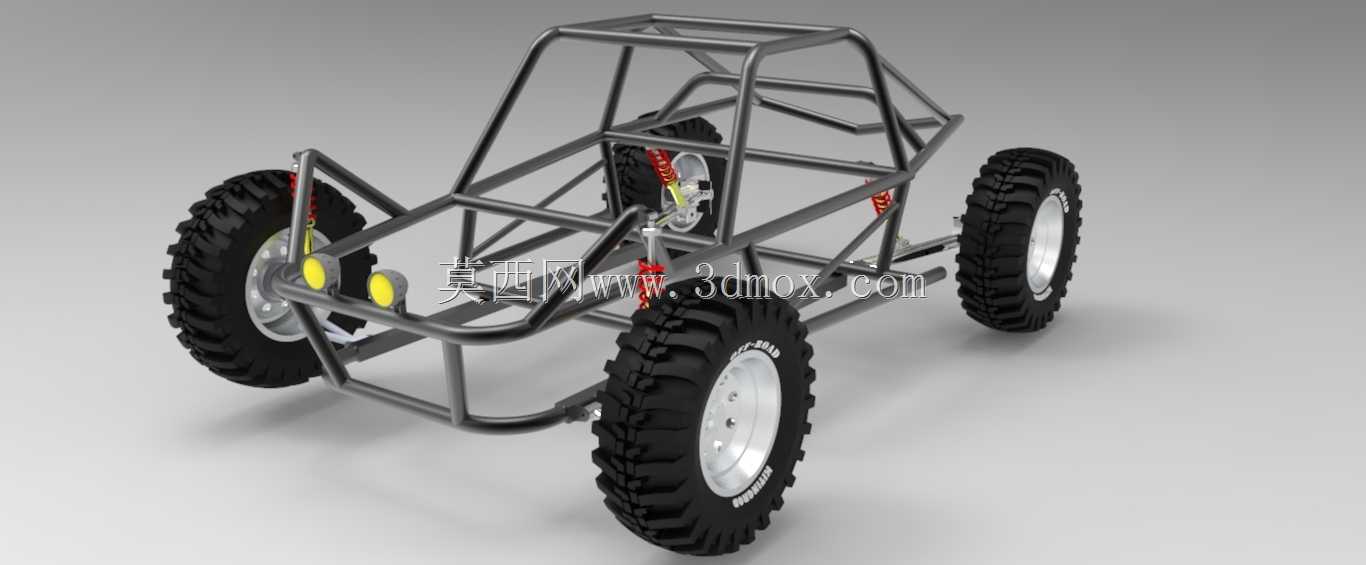

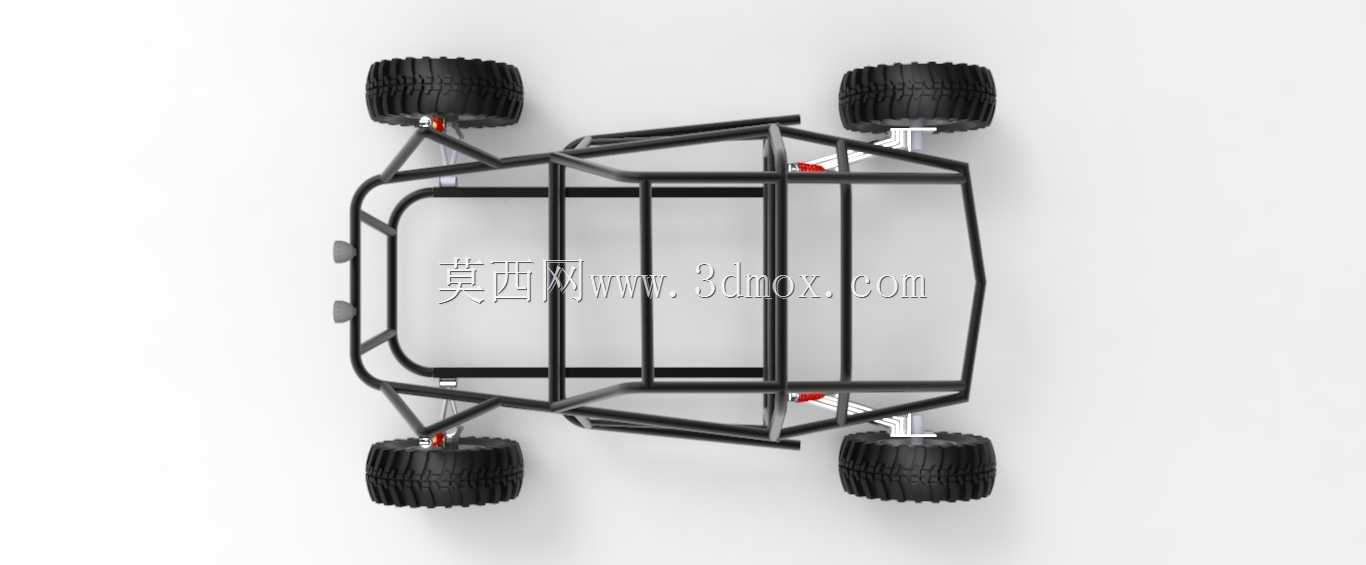

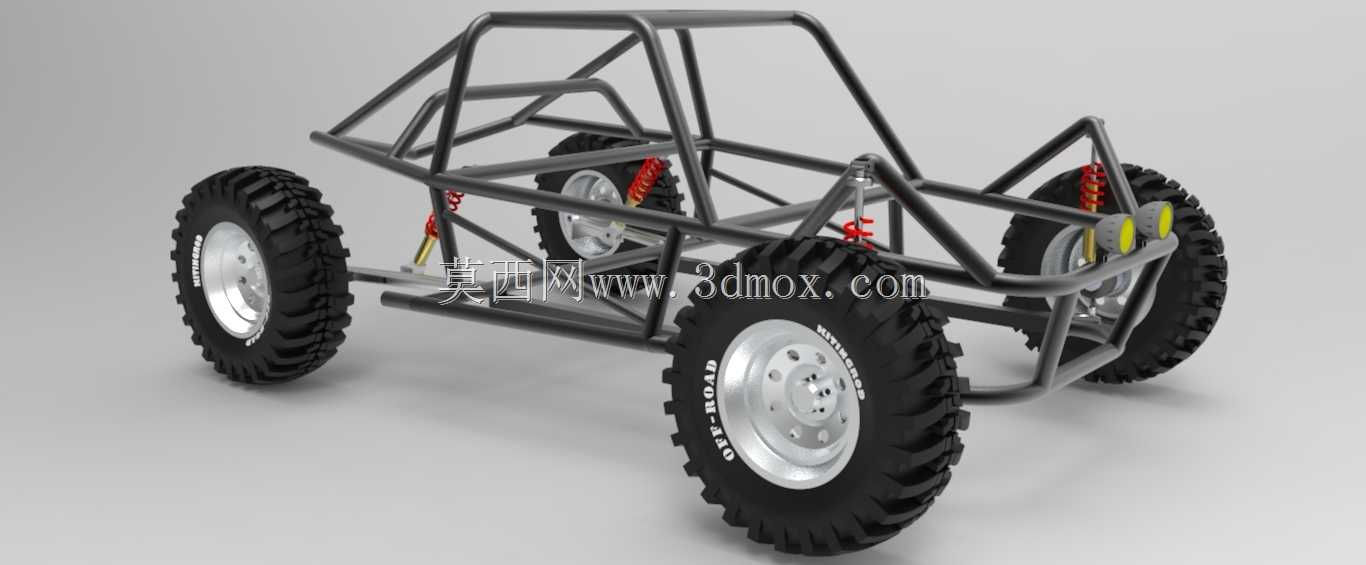

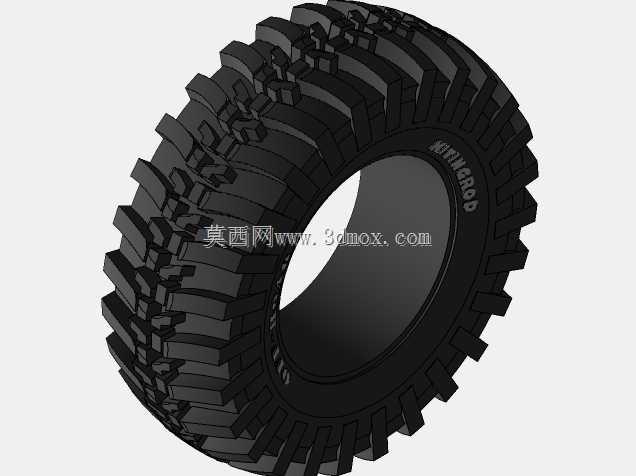

这款管架式全地形越野车辆，主要面向非铺装复杂路况的越野通行场景，可适配野外勘探作业通行、户外越野竞技、特殊地形短途通勤等使用需求，能够在砂石路面、泥泞滩涂、起伏坡地等常规乘用车辆无法通行的区域稳定行驶，为复杂地形下的人员移动、轻载物资转运提供可靠的载具支撑。整车采用外露式空间管阵车架结构作为核心承载基体，设计阶段优先考量结构强度与整备质量的平衡，通过不同管径的高强度钢管拼接形成闭环受力结构，在车辆承受飞跳落地冲击、侧倾受力、颠簸路面交变载荷时，能够将外力均匀分散到整个车架结构上，避免局部应力集中导致的结构变形，同时相比传统承载式车身大幅降低了整车自重，提升了车辆的动力重量比与越野通过灵活性。车辆行走系统匹配大颗粒深花纹越野轮胎，胎块高度与排布专门针对松软、湿滑路面设计，能够在非铺装路面提供足够的抓地力，配合长行程螺旋弹簧阻尼悬架结构，四个车轮均可独立实现大行程上下跳动，在起伏路面行驶时能够尽可能保证轮胎与地面的接触面积，减少车轮悬空打滑的概率，同时缓冲路面传递到车架的冲击，提升行驶稳定性与驾乘人员的舒适度。设计过程中对整车安装边界做了明确的尺寸约束：车架前部预留了动力总成、转向机构与前照灯组的安装空间，管架结构预留了对应安装点位，可适配小排量内燃动力总成或电驱动总成的布置；中部座舱区域按照单人驾乘的空间需求设计，预留了座椅、安全带、操控机构的安装位置，管架结构同时承担防滚架的防护作用，在车辆发生翻滚时能够形成足够的安全生存空间，避免座舱变形挤压驾乘人员；车架后部预留了传动系统、燃油系统或动力电池组的安装空间，悬架安装点的位置经过反复校核，保证车轮跳动过程中不会与车架、传动部件发生运动干涉。整车轴距与轮距参数经过针对性匹配，既保证了狭窄地形下的转向灵活性，又兼顾了高速越野行驶时的侧向稳定性，最小离地间隙设定能够满足常规乱石、坑洼路面的通过需求，避免底盘部件在行驶过程中与地面凸起发生磕碰。转向系统采用前置转向拉杆结构，转向角度设定适配越野场景的小半径转弯需求，制动系统安装点位在车轮内侧预留，可适配盘式制动结构保证复杂路况下的制动可靠性，整车所有管架连接节点均按照受力方向做了加强处理，在保证结构强度的同时尽可能减少冗余材料的使用，实现轻量化与可靠性的最优平衡。
