工业仓储用自动导引堆垛叉车结构设计

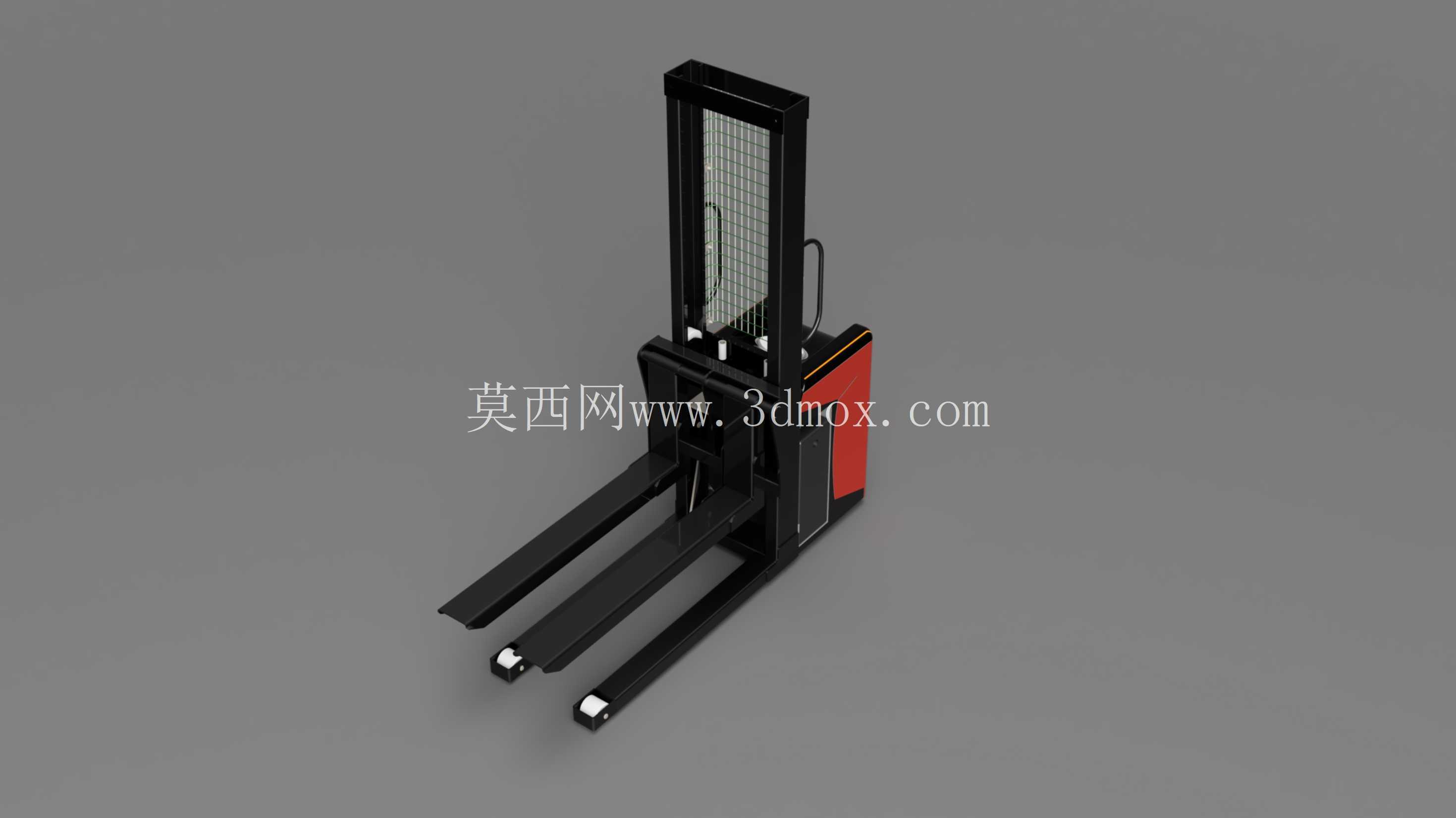

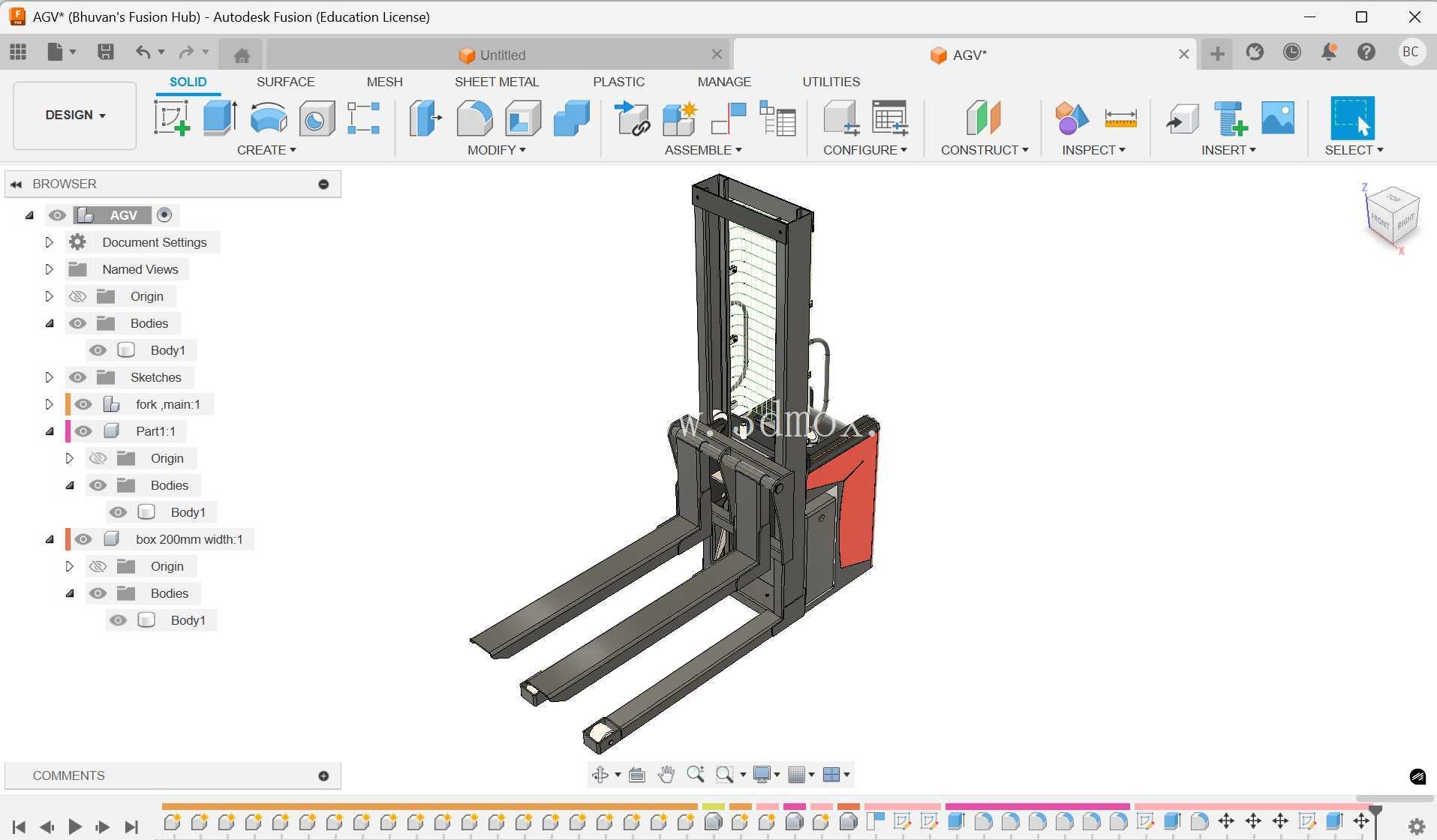

　　这款自动导引堆垛叉车的三维结构，核心面向离散制造车间线边仓、电商前置仓、医药冷链库这类窄通道作业场景设计，区别于传统人工驾驶叉车，其整体外廓尺寸做了针对性压缩，车体主体宽度控制在800mm区间，最小直角堆垛通道宽度可控制在2200mm以内，能够适配多数老旧厂房改造后的窄巷道仓储布局，不需要对现有库区地面、货架排布做大规模调整即可完成部署。从功能实现逻辑来看，该设备整合了水平行走、货叉升降、作业安全防护三大核心模块，行走驱动轮布置在车体后侧中部，配合前部两个随动承重轮，可实现原地零半径转向，在货架端头的转弯区域不需要预留额外的冗余空间，对于库容利用率的提升效果明显。

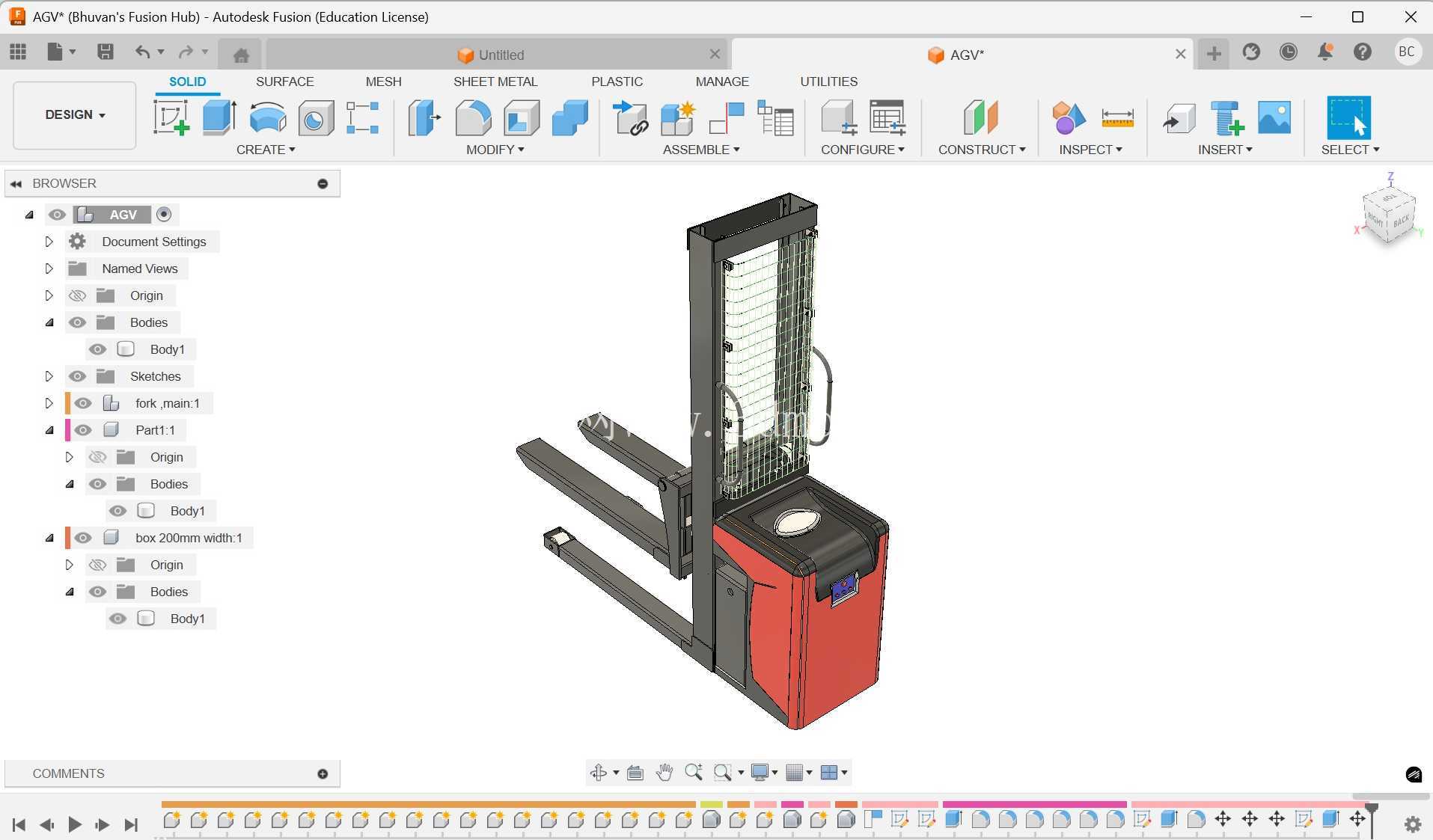

　　升降机构采用单立柱门架结构，门架主体采用型钢焊接成型，内部布置链式传动升降组件，额定起升高度覆盖1.6米到3米的常规仓储货架取放货区间，货叉采用标准挂钩式安装结构，可根据不同载具的托盘尺寸调整叉齿间距，适配欧标、国标等多种通用托盘规格，额定承载能力设定在1.2吨，完全满足线边物料周转、整箱货品出入库的常规作业需求。设计过程中优先考虑了设备运行的安全冗余，门架前部设置了全高的金属防护网，避免升降过程中货物意外滑落对车体核心部件造成损伤，车体四周布置了接触式防撞条与非接触式避障传感器的安装位，在三维建模阶段就预留了传感器安装孔位与走线空间，不需要后期对车体结构做二次切割修改。

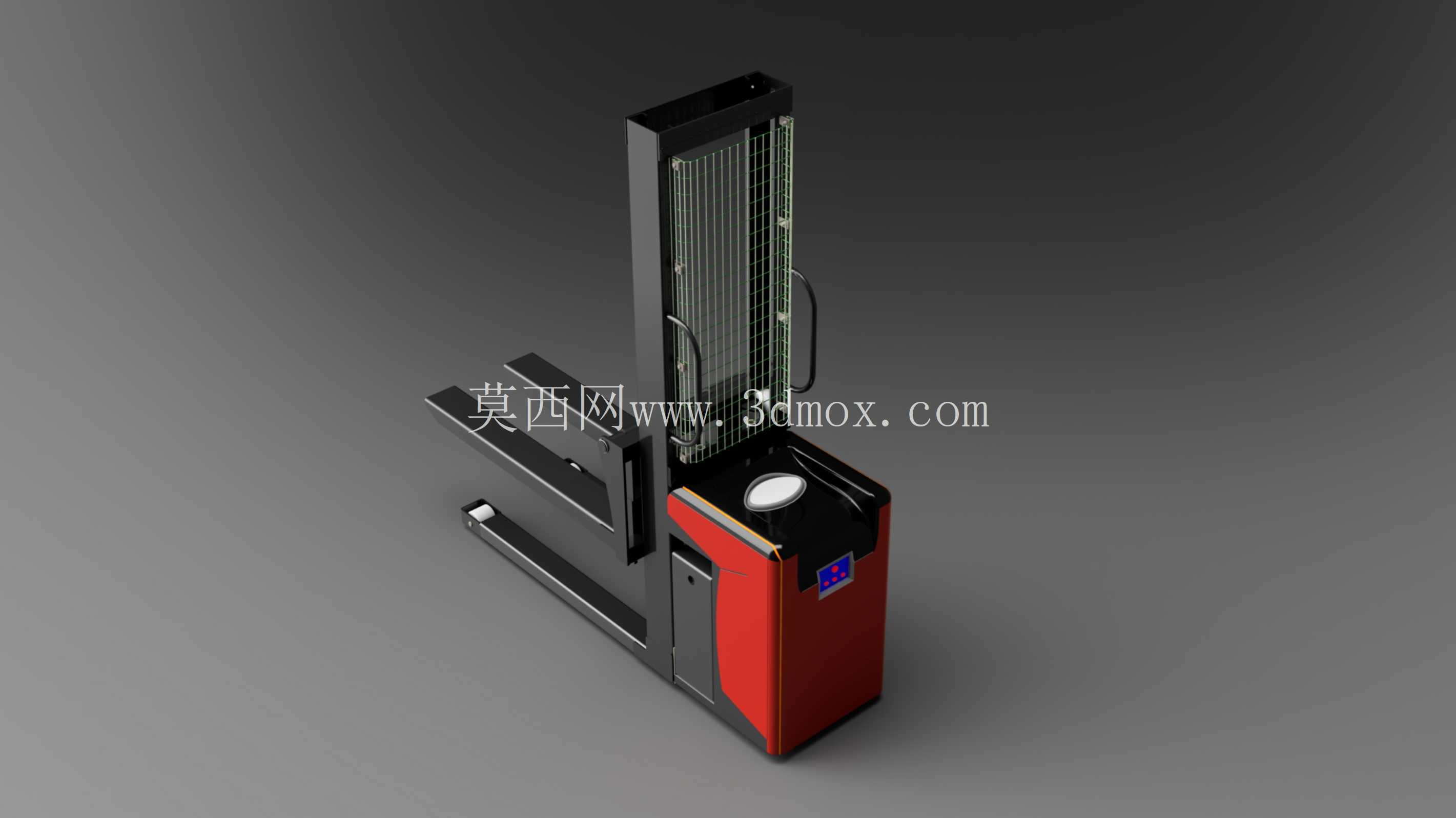

　　车体前部的操作面板区域预留了人机交互屏幕、急停按钮、状态指示灯的安装位置，手动操作模式下操作人员可站在车体侧方完成设备调试、手动取放货操作，不需要额外设置驾驶位，进一步压缩了车体的整体长度。驱动系统的安装腔体布置在车体下部后侧，与前部的配重腔体做了分隔设计，电池组采用抽拉式安装结构，可在不拆解车体外壳的情况下完成电池更换，适配多班次连续作业的场景需求。货叉部分的结构做了加强处理，叉齿根部与滑架的连接位置做了圆角过渡处理，避免长期受载出现应力集中开裂的问题，滑架与门架之间采用滚轮导向结构，建模阶段预留了滚轮间隙调整垫片的安装空间，后期维护时可通过增减垫片调整滑架的运行间隙，降低升降过程中的晃动量。

　　从安装边界来看，该设备对地面的要求与普通手动液压托盘车一致，地面平整度误差控制在每2米范围内不超过5mm即可正常运行，不需要额外铺设磁条、二维码等导引标识的预埋结构，适配激光SLAM、视觉导引等多种主流AGV导航方案的安装需求。车体顶部预留了导航模块、报警灯的安装法兰面，不同导航方案的硬件可直接通过法兰孔位固定，不需要重新设计顶部安装支架。液压动力单元布置在车体中部的密封腔体内，与电气控制腔体做了物理隔离，避免液压油渗漏对电气元件造成污染，腔体内部预留了液压管路的走线槽，管路转弯位置都预留了足够的弯曲半径，避免长期运行过程中管路出现弯折堵油的问题。整体结构没有采用复杂的异形曲面设计，多数结构件采用标准板材、型材焊接成型，加工工艺性较好，不需要投入特殊的成型模具即可完成样机试制，对于中小设备厂商的快速落地适配十分友好。
