青铜材质圆柱形衬套结构设计

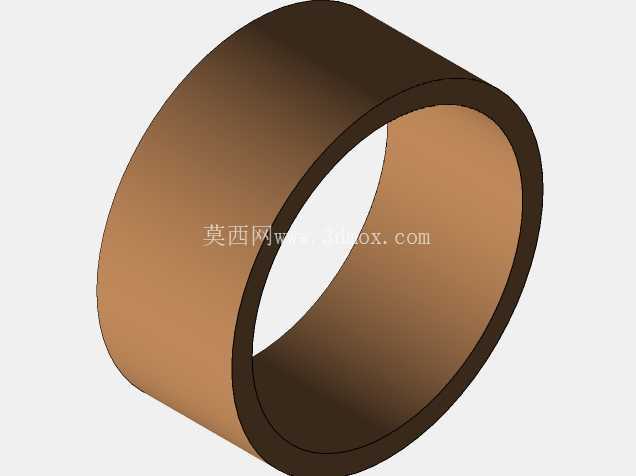

　　在重载低速的传动副设计场景中，青铜衬套始终是滑动支撑部位的核心选型方向，这类圆柱形衬套多用于工程机械铰接点、农用设备转轴支撑、轻工机械往复运动部位，相比滚动轴承，它能承受更大的冲击载荷，对安装座的加工精度容忍度更高，在粉尘、潮湿等恶劣工况下的使用寿命表现更稳定。这款青铜衬套采用直筒等壁厚结构设计，整体为空心圆柱形态，没有额外的定位法兰或油槽结构，适配安装空间紧凑、轴系径向尺寸受限的装配场景，安装时直接压入座孔即可完成固定，不需要额外的轴向定位零件，装配工序简单，适合批量设备的快速组装需求。

　　从设计逻辑来看，这类无油槽直筒衬套的选型核心是匹配轴径与座孔的配合公差，内孔与转轴采用间隙配合，保证轴转动时不会出现卡滞，外圆与安装座孔采用过盈配合，避免衬套在工作过程中随轴转动出现窜动磨损。壁厚的选择经过载荷校核，青铜材质本身具备良好的自润滑特性，即使在润滑脂加注不及时的情况下，也能依靠材质本身的减磨特性降低轴与衬套之间的摩擦系数，减少轴面的磨损量，日常维护只需要定期补充润滑脂即可，不需要频繁更换支撑件。

　　在实际设备应用中，这类衬套常被用在装载机的动臂铰接点、输送机的托辊支撑部位、小型机床的进给轴导向套位置，不同工况下可以根据载荷大小调整衬套的长度与壁厚，本次设计的衬套尺寸参数完全取自通用传动件的标准规格表，内孔尺寸、外圆直径、轴向长度都符合行业通用的安装边界，不需要对现有设备的安装座进行二次加工就可以直接替换原有磨损件，降低设备维修的改造成本。建模过程中严格按照尺寸表的参数进行实体绘制，内外圆的同轴度公差控制在机械设计通用要求范围内，端面与轴线的垂直度满足压装定位需求，没有多余的倒角或装饰性结构，所有结构特征都服务于装配与使用功能。

　　对于结构设计从业者来说，这类标准衬套的三维模型可以直接调用到设备整体装配中，不需要重复绘制基础零件，能大幅缩短整机设计的建模周期，在选型阶段可以直接通过模型核对安装空间是否存在干涉，提前预判装配过程中可能出现的尺寸冲突问题。在设备维修场景中，维修人员可以通过三维模型直观确认衬套的外形尺寸，提前备好替换件，减少设备停机等待配件的时间。青铜材质的选型也充分考虑了工况适应性，相比黄铜材质，锡青铜的硬度更高、耐磨性更好，适合承受径向载荷的支撑部位，不会因为长期受压出现塑性变形导致内孔尺寸失准，相比钢制衬套，它的质地更软，磨损过程中优先损耗衬套本身，保护价值更高的转轴零件，降低设备的整体维修成本。设计时没有在衬套内壁加工油槽，是因为部分工况采用油脂润滑，直筒内壁的储油空间已经能满足润滑需求，加工油槽反而会降低衬套的承压面积，影响载荷承受能力，针对油润滑的工况，可以在后续衍生设计中增加环形油槽或轴向油道，适配不同的润滑方式需求。
