128x64点阵嵌入式显示模组结构设计

这款128x64点阵显示模组的三维结构设计，完全围绕工业嵌入式场景的实际安装使用需求展开，在做结构方案之初就先梳理了这类模组的常见应用工况：多数时候它会被集成在小型工控终端、手持检测设备、便携数据采集器、小型仪器仪表的面板内部，作为人机交互的核心显示输出部件，用来展示参数数值、状态提示、简单菜单选项这类信息，不需要高分辨率的彩色显示，重点是运行稳定、安装便捷、抗干扰能力适配工业现场环境。

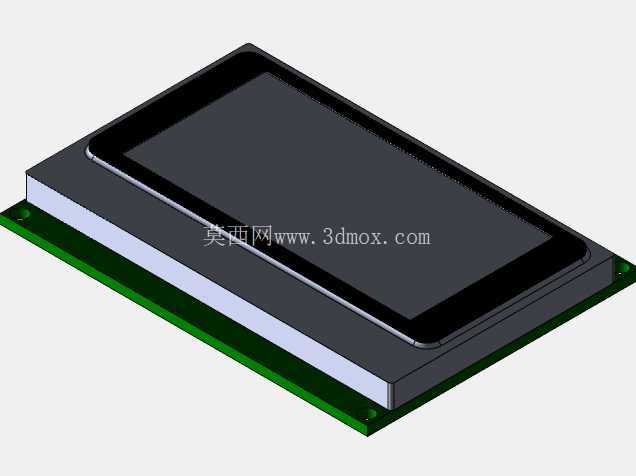

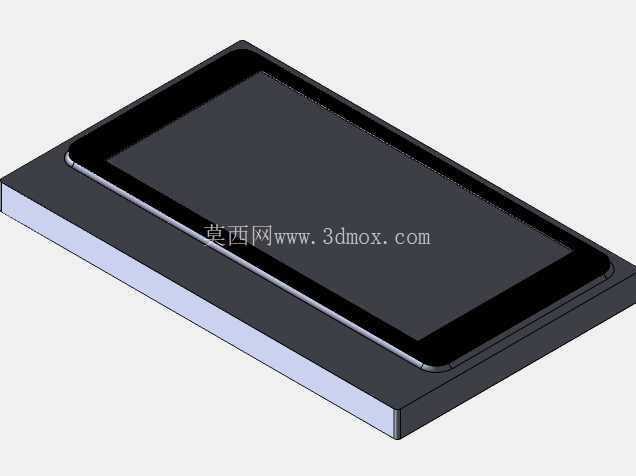

从结构分层来看，整个模组从上到下依次是显示防护边框、点阵液晶层、背光导光层、PCB承载基板，各层之间的配合公差在建模时做了严格的约束，边框和液晶层的周圈预留了0.15mm的装配间隙，既可以避免组装时挤压液晶层造成显示坏点，也能给双面胶密封或者泡棉缓冲预留安装空间，防止现场使用时的振动冲击传递到液晶玻璃上造成碎裂。显示区域的边框做了0.3mm的内倒角，一方面是组装时可以起到导向作用，方便液晶层快速对位，另一方面也能遮盖液晶层边缘的非显示黑边，让成品的可视区域看起来更规整，不会出现边缘漏光或者黑边外露的问题。

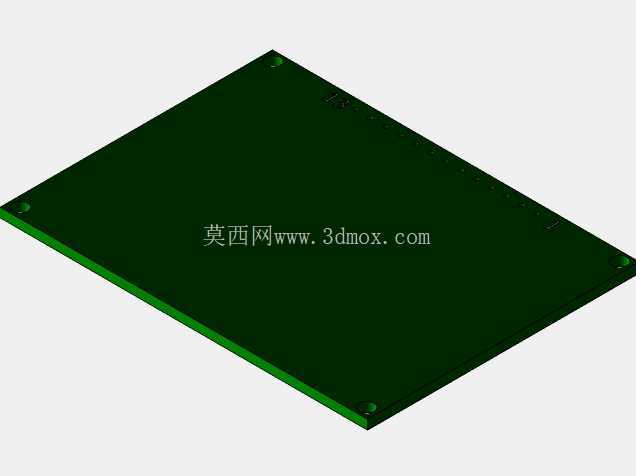

PCB基板的设计上，建模时严格对齐了行业通用的安装孔位尺寸，四个角的固定孔采用M2螺丝的安装规格，孔位周边预留了2mm的禁布区，避免螺丝锁紧时压伤板上的走线或者贴片元件，基板的边缘和设备内部其他结构件的安全间隙预留了1mm，防止组装时出现干涉。整个模组的厚度控制在8.2mm，属于薄型化的嵌入式设计，适配前面板厚度1-2mm的安装场景，前面板和模组边框的配合面预留了0.2mm的台阶，可以直接卡在面板开孔内，不需要额外的固定支架就能完成初步定位，减少组装时的零件数量。

接口部分的建模也充分考虑了实际接线需求，排线接口布置在PCB基板的短边侧，接口高度没有超出模组的总厚度，不会因为排线插接导致整体安装高度超标，接口周边预留了手指操作的空间，方便生产组装时插拔FPC排线，不需要额外的辅助工具。背光部分的结构做了匀光设计，导光板的厚度均匀，周圈的遮光胶层在模型里做了准确的厚度还原，避免出现边缘漏光导致的显示对比度不均问题，在光线复杂的工业现场也能保证显示内容清晰可读。

在建模过程中，所有的圆角、拔模角度都按照实际注塑生产的工艺要求做了处理，边框的外表面做了细磨砂面的结构预留，不需要后续的表面喷涂处理就能达到较好的外观质感，同时也能减少使用过程中的指纹残留和划痕。整个模组的外形长宽尺寸控制在72mm×48mm，适配多数小型手持设备和嵌入式终端的面板开孔尺寸，不需要对现有设备的面板结构做大幅修改就能直接替换同规格的旧款显示模组，兼容性较强。

从结构可靠性角度出发，建模时对各层的堆叠顺序做了防呆设计，液晶层和背光层的角部做了不对称的定位缺口，组装时不会出现装反的问题，减少生产线上的组装错误率。PCB板上的元件布置都避开了安装受力区域，螺丝锁紧时的压力不会传递到贴片元件上，避免出现元件虚焊或者脱落的问题。整个模型的结构细节完全还原了量产产品的实际状态，不管是用来做设备的结构干涉检查，还是做面板开孔的尺寸匹配，都能直接复用相关尺寸参数，不需要再做二次的结构修正。
