TB6600步进电机驱动板结构设计

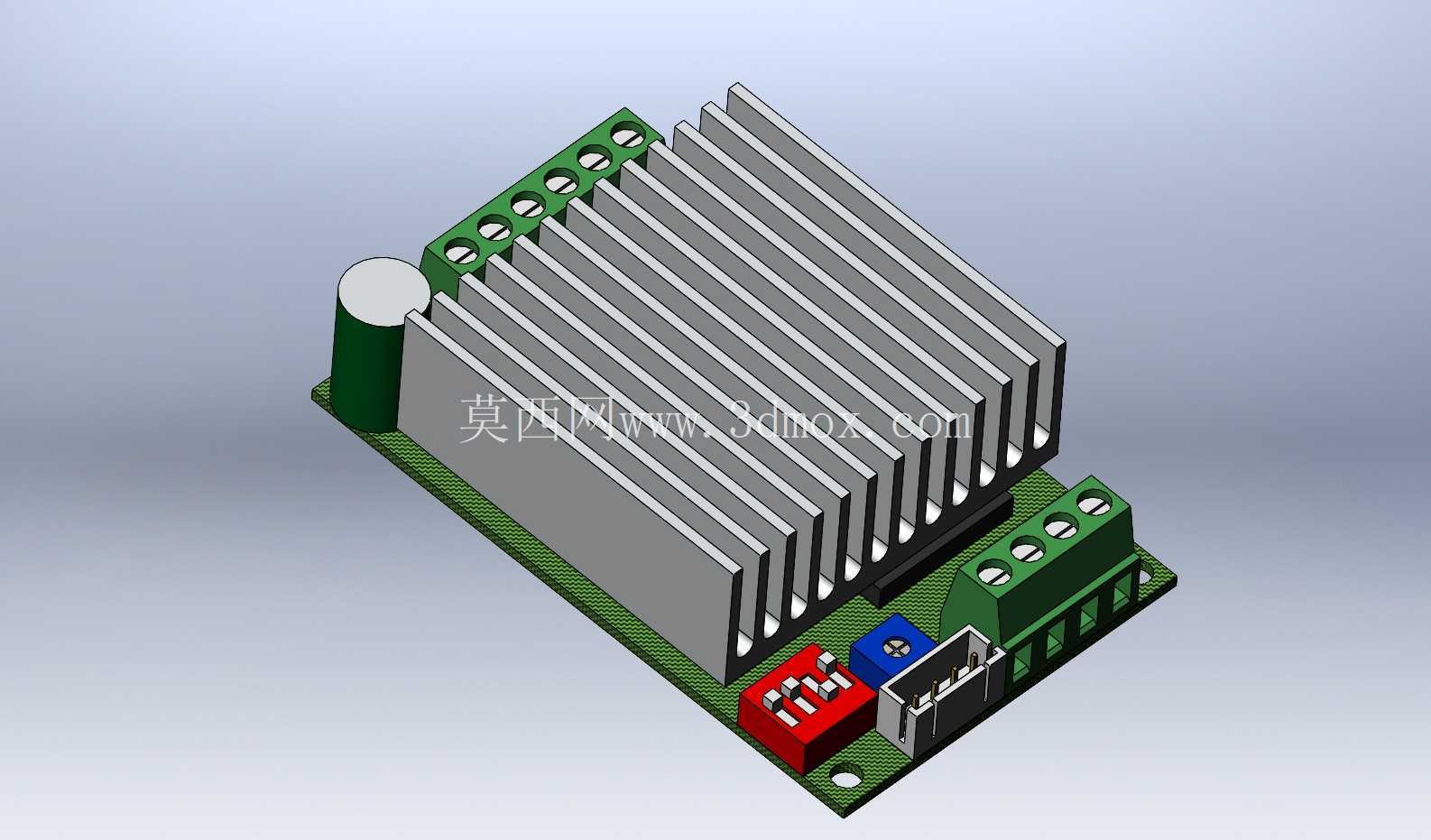

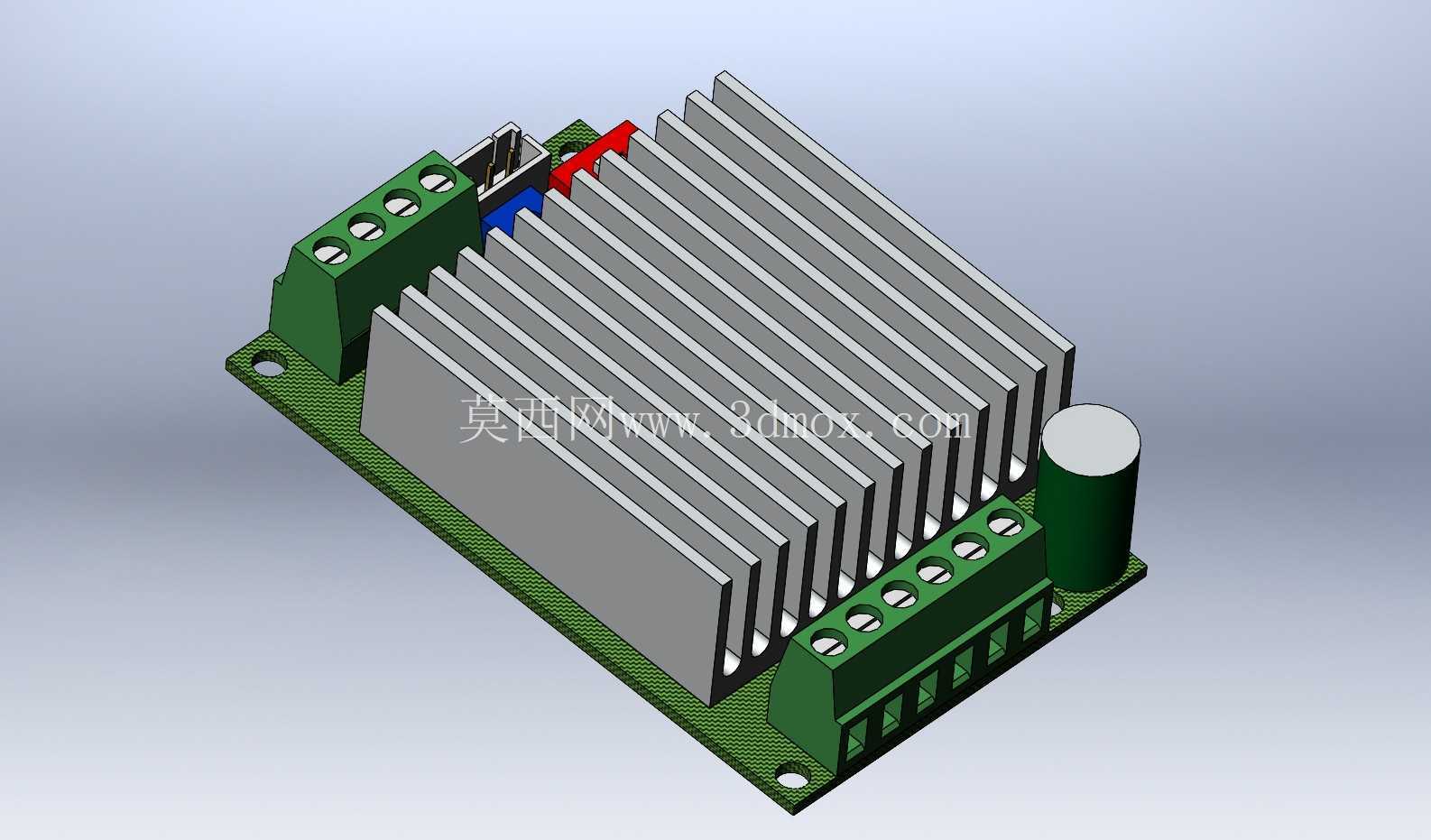

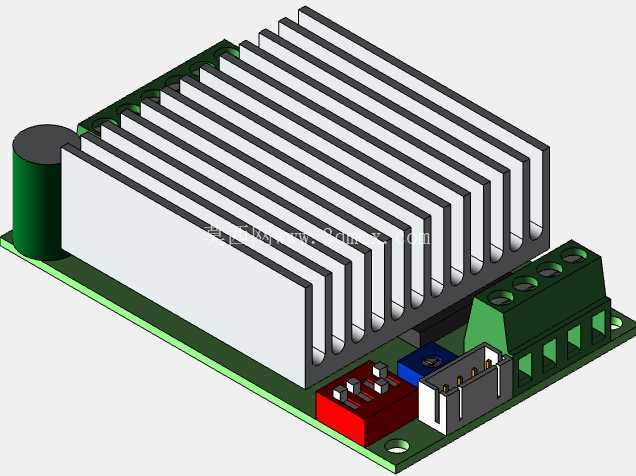

在数控雕刻、3D打印、小型自动化滑台这类需要精准步进控制的设备里，步进电机驱动板是连接控制单元与执行电机的核心枢纽，TB6600作为市面普及度极高的驱动方案，其结构设计直接影响整套运动系统的运行稳定性。做这款驱动的三维结构时，最先要敲定的是散热模块的布局——TB6600满负载输出4.5A电流时，功率管的发热量不容小觑，所以铝制挤压散热鳍片必须完全覆盖功率器件的发热区域，鳍片的齿间距、齿高都要匹配自然对流的散热需求，不能为了压缩整体体积盲目缩减散热片尺寸，否则长时间运行会触发过温保护，甚至造成功率器件烧毁。

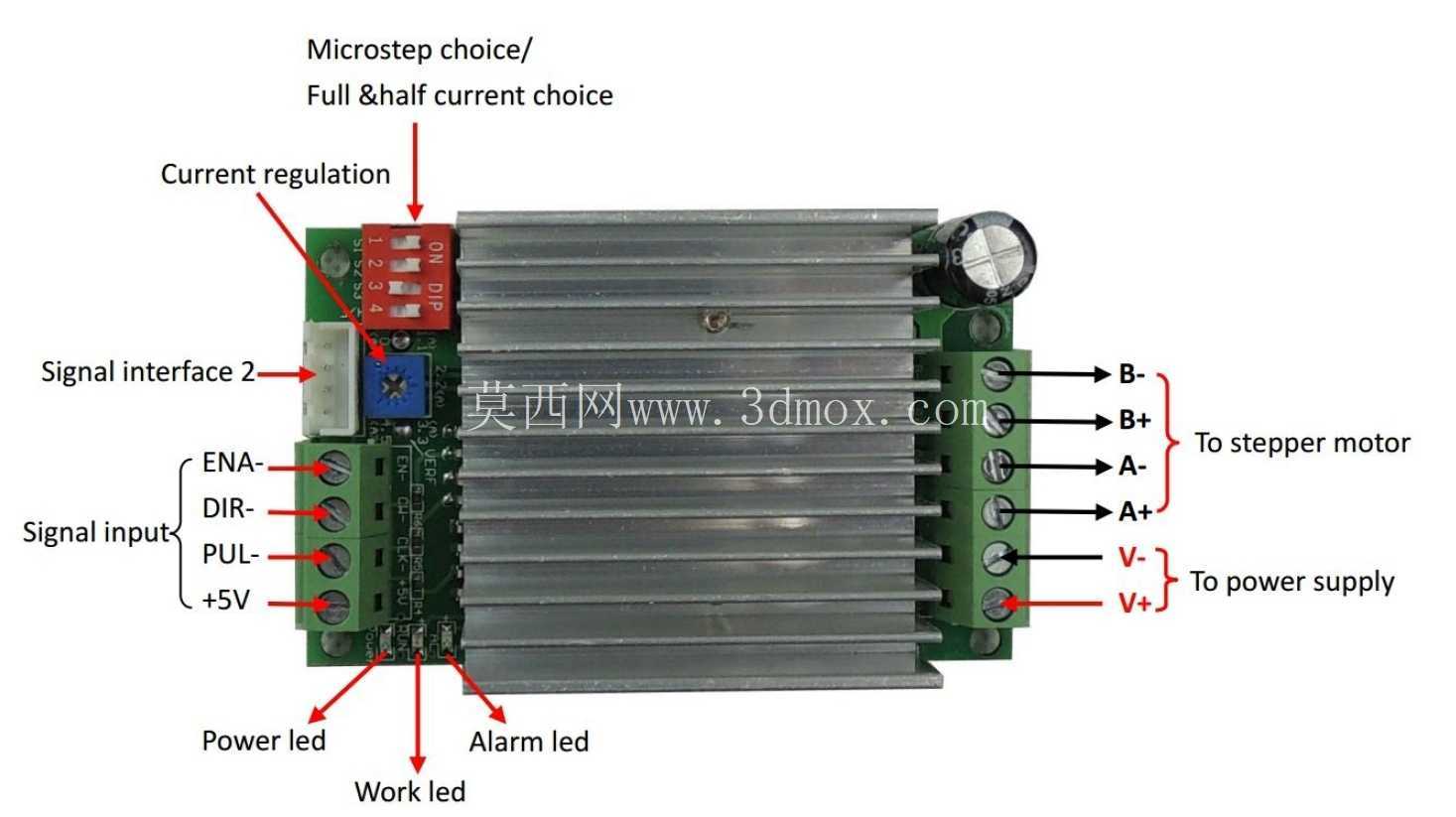

从实际安装场景来看，这类驱动板大多安装在设备电控箱的DIN导轨或者绝缘安装板上，所以PCB的外形轮廓要避开常见电控箱的安装干涉位，两侧的接线端子布局要符合电工接线的操作习惯：强电侧的电机接线端子、电源输入端子放在板体一侧，弱电侧的脉冲、方向、使能信号端子放在另一侧，强弱电分区走线能减少信号干扰，接线时也不容易出现误接。板上的拨码开关位置要预留足够的手指操作空间，不能被散热片或者周边元件挡住，毕竟现场调试时需要通过拨码调整电流档位、细分步数，操作空间不足会大幅增加调试难度。

板载的电解电容位置要靠近电源输入引脚，电容的高度不能超过散热片的顶面高度，避免安装时电容与上层结构或者安装板发生磕碰，电容的引脚焊盘要做加大处理，承受大电流通断时的机械应力与热应力。信号输入侧的接插件选用常见的卧式端子，既可以用插针直接连接控制板，也可以通过排线引出，适配不同设备的接线需求。PCB四角预留的安装孔要匹配M3螺丝的安装尺寸，孔位周围做露铜加镀锡处理，安装时可以通过铜柱与安装板固定，同时实现接地屏蔽，减少外部电磁干扰对驱动信号的影响。

散热片与PCB之间的固定方式不能只用背胶粘贴，要在散热片对应的PCB位置预留固定孔位，通过尼龙螺丝将散热片牢牢锁在PCB上，避免设备运输或者长期震动后散热片移位，导致功率器件与散热片之间的导热硅脂接触不均，散热效率下降。板上的电源指示灯、故障指示灯位置要设置在板体边缘便于观察的位置，不用拆开电控箱盖板就能直观看到驱动的工作状态，排查故障时能快速判断供电是否正常、驱动是否触发保护。

从尺寸边界来看，整体板宽控制在常见的单路步进驱动标准宽度范围内，长度方向预留足够的爬电距离，强电端子之间的槽位要满足电气安全间隙要求，避免高压侧出现拉弧打火的问题。板上的功率走线宽度要按照5A的载流量做加宽处理，走线拐角做圆弧过渡，减少大电流通过时的尖峰干扰，信号走线尽量远离功率回路区域，必要时在信号层做包地处理，提升信号传输的稳定性。

实际做结构建模时，每个元件的占位都要匹配实际物料的三维尺寸，比如接线端子的螺丝高度、拨码开关的拨柄行程、散热鳍片的倒角细节都要还原到位，不能只做外形示意——毕竟这类三维模型除了用于展示，更多是给做电控箱布局的工程师做干涉检查用，如果元件尺寸有偏差，实际装配时就会出现装不上、接线空间不足的问题。比如很多新手建模时容易忽略接线端子拧螺丝时的螺丝刀操作空间，把端子贴到板边或者靠近其他元件，实际装配时螺丝刀伸不进去，根本没法完成接线，这类细节在结构设计时必须提前考虑到。

另外，驱动板底部的元件高度也要控制，比如贴片电阻、电容的高度不能超过安装铜柱的支撑高度，否则板体固定后底部元件会压在安装板上，容易造成元件引脚短路或者元件被压坏。板上的预留测试点位置要避开安装区域，方便生产调试时用探针接触测试，不用拆板就能测量关键节点的电压、波形。整体结构设计没有多余的装饰性结构，所有的外形、孔位、元件布局都是围绕实际使用中的安装、接线、散热、调试需求来做，完全贴合工业现场的实际使用场景，不管是做设备改造的电控设计，还是做批量生产的结构适配，这个模型都能提供准确的结构参考。
