方形混合式步进电机结构设计方案

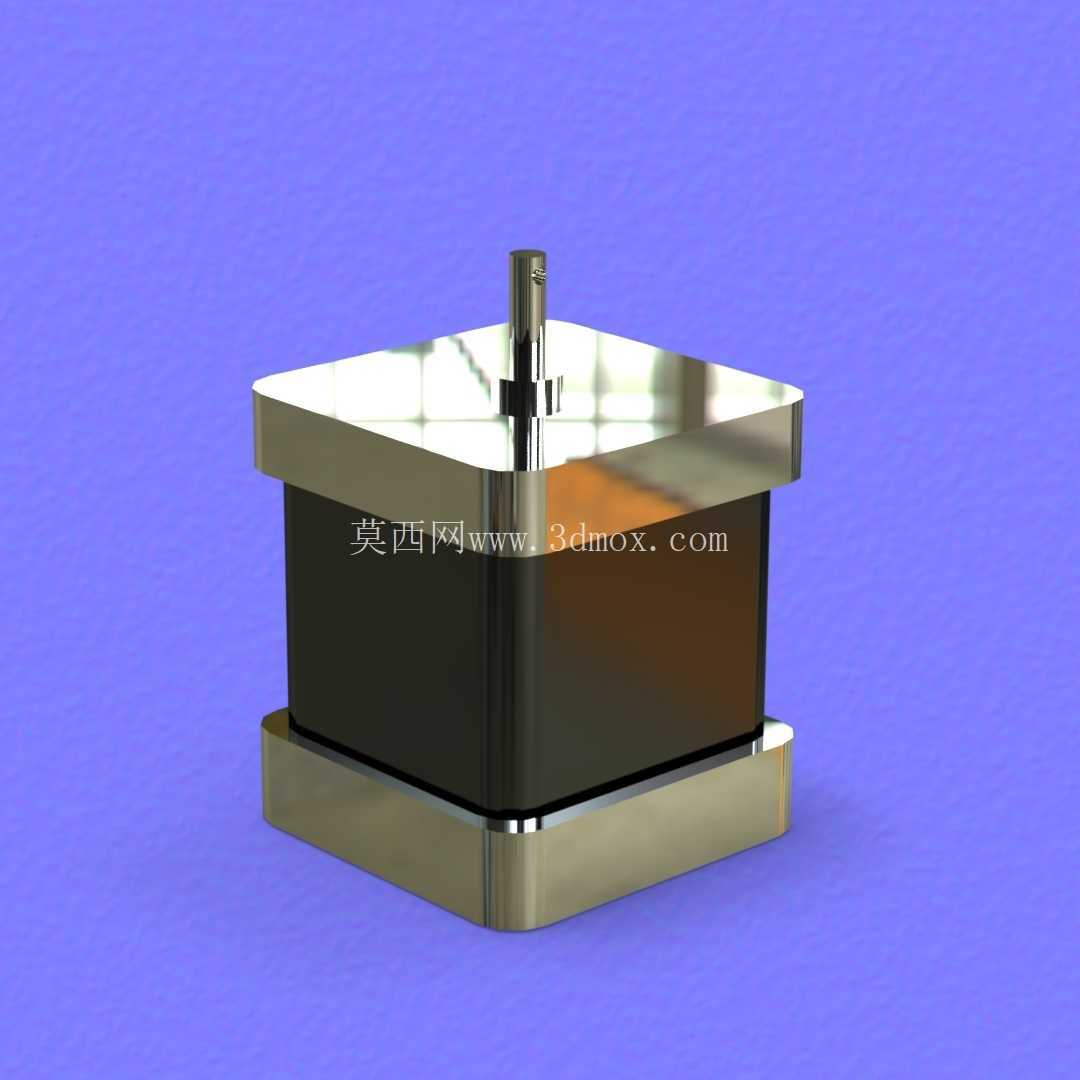

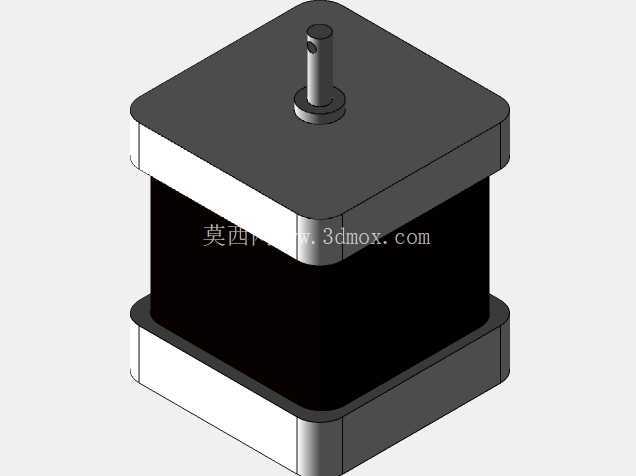

这款步进电机的结构设计围绕工业场景的高精度定位需求展开，方形机座的选型思路首先考虑了自动化设备安装面的空间利用率，区别于圆形机座电机，方形结构在贴装到设备安装板时，四个边角可直接匹配标准安装孔位，不需要额外设计转接法兰，能有效压缩设备内部的安装空间占用。从实际应用场景来看，这类步进电机常被用在3D打印机的进给轴传动、小型自动化点胶设备的位移平台驱动、办公自动化设备的走纸机构、工业流水线的小型分拣拨杆驱动等场景，这些场景普遍对电机的步距精度、低速运行稳定性有明确要求，同时不需要过高的输出转速，刚好匹配步进电机低速大扭矩、开环即可实现精准位置控制的特性。

从功能特性来看，该电机的输出轴采用单轴伸设计，轴端预留了标准的联轴器安装位，可直接匹配膜片联轴器、梅花联轴器等常见传动连接件，不需要额外对轴端进行二次加工；机身上下两端的金属端盖采用了等厚设计，既可以保证内部定子绕组的轴向定位精度，也能在电机运行时通过金属端盖散出绕组产生的热量，避免长时间运行出现过热退磁的问题。设计过程中优先考虑了安装边界的通用性，机座的安装孔位间距遵循了常见42系列、57系列步进电机的通用安装规范，设备设计人员在做选型替换时，不需要重新调整安装板的孔位布局，可直接替换同规格的其他品牌步进电机，降低设备改型的设计成本。

在结构细节处理上，电机的定子与机壳采用过盈配合装配，可避免电机在频繁正反转的工况下出现定子移位，影响步距精度；转子组件的磁钢采用分段式粘接结构，可有效降低电机运行时的齿槽转矩，让电机在低速运行时不会出现明显的爬行现象，提升传动平稳性。输出轴的轴承选用了深沟球轴承，两端支撑的结构可承受一定的径向负载，满足皮带传动、齿轮传动等常见侧装负载的使用需求，不需要额外加装支撑轴承座。

从实际选型适配的角度来看，这类方形步进电机的机身长度与输出扭矩直接相关，设计时预留了不同机身长度的拓展接口，可根据设备的负载需求调整绕组参数与机身长度，在同一安装尺寸下覆盖不同的扭矩输出区间，方便设备设计人员根据实际负载情况选型。电机的出线端设置在机座侧面，可根据设备的布线需求调整出线方向，避免与设备内部的其他结构件产生干涉，布线时可直接沿安装板表面走线，不需要预留过大的走线空间。在做三维结构装配时，电机的安装面与设备安装板之间可添加薄型绝缘垫片，既可以调整安装平行度，也能避免电机运行时的振动传递到设备机架上，降低设备整体的运行噪音。针对需要频繁启停的工况，电机端盖上预留了加装刹车模块的安装位，可直接匹配失电刹车组件，在设备断电时锁定输出轴位置，避免垂直安装的轴系出现下坠问题，提升设备运行的安全性。
