导向式快速安装连接套筒结构设计

　　在装配线、设备维保、工装快换等高频拆装作业场景中，连接部件的对位效率直接影响整体作业节拍，传统圆柱插接式套筒在盲装、视线受限的工位上，往往需要反复调整角度才能完成对接，不仅拖慢装配节奏，还容易因硬插硬怼造成配合面磕碰拉伤，长期使用后出现配合间隙过大、连接打滑的问题。这款导向式连接结构正是针对这类痛点做的针对性优化，核心的导向锥段设计在插接初始阶段就能自动修正轴向偏差，即便操作人员手持工具存在3-5°的角度偏斜，也能顺着锥面顺滑滑入配合位，不需要反复目视对位，在设备内部狭窄空间、自动化快换工装的末端执行器对接场景下，这种自导向特性能够大幅降低对位难度，减少对位等待时间。

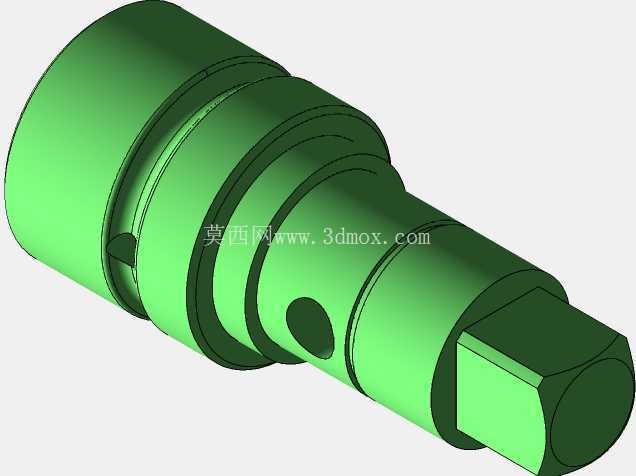

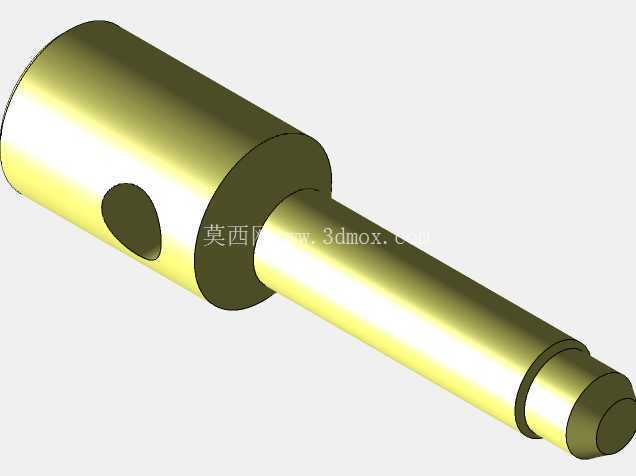

　　从结构分层来看，整个零件沿轴向分为几个功能明确的区段：最外端的方头传动段采用标准四方受力结构，和扳手类工具的驱动端完全匹配，方头的棱边做了0.2mm的倒角处理，避免应力集中造成的棱边崩裂，传动时的扭矩能够均匀分布在四个接触面上，不会出现局部应力过大导致的塑性变形；紧邻方头的是圆柱定位段，直径和对接基座的安装孔保持H7/g6的间隙配合，装配到位后这个区段承担径向定位作用，保证连接后整体同轴度控制在0.02mm以内，高速转动工况下不会出现偏心抖动；中间的多环槽结构是密封与卡滞防护的关键，环槽内可以适配对应规格的O型密封圈，装配后能够阻挡车间内的切削液、金属碎屑进入配合面，同时环槽的台阶结构也能和基座内的弹性卡珠配合，实现插入后的自动锁止，不需要额外加装销钉或者紧固件，插拔时只需要施加轴向力就能完成解锁，单手即可操作。

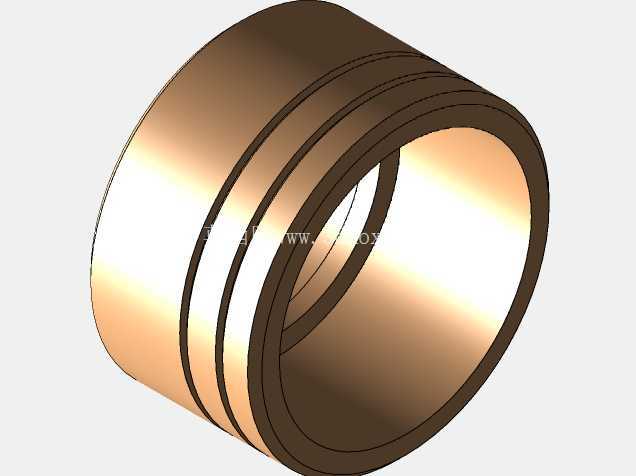

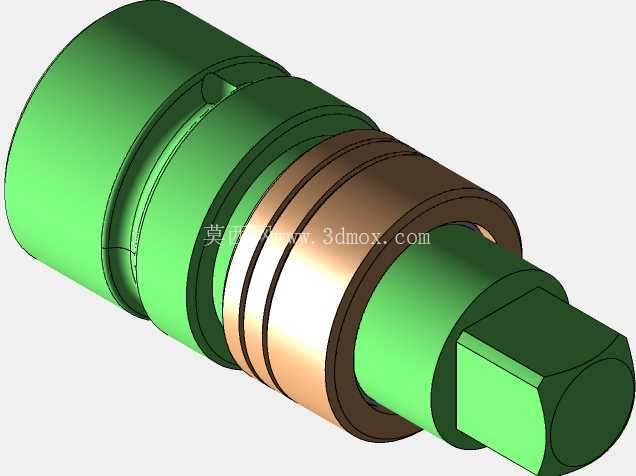

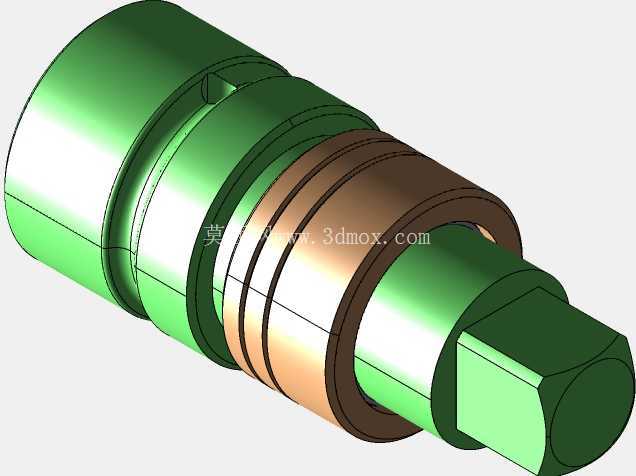

　　靠近插接端的铜色环段采用了和主体不同的材质搭配，主体部分用调质45钢做表面氧化处理，保证整体结构强度和耐磨性能，接触环段用锡青铜材质，和钢质基座配合时能够降低摩擦系数，频繁插拔也不会出现咬合粘黏的问题，长期使用后磨损量仅为全钢结构的三分之一，大幅提升部件的使用寿命。在安装边界的设计上，整个零件的最大外径控制在适配基座的安装孔范围内，轴向插入深度做了明确的限位台阶，装配到位后台肩会和基座端面完全贴合，不会出现插入过深顶坏内部元件、或者插入不到位导致传动脱开的问题；外表面的粗糙度根据功能区段做了差异化处理，传动方头和定位圆柱段的粗糙度控制在Ra1.6，保证配合精度，导向锥段的粗糙度控制在Ra3.2，兼顾导向顺滑度和加工经济性，环槽部位的粗糙度控制在Ra6.3即可，不影响密封和卡接性能。实际应用中，这类导向式连接结构既可以用在手动扭力扳手的配套套筒上，也可以集成在自动化设备的快换工装末端，比如电动拧紧轴的快换接头、机器人末端工具的快速对接模块，在汽车总装线的螺栓拧紧工位、设备维保的现场拆装作业、工装夹具的快速切换场景下，都能依靠自导向特性降低操作门槛，即便是新入职的操作人员，也不需要长时间培训就能快速完成对接操作，减少人为操作失误带来的零件损耗。

　　设计过程中特意规避了传统套筒的直口插接缺陷，把导向段的锥角控制在15°，这个角度既不会因为锥角过大失去导向作用，也不会因为锥角过小导致导向段过长、整体结构尺寸冗余，经过多轮装配验证，这个角度下的插接阻力最小，对位容错率最高，同时整体结构没有复杂的异形曲面，用普通数控车床就能完成全部加工工序，不需要额外的定制刀具，加工成本和普通连接套筒基本持平，适合批量加工应用。在受力校核方面，按照常用的M12螺栓拧紧扭矩做了强度验算，方头传动段的抗扭安全系数达到3.5以上，能够承受额定扭矩下的冲击载荷，不会出现扭断、变形的问题；定位段的配合间隙经过反复调整，既保证插接时的顺滑度，又不会因为间隙过大造成传动时的晃动，保证扭矩传递的稳定性。
