L298N双路直流电机驱动控制模块

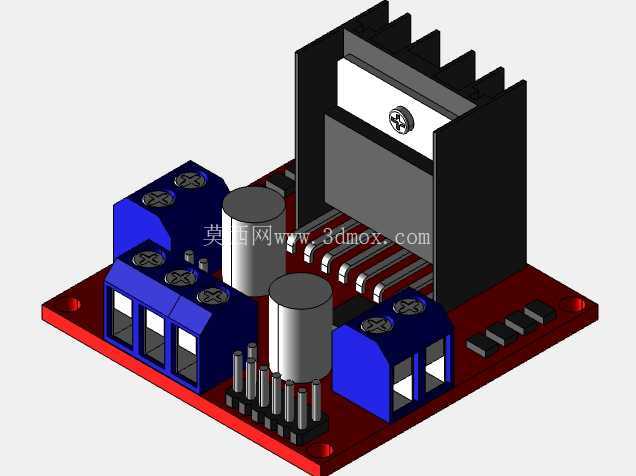

　　从电路布局来看，红色PCB基板上的功率回路与逻辑回路做了清晰分区，两侧蓝色的立式接线端子分别对应电机输出接口与电源输入接口，大电流走线路径做了加宽处理，降低大负载下的线路压降，白色圆柱状电解电容布置在电源输入侧，用于滤除电源纹波，抑制电机启停瞬间的反向电动势冲击，保障前端主控电路的供电稳定性。模块的逻辑控制端采用排针引出，兼容3.3V与5V逻辑电平，可直接对接Arduino、STM32等常用主控板的IO口，无需额外做电平转换，每通道可独立控制电机的正转、反转与停止状态，支持PWM调速信号输入，能满足多数小型运动机构的转速调节需求。在小型自动化设备、教学实验平台、智能小车类项目的电控系统搭建中，电机驱动模块是连接主控单元与动力执行部件的核心桥梁，L298N作为成熟的双路H桥驱动方案，至今仍是中小功率直流电机、步进电机控制场景的常用选型。这款驱动模块的设计完全围绕中小功率动力输出的实际需求展开，板载集成的散热结构直接对应功率器件工作时的发热特性，黑色立式散热片通过卡扣与功率芯片紧密贴合，无需额外加装风冷即可满足额定工况下的散热要求，避免长时间带载运行时芯片过热触发过温保护。

　　实际选型应用时需要注意安装边界，模块整体为方形板卡结构，散热片为板上最高部件，安装时需要在散热片上方预留至少10mm的通风间隙，避免与上层结构件贴合阻碍散热；四个安装孔分布在PCB板的边角位置，可通过铜柱与设备主体框架固定，固定时需要注意接线端子的朝向，预留足够的接线操作空间，避免线束弯折半径过小导致接触不良。从功能参数匹配角度看，这款驱动支持5V至35V的宽范围电机供电，可适配多数12V、24V规格的小型直流减速电机，单通道连续输出电流可达2A，峰值电流可支撑3A的短时过载，完全覆盖小型传送带、智能移动底盘、机械臂关节驱动这类场景的动力需求，板载的5V逻辑输出引脚还可以在电机供电电压适配时为外接主控板提供小电流供电，简化系统的供电线路设计。

　　在三维建模过程中，需要重点还原各个接口的位置尺寸与安装孔位坐标，尤其是接线端子的引脚间距、排针的伸出高度、散热片的外形轮廓，这些尺寸直接影响后续整体设备装配时的干涉检查，若建模时忽略散热片的实际高度，很容易在总装时出现上层电路板与散热片碰撞的问题；同时要还原板载电容、接线端子的实际占位，避免结构设计时线束出口与板上器件产生位置冲突。在教学实验场景中，这款驱动模块是嵌入式控制入门的常用实践载体，学生可通过接线实操理解H桥驱动的工作原理，掌握电机正反转、调速的基本控制逻辑，模块的接线端子采用大电流螺丝固定方式，可承受反复接线操作，不易出现引脚脱焊的问题，适配教学场景下高频次拆装使用的需求。

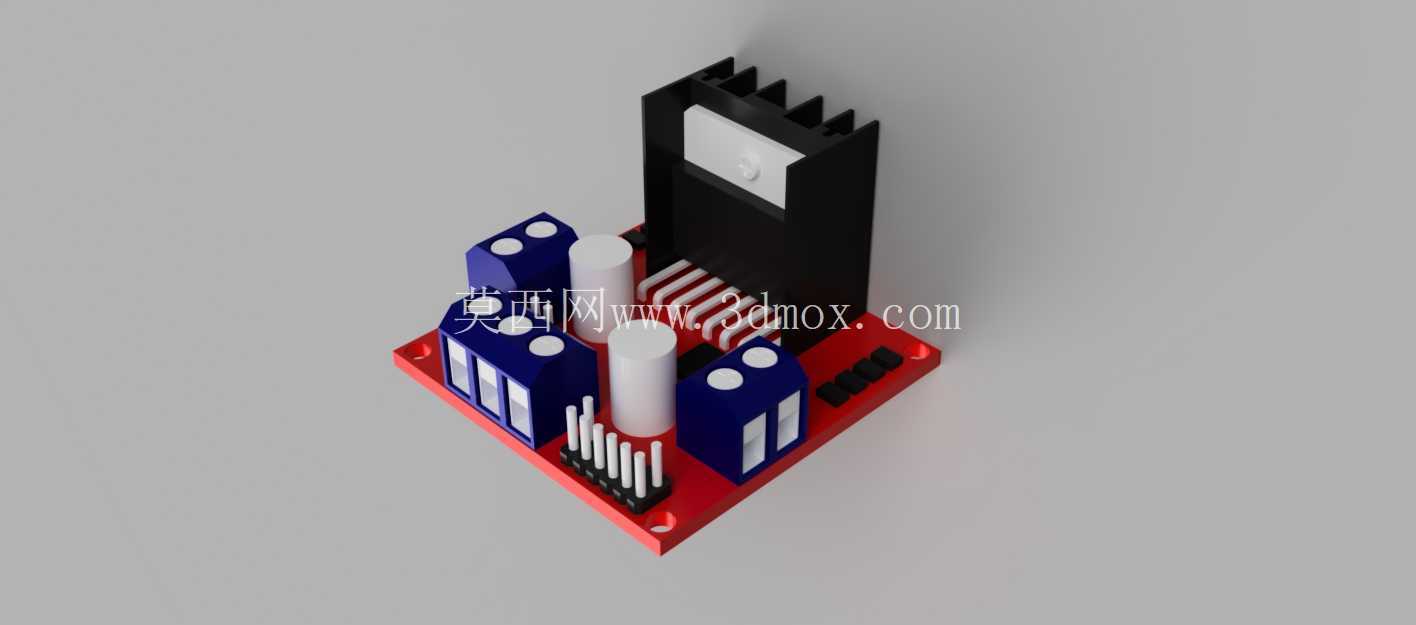

　　在小型自动化设备改造场景中，这款驱动可直接集成到现有设备的控制回路中，无需重新设计功率驱动电路，缩短开发周期，板载的状态指示元件可直观显示电源与通道工作状态，方便现场调试时快速排查接线故障。建模时对板上各个元器件的外形做了等比例还原，包括蓝色接线端子的卡槽结构、散热片的鳍片间隙、排针的针脚长度，所有结构特征都对应实物的实际尺寸，可直接用于虚拟装配验证，检查驱动模块在设备仓内的安装空间是否充足，接线走向是否合理，提前规避实物装配时可能出现的干涉问题，减少样机调试阶段的结构修改工作量。
