ESP8266微控制器开发板结构设计

在嵌入式物联网项目的硬件选型与结构适配环节，ESP8266微控制器开发板是多数入门级与中端联网项目的核心控制载体，其三维结构建模的精准度直接决定了后续外壳设计、载板集成、产线工装定位的落地可行性。从实际工程应用场景来看，这类开发板常被集成到智能家居传感节点、工业现场小型数据采集终端、创客类教育机器人控制单元、小型联网外设的主控模块中，既可以作为独立主控运行轻量化控制逻辑，也能作为串口转Wi-Fi的通讯桥接模块挂载到其他主控系统上，实现设备的无线联网功能。

从功能特性维度拆解，这款主控板搭载的32位Tensilica L106内核可在常规80MHz主频下稳定运行，超频至160MHz时可支撑更复杂的实时数据处理任务，板载96KB运行内存可满足轻量化固件的运行需求，外接Flash的兼容设计可覆盖从简单透传固件到复杂脚本运行环境的存储需求，支持802.11b/g/n制式的2.4GHz Wi-Fi连接，可切换站点、热点、混合三种工作模式，适配不同的组网场景。板载引出的GPIO引脚覆盖了常用的UART、SPI、I2C、PWM、I2S等通讯与控制接口，可直接对接各类传感器、执行器、显示模块，10位精度的ADC接口可采集0-1V范围内的模拟电压信号，满足常规模拟量传感数据采集需求，3.0V-3.6V的宽工作电压范围可适配常见的锂电池、USB转3.3V等供电方案，工作状态下70-200mA的功耗、深度睡眠模式下低于20μA的电流表现，可支撑电池供电类项目的长续航需求，同时兼容Arduino IDE、MicroPython、Lua、PlatformIO等多种开发环境，降低了不同技术栈开发者的适配门槛。

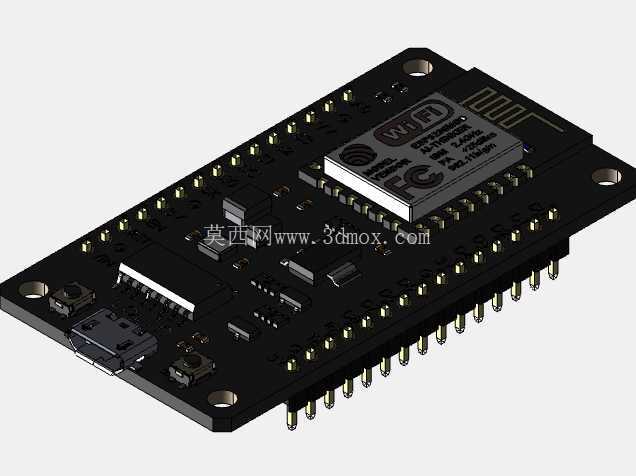

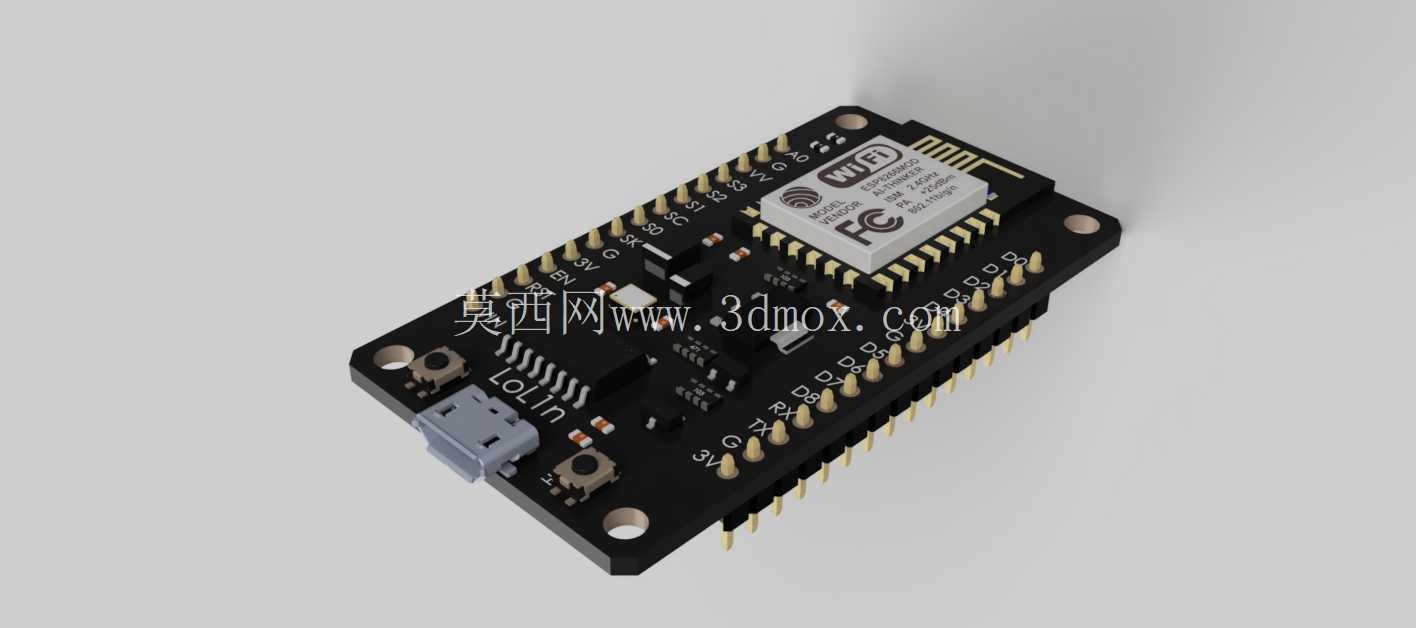

在结构设计思路上，建模过程优先还原了板卡的实际安装边界：板体采用标准矩形PCB轮廓，四角预留了符合通用安装规范的固定孔位，孔位直径与孔间距严格匹配市面常见的ESP8266 NodeMCU开发板的物理尺寸，可直接适配通用亚克力外壳、3D打印外壳、导轨安装卡扣等配套结构件。板上元件的建模按照实际装配高度做了分层处理：板载的Wi-Fi模组、USB接口、排针排母、复位按键、指示灯、稳压芯片等元件的高度差都做了精准还原，避免后续外壳设计时出现元件干涉、装配间隙不合理的问题。排针引脚的排布严格按照实际引脚定义的位置建模，引脚间距保持标准2.54mm排距，可直接适配标准面包板、杜邦线连接、载板焊接等装配场景，USB接口的位置突出板边的尺寸做了精准控制，保证常规Micro USB数据线可正常插拔，不会被外壳结构遮挡。

从实际选型适配的角度来看，建模时特意保留了板上所有元件的装配公差余量，比如排针顶端到PCB板面的高度、Wi-Fi模组屏蔽罩的突出高度、USB接口的插拔深度空间都按照实际元件的最大公差尺寸做了冗余设计，避免结构件加工完成后出现装配卡滞的问题。针对工业场景应用的适配需求，建模时也预留了外接屏蔽罩的安装空间，可在不改动原有板卡结构的基础上，加装金属屏蔽罩提升复杂电磁环境下的运行稳定性。对于需要将该模块集成到其他设备内部的场景，模型可直接导入装配体中做干涉检查，提前确认板卡与设备内部其他结构件、电池、走线的空间位置关系，减少打样验证的迭代次数。

在教学与创客项目场景中，该三维模型可直接用于结构设计课程的装配练习，帮助学习者理解嵌入式主控板的元件布局逻辑、安装定位方式，也可作为3D打印外壳设计的基础参考模型，根据实际项目需求快速修改外壳结构，不用反复测量实体板卡的尺寸参数。对于做小型物联网终端产品开发的团队，精准的三维模型可直接放入整机装配体中做堆叠设计，协调主控板与传感器、电池、通讯天线的位置关系，优化整机内部的空间利用率，避免后期开模阶段才发现结构干涉问题，大幅缩短产品从原型到量产的开发周期。
