航模动力接线用XT60公头接插件结构设计

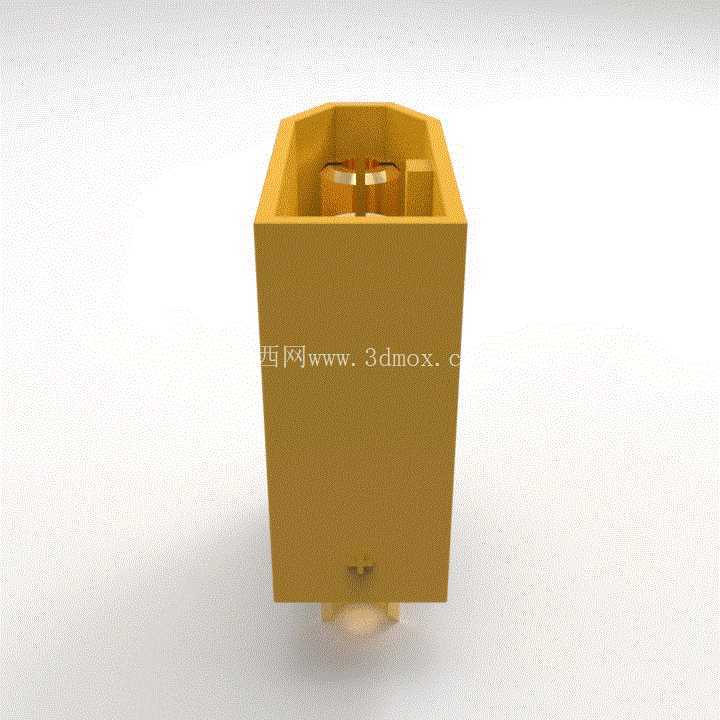

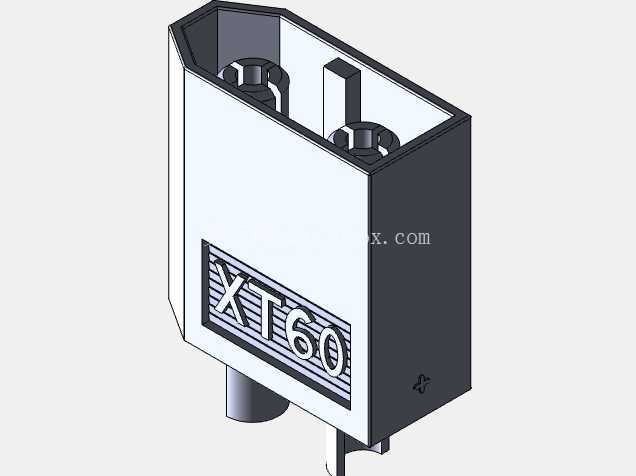

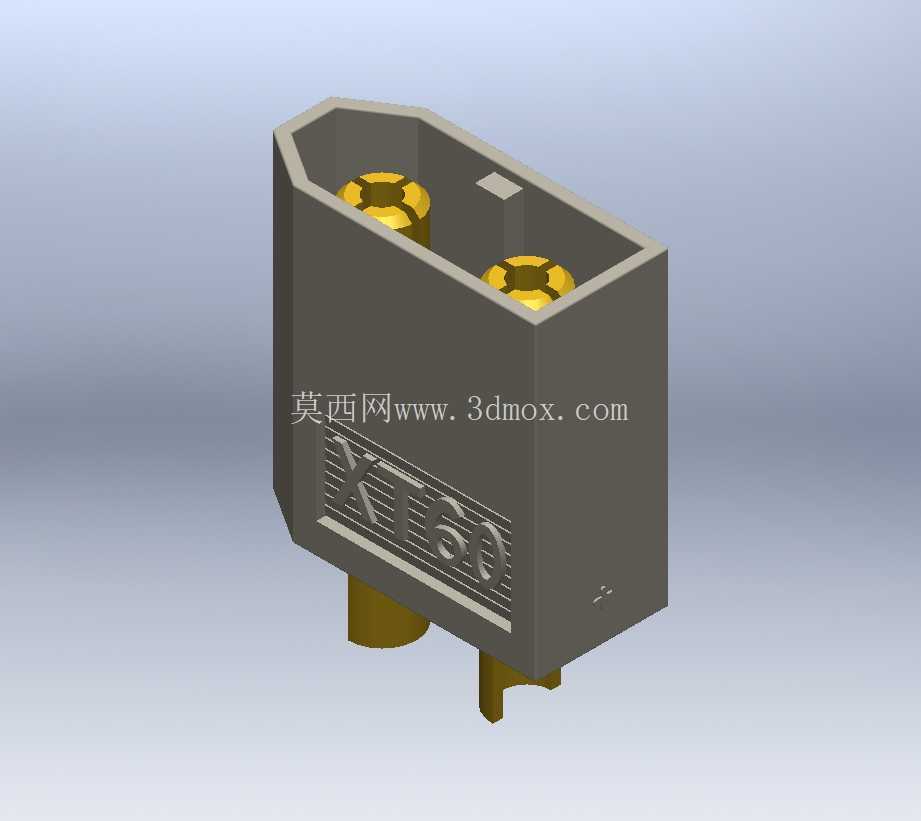

在航模动力系统、小型储能设备、大电流低压供电回路的搭建场景里，XT60系列接插件是目前应用覆盖最广的大电流连接方案之一，其中公头端作为设备侧的固定接线端，其结构设计直接决定了回路连接的可靠性、插拔寿命与防呆容错能力。本次设计的XT60公头接插件，首先从实际使用的痛点出发做结构优化：日常外场作业时，接插件经常会遇到带尘插拔、斜向受力、频繁插拔的工况，传统公头结构容易出现插针歪斜、外壳开裂、插合错位导致的短路风险，因此在外壳腔体的设计上，特意将插针安装基座的外围做了加厚的围边结构，围边高度超出插针端面2.3mm，既可以在插合过程中提前与母头端的导向槽配合完成对位，避免斜插时插针直接受径向力弯折，也能在公头单独放置时避免插针直接接触金属杂物造成短路。

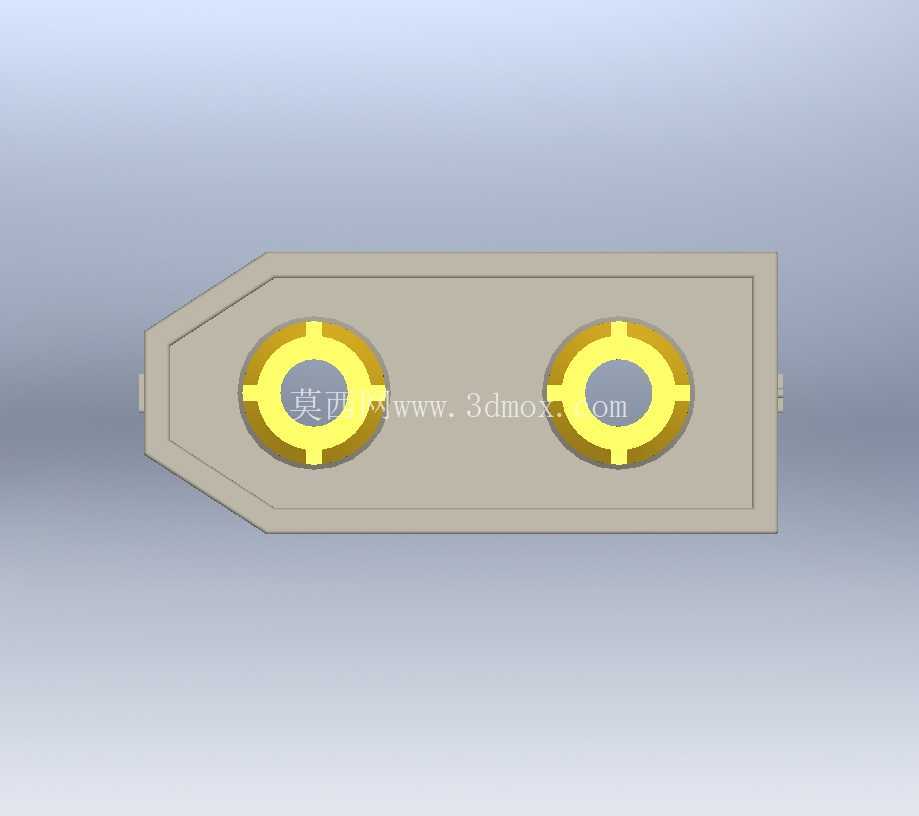

从功能特性来看，这款公头接插件的额定载流能力可以满足持续60A、峰值100A的电流传输需求，内部的两个导电插针采用了冠簧接触的适配结构，插针根部设计了防退的倒刺结构，与PA66加纤材质的外壳注塑时嵌合固定，避免大电流发热后插针出现轴向窜动；插针的接线端采用焊杯结构，焊杯深度4.5mm，可以适配10AWG到12AWG的硅胶线焊接，焊杯边缘做了倒角处理，方便穿线时导线顺利进入，减少焊接时的虚焊风险。外壳的外部结构上，公头的两个侧面设计了内凹的防滑槽，插拔时手指可以贴合凹槽发力，避免戴手套操作时出现打滑；公头的插接端面做了非对称的防呆切角，和母头的凸起结构对应，从根源上杜绝正负极插反的可能，哪怕是视线不佳的作业环境下，靠触感也能完成正确对位。

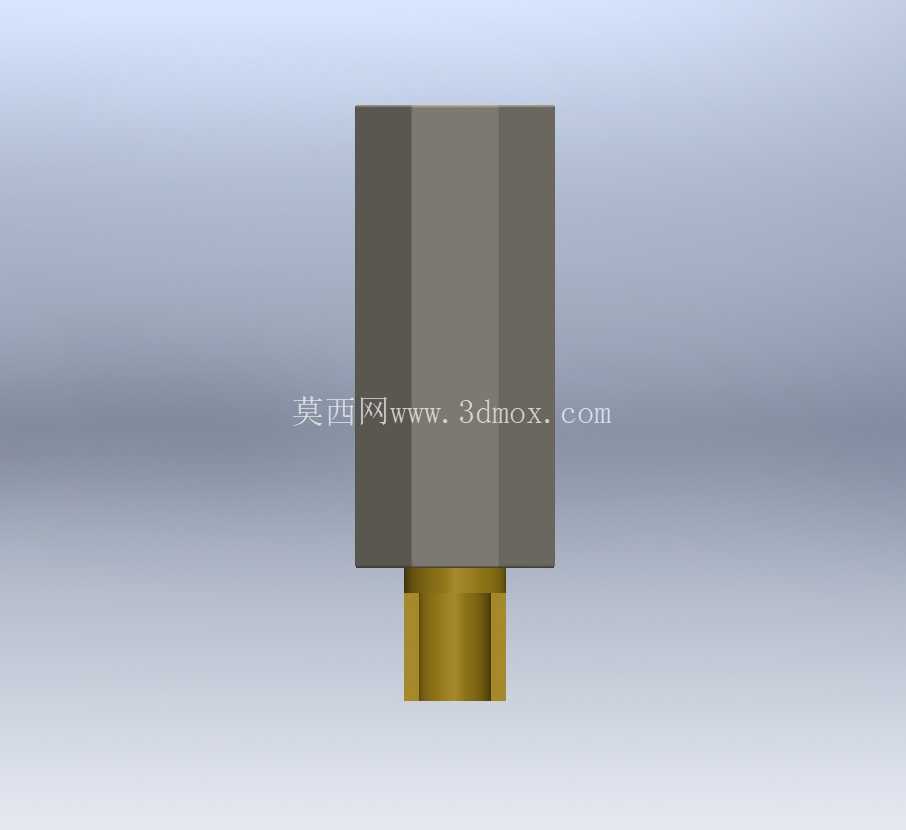

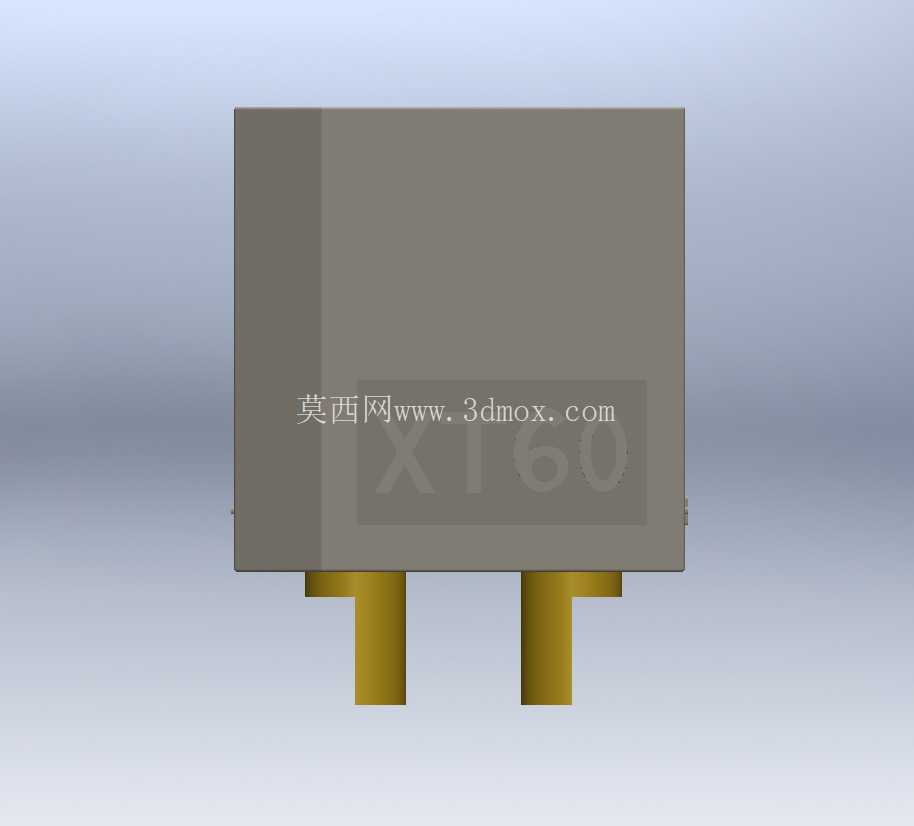

在安装边界的尺寸控制上，这款公头接插件的主体外形尺寸为16.2mm×12.8mm×25.6mm，安装固定时如果采用面板嵌入式安装，开孔尺寸可以按照13.2mm×10.2mm预留，公头尾部的出线位置设计了半径1.5mm的圆弧过渡，避免导线弯折时外皮被外壳棱角割破，长期震动工况下也能减少导线根部的应力集中。设计过程中特意对插合的干涉量做了反复调整：公头外围导向边和母头内腔的单边间隙控制在0.15mm，既保证插合过程顺滑无卡滞，又不会因为间隙过大导致插合后出现晃动，减少接触电阻的波动；插针和母头冠簧的接触长度设计为6mm，保证足够的接触面积，降低大电流下的温升，经过反复的插拔模拟验证，正常使用工况下插拔寿命可以超过1000次，接触电阻始终稳定在0.5mΩ以内。

从实际应用的适配场景来看，这款公头接插件除了常规的航模电池与电调连接，还可以适配小型电动工具的电池包接口、便携式储能电源的输出接口、无人车的动力回路连接，设计时特意在外壳尾部预留了热缩管贴合的台阶位，焊接完成后套上热缩管可以完全覆盖接线端，避免裸露的焊点出现短路风险；外壳材质选用的是耐温120℃的加纤尼龙，在夏季户外高温暴晒或者大电流持续发热的工况下，不会出现外壳软化变形的问题，插针表面做了镀金处理，抗氧化能力强，长期存放也不会出现接触不良的情况。整个结构设计没有多余的冗余特征，所有的结构细节都围绕实际使用中的可靠性、操作便利性展开，没有为了外观牺牲结构强度，也没有过度设计增加不必要的加工成本，完全匹配批量注塑生产的工艺要求，所有的壁厚都控制在1.2mm到2mm之间，注塑时不会出现缩痕、缺胶的问题，插针的嵌合定位结构也适配自动注塑嵌件安装的生产工艺，能够满足批量生产的一致性要求。
