HC-SR04超声波测距传感器结构设计

在做移动机器人避障、小型自动化设备工位检测、智能小车测距类项目时，HC-SR04是结构工程师和硬件工程师选型时绕不开的一款基础测距元件，很多入门级测距场景的结构适配都会优先参考这款模块的安装尺寸做预留。从实际工程应用来看，这款模块的核心用途是通过超声波回波原理实现非接触式距离检测，不需要和被测物体发生物理接触，就能输出对应的距离电信号，适配各类需要距离感知的小型设备场景，比如桌面级3D打印机的耗材余量检测、智能仓储里的小件物料到位判断、教育类机器人的障碍物距离感知，甚至是一些简易自动门的人体接近触发，都能看到这款模块的应用，它的适配场景足够广，对安装空间的要求也不苛刻，很适合空间紧凑的小型智能设备使用。

从功能特性上看，这款模块的有效测量范围覆盖2cm到400cm，日常项目里常用的10cm到2m区间内测距稳定性足够，测距误差控制在±3mm，对于不需要微米级精度的民用、教育类、简易工业检测场景来说完全够用，不需要额外搭配高精度的激光测距模块就能满足需求，成本控制优势很明显。模块的工作电压为常规5V直流，工作电流仅15mA，对供电回路的负载要求很低，普通单片机开发板的IO口供电就能带动，不需要额外设计独立的供电回路，硬件适配门槛很低。模块的工作频率为40kHz，这个频段的超声波在空气里传播的衰减率适中，不会因为频率过高导致近距离检测盲区过大，也不会因为频率过低导致指向性太差影响测量精度，测量角度控制在15度，在安装时只要对准被测方向，就能有效避免周边无关物体的回波干扰，减少误触发的概率。接口采用4针排针设计，分别对应VCC供电、Trig触发、Echo回波、GND接地，接线逻辑简单，硬件工程师画原理图时不需要额外做复杂的信号调理，结构工程师在设计安装位时也不需要考虑异形接口的避让问题。

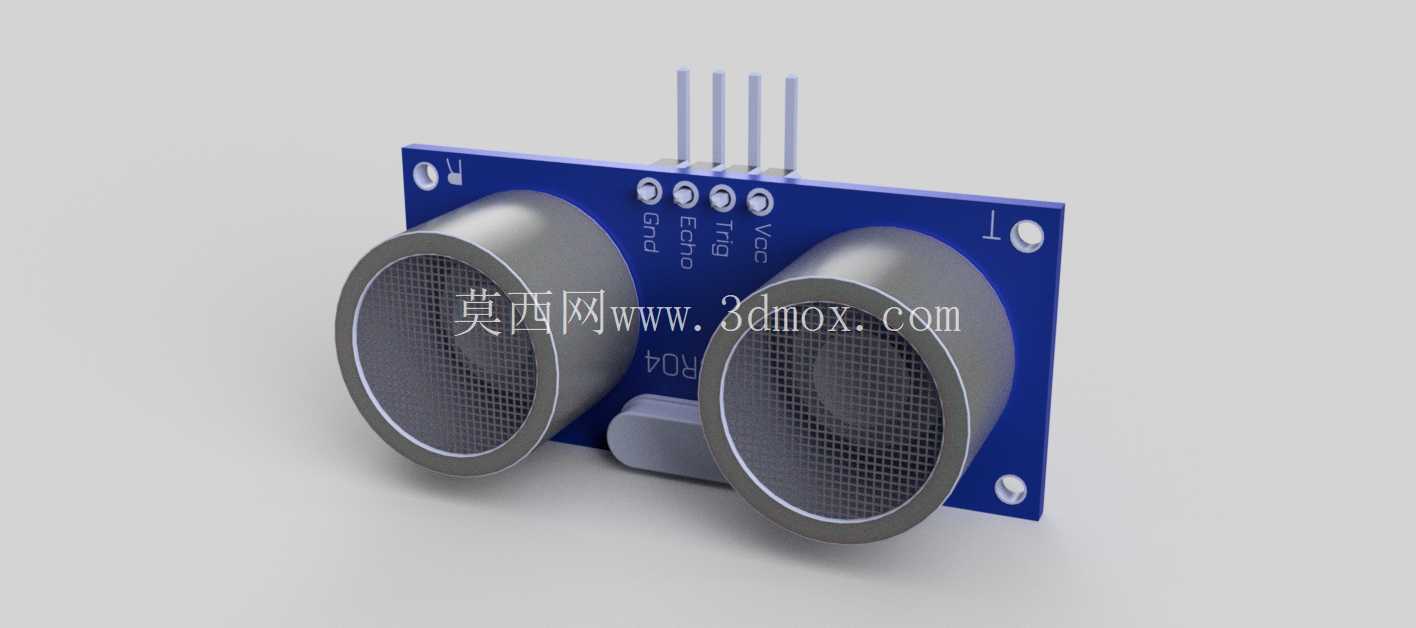

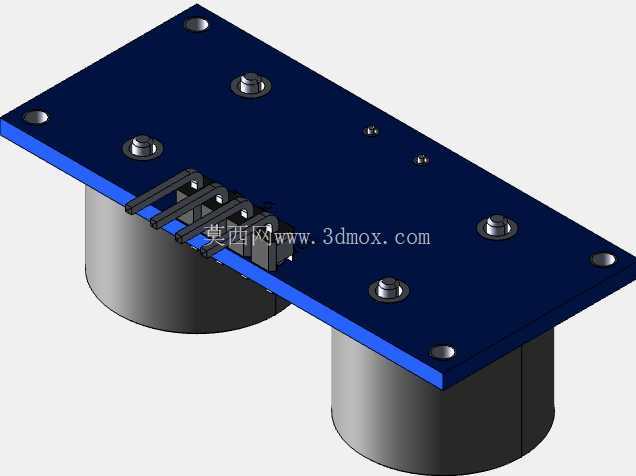

从设计思路上拆解这款模块的结构，整体采用蓝色FR4玻纤电路板作为基底，两个超声波换能器对称布置在板身前端，是整个模块的核心收发部件，两个换能器分别负责超声波的发射和接收，中间布置的小型贴片元件是信号处理电路，板身上端的4根直插排针垂直于电路板布置，既方便插在面包板上做原型验证，也方便焊接导线连接到主控板上，板身的四个角预留了固定孔位，方便用M2螺丝直接固定在设备的安装支架上，不需要额外设计复杂的固定结构。电路板上的丝印清晰标注了每个引脚的定义，组装时不会出现接反引脚的问题，两个换能器采用金属外壳封装，既可以保护内部的压电陶瓷片，也能起到一定的电磁屏蔽作用，减少周边电路对回波信号的干扰。

外形尺寸与安装边界方面，这款模块的整体长宽高尺寸为45mm×20mm×15mm，这个尺寸在测距类模块里属于非常紧凑的规格，板身厚度仅1.6mm左右，加上排针的总高度也不超过20mm，安装时只要在设备外壳上预留45mm长、20mm宽的安装平面，在两个换能器对应的位置预留直径16mm左右的透声开孔，就能保证超声波的正常收发，不需要额外做太大的结构避让。固定孔的孔距为41mm×16mm，选用M2规格的螺丝固定时，锁付扭矩控制在0.2N·m以内就不会压坏电路板，安装时要注意两个换能器的正面不能有金属、塑料等遮挡物，透声开孔的位置要和换能器中心对齐，偏差不能超过2mm，否则会影响超声波的发射角度，导致测量距离出现偏差。如果是安装在移动设备上，要尽量让模块的检测面和设备的前进方向保持垂直，倾斜角度不能超过5度，否则会因为回波反射角度过大导致接收端无法捕捉到有效回波，出现测距丢失的问题。在做结构建模的时候，要注意排针的突出高度，避免和周边的其他电路板、结构件发生干涉，两个换能器的突出高度比电路板高12mm左右，建模时要准确还原这个高度差，避免组装时出现换能器顶到外壳的问题。
