微型按钮式100N压缩力称重传感结构

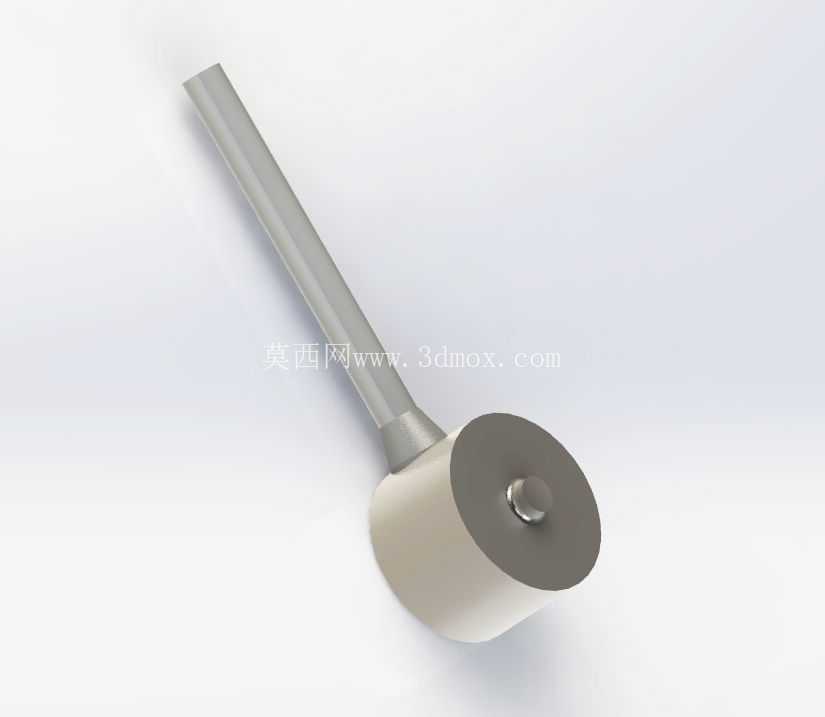

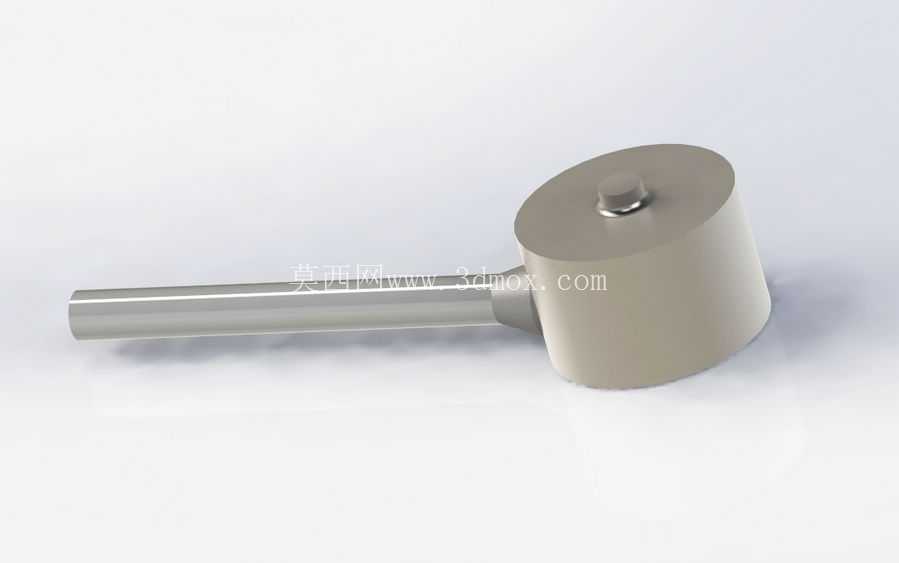

这类微型按钮式压缩力传感器，在小量程测力场景里的适配性极强，很多精密装配工位的压装力监测、小型实验台的载荷采集、消费电子按键手感测试、医疗微量给药设备的推力校验场景里，都能看到同结构产品的应用。不同于大量程拉压力传感器的大体积设计，这款100N量程的传感单元采用圆柱式主体加侧出引线的布局，核心承压面设置在主体顶面的凸起按钮位，受力时仅通过顶部小直径凸台传递载荷，能有效避免偏载带来的测量误差，哪怕安装空间存在微小的对位偏差，凸台结构也能将受力集中到应变区中心，保证输出线性度。

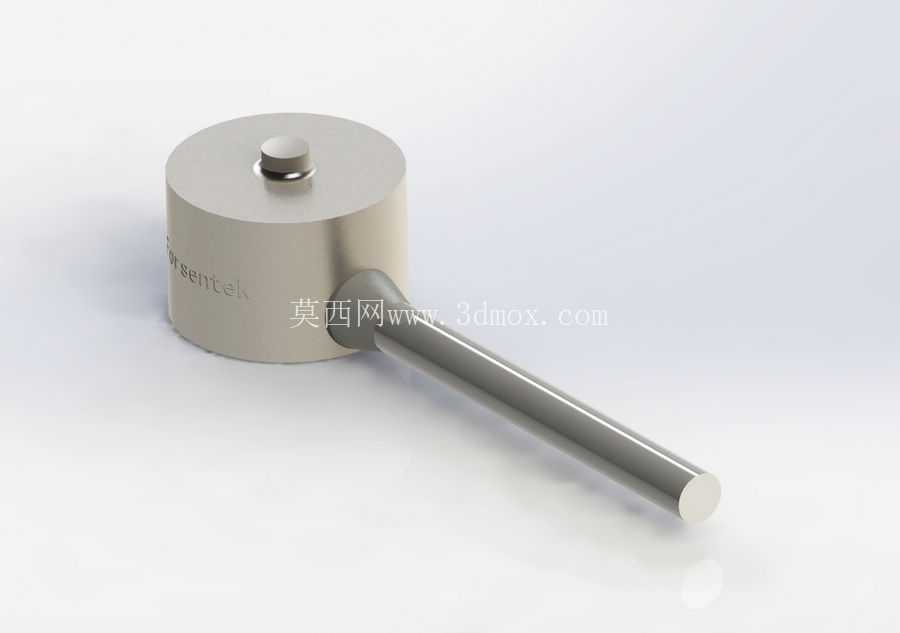

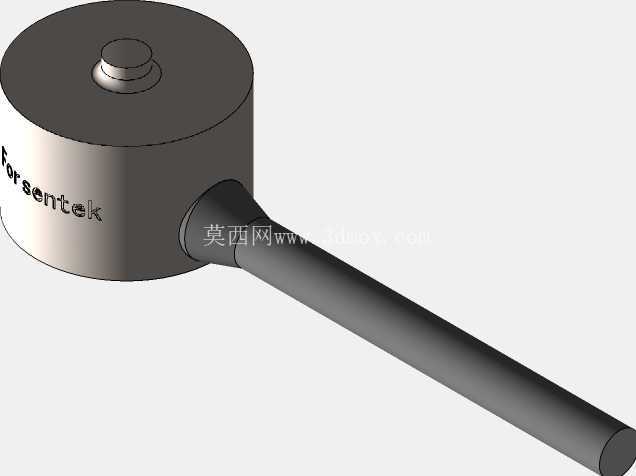

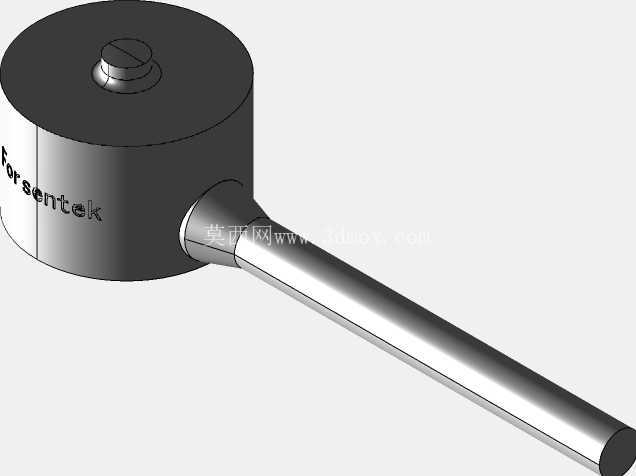

从结构设计逻辑来看，主体采用圆柱外形是为了最大化压缩径向安装尺寸，很多设备内部留给测力单元的安装空间往往是狭窄的圆孔位，圆柱外壳可以直接嵌入安装孔，不需要额外设计复杂的固定支架，仅靠侧面的紧定螺钉或者端面的粘接就能完成固定，大幅降低集成时的结构改造成本。侧出的引线采用硬质金属护套管延伸，一方面是保护内部应变片的引出线缆不会被设备内部的运动部件剐蹭，另一方面护套管本身的刚性可以避免引线晃动带来的附加力干扰测量结果，护套管和主体衔接位置做了圆弧过渡的密封结构，能阻挡日常使用中的粉尘、少量切削液或者水汽渗入应变腔，适配工业现场的复杂使用环境。

实际选型时需要重点关注安装边界尺寸，主体圆柱的直径控制在极小范围内，整体高度也做了压缩，哪怕是安装空间局促的小型自动化模组、桌面级测试仪器，也能轻松嵌入。顶部承压按钮的直径经过匹配设计，刚好对应100N量程下的应变片受力范围，不会因为承压面过大导致应变片过载，也不会因为承压面过小造成应力集中损坏敏感元件。安装时需要保证承压面的受力方向和传感器轴线完全重合，倾斜角度超过3度就会带来明显的测量偏差，因此配套的安装位最好设计定位止口，保证传感器安装后轴线和施力方向一致。

功能特性上，这类微型压式传感器专门针对小量程静态、准动态力测量做了优化，应变片采用全桥贴片工艺，温度补偿范围覆盖常规工业使用场景，在0到100N的测量区间内，输出灵敏度一致性好，不需要额外做复杂的信号校准就能直接搭配通用变送器使用。和同量程的S型拉压力传感器相比，它的高度尺寸缩小了近七成，重量也更轻，在对安装空间、设备自重有严格要求的场景里优势明显，比如穿戴式测力设备、微型机器人关节力反馈、精密压接工装的力控环节，都能替代体积更大的传统测力元件。

设计这类传感结构的时候，需要重点平衡外壳刚度和应变区的形变灵敏度，外壳如果刚度过低，满量程载荷下会出现过大的整体形变，影响长期使用的稳定性；刚度过高又会导致应变片的形变量不足，输出信号微弱，抗干扰能力下降。这款结构的外壳采用高强度不锈钢材质，应变区做了局部减薄处理，既保证了整体结构的抗过载能力，通常可以承受150%的满量程过载而不损坏，又能让应变区在额定载荷下产生足够的弹性形变，输出稳定的毫伏级信号。引线护套管和主体的连接采用焊接密封，相比胶粘结构的抗振动性能更好，在有持续振动的设备上使用也不会出现引线松脱、密封失效的问题。

在实际集成应用中，这类传感器的安装固定方式非常灵活，除了嵌入安装孔的方式，也可以在主体底面加工螺纹孔，通过螺栓固定在安装基座上，顶面的按钮位可以根据使用需求加装不同材质的承压垫，比如接触软质被测物的时候可以加聚四氟乙烯垫避免压伤工件，接触硬质金属部件的时候可以加硬质合金垫提高耐磨性能。需要注意的是，这类传感器仅适用于压缩力测量，不能承受拉力，也不能承受过大的侧向力，侧向力超过额定载荷的10%就可能对应变片造成不可逆的损坏，因此结构设计时需要在施力端做径向限位，避免侧向力直接作用在传感器上。

很多精密装配场景里，比如微型轴承的压装、小型接插件的插拔力测试、薄膜材料的穿刺力测试，都需要小尺寸、小量程的测力元件，这类按钮式微型压缩传感器刚好填补了这个应用空白，不需要复杂的安装附件，直接嵌入结构就能完成力信号的采集，搭配小型信号变送器就能输出标准的电压或者电流信号，接入设备的PLC或者数据采集系统，实现力值的实时监测和闭环控制。和传统的悬臂梁式称重传感器相比，它的整体高度更低，受力方向和安装面垂直，不需要额外设计力传递机构，减少了力传递环节带来的测量误差，在小空间测力场景下的适用性更强。
