可燃气体检测MQ-2传感器模块结构设计

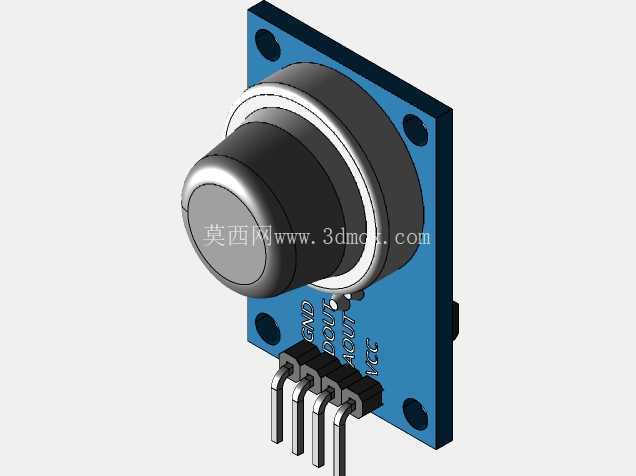

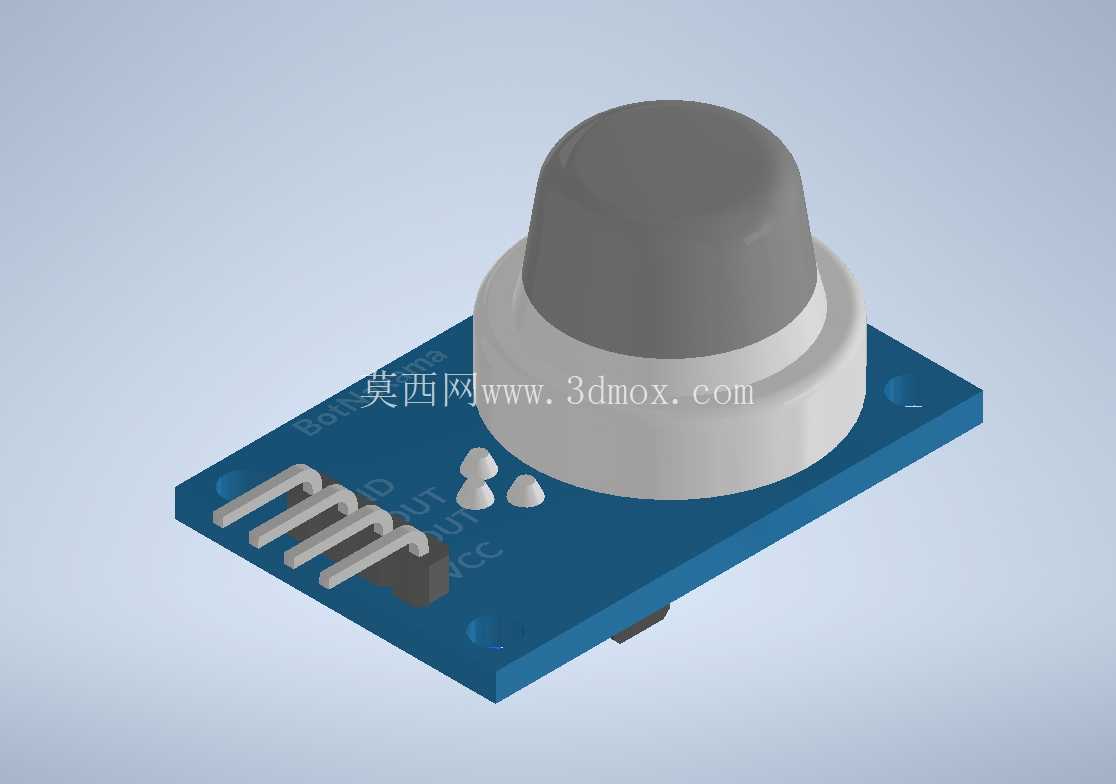

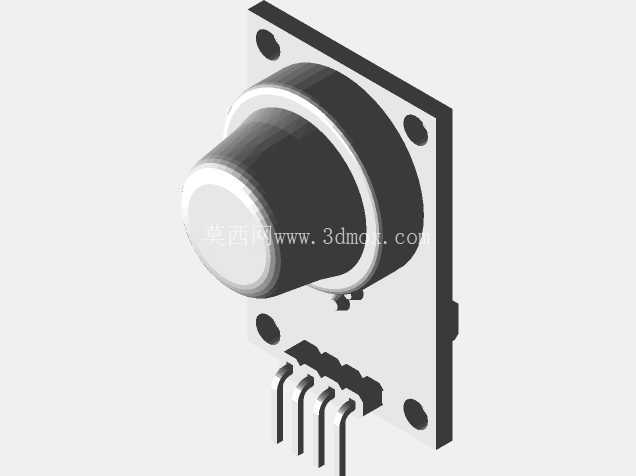

　　在民用燃气安全监测、工业可燃气体泄漏预警、智能家居环境感知、小型机器人环境探测等场景中，可燃气体检测单元是整套安全防护系统的前端感知核心，MQ-2型气体传感模块凭借对液化石油气、甲烷、丙烷、氢气等多种可燃气体的广谱响应特性，成为中小功率检测场景中应用极广的选型方案。从结构设计层面拆解该模块，首先要兼顾气敏探头的感应效率与电路板的安装适配性，模块整体采用蓝色FR-4玻纤电路板作为承载基底，板载布局严格遵循信号流向排布：气敏探头作为核心感应元件布置在板体一端的居中位置，避免周边元件遮挡气体流通路径，探头底部采用白色绝缘基座与电路板隔离，既隔绝探头工作时的温升对板载其他元件的影响，也能固定探头引脚的焊接位置，防止装配或使用过程中引脚受力脱焊。

　　探头顶部的灰色防爆网罩是结构设计中的关键防护部件，网罩的开孔率经过匹配调校，既保证外界气体可以顺畅扩散到内部的气敏材料表面，又能阻挡环境中的浮尘、纤维碎屑进入探头内部污染气敏层，同时网罩的金属材质可以起到一定的电磁屏蔽作用，降低周边电路对微弱感应信号的干扰。电路板的另一端排布了四组直插式排针引脚，引脚定义按照常规传感模块的通用规范设置，分别对应电源、地、模拟信号输出、数字信号输出，排针的间距采用标准2.54mm间距，既可以直接插装在面包板上做原型验证，也可以通过排座焊接在主控电路板上实现永久连接，排针旁的板面上丝印了清晰的引脚标识，避免装配时出现引脚接反的问题。板体上预留的两个小型安装孔位于探头两侧的空白区域，孔径匹配M2规格的固定螺丝，安装时可以通过铜柱将模块固定在设备壳体内部的安装位上，安装孔的位置经过重心校核，固定后模块不会出现偏斜，探头的感应面可以正对气体容易积聚的方向。从安装边界来看，模块整体的外轮廓尺寸适配多数小型检测设备的内部空间，板体厚度为标准1.6mm，加上探头后的总高度控制在常规嵌入式安装的空间阈值内，不会出现装配后与壳体或其他板卡干涉的问题。

　　在设计思路上，该模块没有采用多余的冗余结构，所有结构特征都服务于功能实现：探头基座的高度设置既保证网罩与电路板之间留有足够的气体流通间隙，又不会让整体高度过高影响安装；排针的伸出长度兼顾了插装便利性与焊接强度，过长容易在受外力时弯折，过短则会导致焊接难度提升、连接可靠性下降；板边的倒角处理避免了装配时锋利的板边划伤操作人员或损坏周边线材。实际应用中，该模块可以直接搭配主控电路实现可燃气体浓度的实时采集，当环境中可燃气体浓度达到设定阈值时，模块的数字输出引脚会直接输出电平信号触发报警装置，模拟输出引脚则可以连接ADC引脚采集连续的浓度变化数据，适配不同复杂度的检测方案。结构设计上充分考虑了不同应用场景的安装需求，既可以水平安装在设备腔体内，也可以通过排针垂直插接在主控板上，探头的感应方向不会因为安装姿态的变化出现明显的检测精度下降，因为网罩的周向开孔设计可以保证不同方向的气体都能顺利进入探头内部。板载的元件布局避开了探头的发热区域，长期工作时探头的工作温度不会导致周边元件出现性能漂移，电路板上的走线宽度按照电源与信号的不同载流需求设计，电源走线宽度满足模块最大工作电流的载流要求，信号走线则做了最短路径规划，减少信号传输过程中的衰减与干扰。

　　对于三维建模从业者而言，还原该模块的结构时需要重点关注几个配合尺寸：探头基座与电路板的安装同轴度、排针的引脚间距与伸出长度、安装孔的中心距与孔径、网罩与基座的配合公差，这些尺寸直接影响模型在虚拟装配时的适配性，尤其是在做整套检测设备的结构装配验证时，传感器模块的外形尺寸与安装位的匹配度会直接影响后续的结构迭代效率。不同于工业级防爆型气体传感器的复杂密封结构，这款通用型MQ-2传感模块的结构设计更偏向通用性与易用性，在满足基础检测功能的前提下尽可能压缩了整体体积与结构复杂度，降低了批量生产的成本，也让其在开源硬件、教学实验、小型民用设备等场景中得到了广泛应用。
