带编码器N20微型金属齿轮减速电机结构

在小型智能装备、桌面级精密传动机构的设计选型中，这类集成编码器的微型金属齿轮减速电机，是解决小空间内低速大扭矩输出、转速闭环控制需求的核心执行部件。从实际工程应用场景来看，这类电机常被用于小型智能小车的驱动轮动力输出、微型云台的角度调节机构、桌面级3D打印机的送料辅助传动、智能门锁的锁舌驱动结构，以及各类小型自动化教具、创客类电子装置的动力单元，其适配的安装空间往往局限在数十毫米级的结构腔体中，对部件的集成度、传动精度、运行稳定性都有较为严苛的要求。

从产品功能特性来看，该款减速电机采用金属齿轮组作为减速传动结构，相比同尺寸的塑料齿轮减速箱，金属齿轮的抗冲击能力、负载耐受能力、长期运行的磨损量控制都有明显优势，能够在频繁正反转、短时过载的工况下保持传动结构的完整性，不会出现塑料齿轮常见的崩齿、蠕变变形问题。尾部集成的编码器模块，能够实时采集输出轴的转动角度、转速数据，为控制系统提供闭环反馈，让设备可以精准控制输出轴的转动圈数、转动速度，甚至实现精准的位置定位，这一特性让它区别于普通的无反馈微型减速电机，能够满足需要精准运动控制的场景需求，比如小型机械臂的关节驱动、精密阀门的开度调节等场景，都可以依靠编码器的反馈信号实现微米级的执行端位置控制。

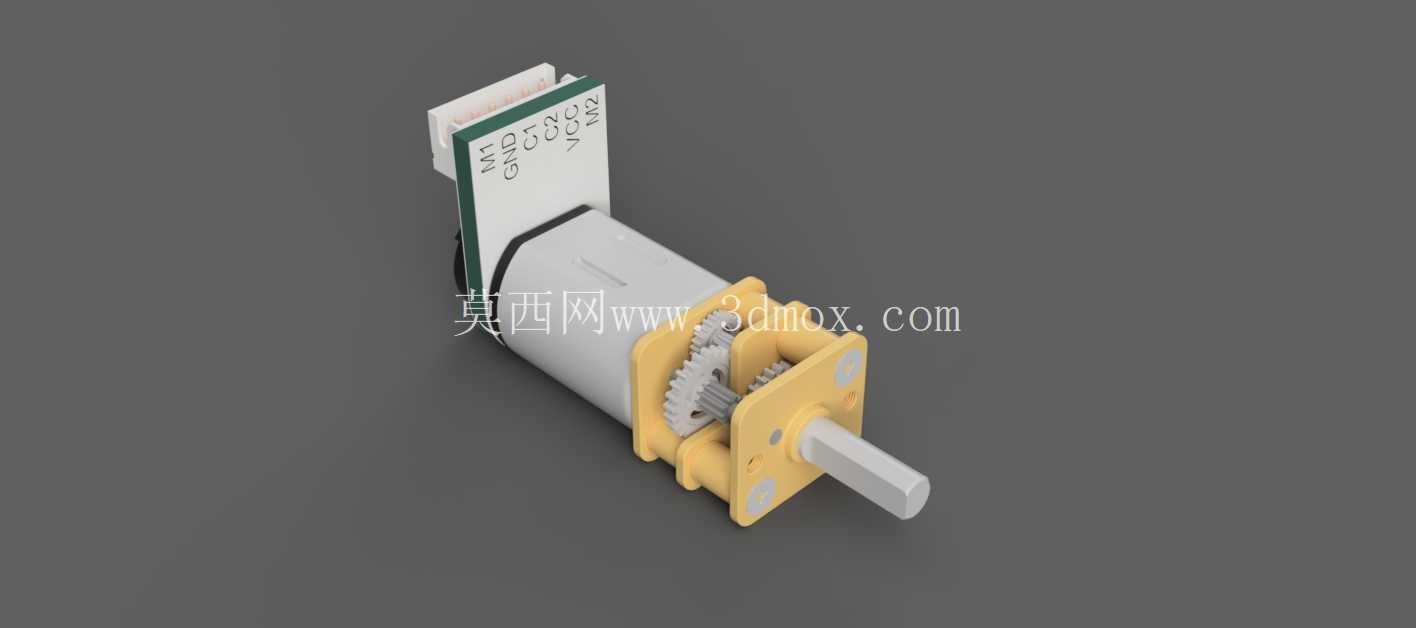

从设计思路层面拆解这款产品的结构，其整体采用同轴式减速箱布局，电机本体的高速输出轴经过多级金属直齿轮的减速增扭后，从前端的输出轴传递扭矩，这种布局能够最大限度压缩径向安装尺寸，适配狭窄的安装空间。尾部的编码器模块直接与电机转子端联动，避免了经过减速齿轮组后的传动间隙对编码器检测精度的影响，能够真实反馈电机转子的实时转动状态，再通过减速比换算即可得到输出轴的精准运动参数，这种编码器安装位置的设计，兼顾了检测精度和结构集成度，不需要额外增加编码器的安装支架、联轴器等附属部件，减少了整体结构的零件数量，也降低了装配环节的公差累积。编码器的测试接线端采用排线接口设计，能够直接与常见的微型控制板对接，不需要额外焊接接线，降低了终端用户的装配接线难度，排线长度预留了足够的布线空间，能够适配不同安装位置的控制板接线需求。

从外形尺寸与安装边界来看，这款电机的主体直径适配N20系列电机的通用安装尺寸，前端减速箱的安装孔位符合行业通用的安装标准，用户在进行结构设计时，可以直接沿用现有N20电机的安装腔体尺寸，不需要重新开模设计安装结构，能够实现同规格普通减速电机的直接替换升级。输出轴采用D型轴截面设计，能够与带D型孔的传动轮、摇臂等零件直接配合，相比圆形光轴，D型轴能够传递更大的扭矩，不会出现轴与配合零件之间的打滑问题，输出轴的直径与伸出长度也匹配常见的微型传动零件规格，用户不需要额外对输出轴进行二次加工即可完成装配。前端减速箱的固定孔位间距统一，能够通过螺丝直接固定在设备的安装基板上，不需要额外设计定制的固定支架，减少了整体结构的设计工作量。铣削刃口的输出轴端面处理，能够避免轴端的毛刺对装配的影响，保证传动零件能够顺畅装配到轴上，不会因为轴端的加工毛刺导致零件装配不到位、传动偏心等问题。

在实际选型应用中，这类带编码器的微型减速电机，需要根据实际负载的扭矩需求、运行转速范围、控制精度要求来匹配对应的减速比参数，金属齿轮组的传动效率保持在较高水平，能够在低电压供电的情况下输出足够的启动扭矩，适配电池供电的便携式设备使用需求。编码器的信号输出分辨率能够满足大多数小型精密设备的控制需求，不需要额外加装高分辨率的外置编码器，即可实现0.1度级的角度控制精度，在小型自动化设备的紧凑结构设计中，这种高度集成的动力部件能够有效减少整体结构的体积，降低装配复杂度，提升设备的整体可靠性。
