B10K步进式旋转电位器结构设计

这款B10K规格的步进式旋转电位器，是电子控制回路里常用的可调电阻元件，日常在小型机电设备、开源硬件开发项目、消费类电子调速调光模块、工业控制信号输入单元里都能见到它的身影，核心作用是通过转轴的旋转改变输出电阻值，进而实现对电路参数的线性调节，步进结构的设计让每一次调节都有清晰的档位触感，避免普通电位器调节时的阻值漂移、定位不准问题，尤其适合需要精准档位切换的控制场景。

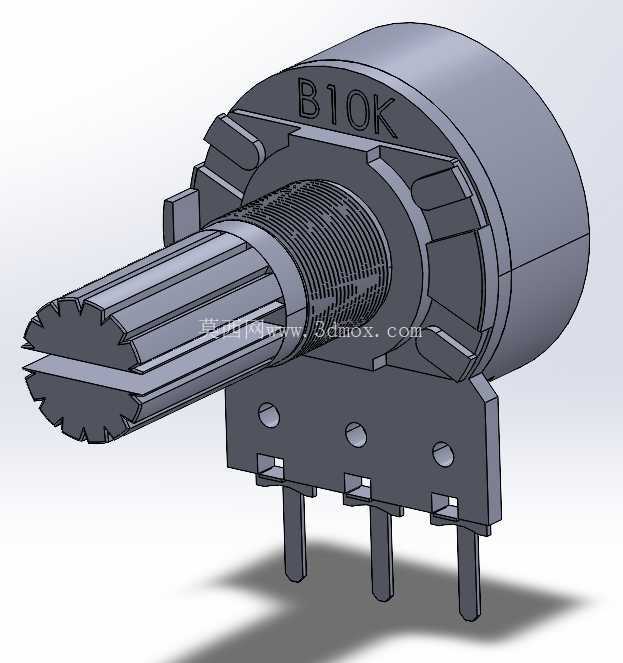

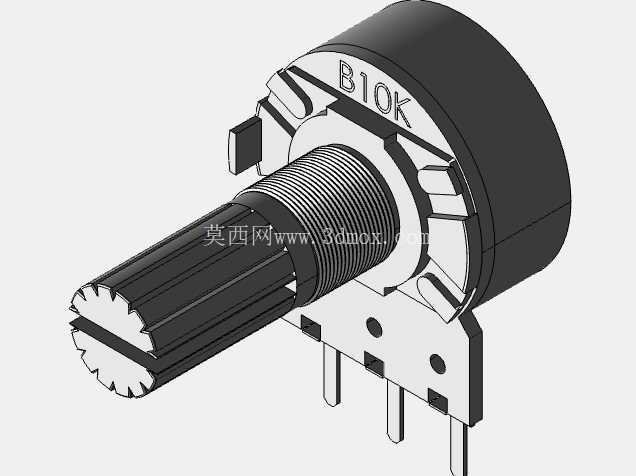

从结构设计层面看，这款电位器采用卧式带安装支架的结构布局，主体外壳为绝缘阻燃工程塑料材质，外壳表面模印清晰的B10K标识，直接标注标称阻值为10千欧，方便生产装配时的物料识别与防错。转轴部分采用滚花销轴设计，轴身带防滑齿纹，搭配配套旋钮时可以实现无滑动的扭矩传递，转轴根部设计有标准螺纹安装段与锁紧螺母配合，能够适配不同厚度的设备面板安装需求，面板安装时只需要在面板上开出对应直径的安装孔，从面板正面插入电位器，背面用锁紧螺母拧紧即可完成固定，安装工序简单，适合流水线批量装配作业。

电位器底部的三个直插式引脚采用标准2.54mm间距设计，既可以直接插装在印刷电路板上进行波峰焊焊接，也可以搭配接插件进行导线连接，适配不同的装配工艺需求。底部的安装支架带三个定位安装孔，当不需要面板安装时，可以直接通过支架上的孔位用螺丝将电位器固定在设备内部的安装板上，两种安装方式的设计覆盖了绝大多数设备的安装场景，不需要额外设计定制转接件就能完成装配。

从功能特性上看，步进式的阻尼结构让转轴旋转时每一个档位都有明确的触感反馈，操作人员不需要查看刻度就能感知调节的档位幅度，在音频设备音量调节、小型机器人舵机角度控制、arduino开源项目的参数输入、电源模块电压调节等场景下，这种带触感的调节方式能大幅提升操作的精准度，避免调节过度或者调节不到位的问题。内部电阻体采用碳膜材质，阻值变化线性度好，旋转寿命满足常规民用与工业级设备的使用要求，转轴的旋转扭矩设计在合适区间，既不会因为太松导致受震动时阻值偏移，也不会因为太紧导致操作手感生涩。

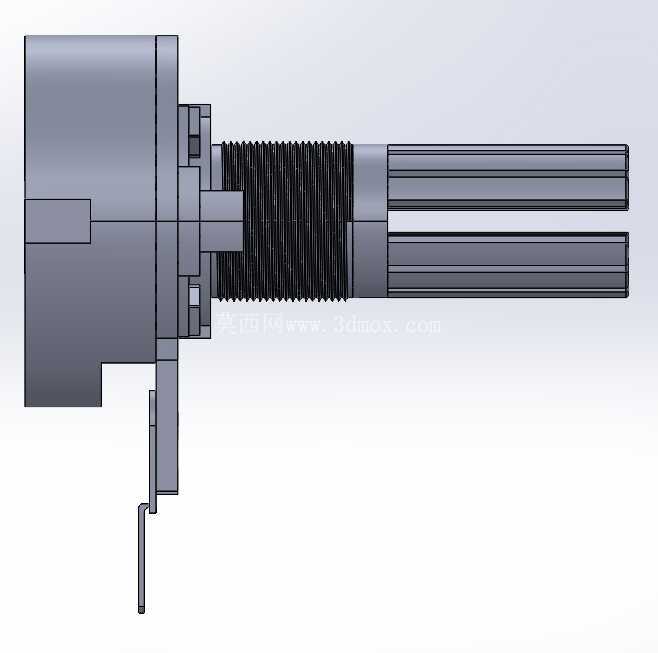

做三维建模的时候，需要重点关注几个安装边界尺寸：首先是转轴的伸出长度与螺纹段长度，这部分尺寸直接决定了能适配的面板最大厚度，建模时要预留足够的螺母锁紧空间，避免出现螺母拧不到位的情况；其次是底部引脚的伸出长度与间距，这个尺寸要和PCB封装尺寸完全匹配，否则插装时会出现引脚偏位、无法插入焊盘孔的问题；再者是安装支架的孔位间距与孔径，要和常用的M3安装螺丝适配，孔位周边要预留足够的螺丝头沉台空间，避免螺丝安装后和电位器本体产生干涉。另外转轴的旋转角度范围也要准确还原，这款电位器的有效旋转角度约为270度，建模时要做对应的旋转限位结构，和实际产品的调节行程保持一致，避免在做机构运动仿真时出现超出行程的错误。

在实际选型应用中，这款电位器可以用于小型自动化设备的参数调节面板、教学实验平台的信号输入模块、智能家居的调光调速控制板、小型机器人的手动控制单元等场景，因为其安装方式灵活、调节手感清晰、阻值参数通用，不需要做过多的定制化修改就能直接适配大部分低压控制回路的需求。建模过程中对各个配合面的公差也做了对应还原，比如转轴和外壳的配合间隙、引脚和安装孔的位置公差、支架安装面的平面度都按照实际量产零件的公差要求做了设定，导入装配体时可以直接做干涉检查和装配仿真，不需要额外调整尺寸就能用于结构评审或者样机开发参考。
