公制平头螺丝螺母垫圈配套紧固件组

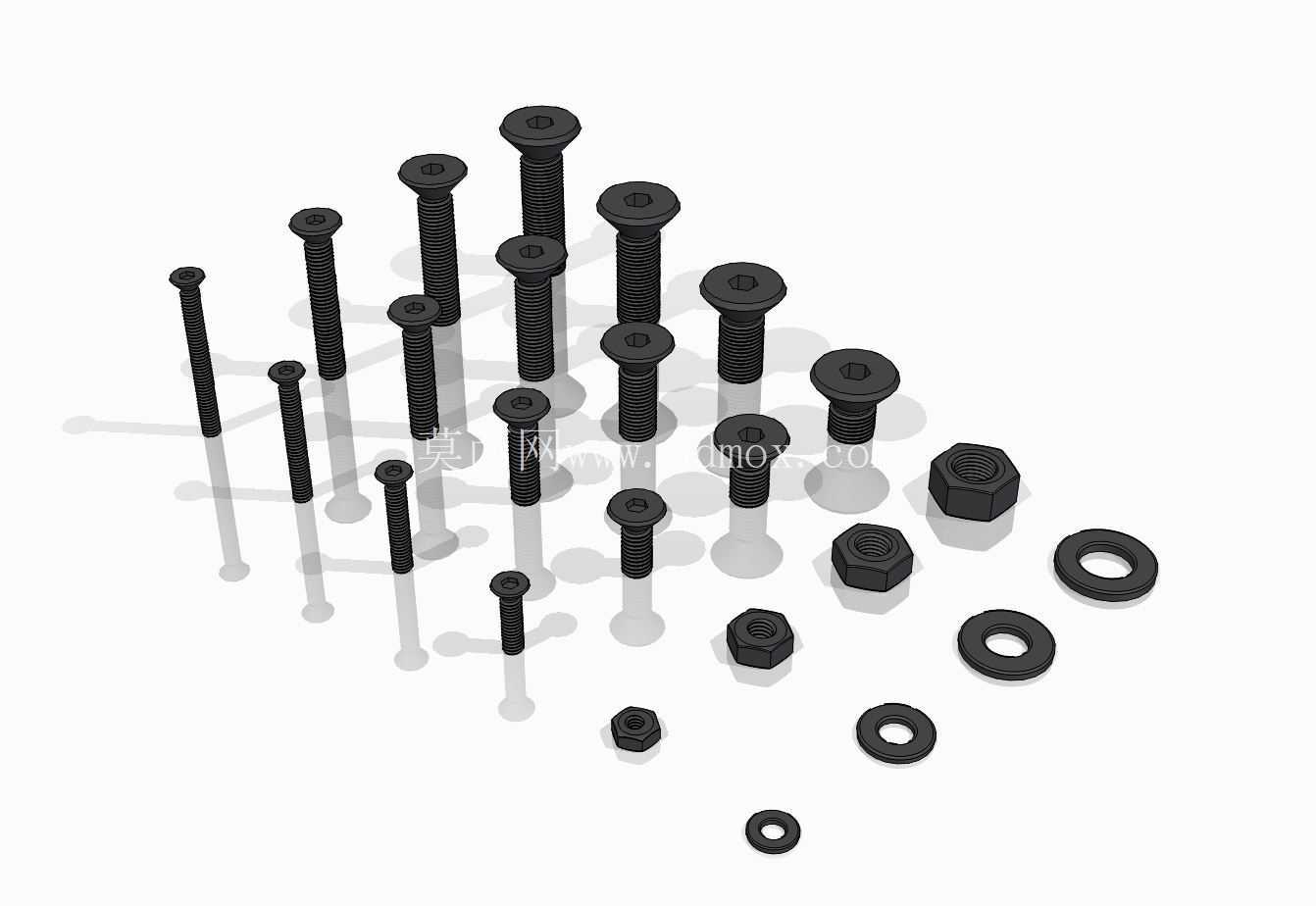

这套公制紧固件组覆盖M2到M5全系列常用规格，包含内六角平头螺钉、六角螺母、平垫圈三类核心连接件，是机械装配、电子设备组装、工装夹具搭建场景中最常用的标准件组合。日常做非标设备装配时，不同板厚的连接需要匹配对应长度的螺钉，这套组里M2规格覆盖8mm、12mm、16mm、20mm四个长度，M3到M5规格也对应覆盖8mm到20mm的常用长度段，基本能覆盖从薄板叠装到带隔套的厚板连接需求，不用临时翻件找对应规格，做样机调试时能省不少找件的时间。

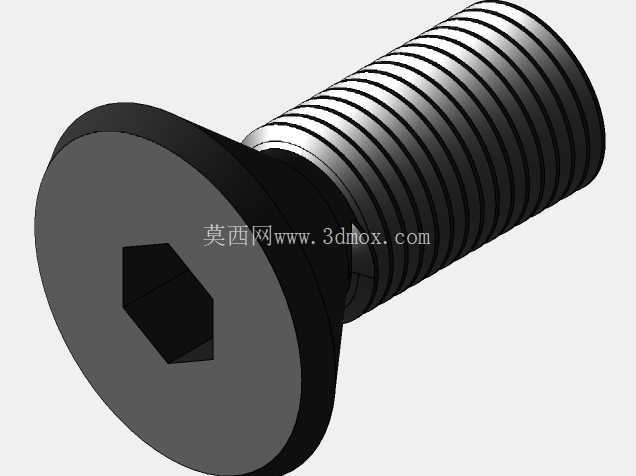

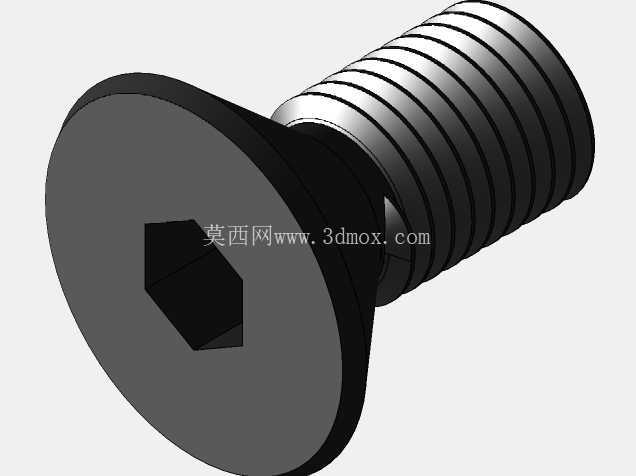

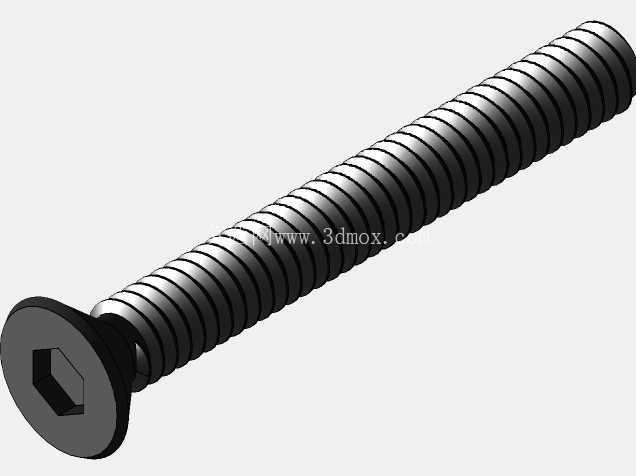

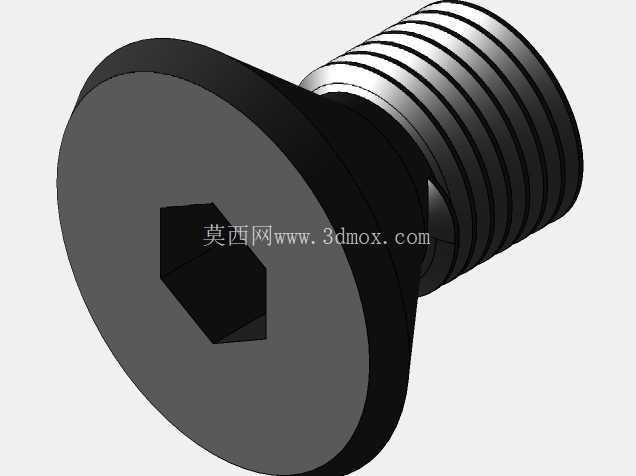

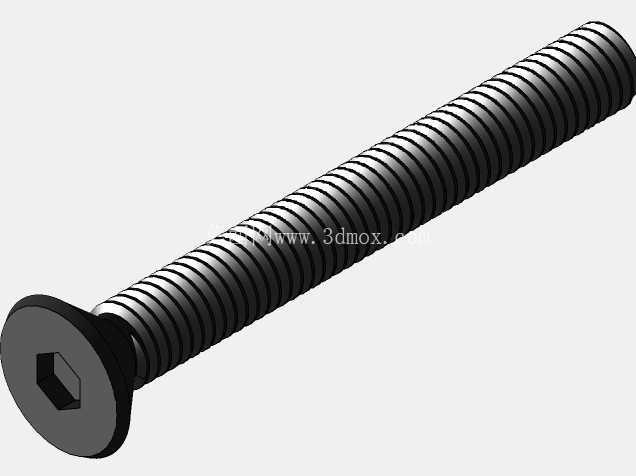

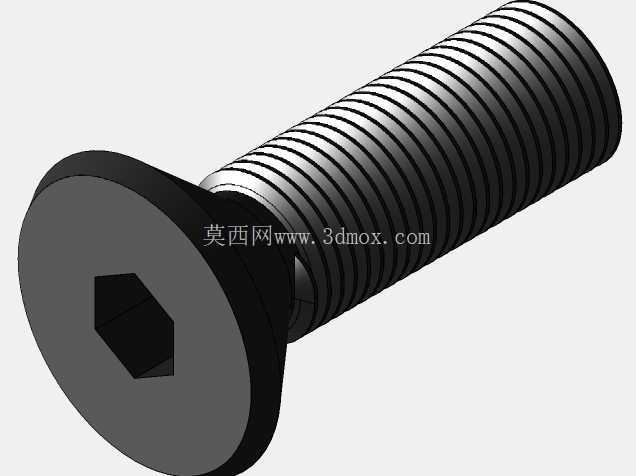

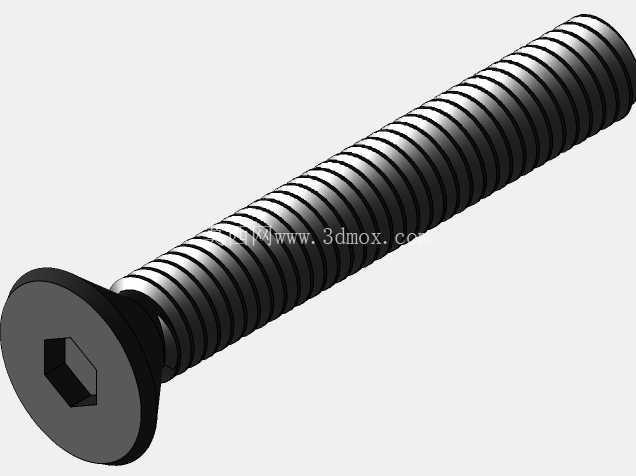

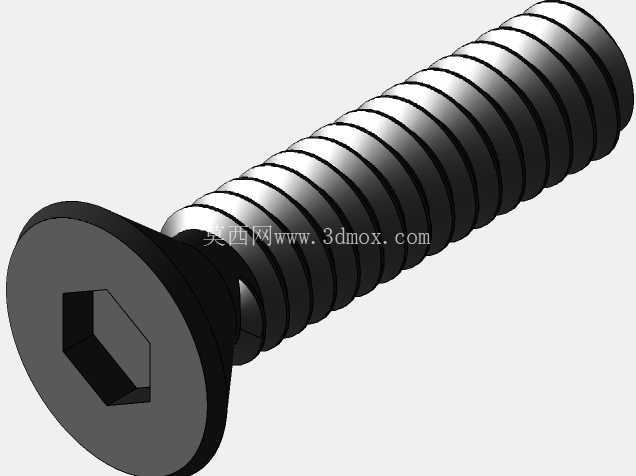

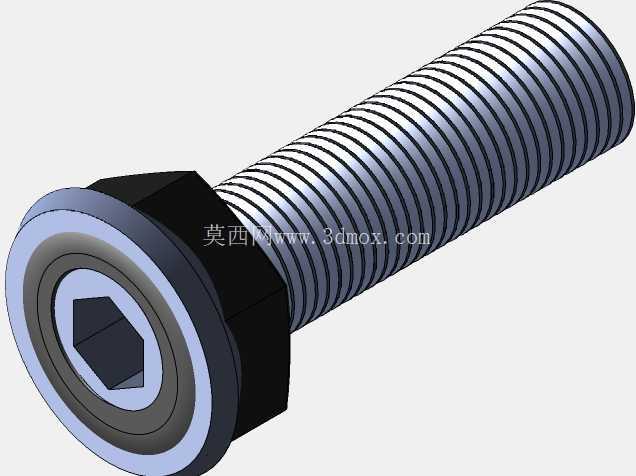

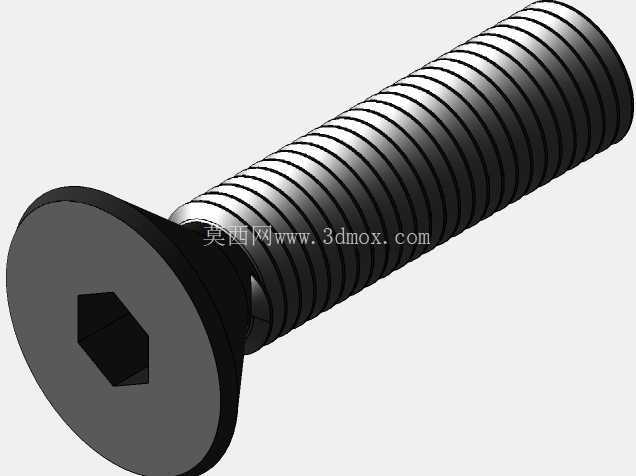

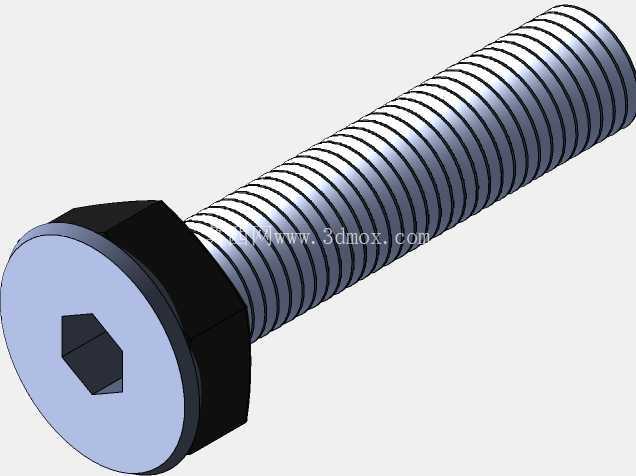

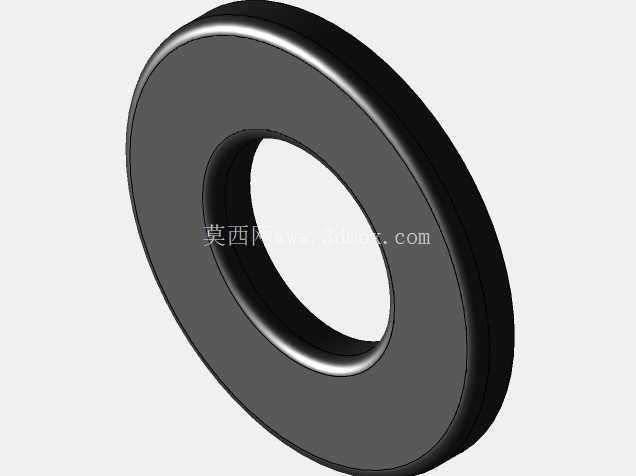

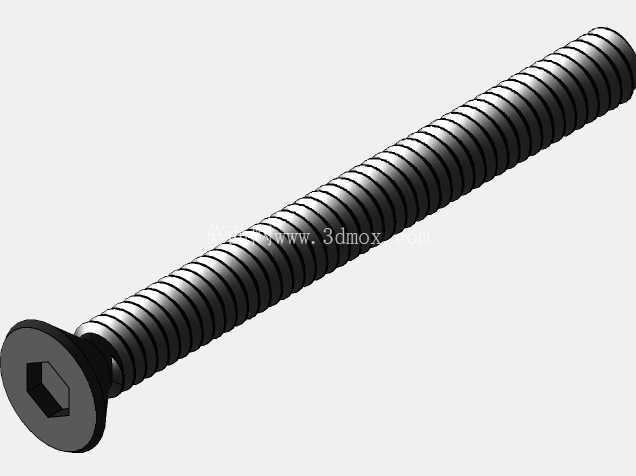

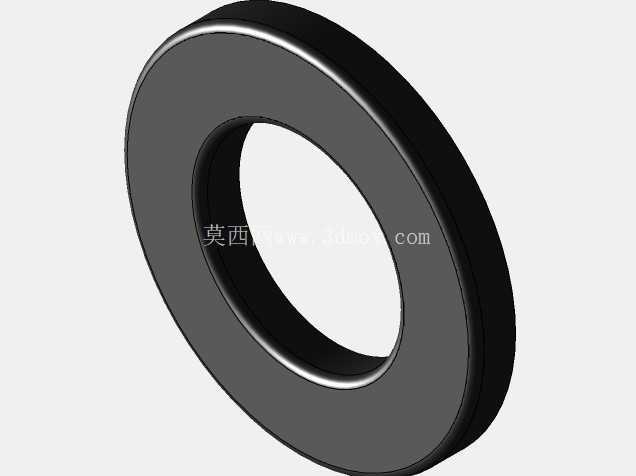

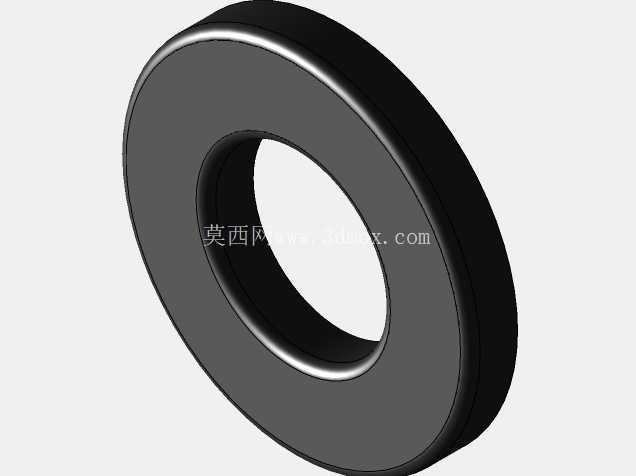

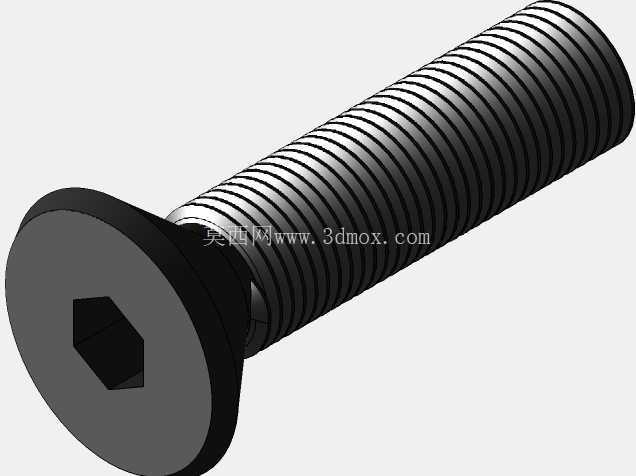

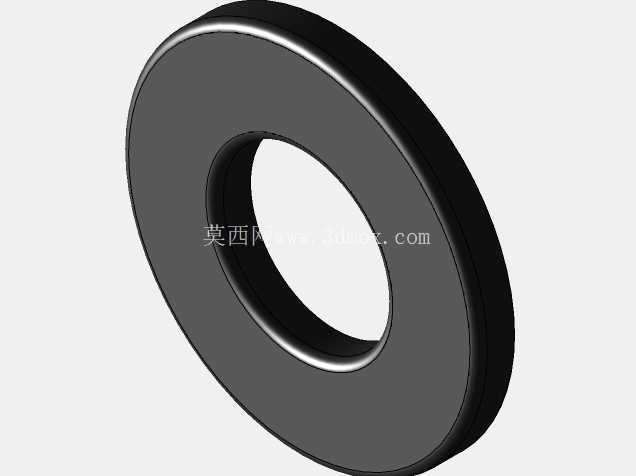

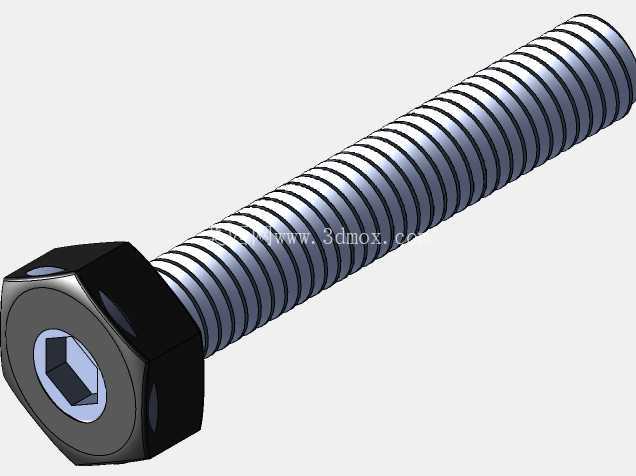

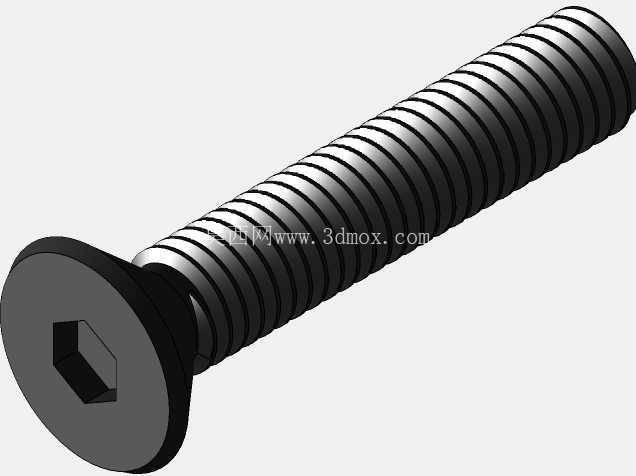

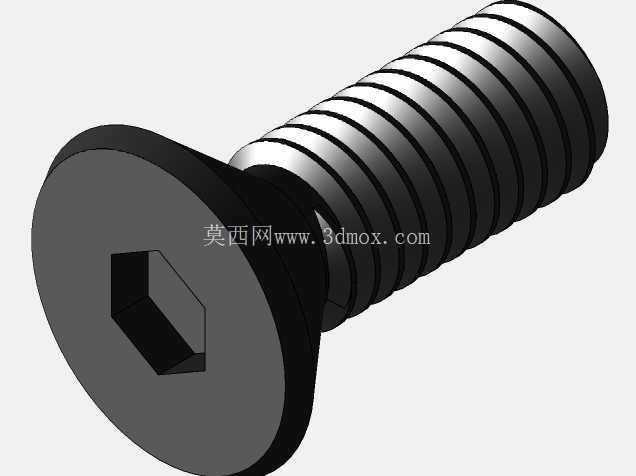

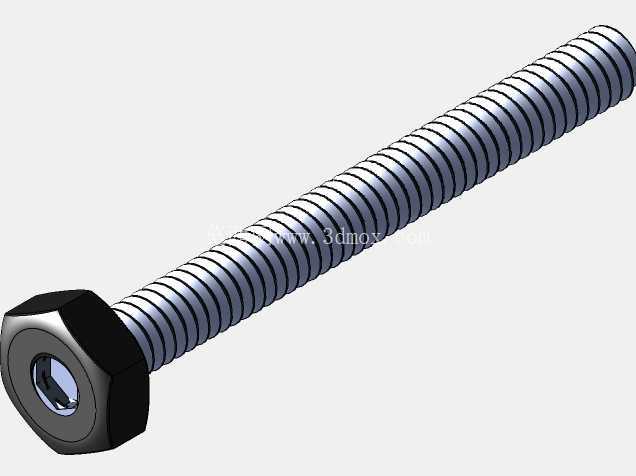

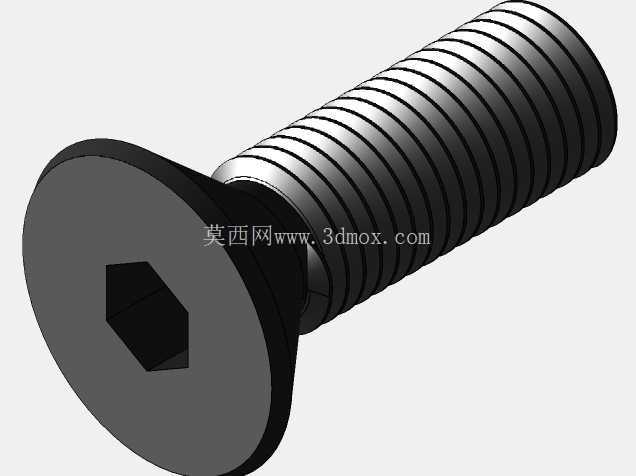

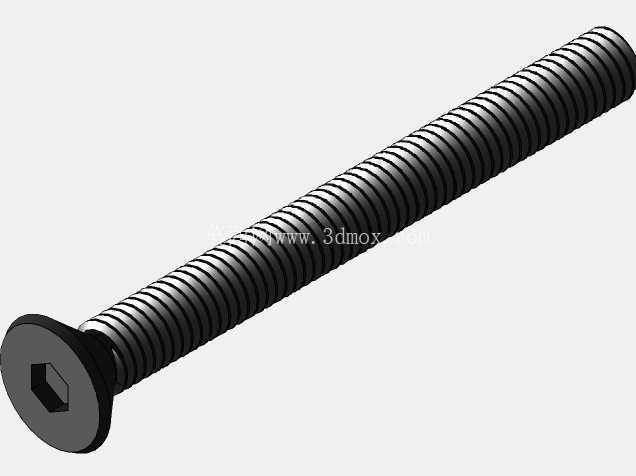

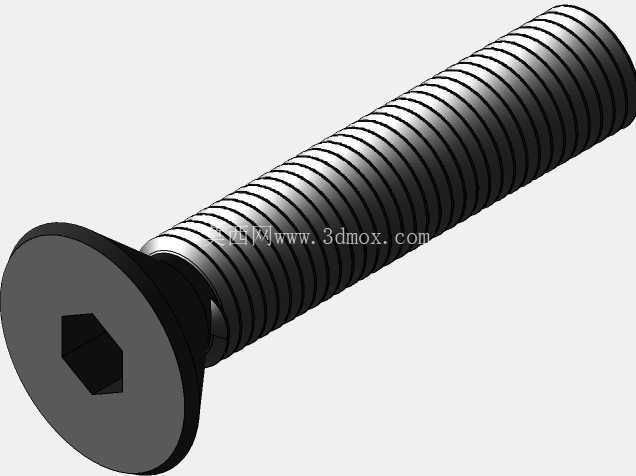

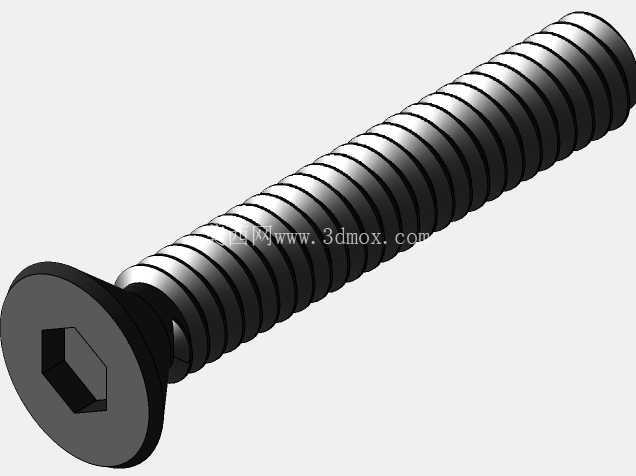

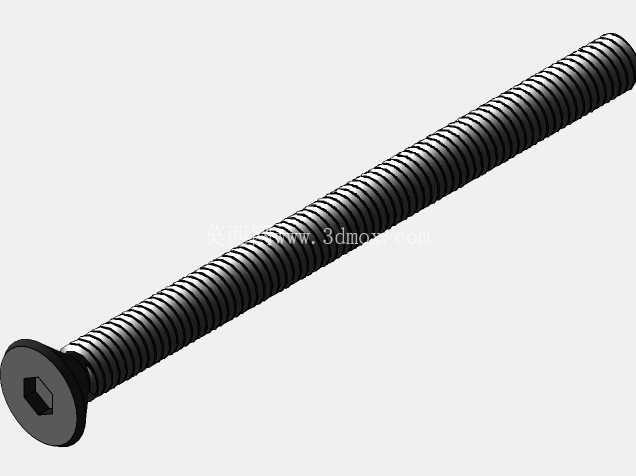

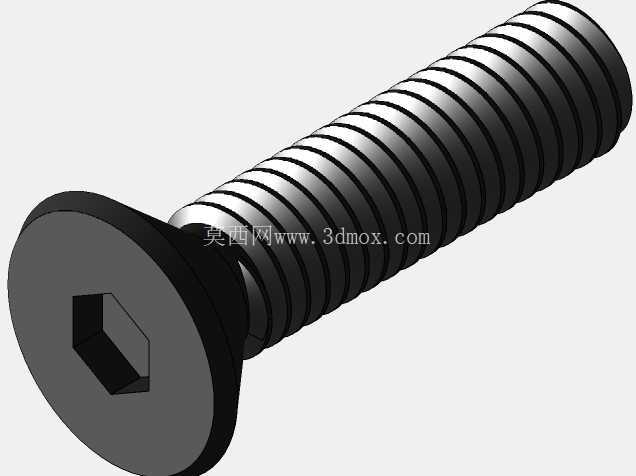

从设计逻辑上看，内六角平头螺钉的头部采用沉头设计，安装后头部可完全埋入工件沉孔内，不会突出装配表面，适合对外观平整度有要求的外壳类、面板类零件连接，比如通讯设备外壳、小型仪器面板的装配，能避免突出的螺钉头刮擦线缆或者影响外部零件安装。配套的六角螺母采用标准公制螺纹公差，和同规格螺钉的螺纹配合间隙控制在通用装配公差范围内，既不会出现过紧拧不动的情况，也不会因间隙过大导致连接松旷，普通手动螺丝刀或者电动起子都能顺利完成装配。平垫圈的作用主要是分散螺钉头部对被连接件的压紧应力，尤其是在连接铝件、塑料件等软质基材时，垫圈能避免螺钉头部压伤工件表面，同时也能补偿被连接件表面的轻微不平整，保证压紧力均匀分布。

安装边界方面，所有规格的螺钉头部尺寸都符合公制内六角沉头螺钉的标准尺寸，做沉孔设计时直接套用对应规格的标准沉孔参数即可，M2螺钉沉孔直径3.8mm、沉孔深度2mm，M3沉孔直径5.5mm、深度2.4mm，M4沉孔直径7mm、深度3.2mm，M5沉孔直径8.5mm、深度4mm，不用额外测量头部尺寸来调整沉孔参数。螺母的对边尺寸也完全符合公制六角螺母标准，M2螺母对边4mm、厚度1.6mm，M3对边5.5mm、厚度2.4mm，M4对边7mm、厚度3.2mm，M5对边8mm、厚度4mm，选用对应规格的开口扳手或者套筒就能顺利锁紧，不会出现扳手打滑或者螺母棱角磨损的问题。平垫圈的内径比对应螺钉大0.2-0.3mm，外径是螺钉公称直径的2倍左右，既能保证顺利套入螺钉，也能提供足够的压紧支撑面积。

实际使用场景中，这套紧固件组适配绝大多数民用、工业类小型装配需求，比如3D打印机框架组装、小型电子产品外壳固定、工装夹具的零件连接、非标自动化设备的辅助件安装，甚至日常的DIY手工制作都能用到。做三维装配设计时，直接调用这套标准件模型，不用逐个绘制螺钉、螺母、垫圈的模型，能大幅提升建模效率，而且所有模型的尺寸都严格遵循公制紧固件标准，装配时不会出现尺寸干涉、螺纹不匹配的问题，导出工程图时也能直接标注对应标准件号，方便采购部门直接按规格采购。

需要注意的是，这类平头螺钉的锁紧扭矩要匹配对应规格，M2螺钉推荐锁紧扭矩0.25N·m，M3为0.6N·m，M4为1.4N·m，M5为2.8N·m，过大的扭矩会导致螺钉头部拧花或者螺纹滑牙，尤其是在连接塑料件、铝件等软质材料时，要适当降低锁紧扭矩，必要时可以增加垫圈来分散应力，避免工件被压裂或者螺纹滑丝。如果是有防松需求的振动场景，还可以在这套标准件的基础上搭配弹垫圈或者螺纹胶使用，提升连接的可靠性，这套紧固件的螺纹精度能满足普通防松处理的配合要求，不会出现弹垫圈卡滞或者螺纹胶填充不均的问题。
