5840-31ZY蜗轮蜗杆直流减速电机结构

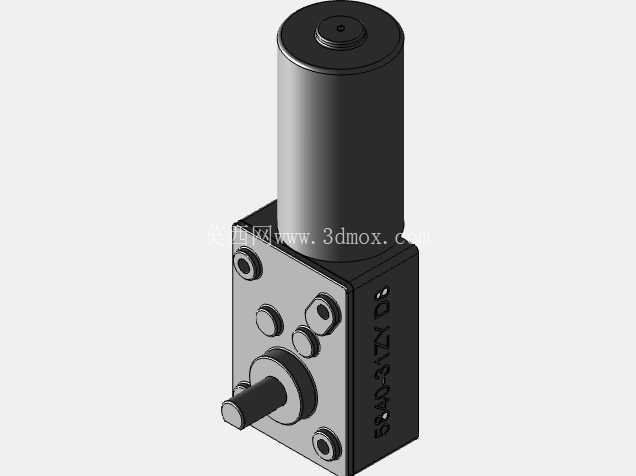

　　这款蜗轮蜗杆结构的直流减速动力单元，在小型自动化设备、民用智能机具、小型传动改造场景里的适配性非常突出，区别于普通直齿减速电机的输出特性，它依靠蜗轮蜗杆副的自锁特性，在停机状态下输出轴不会被负载反向拖动，这一点在需要位置保持、防止负载倒转的工况里能省掉额外的制动结构，比如小型升降机构、角度调节装置、自助终端的传动模块里，不用额外加装电磁刹车就能实现断电锁止，能大幅简化整体结构的设计复杂度。从结构布局来看，电机本体采用圆柱形机壳设计，和下方的方形减速箱呈垂直正交布置，输出轴从减速箱侧端面伸出，这种直角输出的结构形式，能在轴向安装空间受限的场景里压缩整体长度尺寸，很多小型设备的内部安装腔是狭长型布局，直列减速电机的长度往往会超出安装边界，这种直角输出的结构刚好能把电机本体的长度方向和设备的纵深方向对齐，充分利用闲置的纵深空间，避免和设备内部的其他板卡、结构件产生干涉。

　　设计这款模型的时候，首先要还原的是蜗轮蜗杆副的啮合关系，蜗杆和电机输出轴同轴连接，蜗轮和输出轴同轴固定，两者的中心距、啮合间隙都要符合实际产品的装配公差，减速箱端面上的安装孔位、调节螺塞的位置都要和实物对齐，这些螺塞是用来调整蜗轮蜗杆啮合间隙、加注润滑脂的结构，建模的时候不能省略，否则做装配干涉检查的时候会和实际安装工艺产生冲突。输出轴的轴径、伸出长度、键槽尺寸都要匹配常用的联轴器、同步轮安装标准，选型的时候不用额外做轴径适配就能直接搭配常用的传动件，减速箱壳体上的四个安装孔呈对角布置，安装的时候可以从正面穿入固定螺丝，也可以从背面锁付，适配不同的安装板布局。从实际使用的特性来看，这款减速电机的输出转速覆盖区间很宽，低转速区间能输出很大的扭矩，适合带动需要大推力的低速负载，比如小型输送带的驱动、智能开窗器的传动、自动售货机的货道推送结构，高转速区间可以适配需要较快动作节奏的机构，比如小型闸门的开合、摄影器材的电动云台转动，因为蜗轮蜗杆传动的运行噪音比直齿减速结构更低，在对噪音有要求的民用设备场景里，不会因为传动噪音影响使用体验。

　　建模过程中要注意区分电机机壳和减速箱壳体的材质差异，电机机壳是薄壁拉伸的金属壳体，表面做氧化发黑处理，减速箱是压铸成型的金属壳体，表面有压铸形成的细微纹理和安装基准面，输出轴是磨削加工的圆柱面，表面粗糙度更低，这些细节的还原能让模型在做装配仿真、渲染效果图的时候更贴近真实产品的质感。安装边界方面，圆柱形电机段的外径是统一的圆柱面，安装的时候如果需要做径向抱紧固定，只要抱紧座的内径和电机外径匹配，就可以在电机长度方向上任意调整固定位置，不用受固定孔位的限制，减速箱的方形壳体是整个部件的安装基准，安装的时候要保证减速箱的安装面和设备安装板完全贴合，否则输出轴的同轴度会出现偏差，长期运行会加剧蜗轮蜗杆的磨损，缩短使用寿命。

　　另外要注意的是，这类蜗轮蜗杆减速电机的输出轴不能承受过大的径向载荷，选型的时候如果要在输出轴上直接安装链轮、齿轮这类径向受力的传动件，要核算轴的径向负载上限，超过负载上限需要额外加装支撑轴承座，避免输出轴受力变形导致蜗轮蜗杆啮合错位。在做设备整体布局的时候，要给减速箱的调节螺塞留出操作空间，后期维护的时候不用拆解整个设备就能调整啮合间隙、补充润滑脂，电机尾部的位置要留出接线和散热的空间，不能紧贴设备内壁，避免影响电机的散热效率，长期高温运行会加速电机内部碳刷和绕组的老化。
