多规格面板式数据传输连接器适配组件

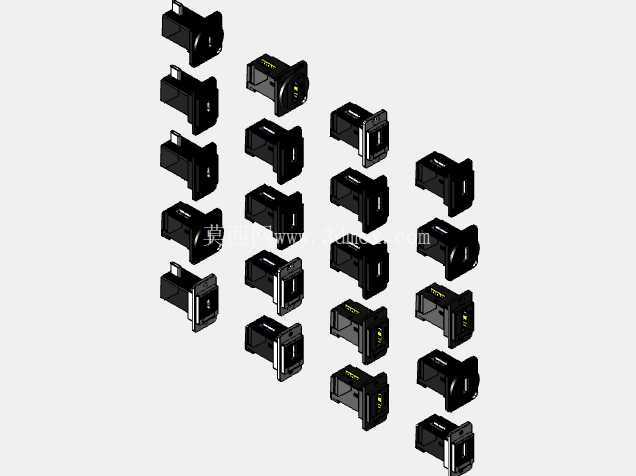

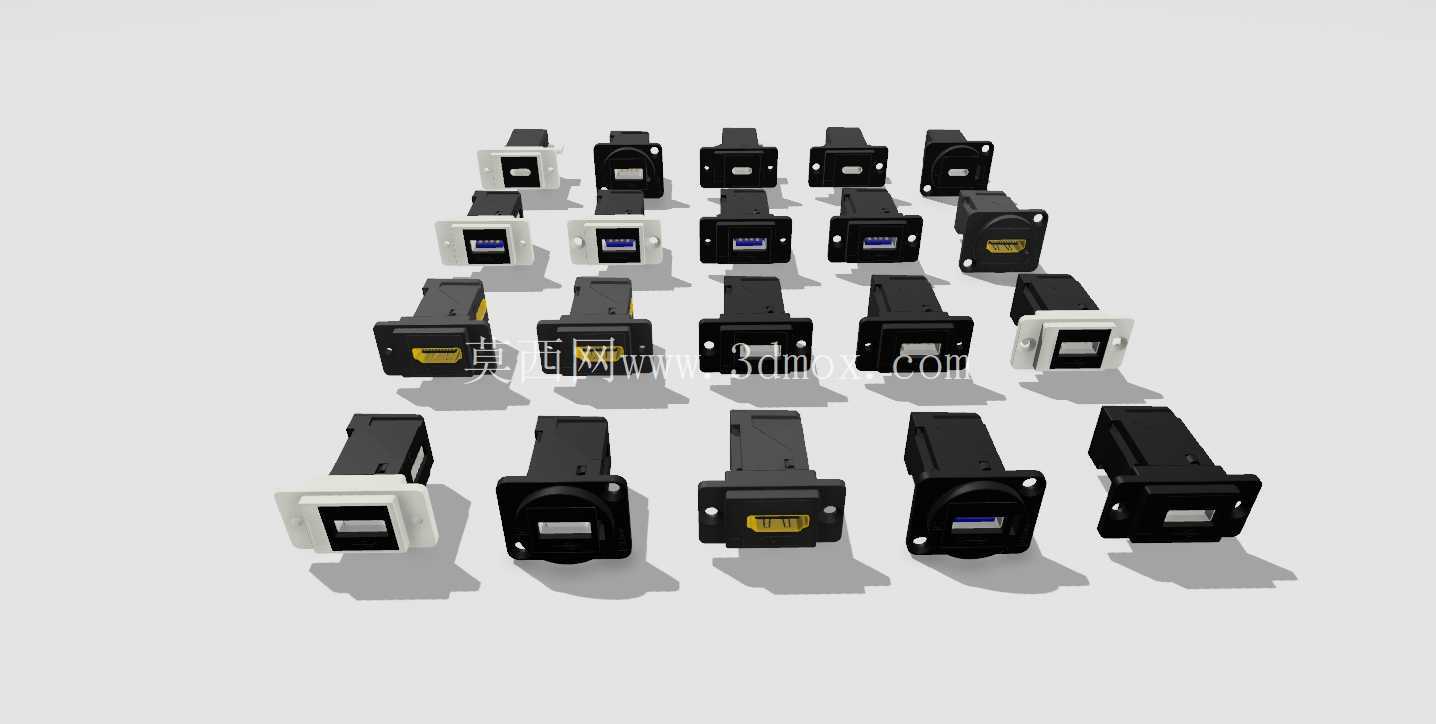

　　从实际使用场景来看，工业现场的控制柜往往需要预留外接调试接口，音视频设备需要固定信号输入输出端口，实验室测试台需要布置多类型数据接入口，这类场景都要求连接器能够通过法兰结构固定在面板上，避免插拔时接口移位导致内部接线松脱，同时不同接口的防护、屏蔽需求也有区别，比如HDMI接口需要做好金属屏蔽减少信号干扰，USB接口需要兼顾插拔寿命满足频繁调试的使用需求，DVI接口则需要保证插针定位精度避免视频信号传输出现花屏、断连问题。在工业控制柜、音视频矩阵设备、测试仪器面板、桌面信息插座等场景中，面板式数据连接器是实现外部设备与内部系统信号连通的核心部件，这类接插件需要兼顾安装稳固性、接口兼容性与插拔耐久性，不同接口类型的安装尺寸、固定方式差异往往会给面板开孔设计、备件选型带来不少重复工作量，这套适配组件覆盖了常用的USB、DVI、HDMI三类主流数据传输接口的面板安装型号，能直接为结构设计人员提供成熟的安装参考。

　　这套组件里的每款连接器都采用了统一的面板安装逻辑，法兰盘上的固定孔位、面板嵌入深度都做了标准化适配，设计人员在做面板开孔时，可以根据实际需要选配的接口类型，直接调用对应模型的安装边界尺寸，不用反复核对不同厂商的样册参数，能大幅减少前期选型的核对工作量。从结构设计思路来看，这类面板式连接器的核心设计要点集中在三个维度：首先是安装配合精度，法兰盘与面板的贴合面需要做平整处理，固定孔的位置公差控制在合理范围，避免安装后出现歪斜、缝隙过大的问题；其次是接口的定位精度，接口内部的插芯或者插针需要与外壳保持精准的同轴度或者位置度，保证外部插头插入时能够顺畅对接，不会出现插针顶弯、接口卡滞的情况；第三是尾部的接线空间预留，连接器尾部需要留出足够的焊线或者压接空间，同时要考虑尾部线缆的弯曲半径，避免安装后线缆出现过度弯折影响信号传输寿命。不同接口的外形尺寸有明显差异，比如USB类的连接器整体体积更小，法兰盘尺寸适配小型面板开孔，适合布置在空间紧凑的调试面板上；DVI接口因为插针数量多，整体接口宽度更大，法兰盘的固定孔间距也对应加宽，保证大尺寸接口安装后的稳定性；HDMI接口则在外壳部分做了金属屏蔽结构延伸，法兰盘与屏蔽外壳做了导通设计，安装后面板能够与屏蔽层连通，提升高频信号传输时的抗干扰能力。

　　安装边界方面，所有型号的连接器都采用了前置法兰定位的安装方式，也就是从面板正面将连接器插入开好的安装孔，通过法兰盘卡在面板外侧，再从背部用螺丝或者卡扣固定，这种安装方式的好处是面板正面没有突出的固定件，整体外观整洁，同时安装时不需要在面板背部预留太大的操作空间，适合密集布置接口的面板场景。每款连接器的插入深度都做了统一的适配规划，面板背部的突出长度控制在合理范围，不会与面板内部的安装支架、电路板产生干涉，设计人员在做内部布局时，可以直接参考模型的背部尺寸预留空间，不用额外做干涉校验。在实际选型搭配时，设计人员可以根据设备的功能需求，在同一块面板上组合布置不同类型的接口，因为这套组件里的所有连接器安装逻辑一致，开孔尺寸的标注规则统一，出工程图时可以直接调用模型的尺寸参数，减少绘图时的参数录入错误。另外这类连接器的外壳部分都做了圆角处理，避免安装和插拔时划伤操作人员，接口的插拔导向结构也做了优化，插头插入时能够自动导正，不会因为对位不准导致接口损坏。

　　对于做非标设备、音视频集成、测试治具的结构工程师来说，这类成熟的连接器模型能够直接复用在设计方案里，不用从零开始建模绘制，同时模型里的安装尺寸、配合边界都与实际量产零件一致，能够保证设计完成后加工出来的面板能够直接适配采购的标准接插件，避免出现开孔尺寸不对、安装位置干涉等问题，大幅缩短从设计到打样验证的周期。在高频信号传输的场景下，连接器的屏蔽结构连续性非常重要，这套组件里的金属外壳连接器都保证了法兰盘与外壳的电气导通，安装到金属面板上之后能够形成连续的屏蔽腔，减少外界电磁干扰对信号的影响，适合用在对信号稳定性要求较高的工业测试、高清视频传输场景中。针对经常需要插拔的调试接口，连接器的接口部分都采用了耐磨的材质设计，能够承受上千次的插拔循环而不出现接触不良的问题，满足工业场景下长期频繁使用的需求。
