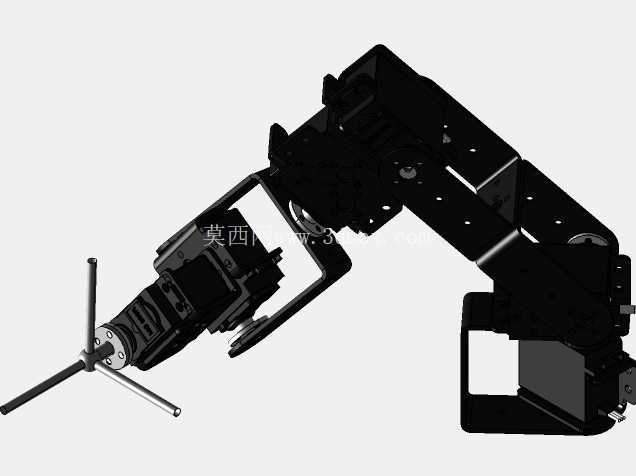

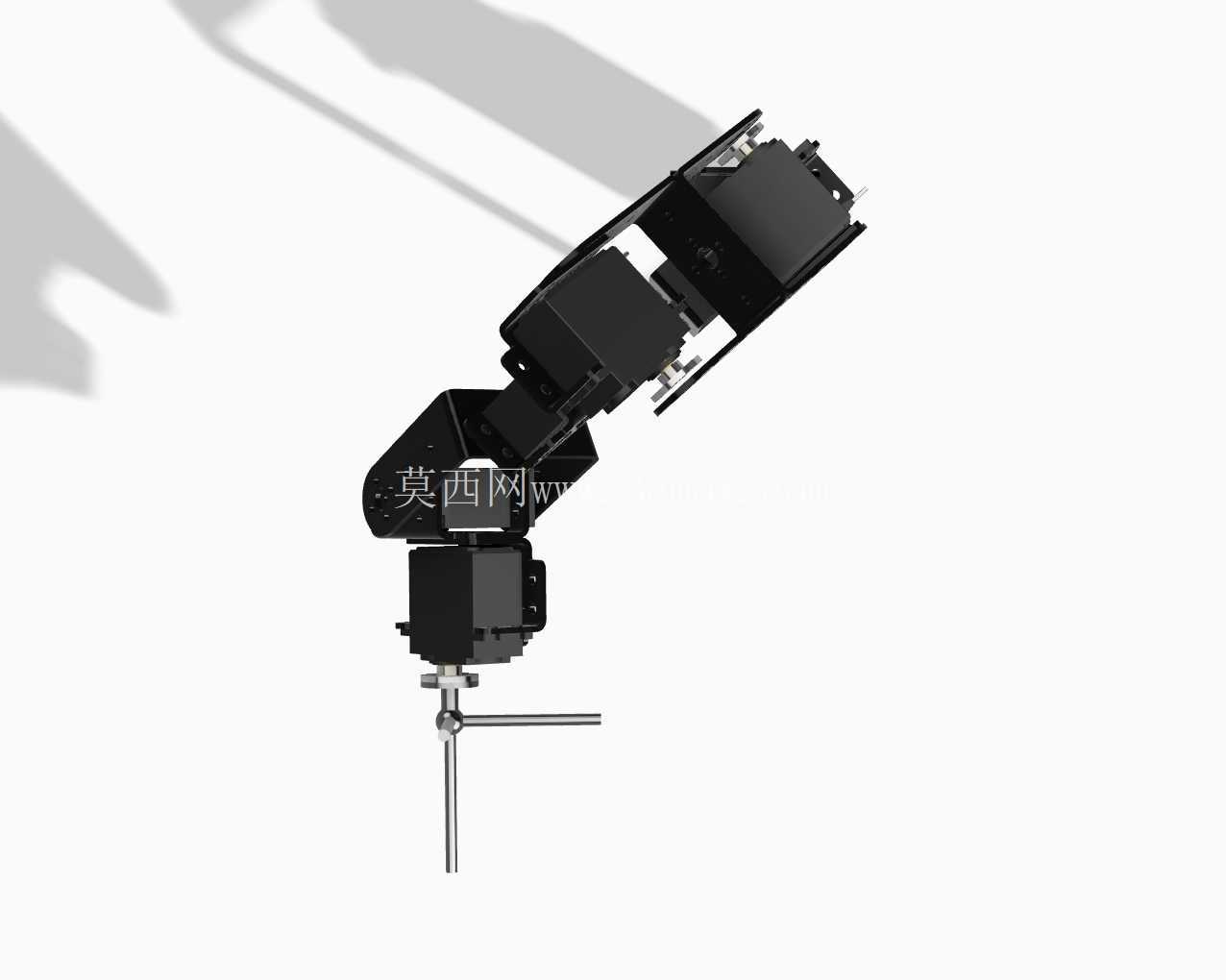

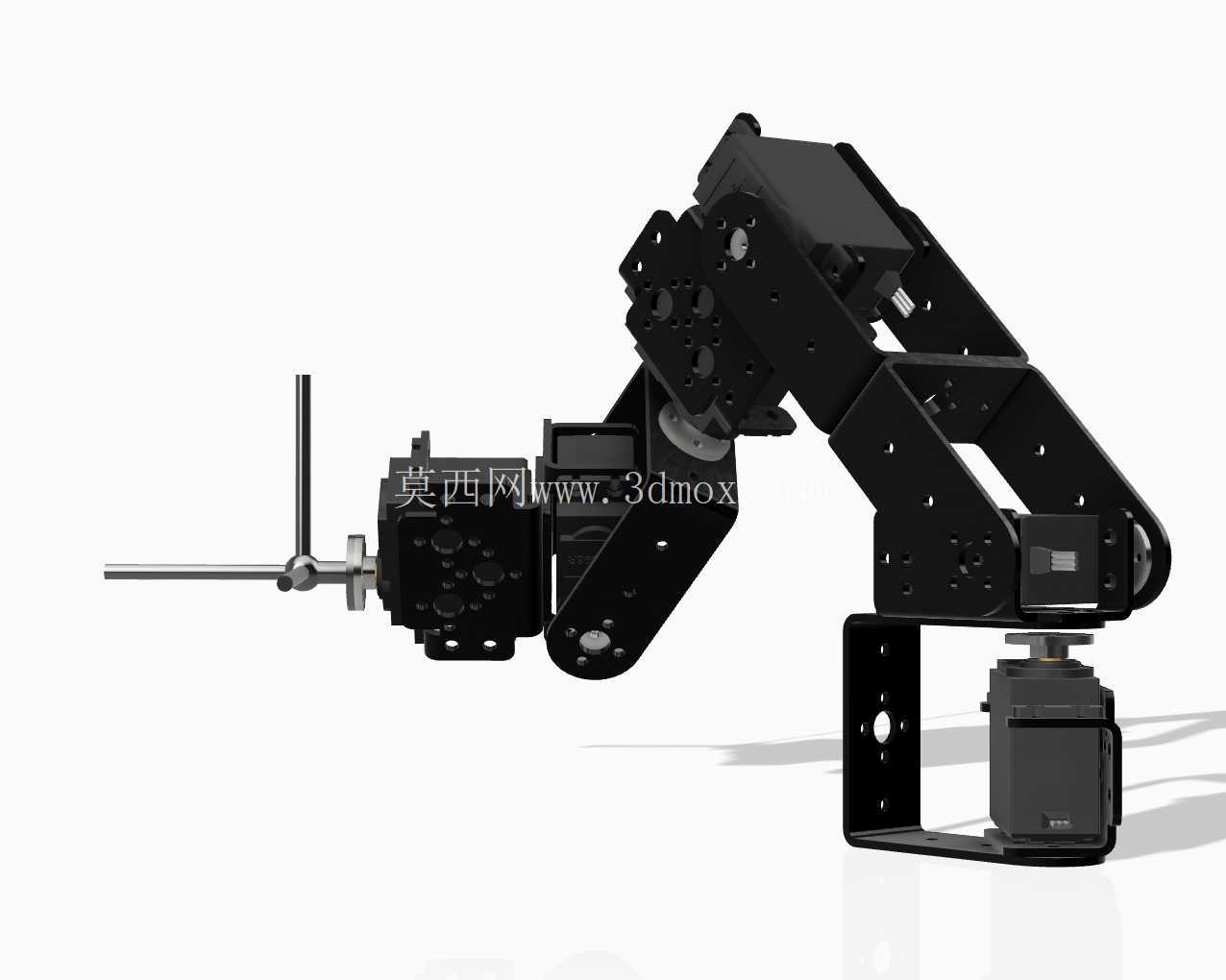

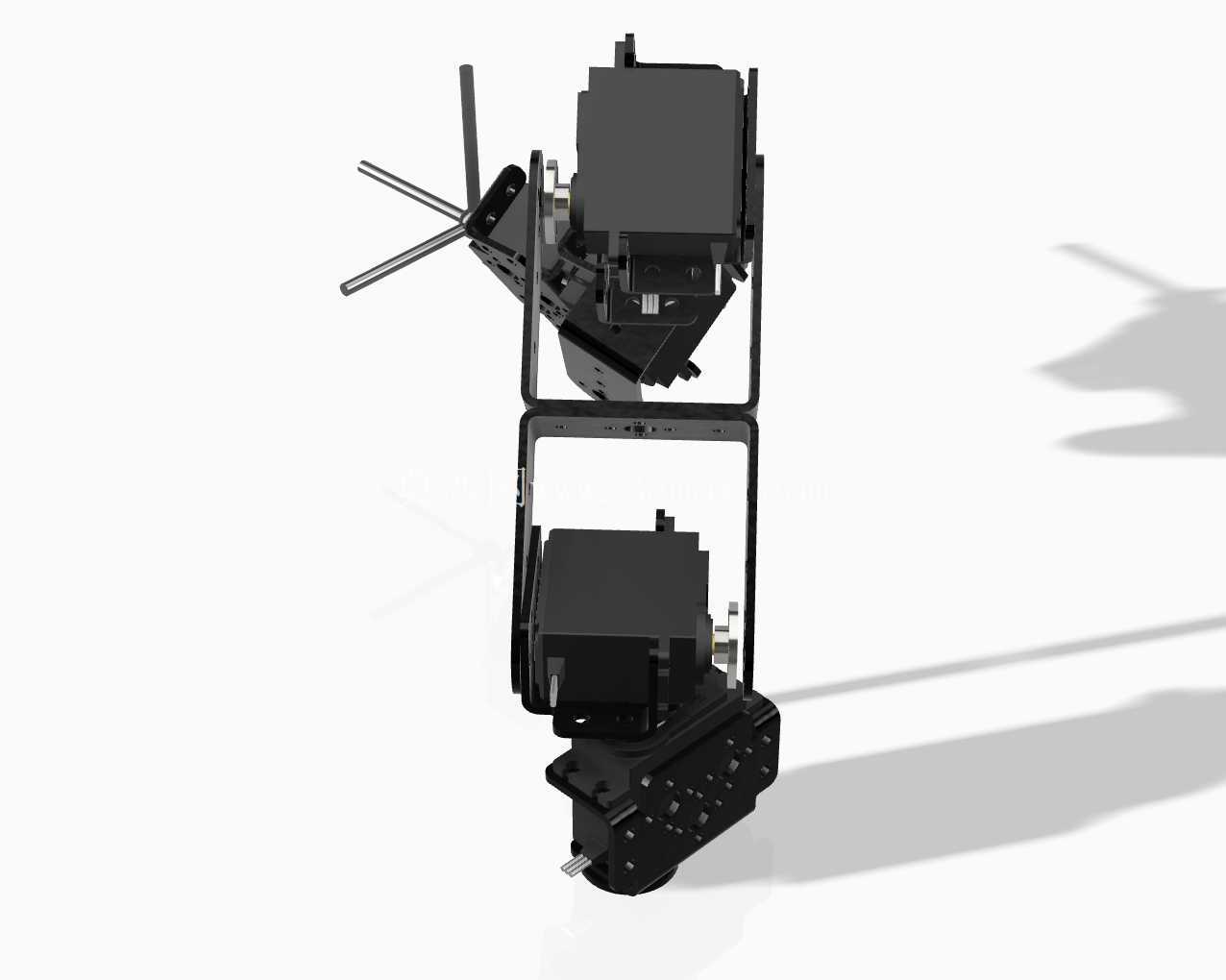

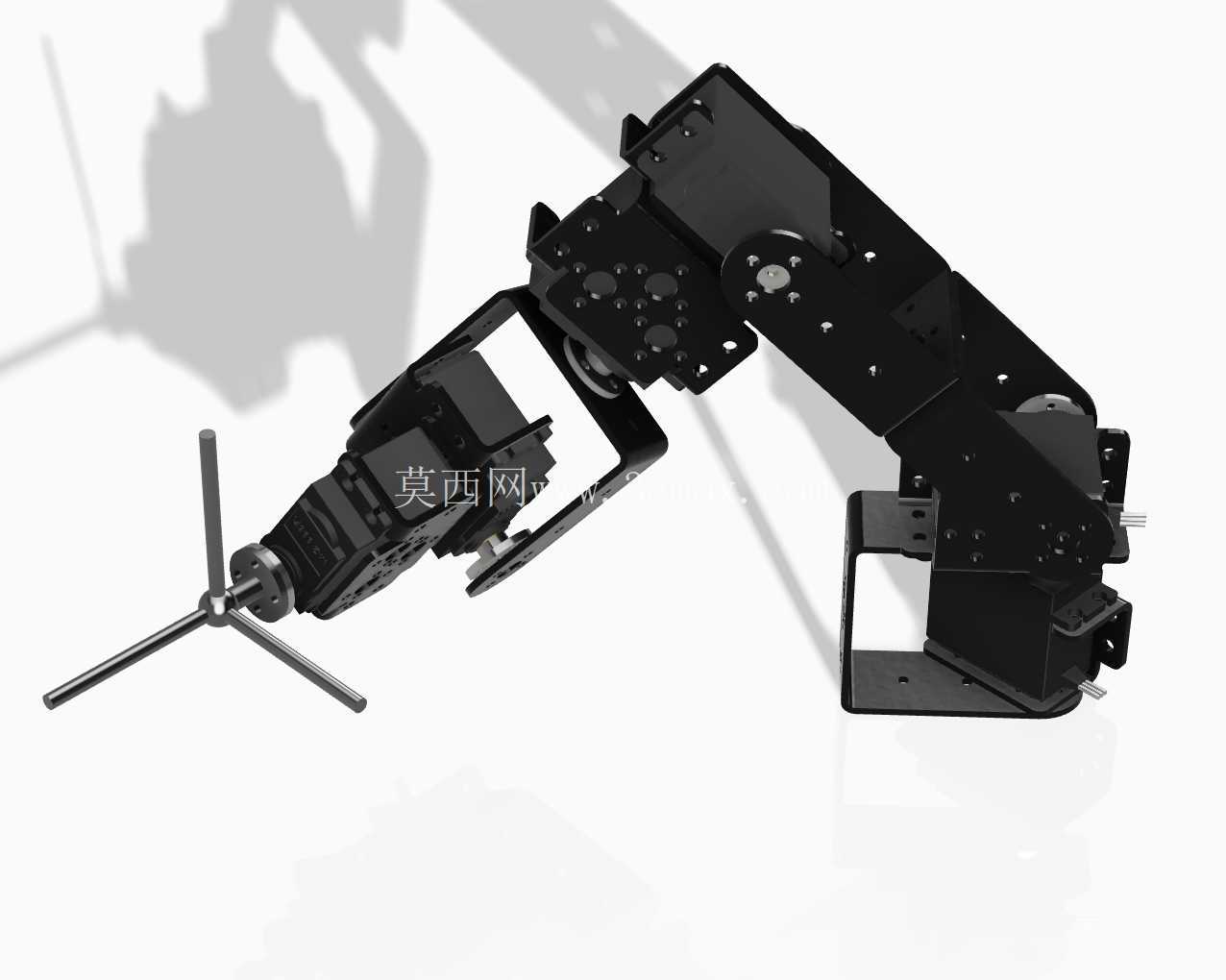

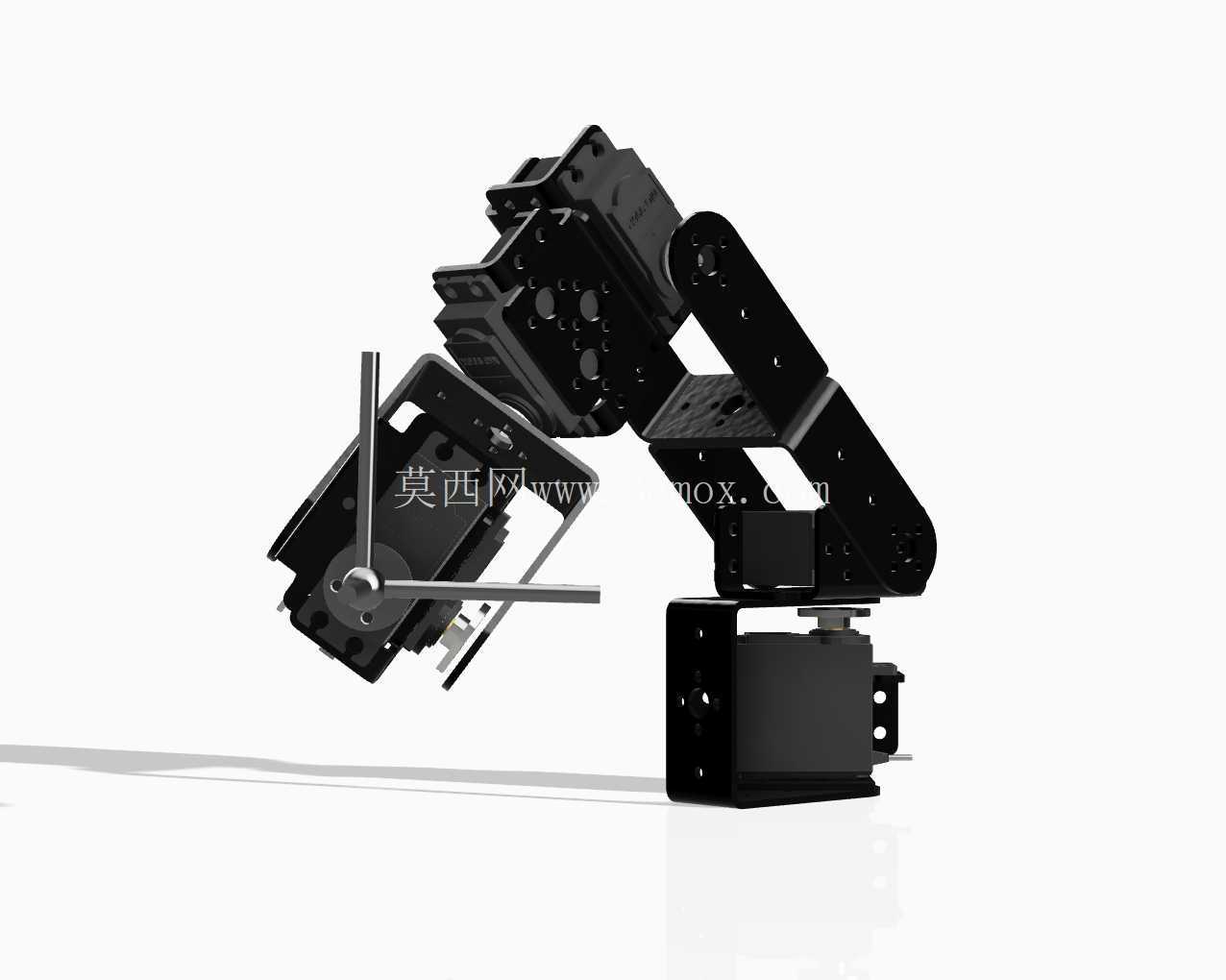

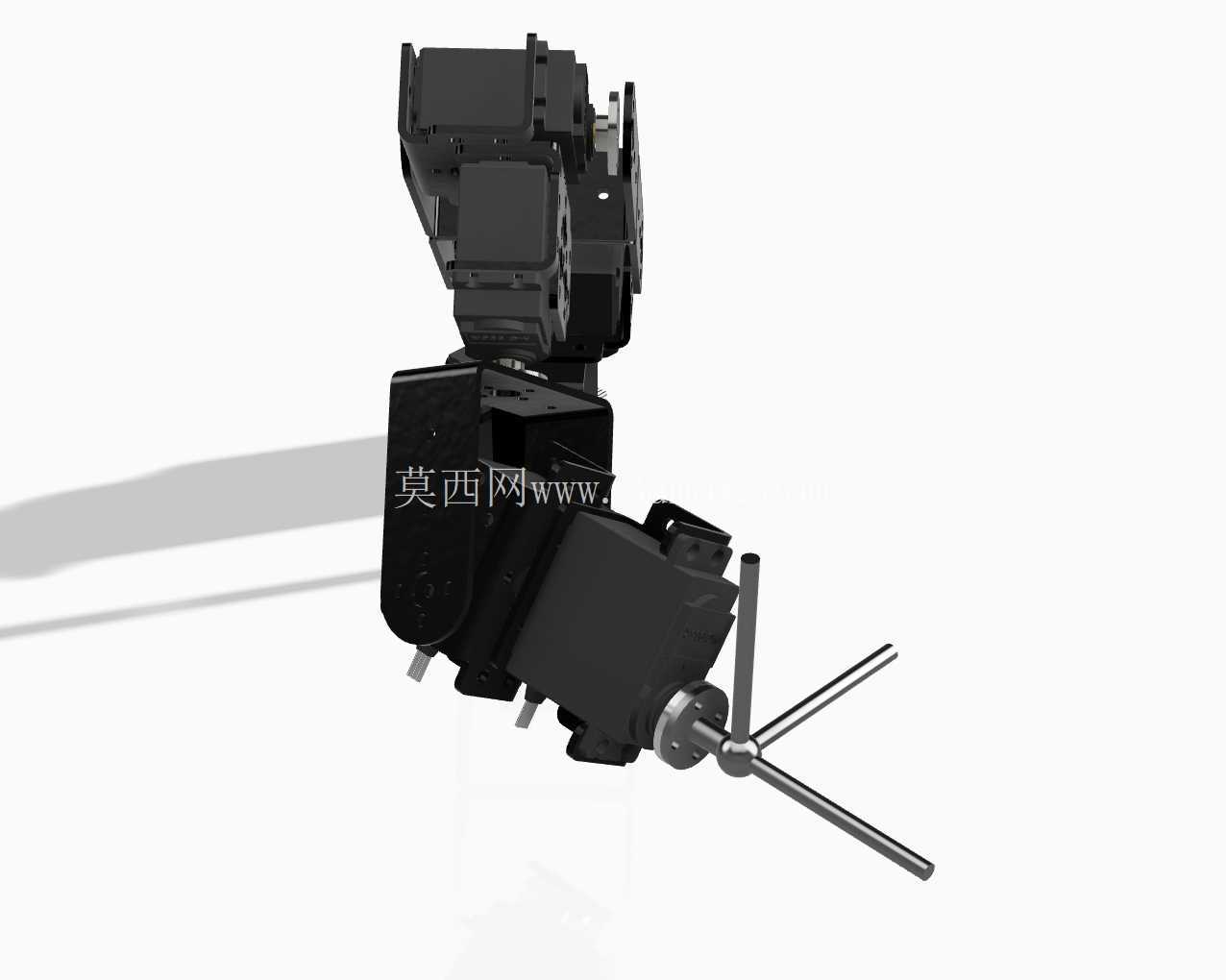

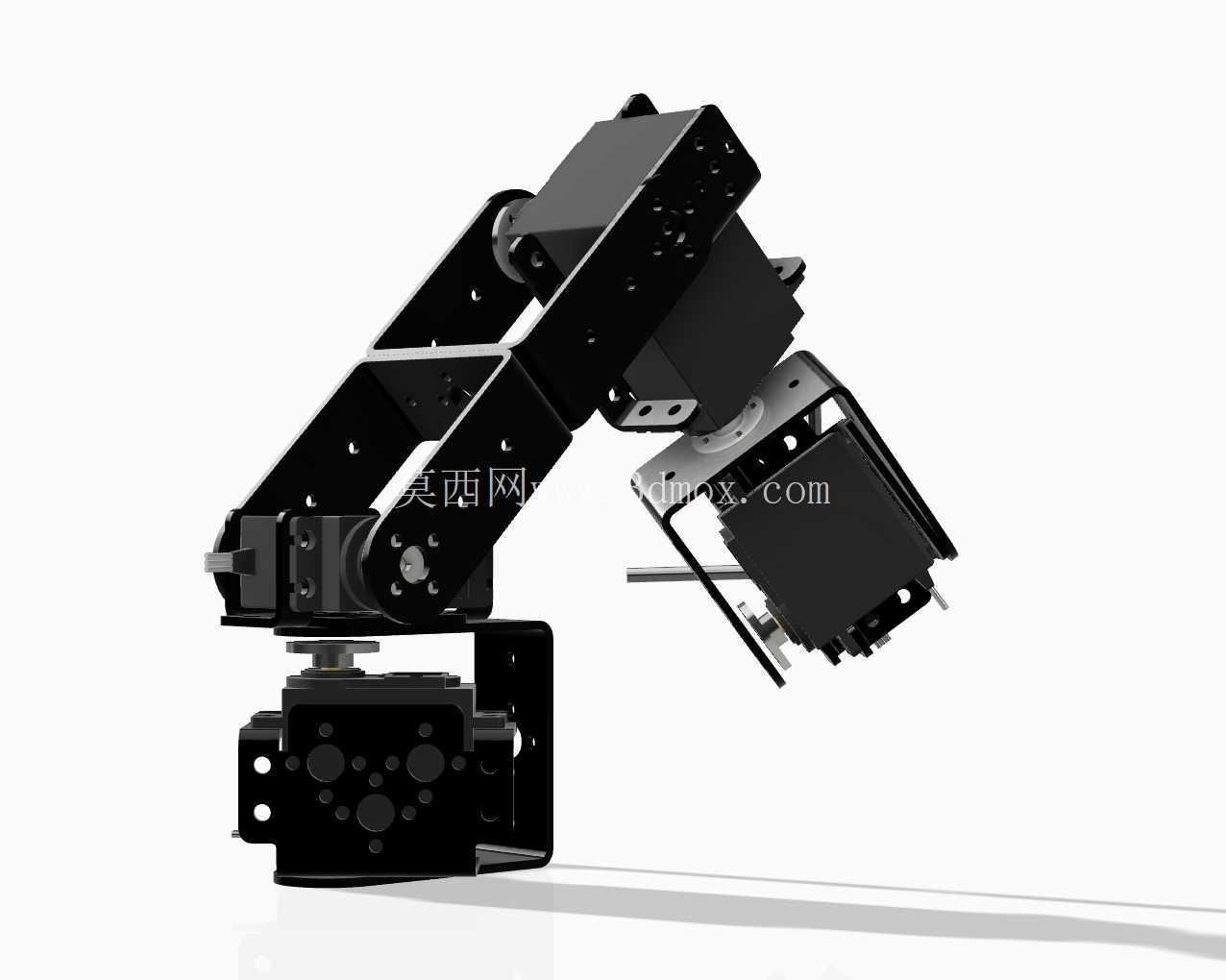

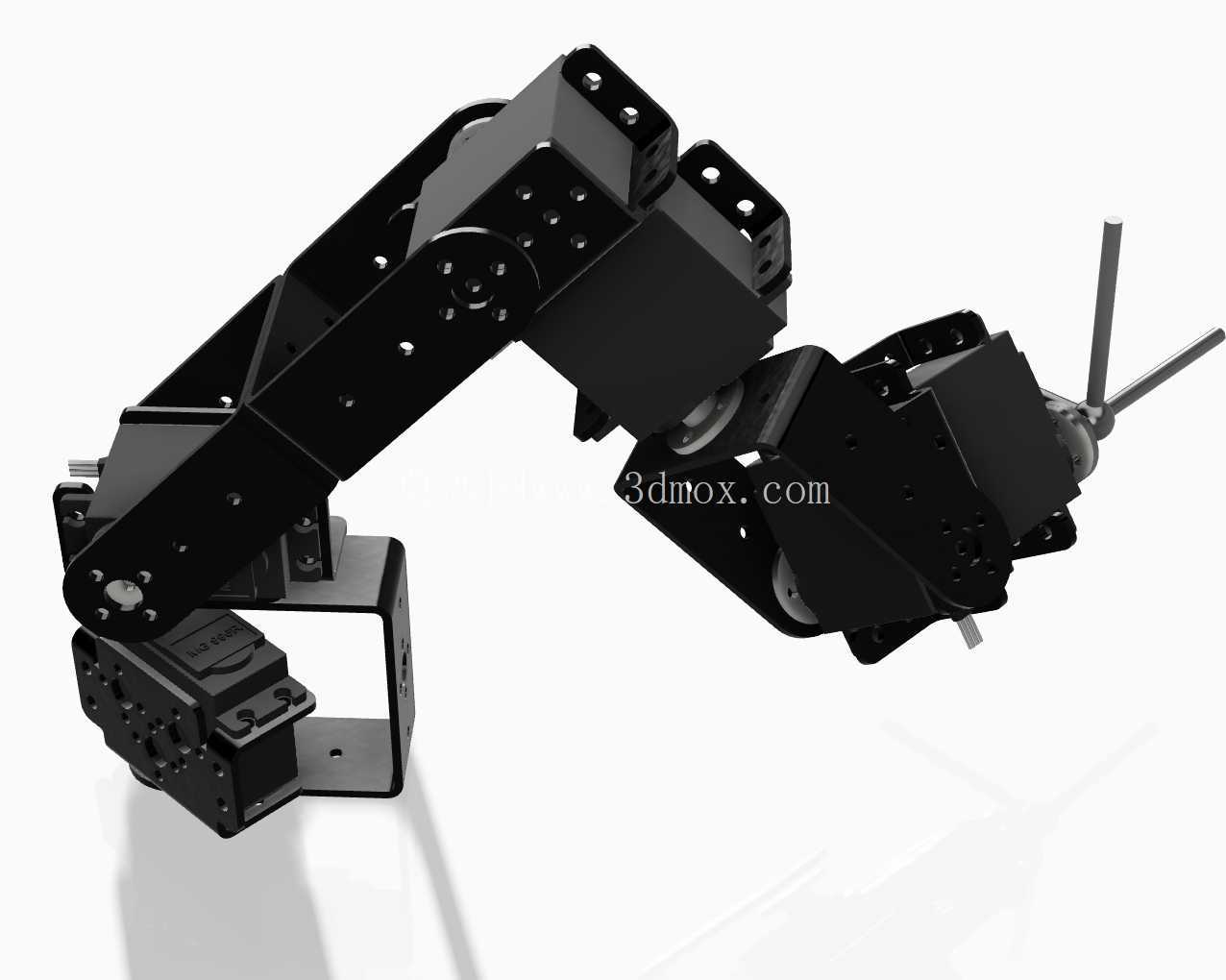

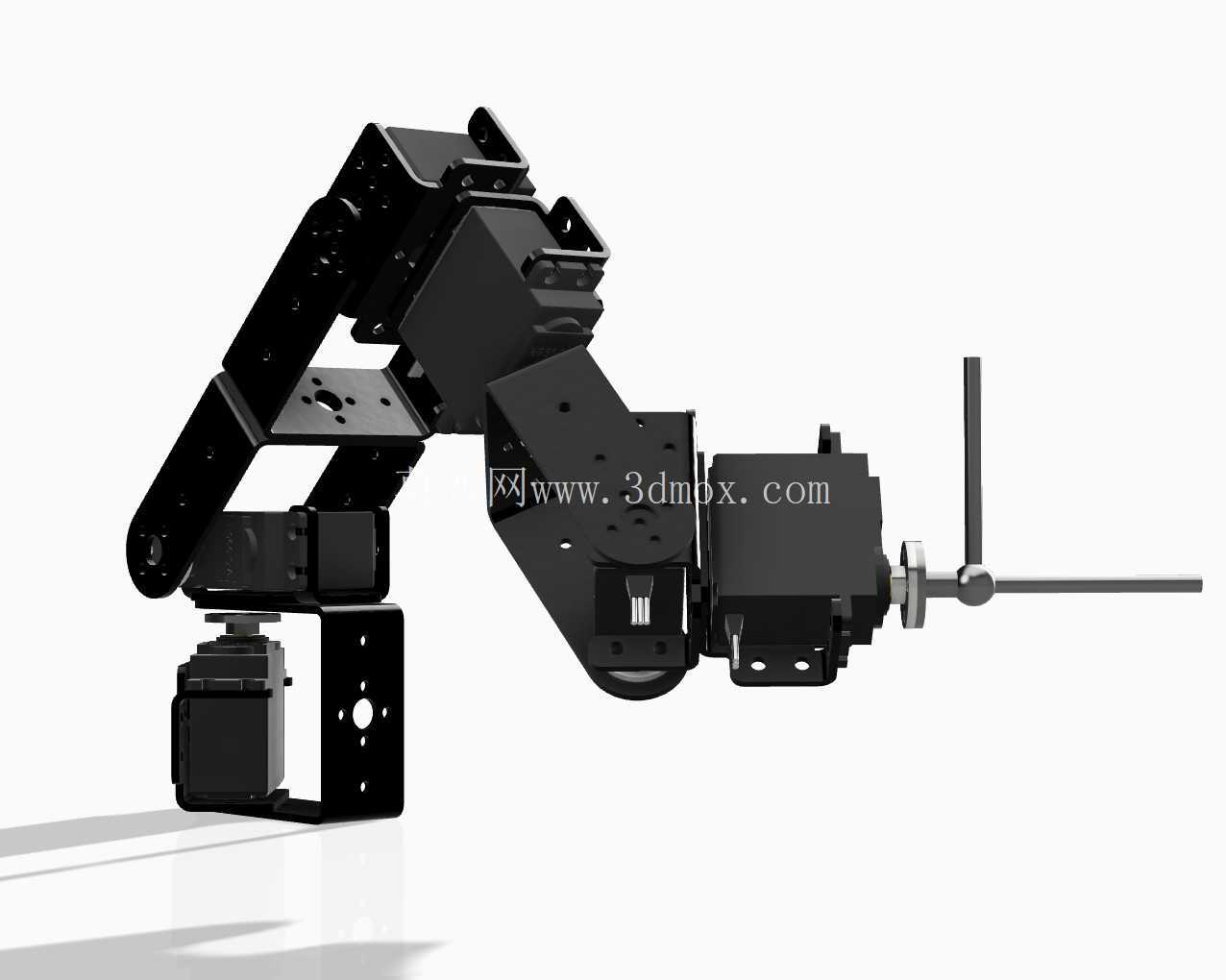

采用通用伺服支架底盘的六自由度机械臂

　　在小型自动化作业场景里，这类采用通用伺服支架底盘的六自由度机械臂，常被部署在桌面级教学实训台、小型工件分拣工位、轻载精密装配单元中，替代人工完成重复度高、动作精度要求稳定的往复作业，比如电子元器件引脚整理、小型注塑件水口修剪、实验样本的定点转移等场景，负载能力适配0.5kg以内的轻量作业需求，不需要额外搭建重型安装基座，直接通过底盘预留的安装孔位固定在标准铝型材工作台面上即可投入调试。

　　从结构设计逻辑来看，这款机械臂没有采用定制化的一体化铸造底盘，而是选用了行业内通用的伺服支架作为底盘承载结构，核心考量是降低零部件的替换成本，日常运维过程中如果底盘支架出现磕碰变形，不需要整体更换底座总成，直接替换对应规格的标准伺服支架即可，大幅缩短设备停机维护的时间。六个自由度的关节排布完全遵循串联机械臂的运动解耦逻辑，从底盘回转关节开始，依次布置大臂俯仰关节、小臂俯仰关节、腕部旋转关节、腕部俯仰关节、末端执行器回转关节，每个关节的转动范围都做了机械硬限位设计，避免调试过程中出现关节过转拉扯内部舵机走线的问题，关节之间的连接板全部采用镂空式结构设计，在保证结构刚性满足轻载作业要求的前提下，尽可能降低臂体自身重量，减少每个关节舵机的负载余量消耗，提升末端运动的响应速度。

　　安装边界方面，底盘的安装孔位完全适配市面上主流的2020、3030系列铝型材工作台的槽距，固定时不需要额外加工转接板，直接使用T型螺栓配合法兰螺母即可完成锁紧，臂体完全伸展后的水平作业半径覆盖320mm范围，垂直方向的作业区间从安装面以上50mm到380mm，能够覆盖绝大多数桌面级作业的空间范围，不会出现作业死角。末端执行器的安装法兰采用通用的十字槽快装结构，不需要额外定制转接件，就可以适配夹爪、吸盘、探针、小型打磨头等不同类型的执行末端，切换不同作业功能时只需要松开末端的锁紧螺丝更换对应执行件，再重新校准末端原点即可，整个切换过程不需要拆解臂体主体结构。走线设计上，所有关节的舵机线缆全部沿着臂体内部的预留线槽布置，外部没有裸露的飞线，既避免臂体运动过程中线缆与周边设备发生剐蹭磨损，也能让整体外观更整洁，减少调试过程中线缆勾挂周边工装的风险。关节连接部位全部采用滚动轴承作为转动支撑，相比直接用螺丝铰接的结构，转动阻尼更均匀，长时间运行也不会出现铰接孔磨损导致的关节间隙变大问题，能够长期保持末端的重复定位精度稳定。

　　在教学实训场景中，这款机械臂的结构完全开放，学员可以直接观察到每个自由度的运动逻辑，理解串联机械臂的正逆运动学原理，也可以通过更换不同长度的臂段连接板，调整作业半径与负载能力，作为机械结构创新设计的验证载体；在小型生产工位上，它可以配合简易的视觉识别模块，完成零散小零件的分类摆放，相比大型工业机械臂，部署成本更低，占用空间更小，不需要专门的安全围栏隔离，适合小型工作室、教学实验室这类空间有限、预算不高的应用场景。设计过程中特意对每个关节的舵机安装位做了公差适配，市面上同规格的标准舵机都可以直接装入安装位，不需要对安装孔进行二次锉修，降低零部件的采购门槛，哪怕是自行组装的用户，也能快速完成整臂的装配调试，不需要定制特殊规格的五金件。
