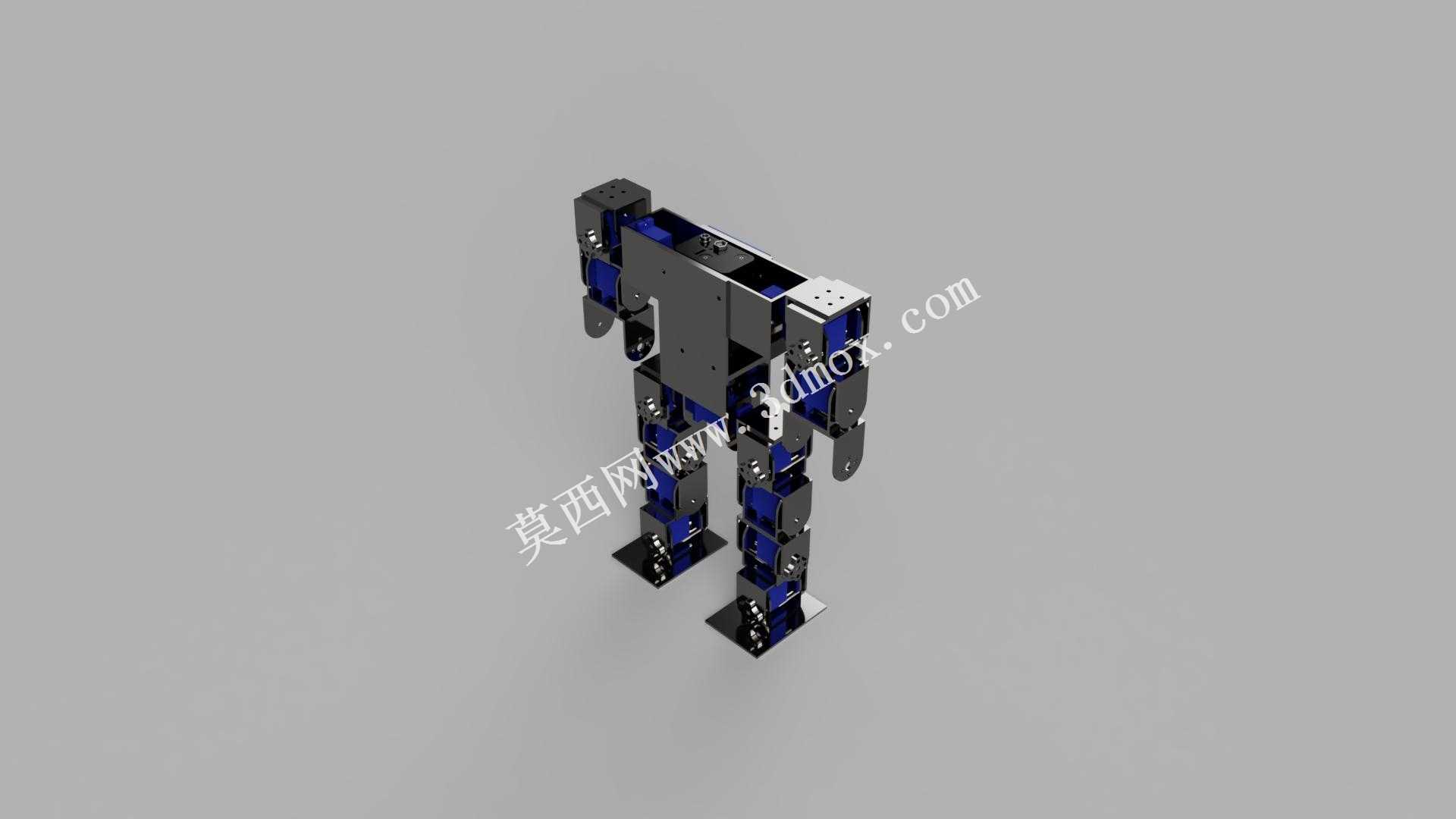

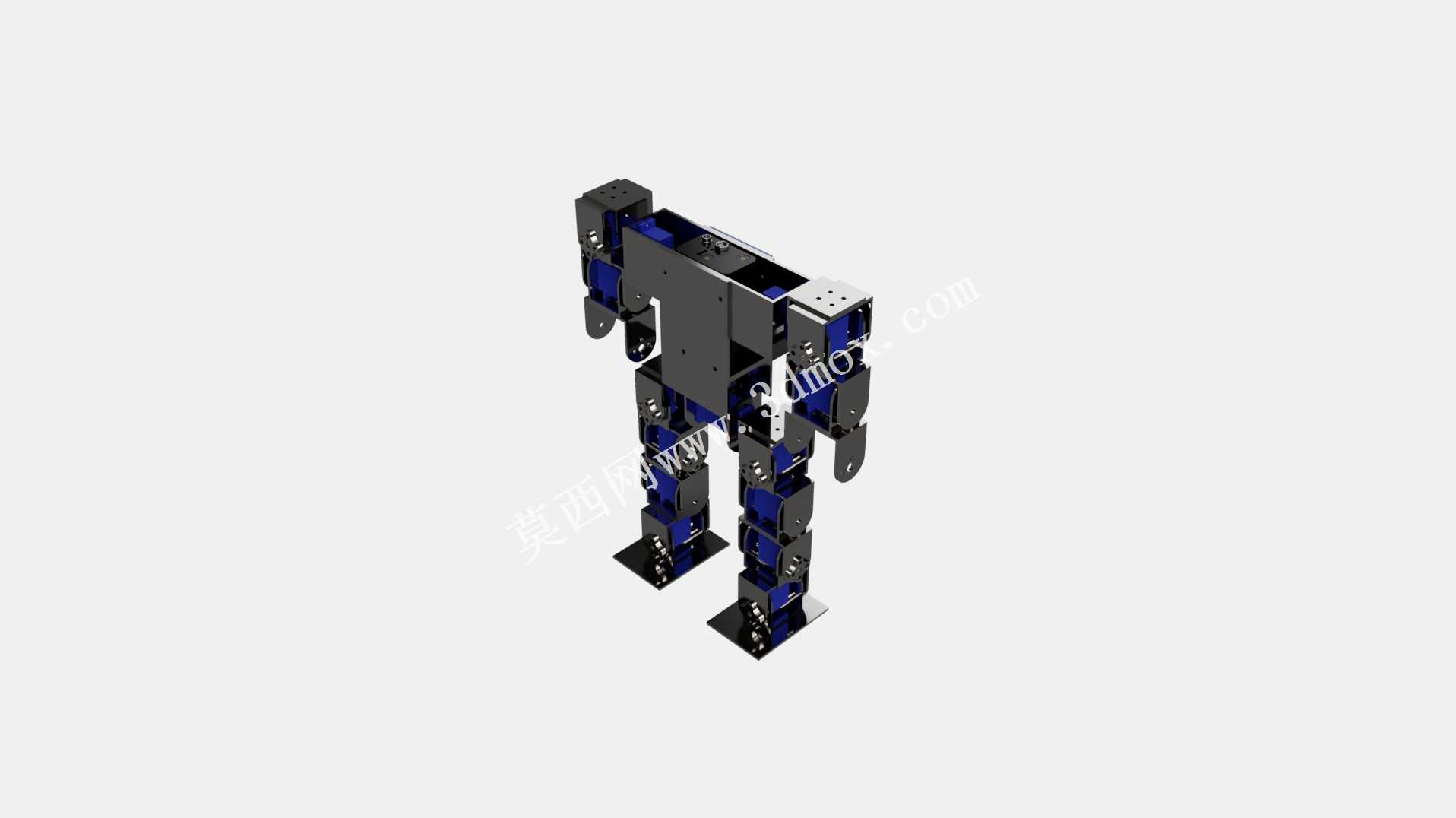

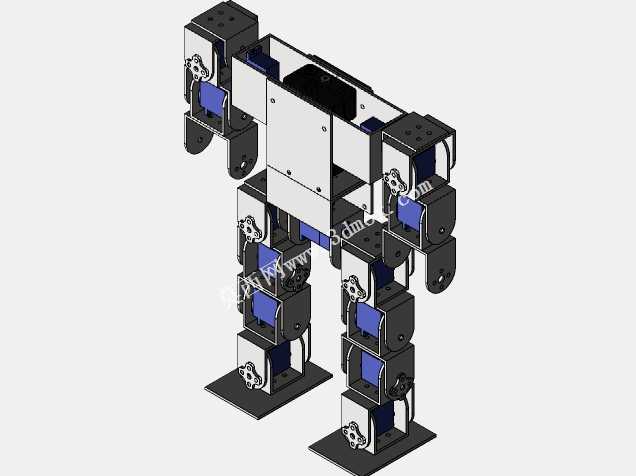

适配SG90舵机的双足行走机器人底盘结构

这款双足机器人底盘是面向小型仿生行走机器人开发的核心承载结构，主要适配TowerPro SG90及同规格微型伺服电机使用，可广泛应用于青少年机器人教学实训、小型仿生机器人竞赛、创客创意作品开发、机器人步态算法验证等场景，作为双足行走装置的基础机械载体，承担舵机安装固定、结构件连接支撑、行走动作传递的核心作用，能够为上层控制电路、传感器模块、功能拓展组件提供稳定的安装基准。

在功能特性设计上，该底盘采用多自由度串联关节布局，每条腿部设置多个独立舵机驱动关节，可实现腿部前后摆动、侧向调整、脚踝姿态微调等多维度动作，能够完成静态行走、小幅度转向、重心偏移调整等基础双足动作，关节处的舵机安装位采用定位卡槽加螺丝孔位的双重固定设计，既可以保证舵机安装的同轴度，减少动作过程中的虚位偏差，又能在舵机故障时快速拆装替换，降低维护调试的难度。底盘躯干部分采用镂空平板式承载结构，预留了多组标准化安装孔位，可根据实际使用需求固定控制主板、电池模块、姿态传感器、视觉模块等拓展组件，不会干涉腿部关节的全范围活动。

设计过程中重点考量了小型舵机的输出扭矩特性与双足行走的重心分布逻辑，整体结构采用轻量化板材拼接设计，在保证结构刚性的前提下尽可能降低自身重量，减少舵机的负载压力，提升行走动作的稳定性与续航表现。关节连接部位采用对称式布局，左右腿的结构件可通用互换，降低加工与装配的复杂度，脚踝位置设置了平整的支撑足底，增大与接触面的接触面积，在静态站立时可保证重心落在支撑面范围内，行走过程中可减少侧翻风险。

在安装边界与尺寸适配方面，所有舵机安装位严格匹配SG90系列微型舵机的安装孔距与外形尺寸，舵机输出轴与关节连接件的配合尺寸采用标准舵机花键规格，无需额外改装即可直接装配。整体结构的横向宽度、腿部长度、躯干高度均经过步态仿真验证，各关节活动范围内不会出现结构件干涉，预留的上层安装孔位采用通用的创客类安装孔距标准，可兼容市面上主流的小型机器人控制板与传感器模块，使用者可在此底盘基础上快速搭建完整的双足机器人系统，开展步态调试、功能拓展等相关工作。
