色选机用四自由度分拣机械臂结构设计

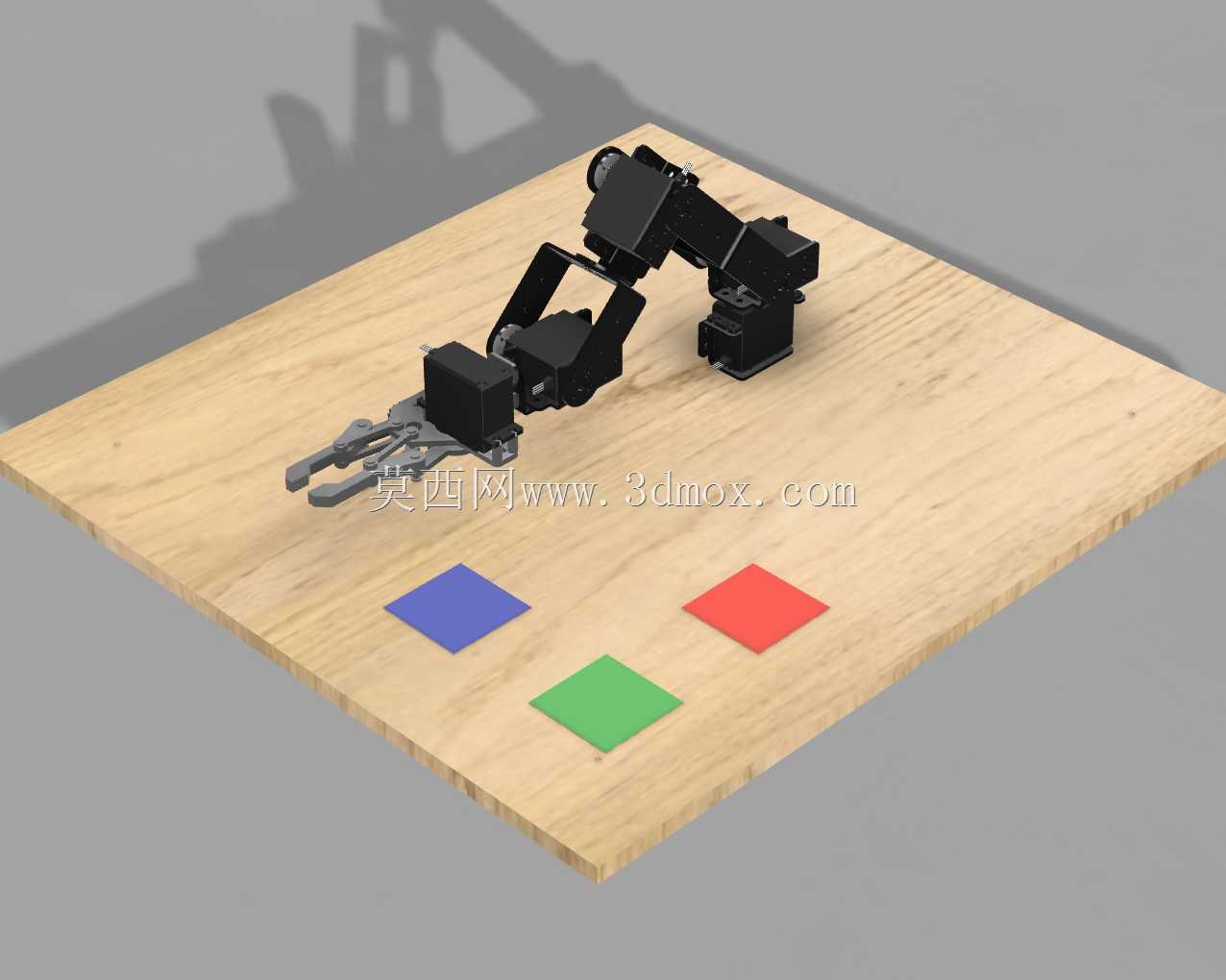

　　这款机械臂主要面向色选工序的分拣作业场景，适配粮食、工业零件分选等产线的末端物料拾取需求，可替代人工完成异色、不合格物料的快速剔除动作，在中小型色选设备的升级改造场景中具备较高适配性。从结构设计逻辑来看，整机采用串联关节式布局，四个自由度分别对应底座回转、大臂俯仰、小臂俯仰、末端夹爪开合的动作组合，各关节采用舵机直驱的传动方案，省去了复杂的减速齿轮组结构，既压缩了整体安装空间，也降低了后期维护的拆装难度，关节处的限位结构做了内嵌式处理，避免动作过程中出现线缆干涉的问题。安装层面，机械臂底座预留了标准的螺孔安装位，可直接固定在厚度15-25mm的木质或金属工作台台面上，底座回转半径控制在180mm范围内，

　　大臂完全伸展时的水平作业半径可达320mm，垂直方向的作业覆盖区间为距离安装面50mm至280mm，刚好匹配常规色选机出料滑道的物料落点高度，无需额外加装垫高支座即可完成对位。末端执行器采用平行夹爪结构，夹指做了防滑齿形处理，可稳定夹持重量在500g以内的块状、颗粒状物料，夹爪开合行程为0-60mm，能覆盖大多数色选场景下的待分拣物料尺寸范围。设计过程中对臂身的受力做了针对性优化，大臂与小臂的连接部位采用了加厚的铰接支座，避免长时间往复俯仰动作出现结构形变，臂身主体采用轻量化的硬质材质，在保证结构刚性的前提下降低了关节驱动的负载，各关节的走线全部沿臂身内部的线槽布置，既避免了动作过程中线缆剐蹭外部结构，也让整机外观更整洁。

　　实际作业时，机械臂可配合色选机的视觉检测信号完成快速响应，从接收到分拣信号到完成物料拾取、投放的单周期动作可控制在1.2秒以内，能匹配多数中小型色选设备的出料节拍，夹爪的夹持力度可通过驱动参数调整，避免夹碎易碎的粮食类物料或是夹伤表面精度要求较高的工业分选零件。考虑到不同产线的布局差异，机械臂的底座安装孔位做了长圆孔设计，允许在安装时做±10mm的位置微调，降低了安装对位的精度要求，臂身各段的铰接轴都采用了快拆结构，后期更换关节配件时无需完全拆解整机，可大幅缩短停机维护的时间。
