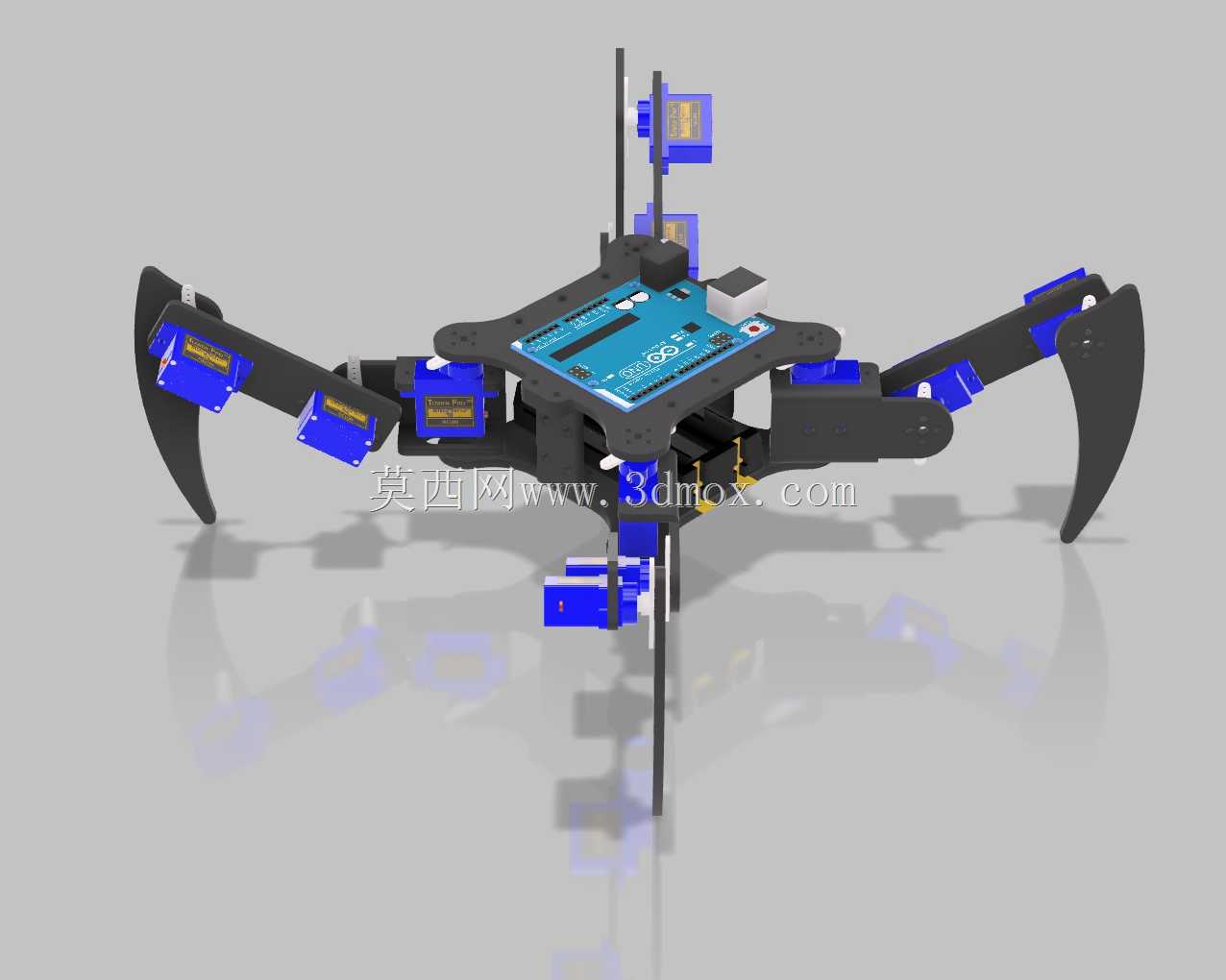

适配SG90舵机的小型四足伺服机器人结构

这款小型四足伺服机器人的结构设计，核心围绕SG90这类微型伺服舵机的安装适配展开，同时预留了Arduino UNO控制板的固定位，整体结构紧凑，适合桌面级仿生机器人研发、教学实验场景使用。从实际应用场景来看，这类小型四足结构可用于高校机器人工程专业的舵机控制实验、仿生步态算法验证，也可作为创客群体开发小型巡检、互动机器人的基础载体，相比轮式移动结构，四足足式布局能够适应桌面小障碍、轻微不平整台面的通行需求，不需要额外铺设轨道，对使用场景的地面平整度要求更低。

设计思路上，整体采用对称式布局，四条腿的结构完全一致，单腿采用多舵机串联的关节配置，每条腿的舵机安装位都做了限位卡槽，避免舵机工作时受径向力发生移位，机身主体的控制板安装区预留了对应Arduino UNO的固定孔位，孔位间距匹配标准开源控制板的安装尺寸，不需要额外做转接件就能完成控制板的固定。机身的舵机走线槽沿结构筋位布置，能够将12个舵机的信号线、供电线规整收纳，避免腿部运动过程中线路被拉扯、剐蹭，提升运动过程的线路可靠性。

从安装边界来看，整体结构展开后腿部的最大活动范围不会超出机身投影外过多，静态放置时的支撑脚间距经过配重平衡校核，静止状态下不会发生侧翻，单腿的舵机摆角范围做了机械限位，避免舵机超行程转动导致结构卡死、舵机堵转烧坏。足端采用弧形勾状结构，接触台面时的摩擦力足够，同时不会刮伤桌面类的平整接触面，机身顶部预留了扩展安装位，可以根据需求加装小型传感器、电池模块，不需要对主体结构做二次打孔修改。

功能特性方面，所有舵机安装位都采用嵌入式卡槽设计，舵机装入后通过侧边的顶丝孔就能完成固定，不需要额外粘接，拆装维护时只需要拧下顶丝就能更换舵机，单腿的结构件采用分体式设计，某个关节件损坏时不需要更换整条腿的结构，降低维护成本。腿部的关节转动副都做了间隙配合公差设计，转动过程中不会出现卡顿、旷量过大的问题，舵机输出轴与结构件的连接采用十字卡槽匹配，能够传递足够的扭矩，不会出现舵机空转的情况。整体结构的重量控制在微型舵机的负载范围内，不会因为结构自重过大导致舵机扭矩不足、无法完成抬腿、迈步动作，步态运动时的重心波动经过结构布局优化，行走过程中机身晃动量更小，控制难度更低。
