八电机十英寸FPV穿越机机架结构设计

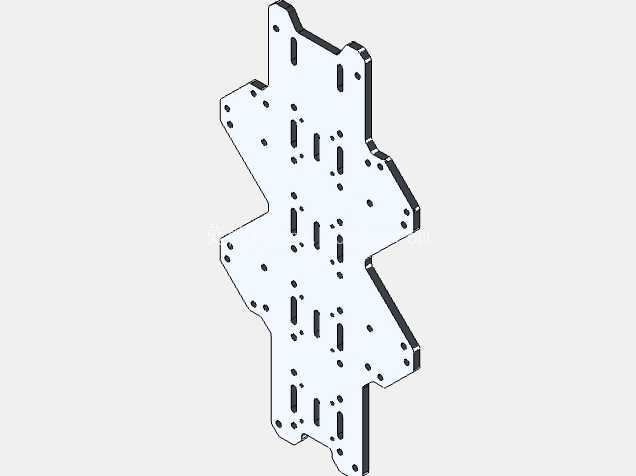

　　这款八电机配置的10英寸FPV机架，在结构设计阶段就充分考虑了大载重、高冗余飞行的实际使用需求，区别于常规四轴穿越机的动力布局，八电机的排布方式能在单电机突发故障时保留足够的升力冗余，大幅降低复杂场景下的炸机风险，尤其适合复杂楼宇穿梭、长距离载重巡检、特殊作业挂载等对飞行可靠性要求较高的应用场景。上下板采用对称式设计思路，两块板材尺寸完全一致，长宽均为245mm，板材厚度设定为3mm，这种对称结构一方面能降低加工环节的物料损耗，加工时无需区分上下板的工装定位，减少开料、CNC加工时的换型步骤，另一方面也能让机架上下部分的结构刚度保持一致，飞行过程中上下板的受力形变均匀，不会出现单侧刚度不足导致的共振问题。

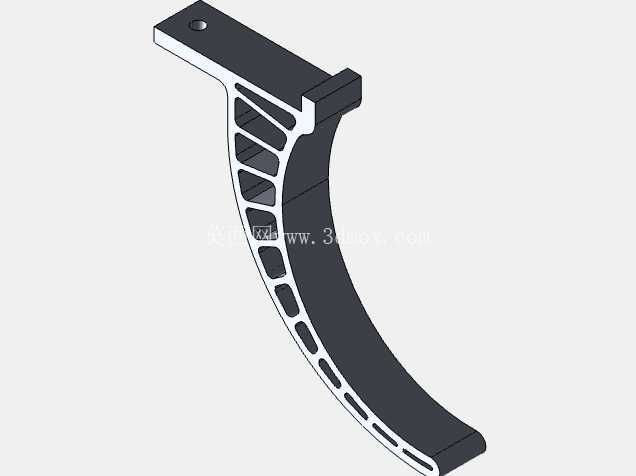

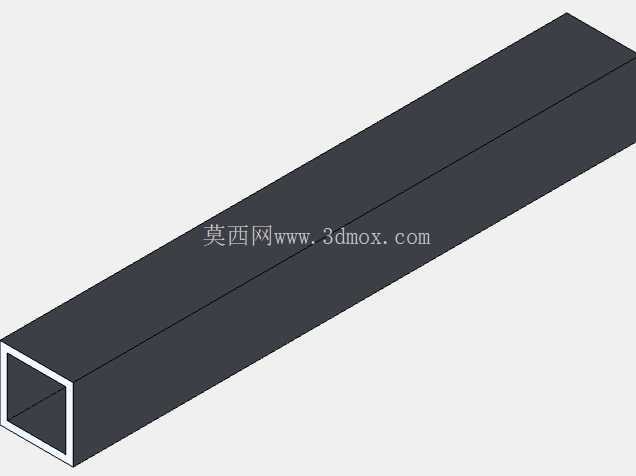

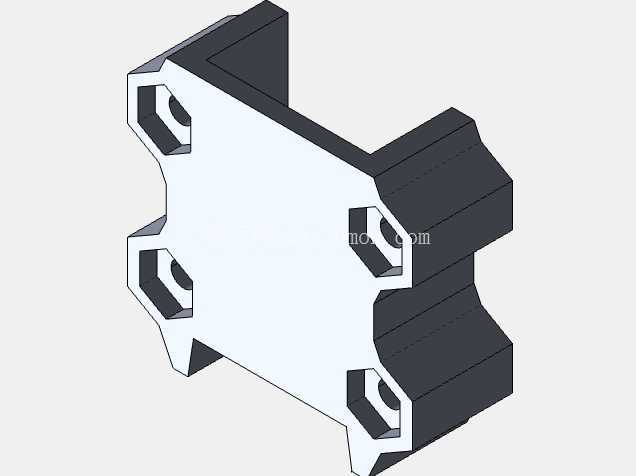

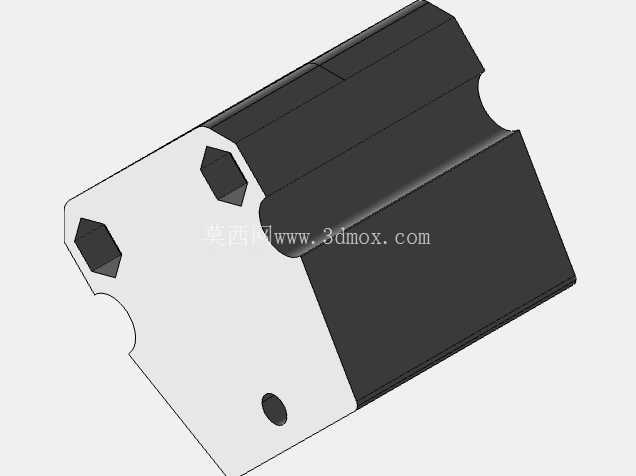

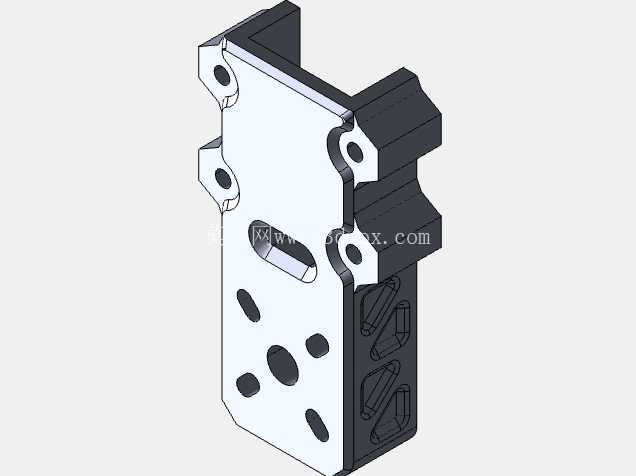

　　板材材质预留了多选型空间，可根据实际使用场景的载重需求、成本预算选择铝合金、碳纤维或者玻璃纤维材质，铝合金材质的机架抗冲击性更强，适合新手练习或者碰撞概率较高的近地飞行场景，碳纤维材质的机架比强度更高，相同重量下刚度表现更优，适合追求轻量化、长续航的竞速或者长距离飞行场景，玻璃纤维材质的机架成本更低，绝缘性能更好，适合对电磁屏蔽有一定要求的挂载作业场景。机架的支腿部分做了标准化尺寸设计，所有12个支架尺寸完全统一，单个支架长度为30mm，配套的支腿长度为155mm，支腿与机架主体的连接面为20x20mm正方形安装面，这种标准化的连接尺寸能兼容市面上绝大多数同规格的标准减震件、机臂固定件，用户后期更换配件时无需单独定制，大幅降低后期维护成本。支腿的材质选型同样给出了明确的工程建议，支腿支架可选用尼龙、ABS、ASA、PETG等具备足够韧性的材料通过3D打印制作，这类材料的抗冲击韧性足够，在发生轻微碰撞时能通过自身形变吸收冲击能量，不会出现脆性断裂的问题，设计时特意标注了禁止使用PLA或者其他软性耗材打印支腿结构，因为PLA材料的低温脆性明显，在高空低温环境下或者发生碰撞时极易断裂，软性耗材的刚度不足，飞行过程中会出现支腿晃动，导致动力输出不稳定，影响飞行姿态控制。

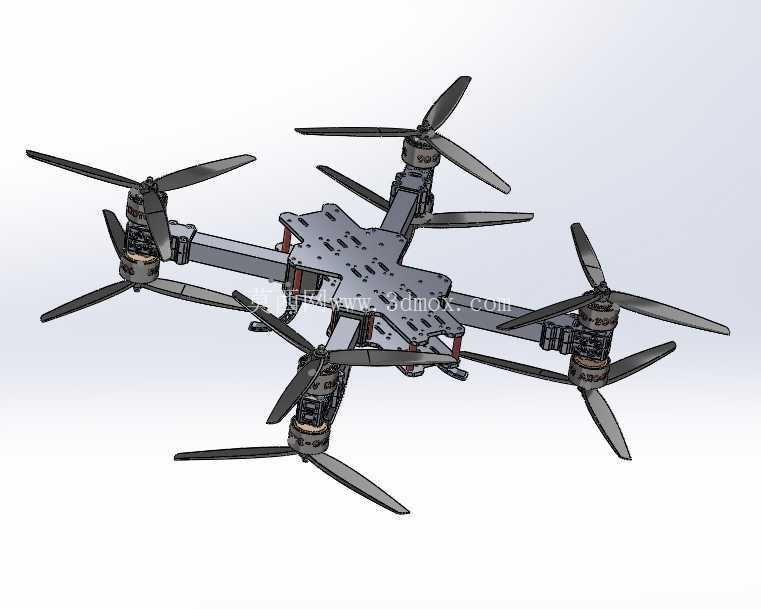

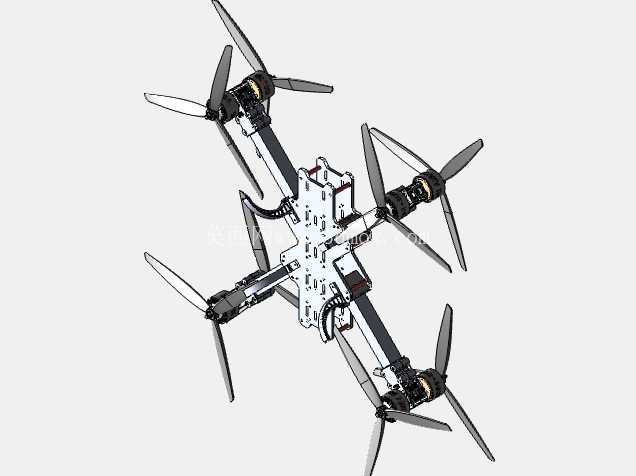

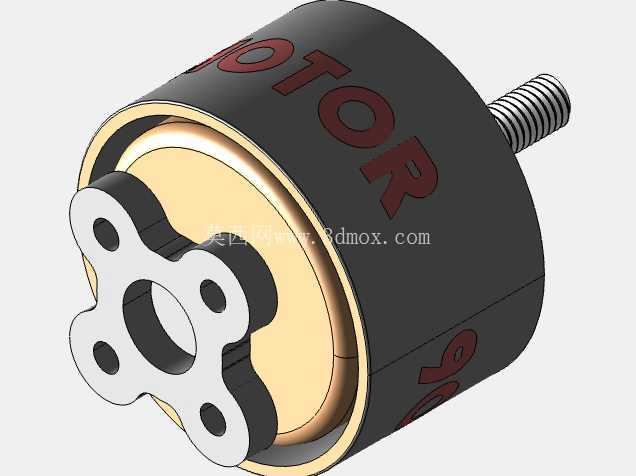

　　动力布局上采用上下共轴双电机的八轴排布方式，每个机臂位置上下各设置一个电机安装位，默认适配900kv规格的电机，搭配10英寸螺旋桨能提供充足的升力冗余，用户如果有轻量化飞行需求，也可以自行改装为四电机配置，只需要移除底部的四个电机，保留上部四个电机的动力输出即可，改装时不需要对机架主体结构做额外打孔或者切割，只需要调整对应的飞控动力参数就能正常飞行，这种模块化的动力设计能让同一套机架适配更多的飞行场景，不需要重新购置机架就能完成四轴、八轴的切换。

　　机架的中心板预留了充足的设备安装空间，飞控、电调、图传、电池、GPS等常用飞行设备的安装孔位都做了通用化设计，兼容市面上主流的FPV设备安装尺寸，中心板的走线槽做了下沉式设计，能让线材完全埋入板材内部，避免飞行过程中线材外露被螺旋桨打到，同时也能减少线材外露带来的风阻，提升飞行效率。机臂与中心板的连接位置做了加强筋结构设计，能分散机臂传递过来的冲击力，避免硬着陆时机臂连接位置出现应力集中导致的板材开裂，整个机架的安装边界控制合理，在搭配10英寸螺旋桨时，相邻机臂的螺旋桨转动范围不会出现重叠，预留了足够的安全间隙，不会出现打桨的问题。
